Что такое бойлер косвенного нагрева и для чего он нужен?

Устройство

Принцип работы бойлера косвенного нагрева в большинстве случаев подразумевает размещение вводного патрубка в нижней части аппарата. Но есть модели, в которых такой блок располагается наверху, и тогда жидкость движется в направлении самой низкой точки. Насос, развивая выталкивающую силу, гонит теплоноситель по контуру. При этом, оказываясь среди более холодной воды, он сам отдает тепло. Обычно змеевик работает с одной порцией жидкости в несколько приемов.

Обнаружив, что температура змеевика совпадает с температурой внутри нагревательного блока, реле разобщает электрическую цепь, питающую насос. В момент, когда датчик зарегистрирует охлаждение воды до заданного значения, подача тока восстанавливается, и это позволяет насосу прокачивать горячую воду из котла в бак. Верхнее подключение змеевика к источнику теплоносителя считается наиболее выгодным в энергетическом отношении.

Преимуществом бойлеров косвенного нагрева перед другими моделями оказываются:

• заметно меньшие энергозатраты;
• повышенная генерируемая мощность;
• связанная с ней возможность подать теплую воду сразу нескольким потребителям;
• легкость монтажа и скорость прогрева жидкости.

Главный недостаток тоже связан с принципом работы устройства: оно накрепко привязано к реальному источнику тепла. Если таким источником сделали отопление, то в летние месяцы система будет неработоспособна. Компенсировать этот изъян могут встроенные ТЭНы, которые присутствуют практически в каждом бойлере. Аппараты с косвенным нагревом немного дороже, чем их простые электрические аналоги. Кроме того, увеличение длины магистрали и добавление дополнительного звена влечёт усиленный расход энергии.

Некоторые варианты расстановки даже позволяют ставить бойлеры КН и обычные газовые или электрические рядом, друг над другом, чтобы сократить занимаемое место. Теплообменник в аппарате делается из стали либо из латуни, конструкторы стараются максимально нарастить его поверхность. В дополнение к теплозащите изолирующими материалами иногда ставится кожух. Существуют модели с парой теплообменников, которые нагревают жидкость заметно быстрее обычных конструкций.

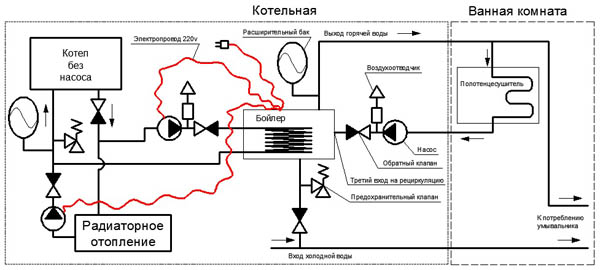

Системы с рециркуляцией имеют более сложное устройство. Они позволяют получать горячую воду немедленно при открытии кранов, а не через несколько минут после этого. В дополнение к стандартному набору компонентов потребуются:

• расширяющий бачок;
• выпускающий клапан;
• клапан обратного хода;
• предохранительное устройство.

Требуется тщательно продумать, где будет располагаться точка рециркуляции. Подводить холодную воду нужно будет в нижнее отверстие, а выброс горячей будет производиться сверху. Там же подсоединяется ведущая вниз труба теплоносителя. Подключение всех труб между собой достигается за счет переходников, а также кранов и клапанов

Важно: стоит сразу продумать всю систему отопления. Только при этом условии удастся обеспечить качественную рециркуляцию

Применение рециркуляции обеспечивает повышенную эффективность обогрева дома, КПД бойлера сразу вырастает на 30—35%. Для обвязки рекомендуется использовать высококачественные изделия, изготовленные из наиболее крепких материалов. Специалисты считают, что неприемлемо применение шлангов из гофрированной резиной и любых материалов, полученных методами порошковой металлургии. Опасаться шума не стоит: в системе используют насосы небольшой величины, которые работают без лишних звуков. Самая частая схема организации — с разделенными контурами на обогрев и на горячее водоснабжение.

Сервопривод в такой системе автоматически отключает подогрев отопительного контура, когда открыт водопроводный кран. Как только там вода достигнет заданной температуры, отопительная вода начинает прогреваться опять. В другом варианте ставятся два насоса: один обеспечивает рециркуляцию в греющем контуре, а другой — по периметру бойлера. Таким образом приоритет отдается нормализации температуры в нагревателе, и только затем автоматика занимается подогревом радиаторов. Нормальная работа подобной системы обеспечивается только при наличии термостата и устройства, переключающего режимы.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Устройство бойлера косвенного нагрева

Бойлер – это накопительная емкость, преимущественно цилиндрической формы, теплоизолированная от окружающей среды, с установленным внутри теплообменником.

Роль теплообменника горячего контура играет змеевик сложной формы. По нему циркулирует вода из контура отопления котла, прогревая через стенку контура весь объем воды, находящийся в баке.

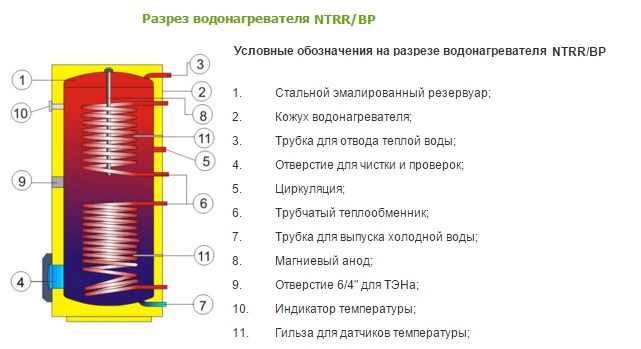

Также встречаются модели с двойным змеевиком (DRAZICE OKC 200 NTRR), такая конструкция увеличивает площадь нагрева, и объем бойлера в 200 литров может быть нагрет примерно за 20минут. Это является огромным плюсом при большом потреблении ГВС. Однако и сказывается на мощности теплового потребления. Мощность может достигать от 24 кВт до 48 кВт (24кВт+24кВт). Для таких бойлеров необходим соответственный котел для отдачи большой тепловой мощности, либо 2 котла, работающих в паре или раздельно, каждый на свой теплообменник.

В баке устанавливается массивный магниевый анод, обеспечивающий защиту элементов устройства от гальванической коррозии.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Разновидности бойлеров косвенного нагрева

Подобное устройство функционирует только вместе с внешними источниками отопления. От прибора подаётся теплоноситель. Находящаяся внутри вода нагревается из-за циркуляции жидкости.

Для уменьшения тепловых потерь используется полиуретановое покрытие. Холодная вода поступает в бак через специальные трубы. Бойлеры косвенного нагрева подразделяются на:

1. Настенные

Подобные устройства находятся на определённом расстоянии над полом. Они компактны и обладают ограниченной вместимостью. Для их размещения следует подбирать прочную стену. Основой является корпус, вмещающий в себя бойлерную систему. Теплоизоляционный слой прокладывается между внешней стенкой и баком для воды.

В конструкцию входит теплообменник, обеспечивающий равномерный нагрев жидкости внутри резервуара. Термометр предназначен для контроля температуры воды. В качестве коррозионной защиты применяется магниевый анод.

1. Напольные

Приборы имеют большие габариты и используются в промышленности. Для их установки подбирается отдельное помещение. Устройства состоят из эмалированного бака, управляющего термостата, анода магниевого типа, высокоплотного теплоизоляционного слоя, теплообменника и ТЭНа. В таких аппаратах тепловой обмен происходит с большей эффективностью, благодаря увеличенному диаметру змеевика.

1. Вертикальные

Являются наиболее распространённой разновидностью. Их использование даёт возможность сэкономить пространство. Уменьшенные габариты отрицательно влияют на ёмкость резервуара и производительность. Подобное устройство подходит для установки в частном доме или офисном здании.

Фото 1. Бойлер косвенного нагрева вертикального типа, подключенный к системе отопления с электрическим котлом.

Внешний корпус производится из материалов, не подверженных коррозии, таких как эмалированная, нержавеющая сталь или пластмасса. Змеевик теплообменника изготавливается из латуни и имеет сложную форму, которая позволяет более эффективно нагревать теплоноситель. Ещё в конструкцию входит теплоизоляция, резервуар, анод, термостат.

1. Горизонтальные

Такие приборы более вместительны и часто используются на различных предприятиях. Применение таких устройств позволяет отказаться от установки дополнительных насосов. Теплообменник имеет спиралевидную форму. По нему циркулирует вода, подаваемая из котла. Его часто изготавливают из углеродистой стали или латуни. При использовании на производстве аппарат подсоединяют к системе водоснабжения.

Подобный бойлер популярен из-за отсутствия расходов, связанных с его эксплуатацией. Прибор не нагружает электрическую проводку и способствует экономии средств.

Замкнутый контур позволяет потребителю получать горячую воду при открытии крана без предварительного слива холодного отстоя.

В конструкцию входит горизонтально расположенный бак, слой теплоизоляции, анод и термометр.

Каждая разновидность бойлера имеет свои особенности, а также положительные и отрицательные стороны. Все устройства объединяет общий принцип работы и основные элементы, входящие в состав конструкции.

Важно! В независимости от разновидности прибора, вода никогда не подаётся из нагревательного котла напрямую в бак. Она используется в качестве теплоносителя, расположенного в теплообменнике. Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком

Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком.

Схема подключения

Нагреватель воды, даже самый надежный и добротно сделанный, может не дать хорошего результата. Основной причиной такого развития событий является неграмотная схема подключения или нарушение оптимальных принципов построения системы

Максимальное внимание стоит уделить группе безопасности. Этот комплект часто монтируется на вводе холодной жидкости и заменяет простой клапан

Причина проста: если поломается термостат, рост температуры и давления может быть очень стремительным.

Только немедленный сброс жидкости наружу способен предотвратить взрыв. Группа безопасности по пропускной способности далеко опережает простые клапаны и эффективно справляется с этой задачей. В ней содержится встраиваемый обратный клапан, больше того, часть моделей содержит также сливающие либо отсекающие шаровые краны. Арматура для водоснабжения выпускается в широчайшем ассортименте, и нет никакой унифицированной архитектуры ее. Для ввода холодной жидкости применяется блок с резьбой в ½ либо ¾ дюйма.

Кроме этой детали и обратного клапана, ставится шаровой кран, который поможет отсечь воду. По умолчанию гнездо под манометр перекрыто. Но если владельцев интересует входное давление жидкости, они могут сами демонтировать заглушку и установить измеритель.

Строго говоря, сливной ключ работает не сам по себе, а в тесной связке с предохранительным клапаном (открывая его и освобождая воде путь в канализацию). Соединение с сифоном оснащается резьбой в 1 дюйм. Предусматривается дополнительно отверстие для забора воздуха. К сведению: рекомендуется формировать максимально изящный слив в канализационную трубу. Даже такая утилитарная часть только выиграет от качественного оформления.

Группы безопасности для бойлеров выпускают многие компании: как российские, так и иностранные. Различия между ними обусловлены, прежде всего, той емкостью бака, с которой они могут справиться. Так, изделие Stiebel Eltron ZH 1, несмотря на странный облик, вполне функционально и способно работает с резервуарами в 200—1000 л. Система оснащена запирающим вентилем, обратным и охранным клапанами (последний дополняется сливным патрубком). Есть и редуктор для снижения давления. Истинное германское качество оборачивается очень существенной ценой изделия.

Более простые модификации являются, по существу, только усовершенствованной версией клапана. Правильный выбор, кроме чисто финансовой составляющей и общей емкости, учитывает всегда диаметр резьбы. Подавляющее большинство групп безопасности подключается к сливам резьбой для гофры или имеет в комплекте поставки сифон. Что касается наличия дополнительных деталей, они расширяют возможности потребителя… но и увеличивают предъявляемый к оплате счет.

Что касается изготовителя, тут важно не столько имя фирмы, сколько ее добросовестность. Даже в азиатских странах многое делается как следует, а вот европейские марки сейчас уже не являются на 100% гарантией надежности

Но, кроме средств защиты, внимание стоит уделить и основной рабочей части, а именно подключению бойлера косвенного нагрева со встроенным ТЭН. Эта работа не имеет существенных отличий от присоединения устройства классического электрического типа

Сетевое напряжение через нуль и фазу подводится к вводным клеммам на термостате. Нуль крепится на винт к корпусу накопителя. Далее ноль соединяют с первым контактом ТЭН, второй крепят на вывод регулятора, а фазу вводят на вход регулирующего блока.

Степень нагрева регулируется также перед включением, но уже после заполнения

Важно: запуск должен производиться с включенным защитным аппаратом. Это позволит предотвратить неприятные неожиданности

Термостат в описанной схеме фактически замещает предохранитель. Отдельные модели отличаются конструктивным слиянием термостата и терморегулятора, но на сути работы это никаким образом не отразится

Выбору устройства защитного отключения стоит уделить особое внимание: от него зависит безопасность как самой техники, так и людей, которые будут ей пользоваться

Подсоединение непосредственно к бойлерным клеммам (без опосредования дополнительной розеткой) всеми специалистами признается наиболее правильным и рациональным решением. Если все же нужна дополнительная точка подключения, она должна ставиться лишь после дифференцирующего автомата. В случае острой необходимости рекомендуется получить консультацию опытного электрика.

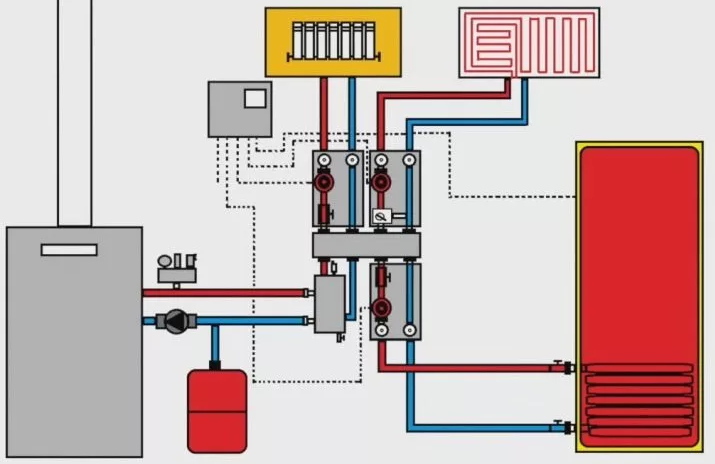

Схема отопления с бойлером косвенного нагрева

Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:

Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.

Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.

Именно это решение заслуживает большего внимания потому что не требует каких-то особых познаний в программировании, гидродинамике и всём прочем.

Схема подключения бойлера косвенного нагрева к котлам Phroterm (газовым, электрическим) будет выглядеть следующим образом.

Это схема взята из руководства пользования данных котлов. Единственное что не указано на схеме это расширительный бак для бойлера.

В месте где расположена группа безопасности необходимо врезать расширительный бак. Объем расширительного бака должен быть 0,1*объем бойлера т.е. 10% от его литража. К тому же предохранительный клапан необходимо установить не для системы отопления (он рассчитан на давление 3 бара), а для системы водоснабжения с рабочим давлением 8 бар. В продаже есть полноценные группы безопасности для бойлеров косвенного нагрева с уже установленными манометром, предохранительным клапаном и воздухоотводчиком. Их удобно крепить на стене. К ней же ставится расширительный бак.

Еще один нюанс в использовании накопительного косвенного водонагревателя. Его необходимо периодически разогревать до температуры выше 60 гр. по Цельсию. Это предотвратит образования в нем бактерий. Самой опасной считается легионелла. Она очень активно размножается именно в теплой воде. При небольшой концентрации она безопасна для человеческого организма, но при высокой…

Автоматика котла позволяет проводить такую профилактику, однако при неправильном монтаже вы можете плодить эту дрянь у себя в бойлере постоянно. Имейте это ввиду.

Это касается и двухконтурных котлов хотя в меньшей степени. При долгом отсутствии движения воды следует сливать в начале застоявшуюся в канализацию.

Бойлер косвенного нагрева своими руками

Чтобы изготовить бойлер косвенного нагрева своими руками качественно, первоочередно, необходимо ознакомиться с устройством и принципом работы этого агрегата.

Намного проще изготовить бойлер, имея под рукой чертеж с указанием всех габаритных размеров, формы и расположения всех элементов.

Чертёж бойлера косвенного нагрева

Воспользовавшись чертежом и имея под рукой все необходимые инструменты, создать описанную конструкцию будет несложно

Однако успех работы будет зависеть именно от расчетов, поэтому очень важно произвести их правильно

Расчет мощности

Этот параметр зависит от трех показателей:

1. Скорость циркуляции.
2. Температура воды в баке.
3. Температура теплоносителя.

Чтобы рассчитать мощность водонагревателя, необходимо взять за норму следующие параметры: циркуляционный насос на 1 атм., который может перегонять 200 литров жидкости в час, наибольшая температура теплоносителя — 85˚С. Это та информация, без которой нельзя приступать к работе.

Расчет бака

Площадь емкости на 120 литров выcсчитывается по формуле:

S = V/h = 0,12/0,9 = 0,133 кв.м. V – объем емкости, измеряется в литрах; H – высота. У моделей именитых марок в среднем она составляет 0,9 м.

Затем из площади круга основания, нужно вычислить радиус:

R = √S/π = √0,133/3,14 = 0,205 м = 20,5 см

Диаметр самого круга будет 41 см.

И последнее, что нужно знать — длина окружности:

L = 2*πr= 2*3,14*0,205 = 1,28 м

Вычислив все эти параметры, можно приступать к сварке.

Нержавейка плохо поддается варке и справиться с ней можно только используя аргонодуговую сварку и переменный ток.

Расчет змеевика

Чаще всего его изготавливают из меди, поэтому необходимо обзавестись тонкой трубкой, размерами 42*2,5 мм. 42 – это внешний диаметр, внутренний же в таком случае будет 37 мм.

Для начала нужно вычислить длину змеевика:

L= V/S= V/πR2 = 0,0044/3,14*0,01852 = 4 м

После этого надо узнать длину одного витка. Определив ее, можно будет узнать примерный диаметр змеевика.

Для примера возьмем змеевик радиусом 15 см.

L = 2πR = 2*3,14*15 = 94,2 см

В итоге, получается 4 полных витка.

Не забудьте запас медной трубки примерно в 20-30 см длиной. Он может пригодиться во время монтажа бойлера.

Чтобы скрутить змеевик, надо воспользоваться поленом, диаметр его должен быть меньше, чем у бака бойлера. Свободные концы змеевика надо обязательно зафиксировать под прямым углом. За пределы емкости должны выходить 2 отрезка змеевика по 6-8 см.

Теплоизоляция и сборка

В качестве теплоизоляции может использоваться монтажная пена, минвата, полиуретан и др.

Поверх нанесенной теплоизоляции для лучшего эффекта, бойлер можно «укутать» тонким листом металла или утеплителем из фольги.

При самостоятельном изготовлении бойлера косвенного нагрева процесс его сборки включает следующие шаги:

1. В баке из нержавейки делаем 3 отверстия диаметром 3/4″ и подсоединяем к ним шаровые краны. Первый кран (в нижней части) отвечает за подачу воды, второй (в верхней части) — за забор воды, третий — за слив воды и поддержание давления.
2. Вставляем змеевик и смотрим, как он стал. Делаем отверстия в стенках бака для концов змеевика и припаиваем штуцера с резьбой. Припаиваем на концы змеевика резьбовые фитинги. Это необходимо для закрепления змеевика в баке.
3. Проверяем герметичность змеевика с помощью мыльного раствора и компрессора. Раствором обрабатываем змеевик и одно отверстие перекрываем, а через другое подаем воздух.
4. Закрываем бак бойлера при помощи плотной крышки. Изготовить её можно из двух листов стали и полиуретана (размещается межу ними). Не забываем приварить ободок и прикрепить ручку.
5. Утепляем конструкцию. Используем клей, проволоку или другие варианты закрепления утеплителя.
6. Проверяем бойлер на герметичность, подключив его к водопроводу.

Схема подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу любого типа выполняется по одним и тем же схемам: приоритетом или без. В первом случае теплоноситель при необходимости изменяет направление движения и прекращает отапливать дом, а вся энергия котла направляется на обогрев. Этот метод позволяет быстро нагревать большой объем воды.

При этом отопление дома приостанавливается. Но бойлер, в отличие от двухконтурного котла, нагревает воду на короткое время и помещения не успевают остыть.

Особенности подключения бойлера косвенного нагрева зависят от материала труб:

• полипропилен;
• металлопластик;
• сталь.

Проще всего подключить оборудование к коммуникациям из полипропилена, не зашитым в стены. В этом случае мастеру предстоит разрезать трубу, установить тройники, с помощью муфт подключить трубы, идущие к бойлеру.

Для подключения к скрытым полипропиленовым коммуникациям необходимо дополнительно установить патрубки, идущие к трубам в стенах.

Технологии скрытого монтажа металлопластикового водопровода не существует, поэтому подключение будет идентично подключению полипропиленовых открытых коммуникаций.

Правильно установленный бойлер косвенного нагреваИсточник www.o-vannoy.ru

Подключение бойлера в видео:

При установке водонагревателя необходимо в первую очередь правильно выбрать место расположения в соответствии с требованиями:

• Быстрый доступ к соединительным звеньям водопровода для быстрого выполнения ремонтных работ.
• Близость коммуникаций.
• Наличие прочной несущей стены для крепления настенных моделей. При этом расстояние от крепежей до потолка должно составлять 15–20 см.

Варианты размещения водонагревателяИсточник legkovmeste.ru

Когда место для оборудования найдено, необходимо выбрать схему обвязки бойлера. Большой популярностью пользуется подключение с помощью трехходового клапана. Схема позволяет параллельно подключить несколько источников тепла к одному водонагревателю.

При таком подключении легко регулировать температуру воды в бойлере. Для этого устанавливаются датчики. При охлаждении жидкости в баке они подают сигнал на трехходовой клапан, который перекрывает подачу теплоносителя в систему отопления и направляет его в котел. После нагревания воды клапан вновь срабатывает, возобновляя отопление дома.

При подключении далеко расположенных точек забора воды необходимо сделать рециркуляцию. Это поможет поддерживать высокую температуру жидкости в трубах. При открывании кранов люди будут сразу получать горячую воду.

Подключение бойлера с рециркуляциейИсточник yandex.net

Подключение с рециркуляцией в этом видео:

Возможные ошибки

При подключении бойлера косвенного нагрева люди совершают несколько распространенных ошибок:

• Главная ошибка – это неправильное размещение водонагревателя в доме. Установленный вдали от источника тепла аппарат требует прокладки труб до него. Это приводит к увеличению затрат. При этом в трубопроводе остывает теплоноситель, идущий к бойлеру.
• Неправильное подключение выпуска холодной воды снижает эффективность прибора. Оптимально расположить ввод теплоносителя в верхней части прибора, а выход – в нижней.

Чтобы увеличить срок эксплуатации системы, необходимо правильно выполнить подключение и после этого выполнять периодическое обслуживание оборудования

Важно чистить насос и поддерживать его работоспособность.. Вариант правильного размещения и подключения водонагревателяИсточник opt-953360.ssl.1c-bitrix-cdn.ru

Вариант правильного размещения и подключения водонагревателяИсточник opt-953360.ssl.1c-bitrix-cdn.ru

Коротко о главном

Бойлер косвенного нагрева – это экономичный способ организовать дома систему горячего водоснабжения. Оборудование использует для обогрева энергию отопительного котла, это не приводит к дополнительным тратам.

Водонагреватель – это долговечное оборудование, поэтому следует выбирать качественную установку. Лучше всего себя показали баки из нержавеющей стали с латунным змеевиком. Они быстро нагревают воду и не боятся коррозии.

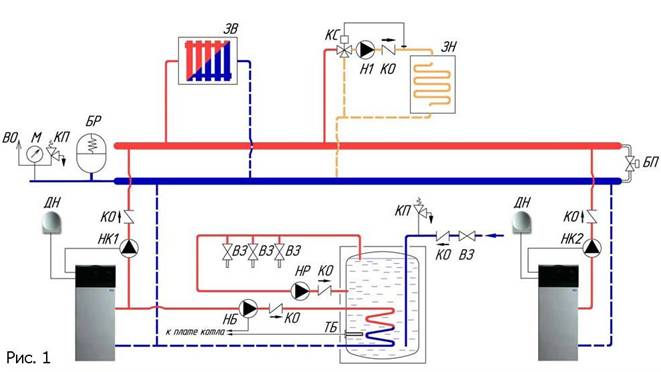

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.
