Плавный пуск для торцовочной пилы, что это и как сделать своими руками

Установка трехпроводного устройства плавного пуска

Мне кажется, но весь мощный инструмент, особенно подобие станков должен в базе иметь плавный пуск, а вот почему производители экономят на этой копеечной по сути функции- не понятно. Возможно- снижение надежности и увеличение обращений в сервисные центры- блоки плавного пуска, судя по отзывам, бывает горят, но не настолько часто, чтобы их можно было без труда найти в продаже- нет спроса- нет предложения. Я нашел с доставкой блоки только в одном месте, как запчасть к электроинструменту неизвестного от мне бренда HUMMER, и в каталоге магазина указаны только для какого инструмента они предназначены. Имеющаяся в мастерской циркулярная пила по металлу Makita LC 1230 всем устраивает, но при старте брыкается и жрет так, что притухает свет и подумав, что схема ПП от болгарки мощностью 2,2кВт должна подойти в любой мой инструмент, нуждающийся в переделке, заказал: Плавный пуск (46) USM2200B HAMMER

Весь процесс модернизации снял на видео:

«Напутствия», тем кто решит повторить: 1. Возможно использованный мной блок от болгарки на 2,2 кВт излишен для мотора 1,7 кВт — подбирайте в номинал, судя по форумам, использование большего по мощности блока увеличивает время разгона двигателя. 2. Разбирать пилу не сложно, но всю не надо, только ту часть, где электроника в ручке. 3. При разборке будут 2 длинных болта и один короткий — длинные в отверстия над двигателем, короткий в отверстие рядом с вводом кабеля. 4. При разъединении половинок корпуса, могут и скорее всего выпадут, пластиковая деталь предохранительного механизма и штифт с крючком для цепочки. 5. После снятия кнопки, остальной механизм лучше заклеить монтажным скотчем. 6. Сразу удлиняйте красный и черный провод блока плавного пуска отрезками провода сантиметров по 30 соответствующего сечения.

Регулятор оборотов для болгарки своими руками

Регулятор оборотов можно использовать не только для болгарки, но и для дрели, фрезерного станка и коллекторного двигателя

Работа коллекторного двигателя обеспечивается любым видом электрического напряжения. При изменении мощности напряжения нужно уменьшить или увеличить количество оборотов. Изменить это число помогает как раз таки тиристорный регулятор оборотов.

Этапы сборки регулятора:

• Для начала необходимо открутить ручку болгарки, оценить место и придумать, куда расположить элементы схемы (если места нет, то можно сделать устройство в отдельной коробке);
• Резистор можно сделать из алюминия;
• При условии несильного нагревания симистора радиатор достаточен небольшого размера;
• Далее происходит припаивание конструкции.

В заключение идет проклейка эпоксидной смолой для закрепления. Самодельное устройство может работать годами. Бывают случаи, что устройство после включения разгоняется на повышенных скоростях – это значит, обмотка статора замкнулась. В данном случае произошло витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Какие бывают характерные неисправности: разрывается или сгорает обмотка, возникает короткое замыкание, пробивается изолирующая поверхность.

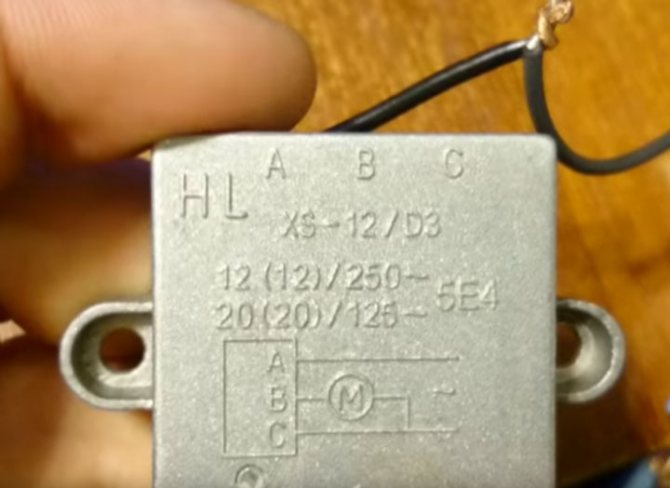

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Подключение цепей управления

Запуск и остановка электродвигателя реализуется двух- или трехпроводными схемами.

Старт привода производится нажатием кнопки. Остановка электрической машины осуществляется повторным нажатием.

При выборе трехпроводной схемы, плавный пуск и торможение двигателя осуществляется нажатием кнопок “старт” и “стоп”.

УПП этой модели позволяет настраивать пусковое напряжение в диапазоне от 30% до 75% от номинального значения электросети. По умолчанию выставлено 50% . Длительность нарастания и снижения напряжения регулируется в интервале от 2-х до 20 секунд. Эта величина определяет время разгона и остановки электрической машины.

Все электрические соединения выполняются кабелями с медными жилами, рекомендованных производителями марок и сечения. Настойки привода и программирование УПП проводятся в соответствии с алгоритмом, указанным производителем. Перед пробным пуском для проверки работоспособности привода необходимо проверить схему подключения и корректность настроек.

Соединение «звездой» и его преимущества

Реверсивная схема двигателя 380 на 220 Вольт

Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.

При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.

Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.

Основные преимущества применения схемы «звезда»:

• Устойчивый и длительный режим безостановочной работы двигателя;
• Повышенная надежность и долговечность, за счет снижения мощности оборудования;
• Максимальная плавность пуска электрического привода;
• Возможность воздействия кратковременной перегрузки;
• В процессе эксплуатации корпус оборудования не перегревается.

Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.

Подключение трехфазного двигателя к однофазной сети по схеме звезда

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Сборка устройства

Простота устройства позволяет собрать его своими руками. Для этого следует прикрепить гнездо стартера к корпусу реле любым доступным способом, например, пластиковым хомутом или при помощи термоклеевого пистолета. Соединения контактов и крепление резистора выполняются навесным монтажом.

Во избежание замыканий для монтажа следует применять изолированный провод. Готовое устройство размещается в подходящем по размеру корпусе из пластмассы или другого изоляционного материала и оснащается сетевым кабелем с вилкой и выходными клеммами. В качестве выхода удобно использовать накладную розетку.

При отсутствии резистора достаточной мощности балластное сопротивление можно изготовить, намотав нихромовый провод на трубчатый керамический конденсатор подходящего размера. Вентиляционные отверстия для отвода тепла из корпуса из-за небольшого времени питания устройства через балластный резистор делать необязательно.

Что даёт электроинструменту плавный пуск

Перед тем как модернизировать переноску для электроинструмента и оснастить её блоком плавного пуска, нужно рассмотреть преимущества подобной переделки. Итак, плюсы внедрения устройства.

1. Отсутствие скачка тока при включении электроинструмента, что позволяет предотвратить перегрузки бытовой сети.
2. Меньше износ механических деталей инструмента.
3. Реже выходят из строя обмотки ротора и статора.
4. Меньше выгорают электрощётки.
5. Отсутствует искрение на коллекторе якоря и выгорание его ламелей.
6. При запуске дрель или болгарка не вырвется из рук, что необходимо с точки зрения техники безопасности.

При запуске инструмент с БПП не вырвется из рук от резкого толчка

Прибор плавного запуска своими руками

Стоит рассмотреть вид прибора плавного запуска асинхронного электродвигателя с использованием микросхемы КР1182П. Он необходим для трехфазного электрического двигателя напряжением 380 вольт.

В ней существуют некоторые полезные особенности, которые стоит описать:

• Обмотки в электрическом двигателе соединены звездой.
• Выходными ключами являются мощные тиристоры, соединенные по параллельно-встречной схеме.
• Демпфирующие цепочки включены в схему параллельно тиристорам. Тут они применяются целенаправленно. Их основной задачей является предотвращение ложного включения тиристоров.
• Варисторы необходимы для поглощения возникающих в цепи коммутационных помех.

Присутствует в цепи и блок питания, который состоит из выпрямителя, конденсатора и трансформатора. Подобный блок необходим для обеспечения питания переключающих реле. После выпрямительного моста на выходе стоит стабилизатор интегрального вида. Он обеспечивает на выходе стабильное напряжение в 12 вольт. Дополнительно он способен обеспечить защиту от короткого замыкания и различных перегрузок.

Моделирование и результаты измерений

Предложенная схема выполнена на 13-мкм CMOS-технологии китайской фирмы по производству электроники SMIC. Сравнительные результаты моделирования показаны на рис. 6. Графики, приведенные на рис

6а, — это результат моделирования при работе на импульсах малой скважности. Очевидно, что при этом всплески тока все еще имеются

Ток индуктивности будет превышать свое номинальное значение даже спустя несколько циклов. Но на рис. 6б мы видим изменение скважности импульсов и убеждаемся в том, что выбросы тока эффективно контролируются. Результаты моделирования соответствуют теоретическому анализу.

DC/DC-преобразователь со схемой мягкого старта был выполнен на 0,13-мкм технологии CMOS SMIC. Микрография преобразователя представлена на рис. 7. Площадь предложенной в данной статье схемы составляет лишь 0,006 мм2. Входное напряжение преобразователя равно 3,3 В, а выходное — 1,5 В.

В статье описана встроенная цепь мягкого старта, состоящая из цепи подавления перерегулирования и цепи подавления выбросов тока. Цепь подавления перерегулирования генерирует плавно возрастающее напряжение, которое может эффективно подавлять превышения выходного напряжения

Цепь подавления выбросов при включении, использующая изменение скважности импульсов, эффективно справляется с выбросами тока

Рис. 8 иллюстрирует напряжение, измеренное на выходе конвертера, и ток индуктивности во время мягкого старта без использования нагрузки (8а), а также с использованием нагрузки (8б). Экспериментальные данные соответствуют результатам анализа, которые не вызывали всплеска напряжения и тока. Время мягкого старта составляет всего лишь 43,5 мкс.

Пускатели для болгарок с симистором на 20 А

Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.

Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет. Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека. Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой. Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам. При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша

Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента когда нет электрической схемы, прибор частично или полностью разобран, разукомплектован и вдобавок подвергался неоднократному, неумелому ремонту.

Провода торчат в разные стороны, некоторые из них соединены между собой, концы других оголены. Казалось бы, что в этом хаосе, в котором нет никакой логики, невозможно разобраться.

На самом деле, правильно и без проблем подключить можно любой электромотор, даже не зная схемы. Нужно только знать его тип, особенности конструкции и хотя бы основы теории.

Покажу это на примере подключения фрезера Macita3612C.

Кажется, что в этом хаосе проводов без схемы невозможно разобраться, но поверьте, это не так. Более того, без некоторых проводов можно обойтись, а некоторые просто не нужны.

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

1. Найти питающую цепь.
2. При необходимости подключить конденсаторы.
3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока. На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Практический результат

Устройство работает уже в течение многих лет, при этом заметно увеличился срок службы ламп накаливания (в несколько раз). А ещё эта система может продлить срок службы популярных галогенных ламп с цоколем E27.

Схема снижения мощности простая на симисторе

Можно поставить настройку на ограничение мощности (например наполовину), в рамках экономии, что даст достаточное освещение подсобных помещений и обеспечит облегчённый режим работы. Схема упрощённого модуля выше. За 10 лет эксплуатации с 5-ю лампами накаливания в люстре (5x100W), только один раз был заменен симистор. Сами лампочки исправно светят до сих пор на 80% мощности.

Осциллограммы напряжения

Собрать схему отверткой всякий может. А для тех, кто хочет увидеть напряжение и понять, какие реальные процессы происходят, без осциллографа не обойтись. Публикую осциллограммы на выходе 2Т1 устройства плавного пуска.

Двигатель выключен. Чистый синус.

Не правда ли, логическая нестыковка – двигатель выключен, а напряжение на нём есть?! Это особенность некоторых устройств мягкого пуска. Неприятная и опасная. Да, на двигателе есть напряжение 220В, даже когда он стоит.

Дело в том, что управление происходит только по двум фазам, а третья (L3 – T3) подключена к двигателю напрямую. А так как тока нет, то на всех выходах устройства действует напряжение фазы L3, которое проходит через обмотки двигателя. Та же ерунда бывает и в трехфазных твердотельных реле, вот моя статья.

Запуск. Тиристоры режут фазу нещадно.

Поскольку нагрузка индуктивная, то синусоида не только режется на куски, но и сильно искажается.

Помеха прёт, и это надо учитывать – возможны сбои в работе контроллеров и другой слаботочки. Чтобы это влияние уменьшить, надо разносить и экранировать цепи, устанавливать дроссели на входе, и др.

Двигатель почти включен. Около 90% от энергии синуса.

Фото сделано да пару секунд до того, как включился внутренний контактор (байпас), который подал полное напряжение на двигатель.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.. https://www.youtube.com/embed/-_-tAsrUyCM

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.
