Как сделать стол для циркулярной пилы своими руками

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
2. Далее соедините четырьмя уголками одинаковой длины.
3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

• влагостойкая фанера;
• листовой материал, подходящий для изготовления корпуса;
• элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

1. Распиливание всех деталей на части с нужными размерами.
2. Разметка участков крепления пилы и ножек на столешнице.
3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
4. Установка столешницы.
5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерами

Разметка участков крепления пилы и ножек на столешнице

Изготовление корпуса

Установка столешницы и вырезание отверстия

Подготовка к установке пилы

Последний этап изготовления распилочного стола своими руками — установка упоров. Стандартная деталь большинства циркулярных станков — направляющая для продольного реза. Традиционно упор изготавливают из алюминиевого карниза или деревянного бруска. Размер его выбирают так, чтобы деталь проходила по всему столу — параллельно пиле и от края до края.

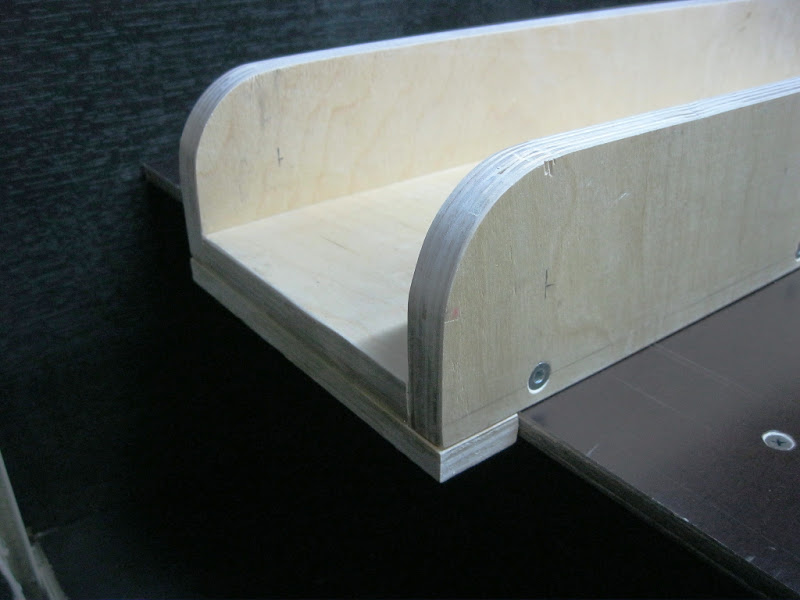

Часто используются на распилочных столах и поперечные упоры. С их помощью выполняют резку деталей под углом 90 градусов и торцевание досок. Для изготовления упора следует выполнить такие действия:

1. Подготовить обыкновенный фанерный лист толщиной 1 см.
2. Закрепить на нем брусок высотой не ниже 2 см.
3. С нижней стороны основания закрепить вторую рейку, перпендикулярную первой.
4. Отрезать лишнюю часть основания.

Возможно, внешне такой стол выглядит не так привлекательно, как фабричный. Однако с технической точки зрения ничем ему не уступает, поэтому даже начинающий плотник может смело браться за его изготовление.

Подготовить детали для продольного упора

Собрать кронштейны для крепления

Установить планку на стол

Скрепить части для поперечного пиления

Прикрепить поперечные упоры с помощью струбцин

Поперечный упор готов

Конструкция циркулярного станка

обычные пиломатериалы

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным

Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Создание чертежа

Первый этап создания станка для обработки древесины — чертежи распиловочного стола. Их можно не составлять, подобрав подходящий вариант на тематических сайтах или форумах. Но лучше сделать хотя бы простейшую схему самостоятельно, учитывая имеющиеся в наличии материалы и выбранные размеры.

На чертеже отмечают все нюансы, которые понадобятся для подготовки материалов, указывают места крепления опор и углы их наклона, если ножки стола не перпендикулярны столешнице. На рисунке стоит отметить также место для крепления блока включения и выключения пилы. При самостоятельном составлении схемы соблюдение масштаба и точных пропорций необязательно. Главное — правильно указать размеры всех будущих деталей для распиловочного станка.

Пошаговая инструкция по сборке стола для циркулярной пилы

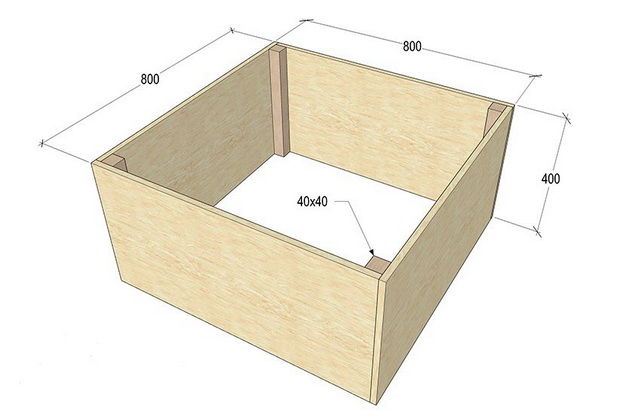

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр – 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт – пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

Информацию, как сделать стол для циркулярной пилы, можно посмотреть на видео. Это поможет вам быстро и без особых трудностей улучшить оснащение своей мастерской.

Некоторые особенности и характеристики самого инструмента

Чтобы иметь представление о важности дополнительного устройства (самого стола), необходимо представлять характеристики самого инструмента, чтобы стол был сделан не абы как, а надежно. От этого зависит не только качество работы, но и безопасность самого человека

Схема устройства ручной дисковой пилы.

Дисковая пила — такое устройство, предназначенное для работ по распилке натуральной древесины и ее искусственных аналогов. Таким инструментом удобно работать абсолютно в любом направлении. Во многом безопасность работы с пилой зависит от точности направляющих приспособлений и от того, насколько надежно ограничен режущий орган.

Для того чтобы процесс распилки был удобен и физически не перегруженным, очень важно чтобы инструмент был правильно отбалансирован. Этот момент можно проверить и при выключенном аппарате

Современные технологии обеспечили дисковые пилы «мозгами», то есть электроникой. Такое управление позволяет выбирать скорость работы, а при старте давать более плавный ход. А в случае когда пила начинает испытывать нагрузку, система автоматически добавляет мощность.

Следует учитывать, что мощность двигателя пилы прямо пропорциональна диаметру диска, так как от этого зависит параметр вращающего момента. Таким образом, удается преодолеть сопротивление пиления, которое возникает из-за того, что рычаг силы сопротивления материала удлиняется. Поэтому чтобы пила работала лучше, необходимо при относительно небольшом диаметре диска, брать аппарат с хорошей мощностью.

Виды дисков для ручной дисковой пилы.

Эксплуатация такой техники подразумевает производство большого количества опилок. Вследствие чего пол приобретает скользящую поверхность, а воздух насыщается пылью, из-за чего становится трудно дышать. Также пачкается и одежда. Чтобы избежать этих неприятностей, необходимо чтобы пила имела патрубок для пылеудаления. Обычно он располагается на верхней направляющей и действует таким образом, что все стружки и опилки улетают в сторону. Как альтернативу можно использовать для этой цели и пылесос, шланг которого подсоединяется к патрубку.

Чтобы была возможность двигать полотно под наклон (до 45°), необходимо ослаблять зажимы на корпусе. Для вариации угла, ориентировку берут на специальную шкалу. Для того чтобы увидеть этот показатель точно, необходимо сделать пробный пропил. Наклон будет влиять на глубину пропила.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Советы

• Перед началом использования электропилы на столе следует проверить диск самой пилы с помощью угольника, так как некоторые недобросовестные производители устанавливают диск не ровно под углом 90 градусов, в результате спилы оказываются скошенными.
• Если во время работы вы планируете использовать стол еще и для хранения на нем инструментов, тогда размеры столешницы должны быть по площади больше квадратного метра.
• Для изготовления лучше использовать качественные и прочные материалы, в противном случае стол прослужит недолго.
• Стол можно дополнить всем, чем угодно, к примеру, некоторые умудряются присоединить к нему специальный пылесос или расклинивающий нож с защитой для диска, для того чтобы стружки и остатки от резки дерева не летели по сторонам.
• Заранее выберите место для установки стола, а также убедитесь, чтобы пол, куда будет установлен стол, был ровным.
• При наличии желания и определенных навыков можно изготовить складывающуюся столешницу или подъемный стол, однако для этого придется потратить больше времени и материалов.
• Если стол качается или вибрирует во время работы, отрегулируйте высоту ножек с помощью подходящих кусочков резины.

6 Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.

Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.
