Как сделать направляющую для дисковой пилы своими руками

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

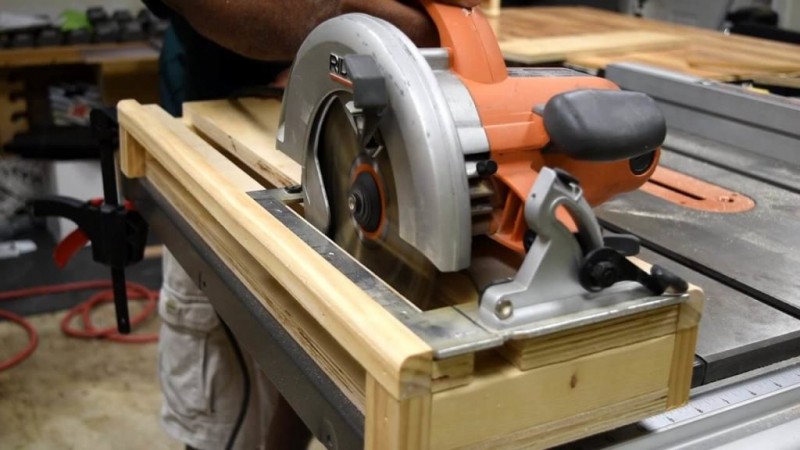

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Выносная направляющая шина для дисковой пилы своими руками

При множестве достоинств, у предыдущей конструкции есть существенный недостаток. Необходимо постоянно контролировать боковой прижим корпуса циркулярки к линейке. Если ширина отрезаемой при раскрое заготовки слишком велика – может просто не хватить длины рук.

Выход – применение каретки на шарикоподшипниках. Конструкция не такая бюджетная (как минимум подшипники надо покупать), но ее возможности перекрывают все расходы. Принцип работы виден на иллюстрации:

Из металлических пластин и уголка изготавливается каретка. Для настройки ширины можно применить барашковые зажимы, установленные в подвижных пазах. Профиль сложной формы приобретается в магазине алюминиевых конструкционных материалов. Вариантов много, главное обеспечить упор подшипниками сверху и сбоку. Например – один из таких вариантов.

Профиль должен обеспечить крепление С – образной струбцины внутри шины. Можно приобрести готовую конструкцию из подобранной пары каретки и направляющей.

Все зависит от бюджета мероприятия. Подошва ручной циркулярки прочно крепится к каретке.

ВАЖНО! Необходимо обеспечить строгую параллельность движения дисковой пилы вдоль профиля, иначе распил будет с рыхлым срезом. Такая шина, изготовленная своими руками, позволяет раскраивать заготовки большой площади

При этом движение пилы легкое и ровное, подачу можно осуществлять как руками, так и направляющей штангой

Такая шина, изготовленная своими руками, позволяет раскраивать заготовки большой площади. При этом движение пилы легкое и ровное, подачу можно осуществлять как руками, так и направляющей штангой.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

• 810х212 мм;
• 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

• спинка;
• две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

• 810х143 мм;
• 1105х143 мм;
• 1610х143 мм;
• 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.

Торцевые приспособления

Распилы на торцевых или кромочных поверхностях материала представляют собой отдельную и достаточно сложную задачу. Для выполнения реза на этих поверхностях необходимо создать дополнительные поверхности для устойчивой опоры циркулярной пилы.

В этом случае приспособление будет представлять собой две широкие рейки, соединенные между собой под углом 90° при помощи саморезов. Соединение дополнительно усиливается уголками. В рейках должны быть предусмотрены пазы для движения пильного диска. Для выполнения реза необходимо изготовить два таких приспособления. Процесс работы происходит следующим образом:

• приспособления устанавливаются так, чтобы линия разметки на материале совпадала с пазом для движения пильного диска;
• производится выравнивание кромки материала и опорной поверхности приспособлений;
• устанавливаются струбцины, фиксирующие приспособления для устойчивой и безопасной работы.

Ручная дисковая пила при наличии конструктивной возможности может быть превращена в отрезной круглопильный станок. Для этого пила переворачивается и с помощью систем крепления устанавливается в поверхность стола так, чтобы пильный диск проходил сквозь столешницу.

Способы крепления, материал и габариты столешницы каждый мастер, взявшийся за такую модернизацию, подбирает исходя из стоящих перед ним задач и имеющихся возможностей. В общих чертах все узлы такого приспособления должны удовлетворять требованиям прочности и надежности. Столешница должна быть плоской и ровной, иметь габариты, достаточные для безопасной обработки деталей. Обязательным требованием является наличие легкого доступа к выключателю. Недопустимо использование вместо рамы для дисковой пилы крепления струбцинами к поверхности верстака или зажим в слесарных тисках.

Ненадлежащее использование циркульной пилы является источником повышенной травмоопасности. Причем травмы, которые можно получить при работе с этим инструментом, иногда бывают очень и очень серьезные

Поэтому очень важно надежно закреплять как обрабатываемые материалы, так и приспособления, исключая малейшую возможность неконтролируемого хода инструмента

Краткий обзор популярных моделей шин

Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.

Bosch и Skil

Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.

Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.

Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.

Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.

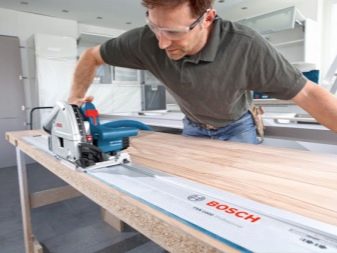

Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.

Интерскол

Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

Makita

Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.

DeWalt

Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.

Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

• режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
• параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
• технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.
