Кирпичная печь шведка своими руками

Некоторые тонкости постройки

1. Качество обогрева зависит от размеров топки.
2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

• Плита должна быть 71х41 сантиметр.
• Топка — 330х356х506 миллиметров.
• Духовое отделение — 305x381x506 миллиметров.
• Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
• Плита должна быть сделана из литого чугуна или специальной стали.

МАЛОГАБАРИТНАЯ ПЕЧЬ размерами 2х3 кирпича 510х760мм

ИДЕИ ДЛЯ ДОМА > ПРОЕКТЫ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ

Проект малогабаритной отопительной печи 2х3, очень прост по своей конструкции. Размер ее составляет 2 на 3 кирпича (510х760 мм) в основании. Несмотря на кажущуюся простоту конструкции, она имеет довольно неплохие технические характеристики. При своих, в общем-то, небольших размерах, печь позволяет отапливать помещение площадью до 25м2. Конструкция печи является очень удобной для размещения ее в простенке между двумя комнатами. При этом она свободно справится с суммарной площадью этих помещений до 35м2. Приведенные характеристики справедливы при одноразовой топке печи в весенне-осенний период, когда среднесуточная температура воздуха имеет положительное значение. При значительных похолоданиях, а также в зимний период, необходимо производить две топки в сутки.Еще одной особенностью печи является то, что она может использовать любой вид топлива, начиная от обычных дров, до каменного угля и антрацита. Если применять в качестве топлива обычные дрова, для строительства печи можно использовать только обычный кирпич. Однако качество кирпича, из которого будет выкладывать топка печи и свод топливника, должно быть высоким. Печь является очень простой по конструкции. У печи отсутствует традиционная система обогревательных каналов. Роль каналов выполняет тепловой колпак.

МЕНЮ

×

• ПРОЕКТЫ: КАМИНОВ, ПЕЧЕЙ, МАНГАЛОВ, БАРБЕКЮ

• Кирпичная печь для бани

• Простая печь каменка для бани

• Печь каменка с водяным котлом

• Барбекю в беседке своими руками

• Комплекс барбекю для дачи часть 1

• Комплекс барбекю для дачи часть 2

• Комплекс барбекю для дачи часть 3

• Делаем мангал с кухонной плитой

• Как рассчитать тепло потерю помещения

• Как рассчитать теплоотдачу печи

• Схемы дымоходов

• Мини камин для дачного домика

• Угловой камин «Аннушка»

• Двухколпаковая печь

• Двухколпаковая печь с духовым шкафом

• Отопительно-варочная печь 2,5 х 6 кирпичей

• Отопительно-варочная печь 1020 х 770

• Отопительно-варочная печь на 65 70 м2

• Печь с котлом водяного отопления

• Печь с сушильной камерой

• Отопительно-варочная печь «Шведка»

• Печь «Шведка» на 2 этажа

• Печь «Шведка» с лежанкой

• Печь «Шведка» с тремя режимами топки

• Печь «Шведка» с камином

• Печь кроха вариантах 1 и 2

• Печь кроха вариант 3

• Малогабаритная отопительная печь 2х3

• Отопительная печь 1880х640 «Я.Г. Порфирьева»

• Отопительная печь 51х89 см «В. Быкова»

• Отопительная печь 51 х 140 см «В. Быкова»

• Теплоемкая печь

• Компактная печь с камином

• Малогабаритная печь с камином

• Печь с камином «Е. Докторова»

• Печь камин для дачи

• Самодельная печь длительного горения

ПОНРАВИЛСЯ ПРОЕКТ ПЕЧИ?ТЫ МОЖЕШЬ КУПИТЬ ЕГО ЧЕРТЕЖ В WORD и PDF ФОРМАТЕ ВСЕГО ЗА 75 РУБЛЕЙ!ИЛИ ВСЕ 35 ПРОЕКТОВ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ И БАРБЕКЮ, ЧЕРТЕЖИ + ПОРЯДОВАЯ ВЫКЛАДКА ВСЕГО ЗА 490 РУБЛЕЙ!

КУПИТЬ ПОЛНЫЙ КОМПЛЕКТ — 490 РУБЛЕЙ(нажмите — купить, далее оформить заказ)

КУПИТЬ ЭТОТ ПРОЕКТ ЗА 75 РУБЛЕЙ (нажмите — купить, далее оформить заказ)

Остались вопросы? Задавай их смело, решим!

Кирпичная кладка

Выполняя данную схему строительства, у вас получится отличная отопительно-варочная установка, выполненная своими руками.

Основание

Первый ряд должен быть идеально ровным, ведь от этого зависит вся стройность будущей обогревательной установки. Как и в других моделях печей, здесь выполняется сплошная кладка, без зазоров и отверстий.

Во втором ряду все повторяется, и он также полностью заполняется керамическим материалом. Место каминной топки выкладывают силикатным кирпичом, а после окончания монтажа этого ряда крепятся держатели и вваривается каминная решетка.

Поддувальная камера

В 3 ряду оформляют поддувальную камеру, каналы прочистки и место для духового шкафа (если шведка будет с духовкой). Здесь же начинают формировать вертикальный дымоотвод. С обратной стороны конструкции монтируют каминную топливную камеру. Также одновременно с кладкой фиксируют дверцы, перевязанные проволокой.

В тыльной стороне от места установки духовки срезают уголок кирпича, чтобы обеспечить связь с очистительной камерой. 4 ряд полностью повторяет предыдущий, но ложится в перевязку.

Духовка

В 5 ряду над поддувалом формируют место для колосника, а в остальном отличий от предыдущих этапов нет. В зоне контакта с открытым огнем (колосниковая решетка) применяется силикатный материал. Здесь же устанавливается духовка, перемотанная асбестовым канатом, и решетка.

На следующем этапе ставится дверь топки. Силикатный кирпич между топкой и духовкой необходимо ставить на реберную часть, что будет способствовать лучшему прогреву духового шкафа (канал между ним и вертикальным здесь нужно перекрыть).

7 ряд ничем не отличается от предыдущего, а поверх него укладываются две полоски металла, которые будут служить опорой для дальнейшей кладки.

8 и 9 этапы выполняются по заданной схеме, однако на последнем над духовкой укладываются две металлические полосы. Это поможет снять нагрузку с опорных участков камеры.

Варочная поверхность

10 ряд отличается формированием места для варочной поверхности, под которую укладываются полосы асбеста. Уголком укрепляем место над духовкой и дверкой топки. Слева нужно предусмотреть зазор для дверки очистителя, в который тут же ее и установить.

11 этап предусматривает варочную нишу. Кирпичи справа от плиты должны перекрыть зазор между нею и стеной печи. На 12 уровне кирпичи, которые перекрывают топку, срезаются наискось, что способствует направлению дыма в нужное русло. 13 ряд – по схеме.

14 и 15 уровень предполагают монтаж каминной полки. Шестнадцатый – это перекрытие варочной ниши полосками стали с укладкой уголка на переднем крае.

Дымоход

До 19 этапа все выполняется по схеме, а затем формируются отверстия дымоходов. Также ставятся дверцы на каналы очистки. Далее все по схеме, а в 21 и 22 рядах монтируются дверцы на очистители.

23 – по схеме, 24 и 25 – установка задвижек на дымоход камина. 26 ряд предусматривает установку последней дверки на очиститель и объединение газоотвода с вертикальным каналом. Далее два следующих ряда – по схеме.

29 и 30 уровень – сплошная кладка с перекрытием всех каналов, исключая дымоход, на который в следующем ряду ставится задвижка. С 32 ряда формируется дымоход, высота которого зависит от высоты потолка, а толщина должна составлять не менее полкирпича.

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление  — размер таковой увеличится до 50 кв.м).

Для работы необходимо  сделать закупку следующих материалов:

• кирпич шамотный (ША-8) в количестве 33-х штук;
• керамический кирпич полнотелый — 552 штуки;
• устройство духовки с размерами 45х25х29 сантиметров;
• решетка колосникового формата — 20х30 сантиметров;
• панель для варки из чугуна — 410х710 миллиметров;
• топливная дверца — 21х25 сантиметров;
• резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
• заслон для зольника — 14х25 сантиметров;
• задвижка для дымохода — 25х13 сантиметров;
• заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

Оборудование водяным контуром

Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:

1. В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
2. На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.

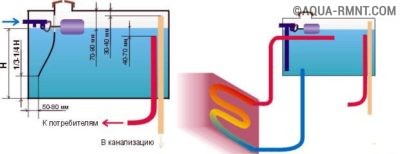

Оборудование шведской печи водяным контуром

Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м3. Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.

В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.

Видео: шведская печь своими руками

Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором

По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

Необходимые материалы

1. Кирпич красный (только на саму печь) 553 шт.
2. Огнеупорный кирпич ША-8 = 32 шт.
3. Глиняный раствор.

Дверки:

• 21 х 25 см (топочная). Она должна быть литая, с усами.
• 14 х 25 см.
• 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

• 4,5 х 4,5 х 1м.20см. = 1шт.
• 4,5 х 4,5 х 70см. = 1 шт.
• 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

1. Стальные полоски 5 х 65 см (толщина 5 мм.) – 2шт.
2. Задвижка 25 х 13 см.
3. Задвижка для вытяжки пара 13 х 13 см.
4. Колосниковая решётка 20 х 30 см.
5. Духовой шкаф 45 х 25 х 29 см.
6. Плита (чугун) 41 х 71 см.
7. Лист для перекрытия сушильных камер 80 х 90,5 см.
8. Стальная пластина для малой сушилки 19 х 34 см.
9. Лист перед топкой 50 х 70 см.

Правила безопасного использования котла водяного отопления

Чтобы прибор с нагревательным водяным контуром работал с наиболее высоким КПД, рекомендуется следить за соблюдением ряда правил:

• Печь никогда не растапливают при слитом теплообменнике — это приводит к его необратимому повреждению.
• Если растопить печь и подать холодную воду в уже нагревающийся теплообменник, это приведет к его деформации и растрескиванию металла.

• При отсутствии циркуляционного насоса снизится скорость продвижения воды по трубам и соответствующее качество теплоотдачи.
• Для того чтобы избежать застывания воды в трубах, расположенных вблизи внешних стен, в зимнее время в контуре используются специальные антифризы.
• Если прекратить продвижение воды по трубам при еще работающей печи, существует риск взрыва перегретого теплообменника.

При соблюдении всех правил эксплуатации печь Кузнецова с водяным контуром обеспечит наиболее качественное отопление помещения и длительный срок службы всех систем.

Подготовка к строительству печи

Печь типа «Шведка» всегда нужно ставить на фундамент. Она имеет немалый вес, и поэтому ее монтаж на пол является большой ошибкой. Он всегда приводит к ремонту печи. Фундамент для печи с лежанкой должен быть отдельным от фундамента дома, ведь усадка одного из них не должна повлиять на конструкцию печи и не должна вызывать непредвиденный ремонт. Фундамент заливают на глубину, большую величины промерзания грунта. Лучше заливать его на этапе возведения дома. Если же строительство дачи завершилось, и пол стоит на своем месте, то нужно делать в нем отверстие, которое по размерам является на 10-15 см. больше, чем размеры будущей отопительной печи.

Далее роют котлован, готовят основу для фундамента и заливают его. Особенности этой процедуры можно изучить в разных видео. На готовый фундамент всегда ставят теплоизоляционный материал. Им может быть базальтовый картон. Теплоизоляция должна состоять из трех слоев. Два из них делают из базальтового картона, один – средний, из фольгированного листа. Толщина теплоизоляции должна равняться 15 мм.

После можно покупать необходимые материалы и приступать к кладке печи с тремя режимами по чертежам К. Я. Буслаева.

Особенности эксплуатации шведской печи

Главным условием длительного использования шведской печи является соблюдение правильного режима топки. В наследство от голландки ей досталась «тихоходная» тяга, которая предполагает горение топлива с небольшой скоростью.

Интенсивное пламя быстро согреет и перегреет тонкостенный корпус печи, что может привести к повреждению целостности кладки и швов.

Поэтому топить шведку тонким хворостом, соломой или другим быстровоспламеняющимся материалом не рекомендуется.

Чистка и ремонт шведки

Для этого вида печей существует три вида регламентного обслуживания.

1. Ежедневные чистки. Зольная камера очищается от пепла и золы. Кочергой очищается колосниковая решётка и не догоревшее топливо в камере сгорания.
2. Ежегодная очистка печных дымоходных каналов. Проводится один раз в год перед началом отопительного сезона, обычно — осенью.
3. Один раз в 3–4 года проводится полный осмотр внутренней рабочей поверхности зольника, топки, духовки и т. д. При обнаружении трещин, вываливающихся кирпичей или раствора производится ремонт или замена повреждённых элементов.

Несмотря на гигантское предложение отопительной техники на рынке газовых и электрических приборов, печи из кирпича уверенно занимают свою нишу. Популярность среди пользователей стабильно растёт с каждым годом. Шведка — яркий пример соединения скандинавского дизайна, практичности и точного академического расчёта. Самостоятельный монтаж позволит сэкономить финансовые расходы и получить бесценный практический опыт.

Особенности порядовок печей из кирпича

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом. Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

• наружной облицовки;
• кладочного кирпича (основная конструкция);
• шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
• кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

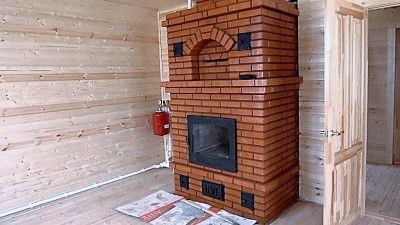

Шведка – один из самых удобных для пользователя вариантов

Печь-шведка для дачи из кирпича – это проверенный временем, практичный и эффективный отопительный агрегат комбинированного типа, который совмещает выполнение одновременно двух функций: обогревательный прибор и кухонная плита.

Мастер по кладке печей, каминов, барбекю

Печник с опытом 15 лет Низкие цены. Гарантия — 1 год! Консультация – бесплатно!

Звоните:

Григорий

Цены

От других конструкций ее отличает множество весомых плюсов:

• небольшие размеры – эта отопительная мини-печь из кирпича занимает сравнительно мало места, но при этом способна выполнять несколько функций;
• эффективность — показатели КПД одни из самых высоких среди традиционных печных конструкций;
• отличная теплоотдача;
• экономичность – одно из самых важных для потребителя достоинств;
• возможность использовать разные виды твердого топлива (уголь, дрова, брикеты);
• удобство использования и обслуживания;
• практичность и многофункциональность – мини-печь «шведка» с плитой из кирпича позволяет готовить еду, печь хлеб, сушить одежду и греться, в том числе сделать лежанку, чтобы точно не замерзнуть;
• разнообразие возможных вариантов конструкции, от самой простой до сложной, со встроенной духовкой, нишами и полками для сушки одежды и подогрева еды, заслонкой для изолированного применения, лежанкой и т. д. – все зависит от того, как ее собираются использовать владельцы;
• можно оставить ее без отделки или выбрать любой интересный дизайн.

Несмотря на компактные размеры, кирпичная печка «Шведка» на даче для отопления с легкостью поддерживает комфортный уровень тепла в помещении площадью до 40 «квадратов», хотя лучше всего использовать ее на 25-30 квадратных метрах. Она хорошо зарекомендовала себя как на дачах, на которых проживают постоянно, так и на тех, куда хозяева наведываются только время от времени и где нет других источников тепла.

Наличие лежанки увеличивает теплоемкость, причем ее можно использовать в двух режимах – с лежанкой и без нее.

Чтобы топливо было удобно загружать в отсек горения, можно расположить топочную дверку сбоку. Конструкция дачной отопительной печи «Шведка» предусматривает такую возможность, и это еще одно из ее преимуществ.

Устройство и секреты высокой эффективности

Шведская печь начинает излучать тепло как только появляются первые устойчивые языки пламени. Секрет таких возможностей исходит из решения скандинавских учёных установить духовку (на приведённой схеме она указана цифрой 1) сразу же за топкой. Тепло от горящих летучих газов, которое печники называют его первым жаром, раскаляет её металл докрасна, а боковой выход позволяет удачно скомпоновать внутреннее пространство печи. За счёт преграды, установленной на пути горячих газов, удалось снизить их первоначальную скорость — при высокой интенсивности пламени тепло не улетает в трубу, как это происходит в большинстве канальных печей. Кроме того, как можно увидеть на схеме, в этом случае свод топки служит неким подобием колпака, под которым неплохо дожигаются пиролизные остатки. Преимущество такого расположения духовки ещё и в том, что огибающие её поверхность продукты сгорания уходят вниз, поэтому стенки отопительного агрегата начинают прогреваться буквально от пола, а ведь одной из составляющих успешной теплоотдачи является большая площадь поверхности, не так ли?

Устройство шведской печи

Способствует высокой тепловой производительности и варочная плита (2), а также расположенное над ней углубление. Благодаря подогреву первым жаром тепло от них расходится не хуже, чем из духовки. После того как первое тепло начнёт распространяться по дому, нишу можно прикрыть деревянной заслонкой. Даже после полного прогорания дров тепло в проёме будет сберегаться в течение 6–8 часов, что удобно использовать, чтобы держать тёплой приготовленную еду.

Ниша (3), расположенная верхним ярусом, более вместительна и прогревается не так сильно, поэтому при необходимости в ней можно просушить мокрую одежду. Как и в нижнем углублении, её задняя часть выполнена тонкостенной. За счёт этого тыльная сторона эффективно прогревается на всех режимах работы печи, начиная от интенсивного горения и заканчивая тлением раскалённых углей.

Хайло в традиционном понимании этой детали печи у шведки отсутствует. Учёные решили упразднить сводчатый элемент ввиду усложнения и удорожания конструкции, установив взамен простое окно для перетока газов из пространства под духовкой.

Схема движения газов в каналах печи

Теплосборник предприимчивые шведы полностью позаимствовали у голландок, обустраивая его по проверенной схеме с вертикальными каналами. Конечно, в этом случае больше нагревается верхняя часть печи, однако встроенная духовка неплохо выравнивает градиент температур по высоте отопительного прибора. Благодаря классической компоновке теплообменника в каналах образуется меньше сажи

При этом чистить агрегат намного удобнее, а это немаловажно, поскольку изначально печь разрабатывалась под топливо любого типа

Печь-шведка чаще всего устанавливалась в простенке между комнатами, поэтому появлялась дополнительная возможность повернуть её каналы в лежанку. Этой возможностью пользовались по большей части простые шведы, знать же предпочитала в этом месте обустроить более презентабельное сооружение — камин.

Конструкция теплообменных каналов шведки позаимствована у популярных в то время голландских печей

Благодаря инновациям в топливной и теплообменной части шведская печь в то время была образцом совершенства. Конечно, по сравнению с голландкой она обходилась владельцу дороже, да и в изготовлении была сложнее. Тем не менее высокая мощность и уникальная теплоотдача шведки обеспечили ей популярность на ближайшие двести лет.

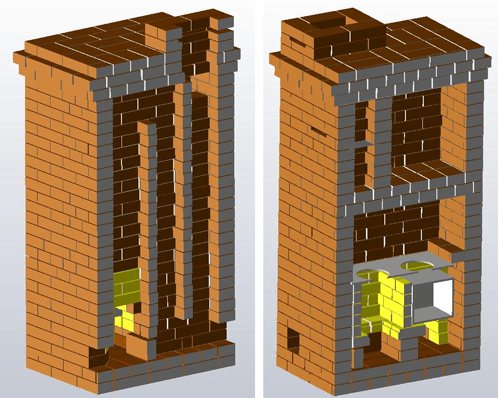

Конструкция печи шведки

Печь-шведка с духовкой и варочной плитой

Прямоугольная кирпичная конструкция, предназначенная для отопления дома. Оборудована варочной поверхностью, которая размещается в нише, в глубине корпуса. Обычно присутствует и духовой шкаф.

По внешнему виду шведка похожа больше на голландку, чем на русскую печь. Большая площадь обогревающей поверхности делает ее эффективной. Обычно агрегат размещают между кухней и жилым помещением, чтобы варочная плита и духовка находились в кухонном пространстве, а плоская отопительная поверхность – в жилой комнате.

Схема печи стандартная. В топке горит топливо, выделяющийся горячий газ, как и нагретый воздух перемещается из топки по дымоходным каналам, распространяя тепло. Основной теплообмен выполняется в колпаковых элементах над сушкой и топкой. Соотношение элементов шведки и дополнительных конструкций – плиты, духовки, обуславливает ее особенности.

• Духовой шкаф в шведке размещается почти на одном уровне с топкой, имеет большие размеры и выполняется из литого чугуна. При розжиге печи духовка играет роль колпака – помогает дожигу топлива и способствует лучшему выделению тепла. Если открыть духовку, через 3–4 минуты кухня прогреется. Нередко духовой шкаф используют именно в этом качестве.
• Шведская кирпичная печка оснащается верхней нишей. Она тоже играет роль воздушного колпака. Также ниша служит своего рода сушильной камерой. Здесь можно за 3–4 часа высушить 2–3 комплекта промокшей зимней одежды вместе с обувью.
• Нижняя ниша составляет 1 целое с варочной плитой. Здесь готовят пищу. Когда отопление прекращают, ниша играет роль термоса. Пища сохраняется теплой и свежей до следующего дня. Чтобы на еду не покушались мыши, нишу закрывают деревянной крышкой.
• Дымоходные каналы и топка соединяются без хайла – этот элемент удорожает и усложняет конструкцию. Но из-за этого шведка после прекращения отопления быстро остывает. Чтобы удержать тепло, сразу же после окончания топки нужно закрыть вьюшку.

К задней части печи, если она размещается в жилой комнате, можно пристроить полок или лежанку. Полок имеет небольшие размеры – не более 0,7 м в ширину, так что лежать на нем неудобно. Используют его другим образом: устанавливают над полком кровать. Она обогревается теплым воздухом от кирпичного уступа, поэтому спать даже в еще непрогретом доме можно со всеми удобствами. На полке нередко хранят постельное белье, так как здесь ему не грозит сырость.
