Печь с котлом водяного отопления своими руками: печной котел в кирпичную печь для отопления дома

Что учитывать при выборе печи?

Характеристики, указанные в техдокументации, помогут определиться с выбором обогревательного устройства. Но немалую роль играет и такой критерий, как дизайн. Печь часто устанавливают в гостиной или спальне с продуманным интерьером, и отопительный прибор не должен выделяться на общем фоне ни стилем, ни размерами, ни формой.

Несколько вариантов грамотного выбора:

Но даже самая красивая и стильная печь окажется бесполезной, если правильно не рассчитать мощность и не учесть следующие, не менее важные критерии:

• расположение;
• объем помещения;
• время горения;
• материал корпуса;
• наличие варочной поверхности, системы длительного горения, встроенного или подключаемого водяного контура.

Мощность проще всего подсчитать, используя онлайн-калькулятор. Многие компании-производители предоставляют такую возможность на официальных сайтах.

Для этого потребуется предварительно выяснить данные, касающиеся условий монтажа:

• площадь;
• высота потолков;
• количество внешних стен;
• степень теплоизоляции стен;
• отапливаемость подвала и чердака;
• количество, размеры и тип окон.

Если информацию занести правильно, можно получить точные параметры требуемой тепловой мощности.

В стандартных комнатах средней площади печь обычно устанавливают или у стены, или в углу, поэтому следует выбирать из пристенных или угловых приборов. Для центра зала больше подходит напольный или подвесной вариант.

Для отопления комнаты площадью 20 м² с двумя пластиковыми окнами и потолком не выше 2,7 м требуется печь 3,1 кВт. Это с учетом, что дом утеплен, а чердак и подвал отапливаются

Интересное решение – встроенные печи, которые еще называют каминными топками. Для их монтажа необходимо соорудить камин с дымоходом и обеспечить максимальную защиту стен, пола и других легко возгораемых поверхностей

Время горения важно, если печь используется часто или постоянно. В печи длительного горения происходит особый процесс – дожиг пиролизных газов, благодаря чему теплоотдача прибора увеличивается, а подкидывать дрова требуется реже. Для дач или домов для выезда на выходные можно приобрести обыкновенную буржуйку, с минимумом функций

Лучшие варианты дровяных печей для дачи мы рассмотрели здесь

Для дач или домов для выезда на выходные можно приобрести обыкновенную буржуйку, с минимумом функций. Лучшие варианты дровяных печей для дачи мы рассмотрели здесь.

Лучшим и более дорогим материалом изготовления является чугун. Печи из литого чугуна или даже с отдельными элементами из этого материала выглядят более основательными.

Положительные стороны чугунных печей: большая теплоотдача во время топки и длительная инерционная теплоотдача, прочность, долговечность. Однако чугун гораздо тяжелее стали и требует бережного отношения – может расколоться от удара

Приборы из конструкционной стали дешевле и быстрее «прогорают», но именно бюджетные печки обычно устанавливают на летних дачах, в гаражах и мастерских.

Если необходимо обогреть 1-2 смежные комнаты, лучше приобрести мощную печь с водяным контуром. Она требует аккуратного подключения к отопительной системе, нюансы и нормы обычно прописаны в инструкции по установке и эксплуатации.

Если печь необходима одновременно и для готовки, подойдут варианты с конфорками или духовкой. Моделей с духовым шкафом на рынке не так уж и много, зато приборов с 1-2 конфорками достаточно, есть из чего выбрать

Кроме перечисленных характеристик и особенностей конструкции необходимо уделить внимание способу подключения дымохода. Здесь важен диаметр выходного патрубка, толщина его стенок, расположение – обычно верхнее, заднее или универсальное

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.

Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

1. Открытая;
2. Закрытая;
3. Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.

Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.

Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.

Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

Достоинства и недостатки

Говоря о достоинствах данного вида отопительных приборов, хотелось бы отметить несколько факторов.

• Достаточно высокая мощность агрегата. Такие печи могут обогревать дома с большой площадью.
• Приемлемые цены, во всяком случае, если сравнивать их с отопительными твердотопливными котлами.
• Дешевизна и доступность топлива.
• Это энергонезависимые установки.

Есть, правда, и недостатки.

• Невысокий КПД, опять-таки, если сравнивать с котлами.
• Автоматизировать печки или каминные топки с водяным контуром просто невозможно. Поэтому только ручное управление.

Есть еще один момент, который хотелось бы обговорить отдельно. Для тех, кто не знает, существуют два вида радиаторного отопления, в которых теплоноситель циркулирует по-разному.

• С естественной циркуляцией.
• С принудительной.

В небольших зданиях чаще всего используется первый вариант. То есть, в системе теплоноситель движется по трубам под действием законов физики – горячая вода поднимается вверх, холодная опускается вниз. Но для того чтобы происходило такое движение, необходимо нагревательный прибор опустить ниже уровня установки радиаторов. Только в этом случае отопительная система будет работать корректно.

Печь в системе радиаторного отопления

К сожалению, в этом случае сравнивать печь с котлом водяного отопления нельзя. Как котел ее невозможно опустить, к примеру, ниже пола. Ведь этот отопительный прибор является частью интерьера, к тому же проводить закладку дров очень низко будет неудобно и небезопасно. Получается так, что установленные печки с водяным контуром – это нагревательный элемент для системы с принудительной циркуляцией теплоносителя.

Поэтому, соединяя данный тип отопительного прибора с системой радиаторного отопления, необходимо учитывать, что в данную систему обязательно войдет еще несколько приборов. А это циркуляционный насос и расширительный бак. По сути, мы получаем в конечном итоге энергозависимую систему отопления.

И один немаловажный совет, который касается качества эксплуатации всей отопительной системы. Циркуляционный насос необходимо установить в обратный контур трубной разводки около печки. Именно в этом месте теплоноситель является носителем самой низкой температуры. Все дело в том, что в составе циркуляционного насоса входят резиновые прокладки, манжеты и уплотнители, которые под действием высокой температуры быстро приходят в негодность. Добавим, что расширительный бак устанавливается тут же около насоса.

Принцип работы

Печи отопительные с водяным контуром изготавливаются из стали или чугуна. Они предполагают функционирование под паровым давлением. Котёл устанавливается в печном топливнике и к нему подключают водяное отопление. Радиатор изготавливают из металлических труб или листовой стали толщиной 0,3-0,5 см. Более популярен стальной теплообменник, поскольку его обслуживание не составляет особого труда (стальные листы легко очистить от продуктов сгорания), а циркуляция воды равномерна. Преимущество котлов из труб состоит в большей площади нагрева, а также в возможности установить над трубами плиту для приготовления еды. Работа такой системы обогрева состоит в том, что разогретые газы проходят через каналы ёмкости нагревания и отдают тепло жидкости. Существуют печи с несколькими резервуарами нагревания. В первой ёмкости вода нагревается, а во второй нагревание усиливается и образовывается пар.

Существует несколько видов печей отопительных с водяным контуром, функционирующих на торфе, дровах и другом твёрдом топливе:

• чугунная – обеспечивает высокий уровень теплообмена;
• дровяная – имеет меньший уровень теплообмена, но оборудована стальной топкой, которая более прочная и износостойкая;
• кирпичная – надёжная система обогрева, основной недостаток которой в том, что установка печи отнимает много времени и сил;
• булерьян – цилиндрическая печь, которая работает по принципу тления.

Чугунная печь

Такая модель выдерживает резкие температурные перепады, а также имеет больший срок эксплуатации, нежели стальные аналоги. Так, аккумуляция тепла больше на 8%. В чугунную печь вмонтирована «водяная рубашка», изготовленная из стальных профилей. У каждой из 4 ножек такой печи имеется шуруп, который позволяет регулировать устройство, т.е. выравнивать его при установке печки. Благодаря индивидуальной подгонке к дверце, обеспечивается непроницаемость печи. Чугунная печь – находка для тех, кто желает отопить всего одну комнату. В этом случае радиаторы не понадобятся, ведь источаемое топкой тепло равномерно распределяется по помещению.

Чугунные печи для дачи

Советуем вам посмотреть наш подробный обзор моделей чугунных печей для дачи и дома,

Дровяная печь

Это стальная конструкция, между стенками которой проходят трубки котла. По ним циркулирует около 40 литров теплоносителя. Нагревание происходит в результате сгорания твёрдого топлива и высвобождения энергии

Выбирая систему отопления для своего дома, важно учесть мощность печи. Этот показатель зависит от габаритов камеры сгорания. Мощность топки выше, если в камеру помещается больше топлива

Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения

Мощность топки выше, если в камеру помещается больше топлива. Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения.

Печи для отопления на дровах

Устройство, обзор моделей и технических характеристик дровянных печей отопления. Узнать подробнее можно тут

Кирпичная печь

Кирпичные печи при минимальных затратах могут обогреть до 100 кв. м. площади. При этом достигается оптимальный температурный уровень в помещении. Кирпичная печь с водяным контуром работает по тому же принципу, что и котёл на твёрдом топливе. Отличие состоит в том, что в кирпичной печи нагреваются все “участники” обогрева комнаты: жидкость, стенки и дымовые каналы. В процессе топки тепло передаётся к радиаторам, сама же печь источает тепло буквально до самого остывания.

Как сделать кирпичную печь для дома

В этой статье мы подробно разбираем устройство, схему кладки и порядовку отопительной, кирпичной печи. Ознакомится с этим можно здесь

Булерьян

Такая печь представляет собой круглый корпус, внутреннее пространство которого делится на две части. Нижний уровень – топка, куда кладут и где разжигают дрова. Второй уровень заполняется горячими газами – продуктами сгорания и тления дров. Изогнутые трубы опоясывают и сам цилиндр печи. По этим трубам в устройство поступает холодный воздух. В топке он сталкивается с горячим контуром, в результате чего образовывается быстро перемещающийся поток воздуха. Он на большой скорости вырывается во внешнее пространство и выводит с собой тепло топки.

Печь булерьян

Ранее мы рассказывали, как самостоятельно сделать печь булерьян. Советуем вам прочитать данное руководство.

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.

Достоинства печей-каминов и недостатки

Ни один отопительный агрегат не лишён недостатков, которые следует описать в первую очередь. Итак:

Режим работы – ручной. Придётся постоянно подкладывать дрова и оптимизировать тягу. КПД, в отличие от газового котла или электрического, невысокий – 75-80%.

Однако эти недостатки с лихвой перекрывают достоинства. Это:

• Невысокая стоимость агрегата.
• Возможность комбинирования с другими носителями – дизель, антифриз.
• Топливо для дровяного камина дешевле электричества.
• Быстрый нагрев помещения.
• Любая печь-камин с водяным отоплением независима от энергоресурсов.
• Прекрасный атрибут интерьера.

И это ещё не всё. Модели совмещают в себе не только отопительные функции, но и варочные – это прекрасное приобретение для дачи, где другого источника тепла и ресурсов для приготовления еды не предусмотрено. Недостатки, весомые для приобретателей, легко устраняются, если модернизировать систему.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

• Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.

Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

• Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

• Расширительный бак монтируют в наивысшую точку системы.

В самотечной системе трубы находятся под уклоном не менее 3°.

Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

• Возможность приготовления пищи.

Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Печь с водяным контуром для отопления дома: устройство и выбор

О топительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

Cхема печи с водным контуром

Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт

Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива

Если вы используете дрова, то этот процесс будет очень трудоемким

Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций. Расчет объема теплоносителя

Это нужно знать для того, чтобы смонтировать теплообменник к системе

В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Цены на печи

Рынок достаточно конкурентный и можно найти агрегат под свой бюджет и под свои параметры. Купить печь можно как в интернет магазине, так и специализированных точках/магазинах в вашем городе или регионе. Приведем пример пары популярных моделей.

Огонь — Батарея 7Б антрацит

• Объем помещения, м³: 150
• Объем топки, л: 45
• Габариты, (ВхШхГ) мм: 760х370х680
• Масса печи, кг: 54
• Диаметр дымохода, мм: 120
• Объем бака теплообменника, л: 1,3
• Цена: 16-19 тыс. руб.

Печь — камин Ангара Аква

• Площадь помещения до 90м²
• Полная мощность, кВт: 18
• Мощность водяного контура, кВт: 9
• Объём теплообменника: 4 л
• Габариты печи: ВхШхГ, мм: 1020х550х490
• Масса печи кг: 150
• Диаметр дымохода, мм: 150
• Подключение дымохода верхнее, заднее
• Цена: 32-37 тыс. руб.

Твердотопливные котлы. которые так же имеют водяной контур. Котел комбинированного или твердотопливного типа позволяет отопить помещение до 170 кв. м. Такие котлы могут функционировать как на дровах, так и на электричестве. Изготавливаютсяв основном из крепкой стали.Печь-Камин с водяным контуром (бывают так же с плитой и грилем). Такие термокамины имеют не высокий КПД по сравнению с печами, но тоже могут подключаться к системе отопления и отапливать несколько комнат небольших площадей. Подробнее читайте в статье про камины с водяным контуром .

Чтобы не ошибиться в выборе и приобрести действительно надежную и удобную во всех отношениях печь длительного горения с водяным контуром, следует изучить всевозможную информацию, представленную торговыми компаниями или отзывами покупателей. Нужно изучить характеристику устройства в совокупности, то есть важны не только технические параметры прибора, но и его габариты, внешний вид, стоимость, дополнительные функции. Соизмерьте параметры своего дома и особенности его конструкции с возможностями той или иной модели.

Но если вы не уверены в своих силах или хотите сэкономить свое время, то обратитесь к профессионалам, они за умеренную плату составят проект и предложат различные варианты для реализации вашей идеи.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

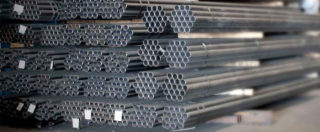

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.
