Однотрубная система отопления частного дома своими руками

Правила монтажа

Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:

Для резки труб на отдельные заготовки рекомендуется использовать специальные ножницы, оборудование или острый нож

При этом важно соблюдать угол 90°.
Дополнительная установка держателей поможет увеличить надежность крепления трубопроводов, а также предотвратить их возможное провисание.
Прежде чем приступить к процессу монтажа, необходимо проверить все изделия на наличие каких-либо загрязнений на внутренних стенках.
Наиболее оптимальный температурный показатель в помещении при монтаже отопительной системы – +5 °C.
Для трубопроводов из полипропилена должна осуществляться защита от воздействия высоких показателей температуры и механических факторов.
Надежность и качество крепежа фитингов можно повысить, если использовать при монтаже ФУМ-ленту.
Перед тем как использовать сварочный аппарат, его следует разогреть до требуемой температуры.

Особенности материалов, которые нужно учесть при монтаже

Чтобы система функционировала правильно, в процессе монтажа необходимо принимать во внимание некоторые особенности ПП рукавов. Одна из них — линейное расширение

Это явление вызывает изменение температур внешних и внутренних. В результате нагрева пластиковый рукав начинает провисать. Компенсирует линейное расширение правильная укладка трубопровода, гарантирующая свободу его перемещения в пределах значения линейного расширения.

Для этого применяют крепежные хомуты, компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные детали. Иногда устранить провисание можно путем штробления стены и укладки в нее рукава или установкой дополнительных клипс. Если эти действия не помогают, применяют радикальные меры — отсоединяют рукав в районе «американок», отрезают провисающий участок, американку перепаивают, затем закручивают.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

• Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
• Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
• Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Возможные схемы отопления и правила монтажа

Существует несколько схем создания системы отопления. Они различаются своими возможностями и параметрами:

• системы с горизонтальными или вертикальными стояками. Схема зависит от расположения труб. На производительность системы расположение труб не влияет;
• системы с нижней или верхней подводкой воды. Более предпочтительно выглядит вариант с верхней подводкой, так как в такой системе вода движется самотеком, сверху вниз.

Магистраль отопления при верхней разводке располагается, как правило, в чердачном помещении. Оттуда вода поступает по стоякам к приборам отопления. При нижней подводке горячая вода подается под давлением снизу вверх. Нижняя подводка используется преимущественно в многоэтажных домах, где ее давление обеспечивается насосом. Верхняя же разводка более распространена в одноэтажных домах и в коттеджах.

После того, как куплены все необходимые материалы для системы отопления, можно приступать к непосредственному монтажу системы. Установка горячего трубопровода из полипропиленовых труб производится в строго определенном порядке. Вначале производится расчет длины коммуникаций и их примерка по месту.

Резать ПП трубы рекомендуется только острым инструментом, который обеспечивал бы прямой угол на срезе. Для этого можно использовать электролобзик, болгарку, ножницы по металлу или труборез.

Поскольку мы используем для отопления армированные изделия, то имеющуюся на концах труб металлическую оболочку следует удалить. Сварка труб производится при помощи специального сварочного аппарата. Место соединения трубы и фитинг прогреваются аппаратом до температуры 260 градусов, после чего соединяются вместе. После этого соединение фиксируется в неподвижном положении в течение минимум двух минут. Это гарантирует качественное соединение полипропилена.

Каждый сварочный аппарат имеет регулировку температуры. Это облегчает его использование. Ориентировочное время разогрева полипропилена составляет около 5 секунд. При достаточном нагреве на трубе появляется отбортовка. Муфта также доходит до борта. Это является сигналом к соединению деталей между собой.

Трубы отопления должны иметь жесткую опору. Они могут крепиться к стенам с шагом около 50 см. Если коммуникации проходят вдали от стен, то необходимо обеспечить для них упор или создать подвесы. Это помогает защитить трубы от возможного провисания. Для облегчения эксплуатации и для возможности быстрого ремонта в аварийной ситуации следует принять дополнительные меры. Для этого нужно разделить систему отопления на различные участки, на каждом из которых установить перекрывающие краны.

https://youtube.com/watch?v=Qw2Nvx1gtO0

Отопление полипропиленовыми трубами своими руками особой сложности не представляет. После окончания монтажа следует провести испытания системы. Для этого включают отопление, плавно увеличивая давление в системе. Испытания рекомендуется проводить в течение часа. За это время все возможные протечки дадут о себе знать.

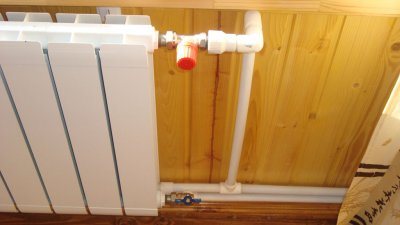

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

• Равномерное распределение тепла по всему объекту.
• Минимальные потери давления.
• Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
• Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

• Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
• Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
• Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
• Простой проектный процесс, без сложных расчетов.
• Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Характеристики ППР труб

Трубы ППР отличаются следующими характеристиками:

Устойчивы к износу

Их активно можно использовать и при холодном, и при горячем водоснабжении.
Так как они обладают легкостью, то их очень легко транспортировать в любое удобное рабочее место.
В процессе монтажа они не требуют специальных знаний или навыков.
В процессе обслуживания они неприхотливы и достаточно просты.
Также они обладают таким свойством, как герметичность, что особенно важно для труб любой сложности.
Такие трубы не требуют дополнительного окрашивания, что также позволяет экономить денежные средства.
Данный материал не позволяет различным вредным микроорганизмам размножаться. Минеральные отложения также не появляются с течением времени.
Если говорить про безопасность таких труб, то они не выделяют никакие вредные вещества и совершенно не влияют на состав воды.
В процессе движений жидкостей по трубам совершенно отсутствуют какие-либо вибрации. Гидравлическое сопротивление имеет очень низкий коэффициент.
Если имеются блуждающие токи, то ППР трубы не пропускают их.
Такой вид труб устойчив к любым видам воздействиям, от механического до химического.
Данный материал может с легкостью выдерживать различный напор воды.
Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов

При этом они не меняют своей формы и не деформируются.

Гидравлическое сопротивление имеет очень низкий коэффициент.
Если имеются блуждающие токи, то ППР трубы не пропускают их.
Такой вид труб устойчив к любым видам воздействиям, от механического до химического.
Данный материал может с легкостью выдерживать различный напор воды.
Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов. При этом они не меняют своей формы и не деформируются.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
4. Его использование положительно влияет на теплоотдаче системы.
5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

1. PN25.
2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб. Оптимальный вариант – армированные трубы из полипропилена.

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:

В этом проекте должны быть следующие моменты:

1. Чертеж котловой обвязки.
2. Все диаметры используемых труб.
3. Нюансы крепления и монтажа всех отопительных приборов.
4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

4 Применяемые монтажные схемы

Стандартные часто используемые схемы подключения отопительных приборов к магистрали, применяемые для монтажа полипропиленовых труб, не отличаются от таковых из других видов материалов. Здесь возможна классификация схем по трем параметрам:

• По расположению водных магистралей.
• По числу стояков.
• По количеству труб для циркуляции теплоносителя.

Существующие схемы подключения отопительных приборов к магистрали

Варианты реализации схемы по расположению водной магистрали

Различают 2 типа подвода теплоносителя:

1. 1. Верхняя подводка. В таком случае водопровод, по которому осуществляется подача горячего теплоносителя, располагается сверху. Это может быть чердачное помещение либо закрепление на потолке под слоем отделочных материалов. Нижний, обратный канал прокладывается под полом или в подвале. Питание нагревательных приборов теплоносителем осуществляется по вертикальным стоякам. Преимуществом такой разводки является отсутствие необходимости в циркуляционном котле, что будет актуальным в случае, если частное домовладение находится в районе, имеющем перебои с электроснабжением.
2. 2. Нижняя подводка. В данном случае подача и отвод воды осуществляется по трубопроводам, расположенным снизу помещения, в полу, либо в подвальном помещении. Плюсами данной системы является экономия на материалах и равномерный нагрев всех обогревающих приборов, существенный недостаток – невозможность реализации без использования насоса принудительной циркуляции.

Разводка по числу стояков

В зависимости от количества подающих горячий теплоноситель стояков возможны следующие варианты:

1. 1. Схема с одним стояком. Данный вариант целесообразен для использования в небольших двух – трехэтажных коттеджах, когда площадь каждого этажа относительно мала. Подача воды здесь осуществляется по одному стояку на все этажи, от которого далее осуществляется разводка по всем комнатам этажей.
2. 2. Схема с несколькими стояками. В этом случае устанавливается несколько стояков, которые питают по одному радиатору в отдельных помещениях на каждом этаже. Подключаются стояки к котлу отдельными магистралями. Данная схема отлично подойдет для домов большой площади. Благодаря автономности каждого стояка, в случае поломки нет необходимости в отключении всей системы, достаточно перекрыть один стояк, к которому подключен поврежденный элемент и произвести ремонт.

Разводка по количеству трубопроводов

Здесь возможны к реализации два варианта монтажа магистрали:

1. 1. Однотрубная магистраль. При такой схеме подача теплоносителя к обогревательным приборам осуществляется по одному трубопроводу, последовательно, от прибора к прибору. Существенным недостатком данной схемы является последовательное остывание теплоносителя, вследствие чего отопительные приборы, которые находятся в конце магистрали не будут хорошо прогреваться. Поэтому применение этого способа целесообразно в небольших домах с числом радиаторов отопления не более трех.
2. 2. Двухтрубная магистраль. Здесь подача теплоносителя осуществляется по первичному трубопроводу параллельно во все радиаторы, а отвод – по обратному каналу. Благодаря этому, температура всех радиаторов одинакова и может регулироваться индивидуально, при наличии специального регулятора. Плюсом системы является возможность перекрытия одного из отопительных приборов в случае его выхода из строя, без остановки всей системы.

Таким образом, выбирая схему монтажа трубопровода отопления в частном доме, стоит присмотреться к варианту с одним стояком и двухтрубной системой на каждом этаже и нижней подводкой с двухтрубной схемой в случае одноэтажного строения. Данные способы наиболее практичны, ремонтопригодны и экономичны.

Разновидности «Ленинградки»

Вертикальное подключение.

Горизонтальное подключение.

В зависимости от расположения стояков, «ленинградка» подразделяется на горизонтальную и вертикальную схемы. Первая используется для одноэтажных домов, а вторая устанавливается в строениях с двумя этажами.

По способу движения теплоносителя данная система отопления может быть с естественной и принудительной циркуляцией. Естественное движение жидкости по цепи осуществляется за счет определенного расположения нагревательного элемента, расширительного бака и труб. Как правило, контур, по которому циркулирует вода, устанавливается под наклоном.

Принудительное движение теплоносителя обеспечивается при помощи специального насоса, который встраивается в конструкцию. Обычно данный прибор монтируется в контур, который отвечает за обратное направление жидкости в систему.

Кроме вышеперечисленных, система отопления «ленинградка» разделяется на открытый и закрытый типы конструкции.

Открытая разновидность отопительной системы

Однотрубная «ленинградка» с нижним подключением радиаторов.

Отопительная система «ленинградки» открытого типа представляет собой конструкцию, где теплоноситель от нагревательного прибора поступает по магистрали в первый радиатор в цепи, затем в следующий и так доходит до конечного. После чего жидкость идет по обратному стояку снова в котел и далее по той же схеме.

Данный процесс циркуляции подразумевает, что объем теплоносителя при нагревании увеличивается, соответственно, его излишки должны выходить в специальный прибор.

При подключении радиаторов к системе могут быть использованы такие способы как последовательный, диагональный и параллельный. Самым оптимальным вариантом считается последний из них, так как каждый радиатор подключается отдельно к стояку, что позволяет демонтировать его при необходимости, при этом не отключая полностью отопительную конструкцию.

«Ленинградка» закрытого типа

Схема «ленинградки» закрытого типа.

Данная схема предполагает установку мембранного расширительного бачка, который создает в конструкции избыточное давление в пределах 1,5 атмосфер. Система закрытого типа нуждается в монтаже дополнительного оборудования, такого как манометр, воздухоотводчик и предохранительный клапан.

Выбор ПП труб отопления

Отопительные системы создаются из полипропиленовых труб с армированием и слоем из антидиффузионного материала, закрывающего доступ кислорода

Поэтому нужно обращать внимание на маркировку

ПП трубы

Если необходимо полимерный тепловой контур соединить с твердотопливным котлом. Сначала монтируется участок на подаче и возврате длиною не меньше 1,5 м из стали или меди.

Как подобрать диаметр

Точный подбор сечений и длин отдельных участков трубопроводной системы осуществляется с помощью гидравлического расчета. Если площадь дома не превышает 250 м², вычислительный процесс можно не проводить.

Диаметр подбирается исходя из требуемой общей мощности батарей. При этом сечения магистральных труб и стояков будут больше по сравнению с такими же размерами подводящих и отводящих участков возле каждого радиатора.

Гидравлический расчет позволяет определить:

• требуемый объем теплоносителя;
• потери напора во всей трубопроводной системе и на участках от котла или насосного агрегата до каждой батареи.

Для определения расхода нагретой воды тепловые потери дома делятся на произведение теплоемкости теплоносителя и разности его температур на выходе и входе в теплогенерирующую установку

Скорость перемещения воды рассчитывается отношением ее расхода на определенном участке к площади сечения трубопровода.

Потеря напора вычисляются путем произведения длины трубы с одинаковым диаметром и удельной потери на трение. Последнее значение берется из справочной литературы или узнается у производителя.

Для фитингов, арматуры и оборудования рассчитываются потери сопротивления. Искомая величина определяется произведением плотности теплоносителя, его скорости в квадрате, которая делится на два, и специального коэффициента, указывающегося компанией-производителем.

Все полученные значения сопротивлений суммируются. Результат сравнивается с контрольными величинами. Безошибочный гидравлический расчет смогут выполнить специалисты с квалификацией.
