Однотрубная система отопления ленинградка: схемы устройства

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

• горизонтальную;
• вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Технология установки системы Ленинградка в частном доме

Если будет делаться ленинградская система отопления частного дома своими руками, то нужно пошагово разобраться в технологии монтажа. Если планируется скрытая прокладка трубопровода, то на подготовительном этапе в стеновой поверхности делают штробы для прокладки труб. Поскольку теплопотери при скрытой прокладке повышаются, трубы утепляют специальным материалом. При открытой разводке утеплять трубопровод не нужно.

Выбор трубопровода и батарей

Для устройства разводки можно использовать металлические или пропиленовые трубы. Трубопроводы из полипропилена проще и быстрее монтируются, но не применяются в северных широтах. Это связано с высокой температурой теплоносителя, что может привести к разрыву трубопровода.

Для выбора диаметра трубопровода учитывают число радиаторов:

• для подключения не больше пяти приборов применяют трубы диаметром 2,5 см (радиаторы устанавливают на байпасы сечением 20 мм);
• чтобы сделать контур из 6-8 отопительных приборов, используют трубы сечением 32 мм, а байпас диаметром 25 мм.

Не менее важно правильно определить количество секций, потому что на выходе из каждой батареи температура теплоносителя понижается на 20°С. Хоть она и смешивается с теплоносителем с высокой температурой (70 градусов), все равно на входе в следующий прибор вода немного прохладнее

Таким образом, при прохождении каждого последующего радиатора температура циркулирующей жидкости будет ниже.

Чтобы компенсировать теплопотери и повысить теплоотдачу радиаторов, число секций в каждом последующем отопительном приборе увеличивают. Чтобы правильно рассчитать теплоотдачу и количество секций, учитывают, что тепловая мощность первого прибора в контуре равна 100%, на второй радиатор требуется 110% тепловой мощности, на третью батарею – 120% и так далее. Иными словами требуемую тепловую мощность каждого следующего прибора в контуре увеличивают на 10%.

Монтаж

Выше мы разобрались, что такое Ленинградка в отоплении, теперь пришла очередь поговорить о монтаже системы. В таких контурах батареи обязательно устанавливаются на байпасах. Для этого они встраиваются в магистральный трубопровод на отдельных отводах. Причем расстояние между каждым отводом нужно точно вымерять. Допускается погрешность не больше 2-х миллиметров. Благодаря такой точности расчетов шаровые краны с американкой и отопительные приборы можно установить правильно.

На отводы устанавливают тройники. Одно отверстия выделяют для установки байпаса. Чтобы установить второй тройник, нужно измерять расстояние между центральными осями отводов

Важно не забывать, что этот размер изменится после установки байпаса

Во время сваривания металлических трубопроводов стараются, чтобы не образовывались внутренние наплывы. Когда байпас будет соединяться с магистралью, сначала приваривают тот его край, который позволит безопасно установить другой конец.

На радиаторы устанавливают угловые вентили и комбинированные муфты. Затем монтируют байпасы с отводами. Для этого длину отводов вымеряют отдельно. Излишек трубы срезают, а комбинированную муфту убирают. После этого муфты фиксируют на отводах сваркой.

Перед первым запуском из системы спускают воздух через краны Маевского. После запуска проводится балансировка работы игольчатых клапанов, чтобы выровнять температуру во всех отопительных приборах.

Технология монтажа ленинградской системы в частном доме

Теперь разберемся, как делается отопление в частном доме Ленинградка. Если планируется выполнить скрытую прокладку трубопроводов, то нужно заранее подготовить штробы в стенах. Чтобы защититься от теплопотерь, трубопровод обязательно утепляют. Если делается видимая разводка, то трубы не надо утеплять.

Выбор радиаторов и трубопроводов

Разводка отопления Ленинградка в частном доме может быть выполнена из стальных или полипропиленовых труб. Последняя разновидность отличается быстротой и простотой монтажа, но не подходит для северных широт. Это связано с тем, что здесь теплоноситель подогревается до более высокой температуры, что может привести к разрыву труб. В северных регионах используют только стальные трубопроводы.

В зависимости от числа отопительных приборов выбирают диаметр труб:

• Если количество радиаторов не превышает 5 штук, то достаточно труб диаметром 2,5 см. Для байпаса берут трубы сечением 20 мм.
• При количестве отопительных приборов в пределах 6-8 штук используют трубопроводы сечением 32 мм, а байпас делают из элементов диаметром 25 мм.

https://youtube.com/watch?v=V0khsflZMGg

Поскольку температура теплоносителя на входе в батарею отличается на 20°C от его температуры на выходе, важно точно рассчитать количество секций. Затем вода из радиатора снова смешивается с теплоносителем с температурой 70°C, но все равно одна будет на несколько градусов прохладнее при попадании в следующий отопительный прибор. Таким образом, при каждом прохождении батареи температура теплоносителя снижается

Таким образом, при каждом прохождении батареи температура теплоносителя снижается.

Для компенсации описанных тепловых потерь количество секций в каждом следующем отопительном агрегате увеличивают, чтобы повысить теплоотдачу прибора. При расчете на первый прибор закладывают 100 процентов мощности. Второму прибору требуется 110% мощности, третьему – 120 и т.д. Иными словами, с каждым последующим агрегатом требуемую мощность увеличивают на 10%.

Технология монтажа

В ленинградской системе все отопительные приборы устанавливаются на байпасах. То есть монтаж каждой батареи в магистраль на специальных отводах из труб. Для правильного монтажа меряют расстояние между соседними отводами (погрешность составляет максимум 2 мм). Благодаря этому будет несложно установить американки с угловыми кранами и батареи.

На отводы устанавливают тройники, а для монтажа байпаса оставляют одно незакрытое отверстие. Чтобы закрепить другой тройник, нужно перемерять расстояние между центрами отводов. Причем в процессе измерения надо учитывать габариты после установки байпаса.

В процессе сваривания стальных трубопроводов стараются избегать наплывов изнутри. В ходе монтажа байпаса на магистраль сначала приваривают более сложный участок, ведь иногда практически невозможно завести паяльник между трубой и тройником.

Отопительные приборы фиксируют на угловых вентилях и муфтах комбинированного типа. Затем монтируют байпас. Длину его отводов измеряют отдельно. При необходимости лишние куски обрезают, заново устанавливают комбинированные муфты.

Перед первым запуском нужно спустить воздух из системы. Для этого открывают краны Маевского на радиаторах. После запуска выполняется балансировка сети. Путем регулировки игольчатых клапанов выравнивается температура во всех отопительных приборах.

Особенности монтажа

В общих чертах установка «Ленинградки» после завершения подготовительного этапа выглядит следующим образом:

1. Трубы укладывают по периметру помещения, с уклоном более 1 см на метр при естественной циркуляции теплоносителя. Использование циркуляционного насоса позволит укладывать трубы на одном уровне.
2. Устанавливают радиаторы.
3. Делают врезку вертикального стояка для расширительного бачка. Бачок монтируют на верхней точке трубы.
4. Устанавливают котёл.
5. Подключают батареи, краны, клапаны, регуляторы и пр.
6. Систему с принудительной подачей оборудуют электронасосом, который располагают на подающей (отводящей) трубе, после бачка и фильтра с краном.

Монтаж системы отопления

Неоспоримое преимущество «Ленинградки» — простота монтажа и эксплуатации. Если нужно заменить вышедший из строя элемент, вы без проблем найдёте деталь на прилавках магазинов. «Ленинградка» доступна для монтажа своими руками при минимальных технических навыках и умении обращаться со стандартным набором инструментов.

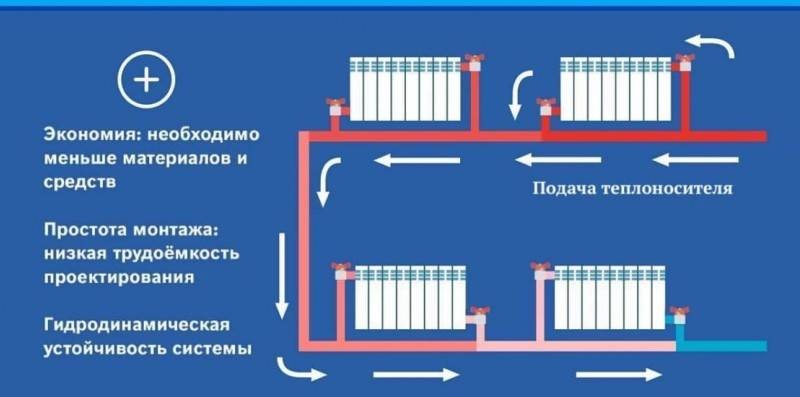

Достоинства и недостатки Ленинградской системы отопления

По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.

Среди достоинств системы можно назвать:

• простота и легкость монтажа;
• отсутствие необходимости в дорогом профессиональном оборудовании;
• возможность регулирования интенсивности обогрева;
• органично смотрится в интерьере;
• магистральные стояки можно легко замаскировать;
• грамотно продуманная система надежна в работе;
• возможна естественная циркуляция воды.

Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:

1. При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
2. Горизонтальная разводка не оставляет возможности для подключения теплого пола.
3. Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.

Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:

• подающая труба должна быть установлена с некоторым наклоном;
• при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
• чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
• при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
• постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;

При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.

Монтаж обогревательной конструкции «Ленинградка»

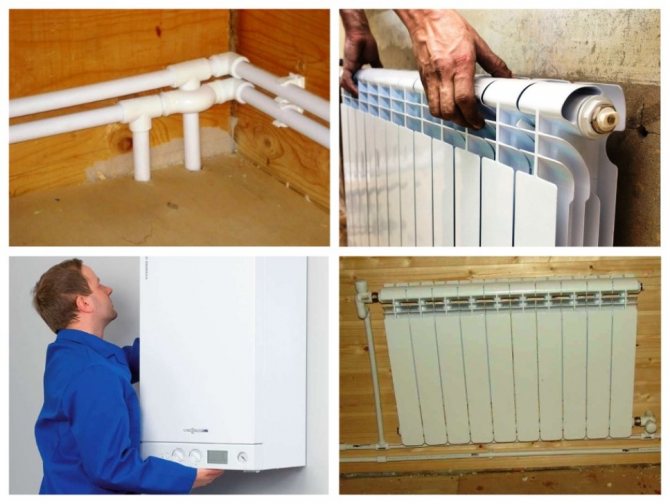

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

• котел для нагрева теплоносителя;
• металлический или полипропиленовый трубопровод;
• радиаторы (батареи);
• расширительный бак или бачок с клапаном (для открытой системы);
• тройники;
• насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
• шаровые краны;
• байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

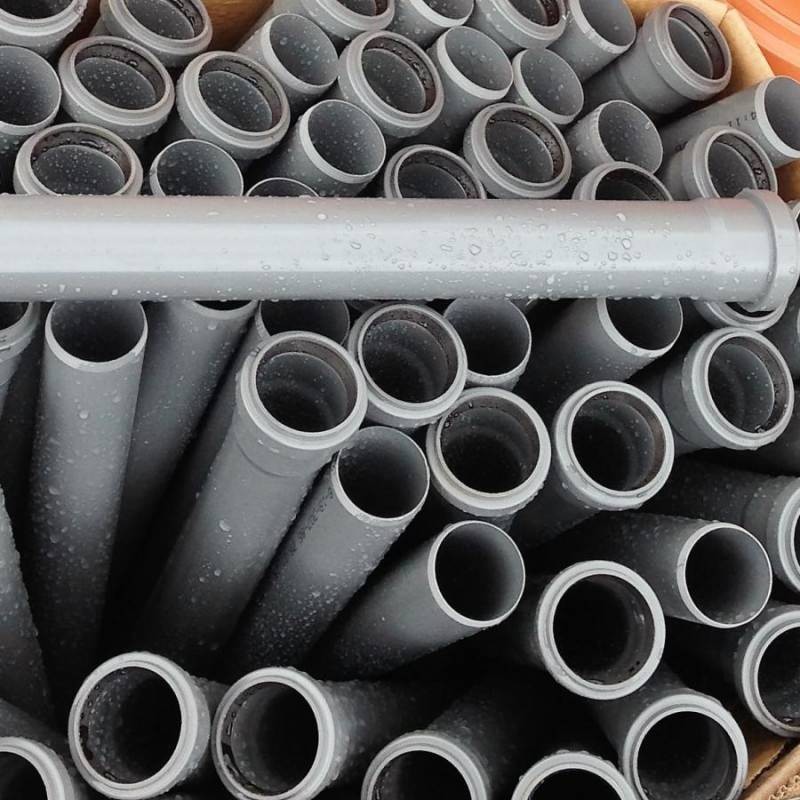

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Прокладываем трубы своими руками

Перед выполнением работ необходимо составить подробный проект отопительной системы. На данном этапе следует выбрать одну из двух описанных ранее схем: вертикальную или горизонтальную. Руководствоваться следует своими предпочтениями и особенностями помещений.

Затем необходимо выбрать наиболее подходящий тип теплоносителя: антифриз или воду. Первый, разбавив с водой, лучше применять при вертикальной развязке, чтобы он не замерзал на чердаке в холодную пору. Второй можно смело заливать в магистраль с горизонтальной развязкой.

Приступаем к работе

Вначале необходимо определить, каким будет отопительный котел для системы отопления ленинградка и где его лучше расположить. Чаще всего устанавливают газовый напольный отопительный аппарат, который размещают в подвальном помещении. Необходимо побеспокоиться о безопасности, надежно защитив поверхности вокруг и обложив пол листовым железом.

Затем придется подумать о дымоходе. Его тип и конструкционные особенности будут зависеть от разновидности выбранного котла

Очень важно, чтоб он обеспечивал достаточный уровень тяги и при этом не пропускал дым внутрь, удаляя наружу

Следует приступить к подключению главной магистральной трубы, у которой самый большой диаметр. Специалисты рекомендуют выбирать один из следующих вариантов:

1. Металлопластик (26 мм и более)
2. Оцинковка (22 мм и более)
3. Сталь (22 мм и более)

Можно воспользоваться полипропиленовыми трубами. Однако у них значительно выше теплообмен с окружающей средой, поэтому они не пригодны в системах с 3-мя и более радиаторами. Разводящие ветви выполняются из труб меньшего диаметра.

Над отопительным котлом необходимо надежно зафиксировать расширительный бак. Его высота должна быть не менее 3 м от отопительного прибора.

Далее прокрадывается труба по всему дому и параллельно ней врезается каждый из радиаторов отопления. Нужно стараться выполнять как можно меньше изгибов при прокладке магистрали. Размещать батареи рекомендуется под оконными проемами.

Замкнуться система отопления ленинградка должна именно на котле. В конце рекомендуется расположить фильтрующий элемент, который будет удалять из теплоносителя различные примеси. Также предусматривается узел, через который система будет заполняться водой или опорожняться.

Несмотря на простоту Ленинградки, никто не запрещает вносить в нее некоторые модификации, упрощающие эксплуатацию и обслуживание. Установив краны перед каждым отопительным прибором и терморегуляторы, можно достигнуть следующих преимуществ:

• Отопление будет управляемым, позволяя устанавливать такую комнатную температуру, при этом каждая батарея будет регулироваться отдельно
• Появляется возможность отапливать только жилые комнаты и перекрывать циркуляцию теплоносителя по радиаторам в нежилых помещениях

Особенности Ленинградки с вертикальной обвязкой

Остановившись на вертикальной схеме, необходимо выбрать метод циркуляции теплоносителя:

• Принудительная
• Естественная

Принудительная циркуляция более распространенная, так как она не зависит от характеристик используемой трубы. Теплоноситель поднимается наверх посредством установленного насоса.

Если циркуляция жидкости естественная, диаметр труб нужно будет увеличить. Рекомендуется использовать изделия, у которых внутреннее сечение более 25 мм. Что касается материала изготовления, стоит отказаться от стальных труб, чтоб уменьшить внутреннее сопротивление.

Подводим итоги

Безусловно, система отопления ленинградка будет популярна многочисленные следующие годы. Она проста и максимально эффективна, легко возводится, эксплуатируется и ремонтируется в случае поломок. Однако чувствуя неуверенность в своих усилиях, рекомендуется обратиться за помощью к специалистам.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

https://youtube.com/watch?v=eUpxNS3U8fE
