Зима скоро: однотрубная система отопления частного дома

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

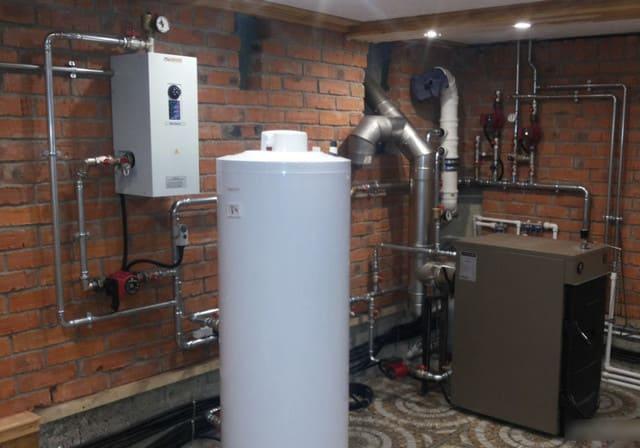

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры.

Достоинства, особенности отличие однотрубной системы отопления:

1. Соблюдение гидродинамического равновесия в системе;
2. Простой проект, быстрый монтаж;
3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления;
4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления;
2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения;
3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов;
4. Нельзя регулировать температуру в каждом отдельном радиаторе;
5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше — однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
7. Однотрубное отопление опрессовывается и запускается в работу.

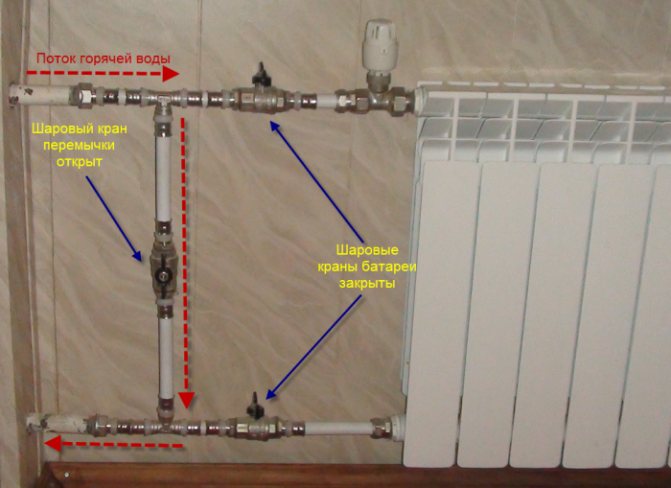

Байпас и устранение недостатков

Радиаторы с нижними стояками могут нагреваться неравномерно – как правило, верхняя часть нагревается меньше. Байпас же замыкает циркуляцию теплоносителя. Проще говоря, это отрезок трубы, соединяющий стояки так, чтобы горячая жидкость из подачи шла сразу в обратку.

Есть еще один способ устранения недостатков. Так, приборы отопления параллельно врезаются в магистраль, снабжаются клапанами и регулировочными кранами. В результате скорость движения теплоносителя увеличивается, устраняется перепад температур, появляется возможность ремонта прибора без слива жидкости. Такое подключение особенно необходимо, когда помещение слишком нагревается.

Байпасы имеют клапаны для перекрытия, их можно включать и выключать. Такой прибор можно самостоятельно сварить из остатков труб. Окружность байпаса должна быть меньше, чем у стояков – в противном случае вода не будет распределяться между ним и радиатором, а полностью попадать в обратку.

Перед отверстием для входа у крайнего сегмента батарей монтируется терморегулятор — это сделает управление ими еще более удобным.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.

Общий обратный коллектор, проходящий через коридор, позволяет сохранить небольшой диаметр кольцевой линии. Если его убрать, сечение труб вырастет до Ø25 мм (внутренний)

Итак, для устройства однотрубного отопления понадобится:

• труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
• тр. Ду25 Ø32 мм на обратку – 10 м;
• тр. Ду10 Ø16 мм на подводки – 8 м;
• тройник 25 х 25 х 16 (наружный размер) – 16 штук;
• тройник 25 х 25 х 20 – 1 шт.

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

• тр. Ду15 Ø20 мм – 68 метров (магистрали);
• тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
• тройник 20 х 20 х 16 мм – 16 шт.

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Watch this video on YouTube

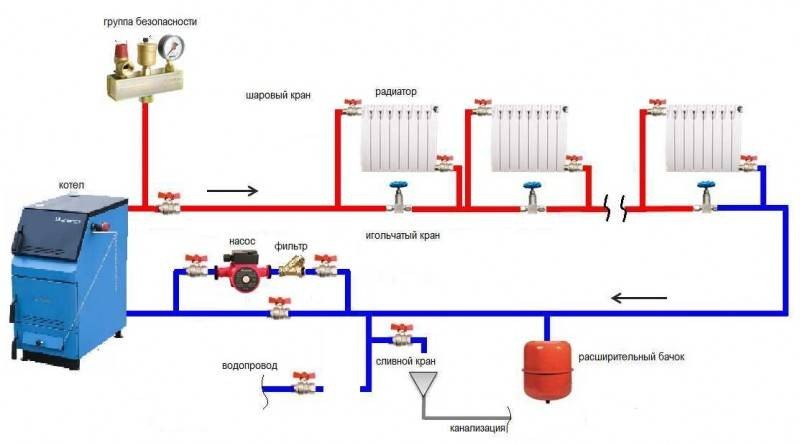

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Как рассчитать оптимальное количество секций радиатора

Климатические показатели в помещениях должны отвечать требованиям СНиПа 41-01-2003, там же дается и методика расчета. Это довольно сложные вычисления, сделать их без серьезных знаний теплотехники невозможно

Перечислим только несколько исходных данных, которые принимаются во внимание во время проведения расчетов

Файл для скачивания — СНиП 41-01-2003

1. По помещению. Объем, теплопроводность стен, потолка и пола, климатическая зона расположения, максимальные значения температур, количество и характеристики оконных и дверных проемов, кратность воздухообмена системами вентиляции, пространственное расположение помещения и т. д.
2. По отопительным системам. Температура теплоносителя на входе и выходе, скорость и тип теплоносителя, физические характеристики теплообменников, общая мощность теплового котла и т. д.

Приблизительный расчет количества секций алюминиевых радиаторов на комнату

Таблица примерных расчетов

Это значит, что точные расчеты самостоятельно вам не сделать. Для таких случаев существуют общие рекомендации практиков, которых вполне достаточно для монтажа отопления. Тем более, что сегодня на каждой батарее можно регулировать мощность теплоотдачи с учетом фактических условий.

Хотя батарее греют объем воздуха, для простоты расчетов употребляются квадратные метры помещения, при этом берется стандартная высота комнат. Для зданий, коэффициент теплопотерь которых не выходит за требования существующих нормативных актов, можно считать, что на обогрев 1 м2 достаточно 100 Ватт.

С учетом конкретных архитектурных характеристик помещений можно более точно узнать затраты тепловой энергии по формуле

КТ (количество тепла) = 100 Вт/м2 × П × К1 × К2 × К3 × К4 × К5 × К6 × К7, где

• П – площадь помещения в квадратных метрах;
• К1 – коэффициент остекления оконных проемов, может быть в пределах 1,27÷0,85 в зависимости от характеристик стеклопакетов. Для одинарных — 1,27, для двойных — 1,0, для тройных — 0,85;
• К2 – коэффициент теплоизоляции внешних стен. От 1,27 для стен толщиной в полтора кирпича до 0,85 с высокой теплоизоляцией. Определяется «на глаз»;
• К3 – отношение площади окон к площади пола.

Далее учитывается минимальная температура (К4), качество наружных стен (К5), тип чердака (К6) и коэффициент высоты потолков (К7). Общая потребность тепла должна отвечать мощности котла, чтобы котел не работал постоянно на критических режимах – лучше сделать запас по мощности приблизительно 20%.

Расчет количества секций радиаторов отопления

Конечно, никто из «любителей» и таких упрощенных расчетов не делает, да это и не нужно. Наш совет – берите примерно 120 Вт/м2, учитывайте теплоотдачу одной секции батареи (дается производителем), подсчитывайте общее количество секций для каждого помещения и соотносите ее с мощностью котла. Не пугайтесь, что будет слишком высокая температура и большие платежи за теплоносители – каждая батарея может отдельно регулироваться.

Правильно подобранное число секций обеспечит оптимальную теплоотдачу и создаст наиболее комфортные условия

Положительные стороны однотрубной системы

Преимущества однотрубной системы отопления:

1. Один контур системы располагается по всему периметру помещения и может пролегать не только в помещении, но и под стенами.
2. При укладке ниже уровня пола необходимо выполнить теплоизоляцию труб во избежание теплопотерь.
3. Такая система позволяет производить прокладку труб под дверными проемами, таким образом, снижается материалоемкость и, соответственно, себестоимость конструкции.
4. Поэтапное подключение отопительных приборов позволяет подключить к разводной трубе все необходимые элементы отопительной цепи: радиаторы, полотенцесушители, теплый пол. Степень нагрева радиаторов можно регулировать методом подключения к системе — параллельно либо последовательно.
5. Однотрубная система позволяет устанавливать несколько видов отопительных котлов, например, газового, твердотопливного или электрокотла. При возможном отключении одного можно сразу подключить второй котел и система будет и дальше продолжать отапливать помещение.
6. Очень важная особенность такой конструкции — возможность направлять движение потока теплоносителя в том направлении, которое будет наиболее выгодным для жителей этого дома. Сначала направить движение горячего потока в северные комнаты или расположенные с подветренной стороны.

Минусы однотрубной системы

При наличии большого количества преимуществ однотрубной системы, следует отметить и некоторые неудобства:

• При длительном простое системы — долгий ее запуск.
• При монтаже системы на двухэтажном доме (и более) подача воды в верхние радиаторы происходит очень высокой температуры, в нижние же — низкой. Отрегулировать и сбалансировать систему при такой разводке очень тяжело. Можно устанавливать ни нижних этажах большее количество радиаторов, но это повышает себестоимость и выглядит не очень эстетично.
• При наличии нескольких этажей или уровней — отключить один нельзя, поэтому при проведении ремонтных работ приходится отключать все помещение.
• При потере уклона в системе могут периодически возникать воздушные пробки, что снижает теплоотдачу.
• Высокие теплопотери в процессе эксплуатации.

Особенности монтажа однотрубной системы

• Монтаж отопительной системы начинается с установки котла;
• На всем протяжении магистрали должен быть выдержан уклон не менее 0,5 см на 1 п. м. трубы. При несоблюдении такой рекомендации на приподнятом участке буде скапливаться воздух и препятствовать нормальному течению воды;
• Для освобождения от воздушных пробок на радиаторах применяются краны Маевского;
• Перед подключаемыми отопительными приборами следует устанавливать запорные краны, в случае ремонта устройства не понадобиться сливать воду из всей системы или при необходимости, есть возможность немного отрегулировать температурный режим системы;
• Кран слива теплоносителя устанавливается в самой нижней точке системы и служит для частичного, полного слива или заполнения;
• При устройстве гравитационной системы (без насоса), коллектор должен быть на высоте не менее 1,5 метров от плоскости пола;
• Поскольку вся разводка выполнена трубами одинакового диаметра, их следует надежно крепить к стене, не допуская возможных прогибов, чтобы не скапливался воздух;
• При подключении циркуляционного насоса в сочетании в электрокотлом, их работа должна быть синхронизирована, котел — не работает, насос — не работает.

Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов.

Разводка системы может выполнять двумя способами:

• Горизонтальная
• Вертикальная.

При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока.

При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа.

Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов.

Порядок выполнения монтажных работ

Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети

Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
После проведения предыдущих шагов можно заняться установкой радиаторов

Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем (детальнее: «Как заполнять систему отопления закрытого типа»). Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключениесистема отопления закрытого типаВозможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими рукамиПример схемы однотрубного отопления частного дома на видео:
