Обратный клапан на воду, зачем нужен и как работает

Варианты подключения станции

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

• вода поступает в аппарат и давит на запорный орган;
• пружина, прижимающая запорный орган к седлу сжимается;
• запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
• при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

• подъемные;
• лепестковые;
• двустворчатые;
• гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Воздухоотводчики основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе :

• Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
• По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
• Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
• В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
• При потере герметичности.
• В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать :

1. Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
2. Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
3. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
4. Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Виды автоматического водопроводного затвора

Соленоидный клапан (его виды) бывают двух категорий, главным отличием которых является их принцип работы включения и выключения механизма:

• прямого действия;
• пилотного действия.

Кроме этого они бывают нескольких основных видов, у которых есть свои функциональные особенности. Устройства бывают:

• нормально открытыми (или нормально закрытый). В том случае, если на катушку не подается напряжение данное устройство остается в открытом (если это нормально открытый), и таким образом не препятствует движению потока. В случае с нормально закрытым клапаном все наоборот;
• бистабильными. Как только поступает напряжение, рабочие положения переключаются.

По виду катушек устройства делятся на:

• постоянного тока – катушка у устройств данного типа имеет малую силу электромагнитного поля;
• переменного тока – у данных устройств катушки обладают достаточно мощным электромагнитным полем.

Помимо того агрегаты подразделяются по типу работы:

• одноходовой;
• двухходовой;
• трехходовой.

У одноходовых всего один патрубок и они не могут совместить в себе разные потоки жидкостей. Двухходовые обладают двумя патрубками (входным и выходным). Принцип работы одноходового и двухходового устройства действует на методе функционирования шара или конуса, который используется для закрытия.

Трехходовые соленоидные клапаны для воды в своей конструкции имеют целых три патрубка и могут работать на основе смешения потоков жидкости. Кроме того, устройства данного типа могут контролировать и регулировать температуру с применением смешивания потоков воды. Существуют также взрывозащищенные модели, используемые в работе с взрывоопасными средами. Данные клапаны делаются и огнеупорных и прочных материалов. Есть также вакуумные клапаны.

По типу соединения с трубопроводом делятся на:

• фланцевые клапаны;
• резьбовые клапаны.

Полезная информация! Есть особый тип устройств называемый отсечным. Данный тип устройств мгновенно могут отключать трубопровод либо закупоривать одну из труб во время аварии.

Регулирующую и запорную арматуру необходимо выбирать и монтировать, только опираясь на расчеты произведенные ранее. Использовать тот или другой вид клапана (нормально закрытый, двухходовой, прямого действия и т.д.) необходимо в зависимости от типа трубопровода и от того, какой тип среды по нему транспортируется.

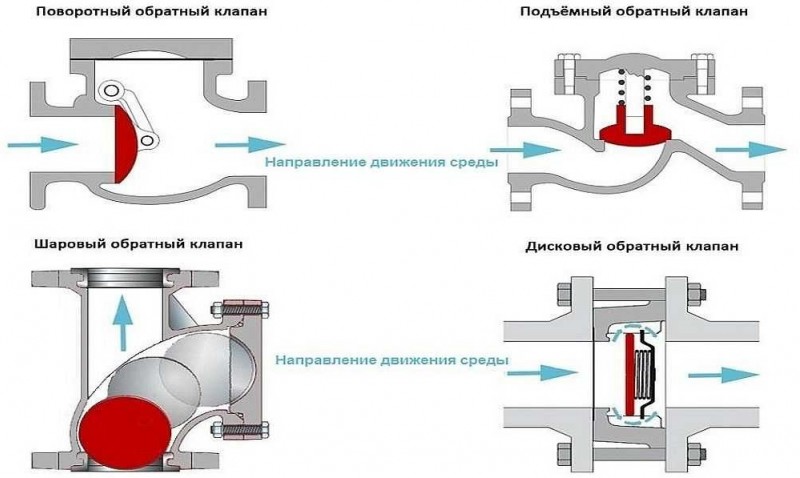

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Электромагнитный клапан для полива: схема работы

Клапан для воды удобно применять, поскольку он может служить в качестве обычного водопроводного крана при отключении электроснабжения. Чтобы его открыть, управляющий соленоид поворачивается на четверть оборота.

Когда катушка отключена, проход воды перекрыт. При срабатывании, когда сердечник втягивается, открывается проходное отверстие клапана. Через него вода поступает на полив или в бак. Чтобы перекрыть подачу жидкости, катушку отключают, и пружина снова возвращает сердечник электромагнита в исходное положение.

Электромагнитные клапаны работают при разном напряжении питания (12 В, 24 В,

220 В). Устройства бывают также нормально открытые и импульсные (переключение производится управляющим импульсом из одного положения в другое).

Клапан устанавливается в разрыв водопровода. К нему прокладывается управляющий кабель. К розетке подключается таймер и настраивается на нужное время. Если в электросети бывают сбои в подаче напряжения, настройку времени нужно периодически проверять или использовать автономный источник питания, например, аккумулятор.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

Обратите внимание! Диаметр и материал изготовления клапана должны соответствовать параметрам трубы. В противном случае используются специальные переходники с резиновым уплотнителем.. После выбора места установки следует отключить водоснабжение

Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении.

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратите внимание! Существуют модели аэратора, которые можно использовать в качестве отверстия для прочистки канализационной сети, что происходит после вынимания механизма клапана из трубы с заведением троса.

Канализационный обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Как прочистить засор в раковине, ванной, и унитазе, своими руками (прочитать подробнее)

Классификация клапанов

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость
