Все про расширительный бак для отопления: зачем он нужен, как работает и как его подобрать?

Монтажные хитрости: особенности выбора места для размещения бака, методы его установки и тонкости обслуживания

Следующим шагом станет выбор места, где впоследствии будет установлен расширительный бак. Для каждого из рассмотренных нами вариантов существует своя специфика:

Вид	Место для монтажа
Открытый	Самая высокая точка в отопительной системе (за счёт этого дополнительно удаляется из системы лишний воздух)
Закрытый	Прямой участок трубы перед циркуляционным насосом

Приступая к установке открытого бака, нужно постараться, чтобы он располагался над котлом. Так вы сэкономите место, соединив два устройства прямой трубой, а также повысите общую эффективность системы. Также не забудьте обеспечить отвод в канализацию из верхней части резервуара – в противном случае он может протекать либо даже разрушиться.

Монтаж подобного оборудования можно осуществлять самостоятельно, особое внимание уделите герметичности соединений

Для установки мембранного расширительного бака потребуется куда больше сноровки и свободного времени.

Иллюстрация	Описание действий
	Определяем оптимальное место в отопительном контуре и, если необходимо, готовим крепления (можно из подручных материалов, как показано на скриншоте)
	Подготавливаем так называемую группу безопасности, состоящую из регулирующих инструментов
	Соединяем все элементы воедино, применяя при этом герметик, монтажный лён или иные составы для изолирования теплоносителя
	Открываем все шаровые краны и заполняем систему жидкостью. Всё готово, можно пользоваться

В процессе эксплуатации необходимо периодически освобождать резервуар от воды, чтобы предотвратить обширную коррозию. Также не лишним будет время от времени контролировать текущее давление, особенно если у вас установлен расширительный бак закрытого вида.

Наличие сливного крана обеспечит лёгкое и своевременное избавление от лишнего объёма воды и воздуха

В случае поломок или разрушений возможен ремонт, но обычно это касается мембранных приборов. Осуществляется он следующим образом: https://www.youtube.com/watch?v=cVjOaXyYy9M Статья по теме:

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

• открытые;
• закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

• Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
• Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Правильный выбор

Правильно подобрать прибор можно, исходя из имеющегося отопительного оборудования, собственных возможностей, предпочтений.

Открытые расширительные устройства отлично справляются с проблемой компенсации перепадов давления обогревательной конструкции, но для большинства людей имеют слишком много недостатков.

Мембранные бачки станут отличным решением для стабильной работы системы отопления

Во время приобретения изделия, важно учесть некоторые нюансы. Первой, самой важной характеристикой агрегата является внутренняя мембрана

Данный разделитель должен спокойно переносить высокие температуры, нарастающее внутреннее давление. Нарушение целостности мембранного полотна происходит редко и случается только при неправильном запуске системы. В иных ситуациях нагрев, сжатие воздуха происходят постепенно, не оказывая разрушительного воздействия. Но температурные показатели могут достигать больших значений, поэтому мембрана должна их стойко переносить.

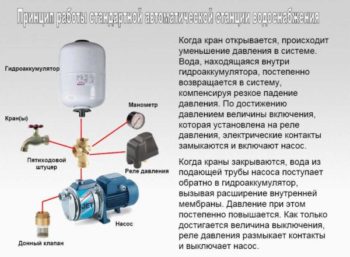

Важно не перепутать изделия с гидроаккумулятором, с которым так много общего. Часто неграмотные или хитрые продавцы внушают покупателю, что вся разница заключается в окрасе оборудования

На самом деле предназначение приборов абсолютно разное, поэтому запасник для воды производится из материалов с другим составом, а мембрана подготовлена для холодного водоснабжения. Подобные характеристики совершенно не подходят для оборудования подачи тепла.

Гидроаккумулятор

Выбор расширительного аппарата основывается на его устойчивости к горячим жидкостям, поэтому средний показатель теплостойкости должен составлять 90 градусов, а более современные модели стойки переносят 110 градусов.

Увидеть наглядный пример того, как правильно подобрать бак расширителя, можно в следующем видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

Расширительный мембранный бак

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом – азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

• Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
• Бак может монтироваться в любом месте тепловой магистрали.
• Так как система полностью герметична – потери теплоносителя минимальны.
• Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается

Поэтому важно знать эту величину.
Общий объем теплоносителя в системе – С. Приблизительный расчет был указан выше.
 Начальное давление в системе Рмин.
Максимально допустимая величина давления Рмакс.
Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

• Коэффициент расширения для воды Е – 0,034 (при 85°С).
• Объем системы отопления С- 360 л
• Начальное давление Рмин – 1,5 атм
• Максимальное значение давления Рмакс – 4 атм
• Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

При выборе расширительного бака необходимо обращать внимание на качество изготовления. Лучше всего посоветоваться со специалистами, так как производителей этих конструкций большое множество, а определить качество для той или иной модели без опыта и практики очень затруднительно.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

• измерение литража при непосредственном заполнении системы водой либо иным теплоносителем;
• расчёт вместительности всех труб и радиаторов, находящихся в отопительном контуре.

Для подобных целей можно использовать канистры либо иные ёмкости, объём которых уже известен

Для вычисления объёма трубопроводов используйте нижеприведённую таблицу:

Внутренний диаметр трубы, мм	Объём воды в 1 погонном метре, л
14	0,1539
16	0,2011
18	0,2545
20	0,3142
22	0,3801
24	0,4524
28	0,6158
32	0,8042
36	1,0179
40	1,2566
50	1,9635

Для расчета объёма батарей отопления можно использовать следующие усреднённые значения:

Материал радиатора	Объём жидкости в 1 секции, л
Чугун	1,7
Биметаллический сплав	0,25
Алюминий	0,45

Выполнив все необходимые вычисления, можно сразу же найти 10% от этого значения. Либо воспользоваться специальной формулой, которая даст более точный и объективный результат:

V= VL · β / D

• VL – вместимость отопительной системы, л;
• β – коэффициент расширения жидкости;
• D – эффективность расширительного бака.

Чтобы вычислить последний показатель в формуле, производим следующий расчёт:

D = (PV-PS) / (PV-1),

где PV – максимальное значение рабочего давления в системе, бар; PS – давление в баке без нагрузки, бар.

В качестве жидкости для отопления может применяться специальный антифриз, имеющий свой показатель коэффициента расширения

Как рассчитать объем?

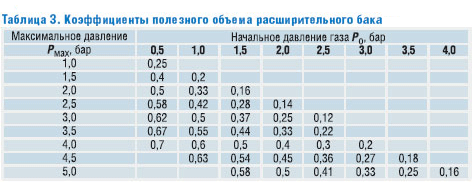

Коэффициенты полезного объема

При самостоятельном монтаже автономной отопительной системы особое внимание следует уделить расчеты объема бака. Если он будет выбран неправильно по этому показателю, в системе отопления может возникать избыточное давление, которое будет подвергать износу все ее элементы вплоть до появления течи. Рассчитать объем можно по формуле:

Рассчитать объем можно по формуле:

V =( E x C /( 1 – Рmin / Pmax) / Кзап;

В этой формуле используются следующие обозначения:

1. С – обозначение общего объема автономной отопительной системы. Это обозначение включает в себя показатель объема котла и его бака при наличии, радиаторов и труб и так далее.
2. Е – коэффициент, который характеризует расширяемость теплоносителя. Она зависит от следующих показателей: типа жидкости в системе и максимально допустимая температура, до которой она может быть нагрета. Этот показатель берут из справочника.
3. Рmin – изначальное давление в расширительном бочке, указывается в атмосферах.
4. Pmax – максимально допустимый показатель давления, допустимый в расширительной емкости. При его превышении, как правило, срабатывает предохранительный клапан. Этот показатель также измеряется в атмосферах.
5. Кзап – показатель, обозначающий максимальный коэффициент заполнения емкости в зависимости его объема. Измеряется в процентном соотношении.

При сборке готовой отопительной системы, расширительный бак также подобран с учетом протяженности трубопровода. Если его протяженность будет увеличена, следует учитывать, что общий объем отопительной системы также повышается, а это влияет на показатель нужного объема бака.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Разновидности контуров и баков

В системе отопления циркулирует нагретый теплоноситель. Это может быть вода или гликолевая незамерзающая жидкость. Вне зависимости от вида теплоносителя, они обладают схожими качествами при нагревании. А именно увеличиваться в объёме. Это, в свою очередь, напрямую отражается на давлении, скачки которого приводят к сбою в работе обогревательных приборов. Повышение или понижение давления может привести к полной остановке циркуляции теплоносителя.

Чтобы давление оставалось всегда стабильным, устанавливаются мембранные расширительные баки для систем отопления и резервуары открытого типа. Принцип их работы, как и все гениальное, прост. Теплоноситель, нагреваясь, расширяется и вытесняет некоторый объём в резервуар бака. После остывания теплоносителя, его объём уменьшается, и вытесненная жидкость из бака возвращается в систему. При этом получается, что в трубах и радиаторах всегда циркулирует одинаковое количество теплоносителя, а в бак вода то прибывает, то убывает.

Так же, как и системы отопления, баки отличаются по своей конструкции. Они бывают:

• открытыми;
• герметичными (мембранными).

Соответственно и применяются они в разных контурах. Открытий бак монтируется в системе с естественной циркуляцией. Она происходит вследствие наличия статического избыточного давления. Статическое давление возникает благодаря силе тяжести. Оно создаётся под собственным весом теплоносителя. Для того чтобы в таких системах осуществлялась циркуляция, все элементы конструкции монтируются под уклоном. А бак открытого типа, в свою очередь, устанавливается в самой высокой точке.

Его конструкция очень проста, это металлический резервуар с открытым верхом. Грубо говоря, как ведро. Так как такие баки в большинстве случаев изготавливаются мастерами самостоятельно, они могут быть произвольной формы. К баку подсоединяются патрубки, через которые жидкость попадает в емкость или удаляется из нее при необходимости.

Крепление к стене

Установка мембранного расширительного бака для отопления осуществляется только в тандеме с системами закрытого типа. Циркуляция в таких контурах осуществляется благодаря динамическому давлению. Оно возникает благодаря работе насосов, которые нагнетают скорость потока, пропуская его через себя. Насосы работают от электросети. Герметичные баки – это сосуд, разделенный на две камеры. В одной из них циркулирует жидкость, а во второй находится воздух.

Отсеки разделены между собой прокладкой из резины, которая также именуется как мембрана. В корпус бака со стороны воздушной камеры встроен ниппель для накачивания воздуха внутрь сосуда. Эта процедура выполняется для настройки работы бачка. Принцип его действия заключается в том, что жидкость из системы попадает в первую камеру бака. Эластичная мембрана при этом растягивается. После остывания воздух, находящийся под давление во второй камере, вытесняет теплоноситель обратно в систему.

Герметичный бак – это изделие, изготавливаемое в производственных условиях. Есть определенные стандарты, которыми руководствуются производителя. Согласно общепринятым нормам выпускают только два конструктивных варианта:

• плоский расширительный бак для отопления;
• баллонный бак.

Оба одинаково справляются со своими функциональными обязанностями. Различие лишь в габаритах. Так, плоский расширительный бак для отопления занимает меньше места, да и выглядит более эстетично.

На практике случается, что эластичная мембрана каким-то образом повреждается. При этом герметичность между камерами бачка нарушается, что приводит к его общей неисправности. В этом случае варианта два:

• можно заменить мембрану, если бак разборный. Для этого надо просто раскрутить его и изъять поврежденную прокладку, поставив на ее место новую;
• поменять изделие в сборе, если конструкция неразборная.

Несмотря на то что неразборные мембранные расширительные баки для отопления лишены возможности частичной замены комплектующих, они все же очень востребованы. Так как самостоятельная замена мембраны, даже выполненная очень качественно, все равно будет уступать сборке в производственных условиях. В последнем случае резинка плотно прилегает к стенкам сосуда, все швы завальцованные, изделие выдерживает большую нагрузку.
