Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Рейтинг качественных моделей с решетками

Решетка с клапаном от ООО «Ревиззона»

Классическое устройство, которое предназначено для установки в жилых и офисных помещениях. Работа полностью бесшумная. Главная особенность конструкции – плотное прилегание к стенкам, отчего пользоваться герметиком необязательно.

Решетка с клапаном от ООО «Ревиззона»

Достоинства:

• Красивый внешний вид;
• Хорошая вентиляция;
• Плотного прилегание;
• Пропускная способность;
• Простой монтаж.

Недостатки:

AURAMAX С 5S С

Красивое современное изделие, предназначенное для установки в жилых помещениях. Конструкция предусматривает наличие вентилятора и обратного клапана, что повышает эффективность в разы и устраняет даже незначительные запахи. Продукт изготавливается из пластика. Обеспечивает плотное прилегание к стене.

Средняя цена – 1 600 рублей.

клапан AURAMAX С 5S С

Достоинства:

• Вентилятор и обратный клапан;
• Эффективность;
• Долговечность;
• Плотное прилегание к стене.

Недостатки:

Вентиляционная решетка из ABS компании Ревиззона

Отличный продукт, который очистит воздух и украсит помещение. Решетка оснащена обратным клапаном, который срабатывает при малейшем колебании воздуха. Монтаж не занимает много времени и может проводиться обычным человеком.

Вентиляционная решетка из ABS компании Ревиззона

Достоинства:

• Высокий срок службы;
• Быстро срабатывает;
• Удаляет лишние запахи;
• Не шумит.

Недостатки:

Преимущества и недостатки

Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.

1. Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
2. Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
3. Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
4. Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
5. Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
6. Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.

К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим. Кроме того, фильтр грубой очистки нуждается в регулярном очищении от мелкого мусора, а при необходимости – и в полной замене. К тому же эффективность проветривания помещения заметно снижается при повышении уличной температуры выше 5 градусов.

6 Процесс выполнения монтажа

Все этапы установки клапана делят на некоторое количество шагов:

1. 1. Обработка стены. Если здание облицовано каким-либо материалом, то его нужно демонтировать. С внутренней части строения следует карандашом провести разметку — взять основание клапана, приложить к стене и обвести. Чуть ниже области бурения можно подвесить какую-нибудь емкость, чтобы туда падал мусор во время работ.
2. 2. Бурение. Используя бур, первым делом необходимо сделать стартовое отверстие на небольшую глубину (8−10 см). Далее, нужно убрать отколовшиеся кусочки бетона и в центре отверстия сделать насечку при помощи зубила. Она требуется для более устойчивого положения бура. Во время работ стоит делать небольшой уклон наружу, чтобы влага не попадала внутрь помещения.
3. 3. Чистка канала. В прорубленное отверстие необходимо вставить шланг пылесоса и удалить весь мелкий мусор.
4. 4. Установка теплоизоляции. Если требуется дополнительно утеплить канал, то можно расширить отверстие. Размер расширения зависит от вида утеплителя.
5. 5. Монтаж гильзы. В отверстие с утеплителем нужно вставить трубку воздуховода, ввинчивая ее.
6. 6. Установка корпуса и крышки. С наружной стороны стены крепится защитная решетка. С внутренней части здания наносится разметка под корпус, сверлится отверстие, забиваются дюбеля и фиксируется панель. Затем монтируется заслонка и фильтр. Финальный этап — монтаж крышки

Приточный прибор следует регулярно чистить. В больших городах чистку нужно проводить не реже двух раз в год — грязь, пыль и копоть оседают на фильтре. Проводить чистку желательно в теплую тихую погоду, чтобы через отверстие не дул холодный воздух. Нужно извлечь крышку с внутренней части устройства, снять фильтр и шумоизоляцию. Обычно эти детали изготавливаются из синтетических материалов. Их можно просто промыть в воде с очищающим средством, высушить и поставить обратно. Что касается самого канала, то его достаточно пропылесосить.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Преимущества и недостатки

Приточный клапан обладает рядом положительных качеств:

• ненужно постоянно открывать/закрывать окно (продлевается срок службы фурнитуры);
• низкий уровень шума;
• можно регулировать воздушный поток;
• монтаж рядом с радиатором отопления или вверху стены исключает температурные колебания в зимний период;
• устройство практически незаметно внутри помещения;
• сравнительно доступная стоимость.

Но, есть и некоторые минусы:

• нужно сделать отверстие в стене;
• в регионах с сильными морозами зимой обычный клапан не получится использовать, в помещении будет холодно. Проблему можно решить установкой клапана с рекуператором;
• ошибки в установке чреваты промерзанием стены или обмерзанием определенной части воздуховода;
• невысокая производительность устройств без вентилятора.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

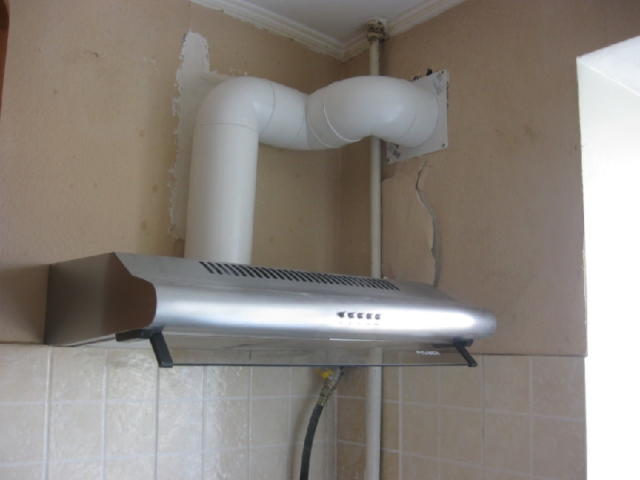

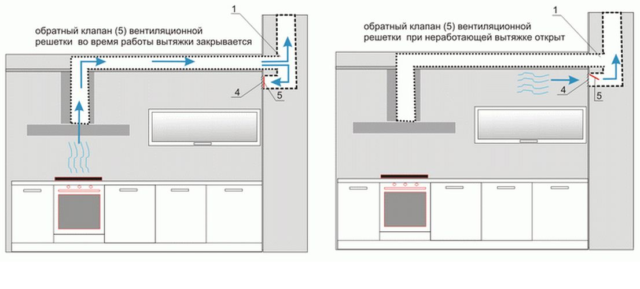

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Некоторые специфические особенности при монтировании

В каждом санузле имеется вентиляционное отверстие, перед монтированием вентилятора следует обратить на его состояние особое внимание. При забитом вентиляционном отверстии оборудование не будет нормально работать

Не нужно значительно уменьшать диаметр сечения вентиляционного отверстия. Над кухонной плитой также монтируют вытяжные вентиляторы. Испарения во время готовки будут удаляться из помещения.

Во время рабочего процесса обратный клапан предотвращает возвратное движение воздуха в вентиляционную систему. После отключения вытяжки воздух с улицы не должен попадать внутрь комнаты.

Вытяжной вентилятор в интерьере ванной комнаты

В особенности в зимний период. Возвратное движение воздуха при обратном клапане невозможно, а кроме того, это надежная защита от попадания пыли, пуха и насекомых. Зачастую в квартирах высотных домов чувствуются посторонние запахи от соседей снизу. Этот факт легко объяснить расположенной вертикально совместной вентиляцией. Не поставив в санузле вентилятор для ванной бесшумный с обратным клапаном, можно время от времени ощущать посторонние запахи в своей ванной.

С бытовым вентилятором обратного клапана можно избежать проникновения чужих запахов и в режиме включения, и в выключенном положении. Произвести покупку таких вентиляторов можно в строительных отделах или в интернете. Из широкого ассортимента разновидностей можно подобрать для себя подходящий вентилятор. С помощью процедуры принудительного воздухообмена проблема повышенной влажности решается довольно быстро. При установке оснащенных индикаторами вентиляторов для санузлов, не стоит переживать за экономию энергии, так как функционировать устройство будет только при необходимости.

Радиальный вентилятор с обратным клапаном Обратный клапан вентиляции Раскрытые створки обратного клапана Внешний вид обратного клапана Лепестковый клапан вентилятора Вытяжной бесшумный вентилятор для санузла Вентиляторы Vents со встроенными часами Вытяжной вентилятор в интерьере ванной комнаты Внешний вид вентилятора с обратным клапаном Вытяжной вентилятор для санузлов и ванных комнат Корпус и створки вентиляционного клапана Автоматический вытяжной вентилятор для ванной

Особенности конструкции различных типов клапанов

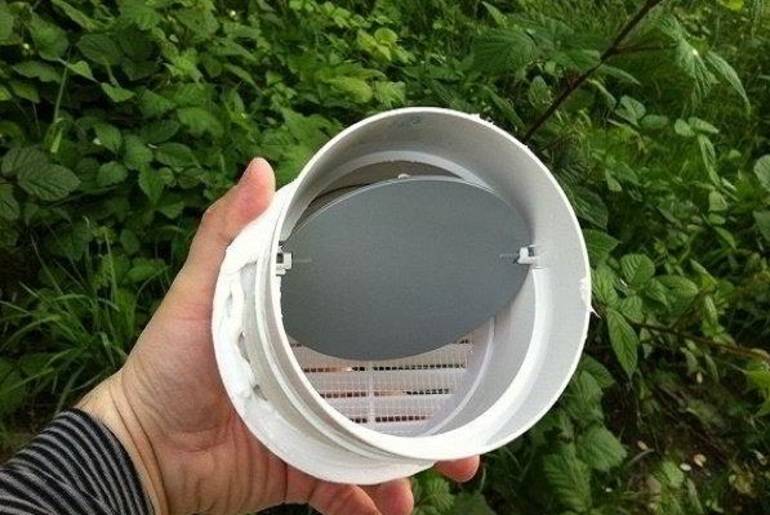

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Критерии выбора проветривателя

Изучая особенности различных модификаций клапанов приточной вентиляции и разбираясь, какой вариант выбрать, стоит учесть основные критерии, оказывающие влияние на комфорт эксплуатации устройства:

1. Пропускная способность – позволит оценить, какую скорость воздухообмена обеспечит приточный клапан, достаточно ли его для конкретного помещения, количества домочадцев, проживающих в нем.
2. Рабочая температура – клапаны с металлическим воздуховодом часто промерзают. Выбирая изделие с пластиковой трубкой, вероятность промерзания существенно снижается.
3. Тип регулировки – автоматический контроль над работой приточного клапана обеспечивает комфорт эксплуатации устройства. Возможность механической корректировки позволит изменить интенсивность входящего потока воздуха при резком перепаде температур.

Иногда домашние мастера самостоятельно изготавливают приточные клапаны. Это позволяет сэкономить средства, но не обеспечивает достаточного уровня комфорта эксплуатации.

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки

Таким моментам надо уделить особое внимание:

Плотность прилегания к стенкам клапана пластины

Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.. Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага

Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

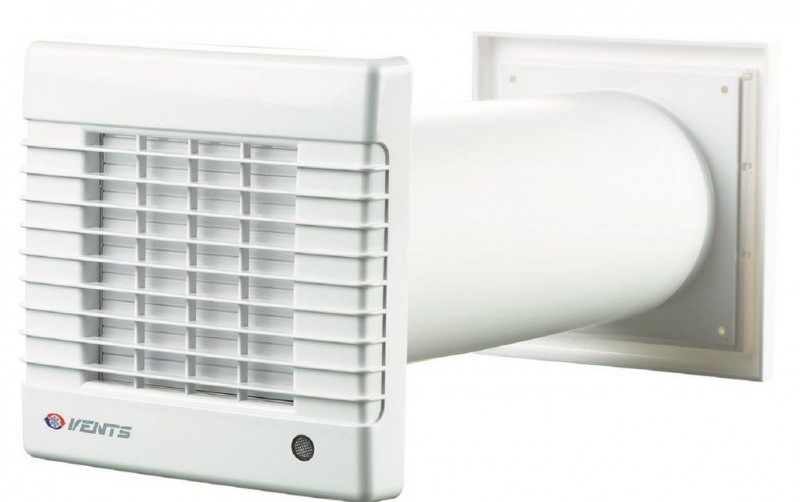

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Куда и как выводить воздуховод

Наилучшим решением считается вывести воздуховод вытяжки в кухне в отдельную вентиляционную трубу, поднимающуюся на крышу дома. В многоэтажных домах выше пяти этажей все вентиляционные трубы объединяются в одном колодце. Воздушный поток в таком колодце находится в постоянном движении, и из-за этого разряжение на входе постоянно меняется.

Лучшим способом избавиться от скачков и перепадов давления в вытяжке считается монтаж компенсирующего клапана на выводном окне естественной вентиляции. В частном доме или в здании ниже пяти этажей проблема решается выведением трубы в стену дома.

Как вывести на улицу

Организация вывода воздуховода из кухни на улицу не представляет особой проблемы для частных домов и многоквартирных зданий, построенных из кирпича, литого бетона или деревянных панелей.

В панельных арболитовых и пенобетонных постройках монтаж выводной части вытяжки возможен только через оконный проем или закладную трубу, уложенную в стену при возведении стен кухни.

Кроме того, вывод должен располагаться на расстоянии не менее 80 см от оконного проема по горизонтали и обязательно оборудоваться обратным клапаном и антиобледенительным грибком.

Вытяжка и естественная вентиляция в кухне

Совместное использование естественной и вытяжной вентиляции позволяет решить достаточно сложную проблему безопасности пользования газовыми приборами. Если в помещении кухни, кроме традиционной газовой плиты, установлены котел или газбойлер, то любая утечка газа при неработающей вытяжке чревата серьезными проблемами.

Монтаж двойной вентиляции в помещении кухни выполняется по схеме, приведенной на рисунке. Вывод от воздуховода через клапан-тройник гарантирует удаление запахов и продуктов горения, даже если центральный вентиляционный ствол из кухни на крышу забит, засорен или заморожен конденсатом.
