Приточный клапан в стену: как улучшить состояние атмосферы в помещении

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

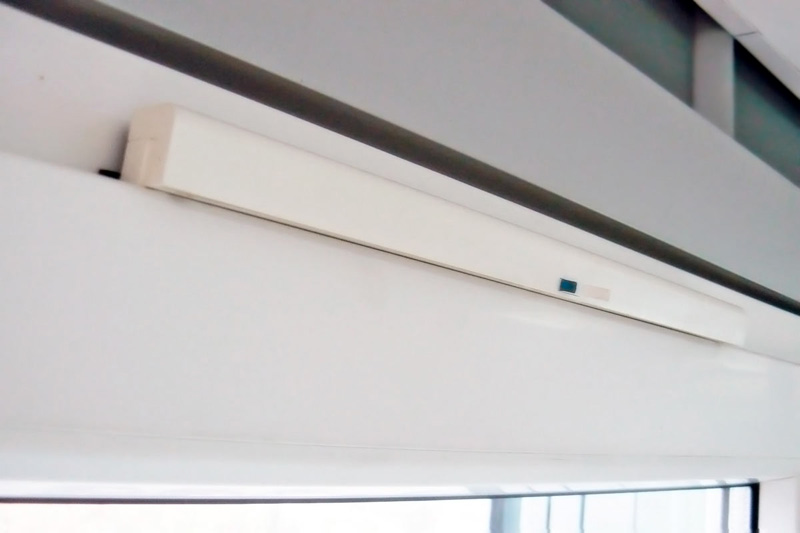

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Как установить приточный щелевой клапан:

1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Виды воздушных клапанов для вентиляции

Некоторые виды вентиляционных клапанов

Существует несколько классификаций, по которым подразделяются заслонки для вентиляции:

• по назначению;
• по форме;
• по функциям;
• по способу управления.

В делении по назначению принято выделять следующие группы устройств:

Воздушные клапаны. Их основное назначение – регулировка подачи газа. Их используют при работе с негорючими газами, дымами и взвесями. Температура перемещаемого потока не должна превышать 80 °С.

Максимально допустимое давление — 1500 Па. Область применения: склады, квартиры, овощехранилища и прочее.

Противопожарные клапаны. Выпускаются 2 модели клапанов: дымовые и огнезадерживающие.

Взрывозащитные. Особая разновидность противопожарных заслонок. Конструкция выполнена таким образом, чтобы исключить прохождение через нее искры.

Унифицированные. Самый распространенный тип. Применяют в системах кондиционирования и воздушного отопления. Нашли применение как в быту, так и в промышленности.

По форме можно выделить устройства:

1. круглые;
2. прямоугольные;
3. квадратные.

По принципу монтажа выделяют встраиваемые и накладные модели.

Устройства могут различаться по типу привода:

Оснащенные ручным приводом. Они имеют маркировку «Р». На выведенном конце оси расположена или рукоять, или специальный профильный наконечник (в этом случае поворот осуществляется с помощью специального ключа).

Оснащенные электроприводом.  В этом случае наносится маркировка «Э». управление осуществляется посредством сервопривода, находящегося на корпусе клапана. Чаще всего устанавливается в вентиляционные каналы и шахты увеличенного диаметра.

Оснащенные пневматическим приводом. На корпус устройства наносится маркировка «П». От моделей, оснащенных электроприводом, отличаются только самим устройством привода.

Важно упомянуть классификацию, связанную с функциями, выполняемыми клапанами:

• обратный клапан;
• аварийное устройство;
• нормально открытые;
• нормально закрытые;
• подпружиненные;
• вытяжного типа;
• прочие модели.

Управление клапаном может быть как ручным, так и автоматическим или с помощью пульта управления.

Особенности монтажа

Выбирая между типами вентиляционных устройств, следует обратить внимание на достоинства и недостатки каждого их них. Например, когда речь идёт о стеновом клапане, то установка данной конструкции не требует срочного принятия решения

А, если выбираются пластиковые окна клапаны приточной вентиляции должны быть уже встроены в профиль. То есть, у владельца жилья не остаётся времени взвесить все плюсы, так как окно нужно заказывать уже сейчас и сразу требуется решить, какой конструкции оно будет.

К тому же такой вид приточного устройства исключает возможность фильтрации, а стоимость оконного профиля с дополнительными элементами будет несколько выше. Одним словом, стеновой вид клапана имеет больше преимуществ. Дополнительно ко всему его достаточно легко самостоятельно вмонтировать в стену. В комплектацию приточного клапана входит выступающая часть белого цвета с отверстиями для доступа воздуха в помещение, труба диаметром 132 мм, качественный шумоизолятор внутри трубы, а также вентиляционная решётка, дополнительно оснащённая москитной сеткой.

Перед тем, как начать монтаж, необходимо подобрать место, где будет располагаться клапан. Чаще всего такие приспособления монтируются в незаметном месте, а для обеспечения дополнительной функциональности вентиляционной системы лучшим решением будет установка приточного клапана в непосредственной близости к батарее. Но нередко выбираются и другие участки стены, в зависимости от потребностей и желания владельца. Стеновой клапан приточной вентиляции непременно должен располагаться в несущей стене, чтобы иметь возможность организовать доступ свежего воздуха с улицы.

Первым шагом монтажа является бурение отверстия в стене. Делается это с учётом небольшого запаса, чтобы вентиляционная труба имела возможность свободно пройти и занять правильное положение в стене. Длина клапана выбирается с учетом толщины стены (устройства можно подобрать длиной от 0,4 до 1 м). После её установки все промежутки и щели запениваются.

Для того чтобы влага и осадки не проникали внутрь вентиляционного хода, снаружи устанавливается также дождеотбойник. Если заниматься конструированием приточной вентиляции самостоятельно, не используя уже готовый клапан, то отверстие в стене бурится под наклоном, тогда пропадает необходимость в дополнительных защитных устройствах снаружи вентиляционного канала.

Фирмы производители приточных клапанов

Выбор приточного клапана из широкого ассортимента моделей – довольно непростая задача. Сегодня на рынке работают около 10 компаний, зарекомендовавших себя в этой сфере. Рассмотрим самые популярные из них.

Компания Rehau

Линейка изделий известнейшей в России компании «Rehau». Клапаны этой фирмы отличаются неизменным качеством и долговечностью. Подходят для установки на любые оконные конструкции.

Одно из предложений на рынке REHAU (РЕХАУ) AirComfort

Специальный механизм обеспечивает поступление свежего воздуха из окон в зависимости от ветрового давления, открывается и закрывается автоматически.

Компания Aereco

Этой французской компании уже 35 лет. Разработаны несколько разновидностей клапанов, монтируемых так с необходимостью фрезеровки, так и без неё. Удобные настройки, поддержка автоматических и ручных режимов наверняка позволит выбрать подходящий вариант.

Системы оконного проветривания отечественного производства Air-Box

Российская компания «Мабитек» решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м³/час.

Отечественные разработки отличаются прочностью, повышенной шумоизоляцией и достаточно демократичной ценой

Виды приточных клапанов

Для организации притока воздуха в помещение используется клапан приточной вентиляции в стене, которые по конструктивному исполнению бывают: оконными и стеновыми. Но не смотря на разницу в конструктивном исполнении приточные клапаны выполняют одинаковую функцию – организуют приток свежего воздуха в помещение. При этом подобрать клапаны необходимо так, чтобы приток воздуха был равен удаляемому, отработанному воздуху.

Оконный приточный клапан

Одним из самых распространенных и простых клапанов приточной вентиляции является приточный клапан, который устанавливается в оконные рамы и предназначен для подачи воздуха в помещение не прибегая к открытию окна. Оконные клапаны являются не чем иным, как щелью в конструкции окна с заслонками, которые могут управляться как в автоматическом, так и в ручном режиме.

Производительность таких клапанов составляет 5-40 м3/ч. Клапаны могут устанавливаться на любые окна. Конструкция оконного приточного клапана позволяет его установить на уже готовое окно, установленное в вашем доме ранее.

К достоинствам этого вида приточных клапанов можно отнести:

• Эстетичный вид, он не портит вид окна, так как клапан практически не заметен;
• Простоту установки клапана (установка занимает 0,5…1 час);
• Звукоизоляционные свойства. Он сохраняет существующую звукоизоляцию стен и окон;
• Защита от сквозняков. Клапан направляет вверх поток приточного воздуха и не создает сквозняка и ощущения холода;

Автоматические оконные клапаны приточной вентиляции

Автоматические версии оконных клапанов используются датчики влажности. При увеличении влажности, датчик-заслонка приоткрывается, тем самым давая возможность свежему воздуху попасть в помещение. И чем больше влажность, тем больше воздуха проходит через клапан.

К недостаткам оконных приточных клапанов можно отнести:

• Пропуск холодного воздуха. Воздух в помещении попадает не подогретым;
• Наличие механической вытяжки. Клапан работает только при исправной вытяжке;
• Малая пропускная способность;
• Поступающий воздух не фильтруется. В клапанах отсутствуют фильтры очистки воздуха от пыли;
• Нет защиты от обмерзания. Есть вероятность промерзания воздухозаборника клапанов.

Стеновые приточные клапаны

Этот вид приточных клапанов представляет собой трубу, проложенную в стене. На трубу с внешней стороны устанавливается решетка с москитной сеткой, а с внутренней стороны клапан с возможностью регулирования интенсивности подачи воздуха.

В отличие от оконных приточных клапанов, стеновые клапаны имеют большую пропускную способность воздуха (до 70 м3/с). В устройстве могут устанавливаться вентиляторы для принудительной подачи воздуха, фильтры очистки, а также системы подогрева входящего воздуха.

Автоматические клапаны приточной вентиляции в стене

Автоматические версии стеновых приточных клапанов могут регулировать подачу свежего воздуха по следующим критериям: загрязненность воздуха, изменение влажности в помещении и перепад давлений.

В приведенной таблице показаны характеристики некоторых приточных клапанов.

Как происходит монтаж — основные этапы работ

Прежде всего, чтобы установить клапан приточной вентиляции в стене, нужно определиться с местом монтажа. И хоть он не портит внешний вид комнаты, устанавливать его рекомендуется под подоконником. Это связано с тем, что приточный воздух попадает сразу на радиатор батареи, и нагревается, распространяясь по комнате. Специалисты именно так рекомендуют монтировать это устройство, хотя месторасположение не играет никакой роли, и выбор его остается за хозяином.

• В стене под подоконником делается сквозное отверстие, диаметром 40 мм.
• После чего, в него устанавливается пластиковая труба с внешней защитной решеткой.
• Вокруг трубы закладывается утеплительный материал.
• Клапан собирается согласно схеме изготовителя.
• В конце сборки устанавливается крышка с регулировочной ручкой.
• Сразу после монтажа, ваш стеновой клапан готов к работе.

Чтобы установка приточного клапана в стене дала максимальные результаты, существует еще один распространенный способ. Отверстие в стене сверлится за отопительным радиатором. При таком расположении, клапан абсолютно невиден, но воздух, который из него поступает, огибая радиатор, поднимается, и выходит над батареей. Самое главное, что воздух распространяется по квартире, уже с температурой, близкой к комнатной. Поэтому даже в самые лютые морозы ваше помещение обеспечивается притоком теплого, свежего и очищенного от пыли воздуха.

Сборка и монтаж этого вида клапанов осуществляется довольно просто и любой домашний мастер в состоянии установить стеновой приточный клапан своими руками. Для этого достаточно прочитать инструкцию по монтажу, которая прилагается к этому устройству, а также иметь в наличии некоторые инструменты. О том, как установить это приспособление, мы написали выше.

Для самостоятельного монтажа этого устройства необходимы:

1. Перфоратор, оснащенный сверлом-буром или коронкой с победитовыми напайками, нужного диаметра.
2. Набор сверел, которые могут сверлить бетон и кирпич.
3. Фигурная отвертка.
4. И соответственно сам приточно-стеновой клапан.

Не обошлось и без недостатков

При всех его положительных качествах, у приточно-стенового клапана есть недостатки, и они связаны, прежде всего, со своевременным уходом за ним, хотя производители об этом умалчивают. Нужно хотя бы один раз в сезон разбирать клапан и прочищать фильтры. Кроме того, как свидетельствуют очевидцы, некоторые модели этого приспособления промерзают. Это, прежде всего, бывает, если труба клапана выполнена из металла, поэтому к его выбору нужно относиться со всей серьезностью. Хотя, справедливости ради, стоит заметить, что в последнее время производители перестали использовать металл в этих клапанах, поэтому промерзание и образование в нем конденсата осталось в прошлом.

И последний недостаток — это его цена. На рынке строительных материалов она колеблется, в зависимости от конструкции и фирмы производителя, от 2,5 до 4 тыс. руб. Но специалисты считают, что это адекватная цена за хороший, здоровый микроклимат в вашем доме, а также уют в вашей квартире.

Установка клапана

Где устанавливается клапан КИВ.

• В жилых комнатах;
• В комнатах с постоянным нахождением людей;
• В помещениях с камином;
• В котельных;
• В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ. Клапан КИВ следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Так, как при этом клапан:

• попадает в зону действия отопительного прибора;
• не виден за шторой;
• улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора;
• удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ. КИВ не следует устанавливать в помещениях, где выделяются запахи влага и другие вредности. Из этих помещений нужно делать вытяжку:

• кухня;
• санузел;
• помещение для курения;
• коридор;
• помещения, где образуются вредности.

Если все же требуется установить КИВ в помещении, где выделяются запахи или влага , то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать «зацикливания» потока.

Что учитывается при установке?

Для эффективной работы учитывается не только разница температур, особенности помещения и т.д., но и правильность монтажа. Установка выполняется только человеком, который знает все аспекты или знаком с основами. Если пользователь не имел опыта в этой сфере, то собирать изделие самостоятельно не рекомендуется, несмотря на легкость работ. Ведь для осуществления этого процесс требуется тщательно соблюдать требования и выполнять каждый шаг в соответствии с инструкцией. Например, для установки щелевого клапана потребуется:

• Устранить небольшой кусочек уплотнителя, который присутствует на раме. Удаляется конкретное значение, весь верхний уплотнитель снимать нельзя, если этого не требует конструкция прибора.
• Устанавливается новый уплотнительный элемент, который в разы тоньше;
• При помощи саморезов осуществляется фиксация оборудования.

Профессионалы могут выполнить монтаж другим способом. Вытащить старое стекло и установить новое, которое будет меньшего размера. В месте, где образуется щель, устанавливается приточная конструкция. Этот способ требует больших денежных затрат, поэтому применяется только в том случае, когда человек планирует провести полную замену окон.

Как работает приточный клапан

Потребителей часто привлекает экономичность приточных клапанов, которые работают в пассивном режиме без потребления электроэнергии. Воздухообмен осуществляется за счет разницы атмосферного давления. На улице оно оказывается выше, чем в помещении, благодаря этому воздушный поток эффективно нагнетается и обеспечивает необходимую человеку вентиляцию.

Рабочая эффективность приточных клапанов возрастает по мере роста разницы давления. Оптимальный показатель для этого должен составлять не менее 10 Па.

В быту проводить расчеты и изыскания нет необходимости. Потребителю следует знать, что прибор гарантированно будет качественно выполнять свои функции при условиях, что температуры воздуха на улице не превышает пяти градусов.

Чтобы снабжения помещение кислородом и вытеснение углекислого газа выполнялось эффективно, важно обеспечить условия для воздухообмена. Для этого в помещении должна работать вентиляционная система и/или присутствовать технические зазоры и щели

При наличии плотно закрытых межкомнатных дверей, сложно говорить о качественной вентиляции пространства.

Учитывая технические особенности проветривателей, их использование приобретает целесообразность в холодный сезон. В теплое время года эффективность приточной вентиляции значимо снижается. Также сократить пользу от применения прибора может наличие плохой системы вентиляции.

Пошаговая инструкция

Для правильной установки приточного клапана в стену не требуется высокой квалификации. В целях экономии, поможет в монтаже своими руками пошаговая инструкция. К каждой модели прилагается своя инструкция и схема сборки.

Перед началом монтажных работ изучите конструкцию клапана и проведите подготовительные работы:

• Проверьте работоспособность существующей вентиляционной системы. Это делается с помощью листа бумаги при открытой форточке. Если поднести лист к центральной вентиляционной системе, он должен прилипнуть к решетке, что говорит о наличии тяги. Если система не работает необходимо ее почистить. Чисткой вентиляционных каналов в многоэтажных домах занимается управляющая компания. Если система повреждена, придется обустроить вытяжную вентиляцию.
• Обеспечьте воздухообмен между смежными комнатами через щели под дверью не менее 2 см. Входная дверь должна закрываться герметично.

• Подберите место для установки приточного устройства. Выбор места зависит от климатических условий вашей местности. Для более холодных регионов оптимальным вариантом может стать место между радиатором отопления и окном, чтобы осуществить подогрев холодного воздушного потока. Можно устанавливать около окна, на уровне 2/3 высоты его проема, но не ближе 30 см, а от пола на высоте около 2 метров.

• Еще одним этапом является подготовка необходимых инструментов: мощного перфоратора и бура с коронкой диаметром, соответствующим клапану, или установки алмазного бурения; разметочного и мерительного инструмента; отвертки; ножовки; строительного уровня; канцелярского ножа; клея; строительной смеси для шпаклевки. Наглядно поможет подобрать нужные инструменты каталог.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.
