Кран маевского для чугунных и других радиаторов: эффективное устройство для стравливания воздуха из отопления

Принцип работы крана Маевского: фото мест установки, виды и типы вентилей

За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.

Стравливание воздуха из полотенцесушителя

Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Статья по теме: Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.

Радиаторный кран Маевского

Соответственно устанавливается на радиаторах. Представляет собой металлическую конструкцию с пластмассовым поворотным колпачком. Эти спускники предназначены только для отопительных приборов.

Современные «батареи» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.

Место установки радиаторного спускника

Шаровый кран Маевского: принцип работы

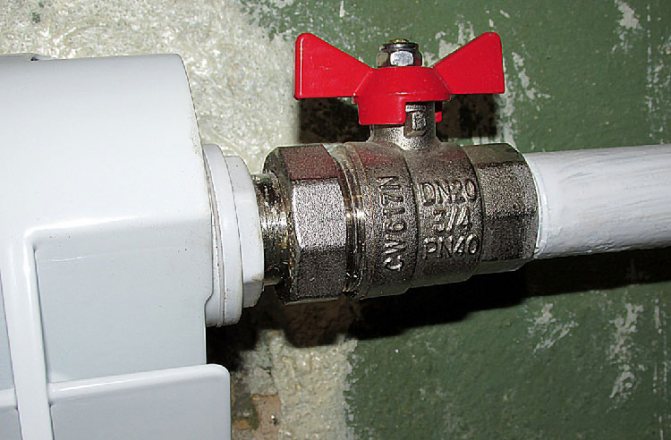

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

Шаровый кран в разрезе

Принцип работы и установки аналогичен вышеописанным конструкциям.

Автоматический кран

Спускник имеет внутренний цилиндр с поплавком.

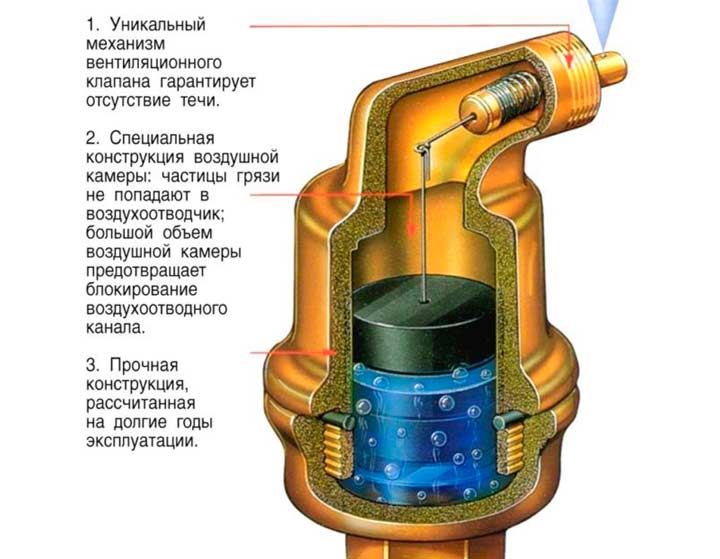

Принцип работы автоматического вентиля сброса воздуха – схема в разрезе

Принцип работы автоматического воздухоотводчика отопления прост: когда полость заполняется воздухом, происходит сброс массы через встроенный клапан. Потеря давления вызывает движение поплавка вверх, отчего тот запирает выходное отверстие, и слив теплоносителя не происходит. Удобно? Без сомнения. Однако, подобная система вентилей годится только для идеально чистой воды– очищенной, циркулирующей по автономной системе. Централизованные сети полны мусором – окалиной, твердыми частицами пород, песком и прочей грязью. Обычно их устанавливают в домашней теплосети, где вода фильтруется специальным отсеком насоса и там, где ручной сброс воздуха затруднен.

Кран Маевского с предохранительным клапаном

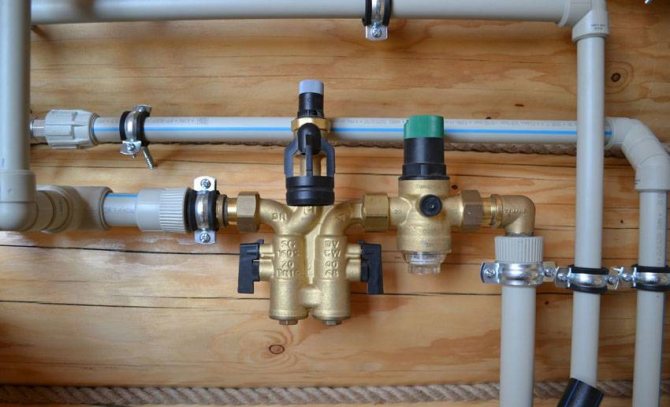

Предохранительный клапан сохранит пластиковую трубную разводку Устройство срабатывает автоматически, если давление воздуха в трубах превысит предельно допустимое – обычно это 16 бар, грозящее разрывом стыков. Особенно актуален прибор для домашней сети из пластиковых труб.

Важно! Стравливание воздуха из автономной домашней водо- или теплоснабжающей сети нужно проводить только после выключения циркуляционного насоса. Для наглядности предлагается видео того, как работает кран Маевского

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.

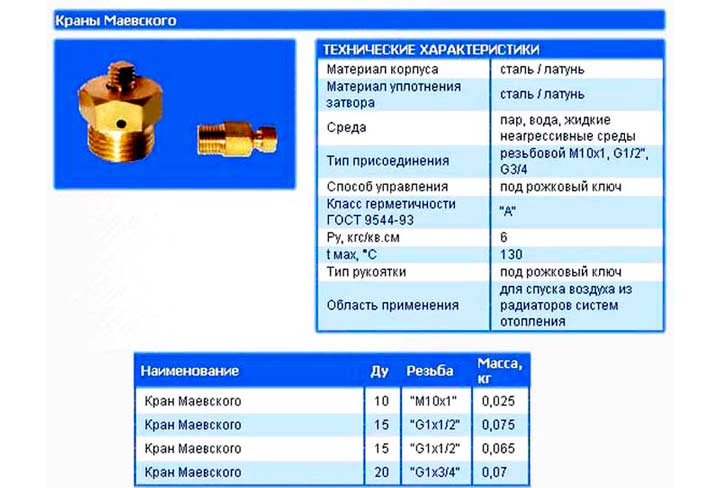

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.

• Автоматический кран

  . Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.

• Кран с предохранительным клапаном.

  Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.

• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.

• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.

• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Конструктивные особенности

Конструкция крана достаточно проста. Она состоит из корпуса с калиброванным тонким отверстием и вкручиваемого в него запорного винта с конусной головкой. В корпусе имеется отверстие для выхода наружу воздуха.

Наружный конец запорного винта может быть выполнен в виде:

• шлицевой головки под отвертку;
• четырехгранной головки под специальный ключ;
• ручки барашкового типа для отворачивания винта рукой.

В некоторых конструкциях внутри корпуса имеется отдельная воздухосборная камера с отверстием для выхода воздуха.

Снаружи корпуса выполнена стандартная резьба для установки крана в отверстие радиатора вместо пробки (заглушки).

Чтобы спустить воздух, запорный винт откручивается на половину оборота (можно на полный оборот). При этом открывается калибровочное отверстие, через которое воздух из радиатора сначала попадает в отверстие в корпусе крана, а затем выходит наружу.

После полного удаления воздуха запорный винт нужно закрутить до упора.

Установка крана Маевского своими руками, регулировка, эксплуатация

Процесс монтажа несложен даже для начинающих без опыта, домашних мастеров. Потребуются следующие инструменты:

1. Кран Маевского – автоматический или механический. Производитель, как правило, предлагает полную комплектность с резиновыми уплотнителями. Проверить модель рекомендуется сразу в магазине – винт должен свободно поворачиваться, ключ – четырехгранный или с плоским концом, наподобие отвертки – легко входить в риску.
2. Лента-фум. Профессиональные слесари рекомендуют использовать дополнительные уплотняющие материалы для герметизации. Гидравлические удары способны образовать свищ по прокладке.
3. Разводной ключ потребуется для выворачивания или замены старого вентиля. Отвертка нужна, если сантехнический комплект крана не имеет ключа для поворота винта.

Таблица 1. Установка крана Маевского своими руками

Наименование работы	Фото	Описание
Подготовка	Слив теплоносителя из верхней точки радиатора	Перед установкой воду из радиаторов полностью сливают. Автономная система имеет для этого специальные запорные вентили на подаче. Квартирные стояки перекрываются работниками домоуправления.
Монтаж	Вместо ленты-фум можно использовать волокна пакли	Работа заключается в выворачивании заглушки на радиаторе и установки на ее место крана для сгона воздуха. Для уплотнения на резьбу накручивается лента-фум, устанавливаются прокладки и вентиль закручивается. Многие современные радиаторы уже имеют в комплекте ключи для кранов Маевского. Также для поворота винтов используют простую плоскую отвертку, вставляемую в риску на вентиле.
Регулировка	Не следует усердствовать – колпачок и винт легко сломать	После установки, радиаторы заполняются теплоносителем, и стык между ними и краном Маевского проверяется на герметичность. Проступающие капли и даже течь – повод подтянуть гайку ключом до полного прекращения выделения влаги.
Эксплуатация	Проверка крана Маевского на герметичность	Далее, после полного заполнения системы теплоносителем или холодной водой, если нареканий нет, проводят испытания с теплоносителем, поворачивая ключ вентиля в требуемую сторону.
Установка крана Маевского на чугунные радиаторы	Многосекционные радиаторы больше рискуют «завоздушиться»	Классические краны Маевского для чугунных радиаторовприменять можно, если учесть сложность установки. Она заключается в высверливании отверстия нужного диаметра на верхней заглушке и нарезке резьбы специальным инструментом – леркой. Далее, монтаж не отличается от описанного выше.
Модели кранов для чугунных радиаторов	Некоторые вентили имеют художественную ценность	Трудности возникнут в постоянном засорении крана и необходимостью его чистки. Что в условиях централизованной теплоснабжающей сети – невозможно (придется постоянно обращаться в жилищную контору для отключения стояков, а это не может не вызвать недовольства соседей). Поэтому для чугунных радиаторов лучше подойдут автоматические воздухоотводчики. Принцип работы у них аналогичен классическим вентилям. Распространенные марки – ОМЕК и МС-140.

Важно! Лучше сразу приготовить емкость для сливаемого теплоносителя большого объема – таз, ведро. Сгонять воздух требуется до того момента, пока струя воды не станет равномерной, без рывков

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций
крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни
. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру
и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник
. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы
после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Ручной кран Маевского прост в эксплуатации
, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической
функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной
, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном.
Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

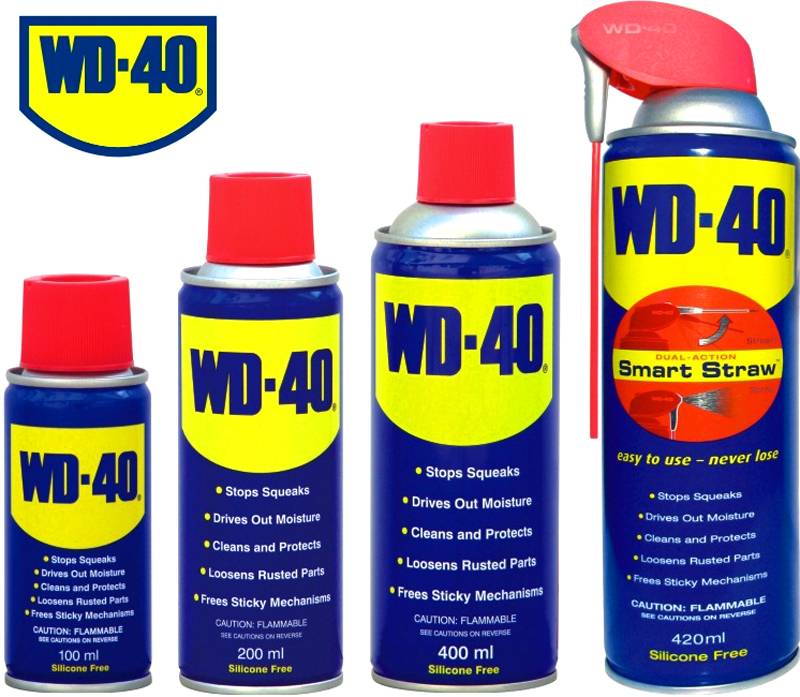

Смазка-растворитель WD-40wd-40

Технология установки крана Маевского на радиатор из чугуна

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

• Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
• Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Как быстро и эффективно спустить воздух из батареи отопления

Проблема воздуха в системе отопления возникает довольно часто, особенно если система новая. Выражается это в том, что часть батареи совершенно холодная, тогда как другие могут быть даже слишком горячими. Меня часто спрашивали, как решить эту проблему. Очень просто – спустить воздух. Только делать это нужно грамотно.

Откуда берется воздушная пробка в батарее?

1. Неправильная подача отопления. Если все происходит медленно, воздух выйдет постепенно и без проблем. Но если все происходит быстро – могут возникнуть пробки.

2. Разгерметизация части отопительной системы. К сожалению, в этой ситуации помочь может только ремонт.

3. Повышенное содержание воздуха в воде.

К чему приводят воздушные пробки в отоплении?

1. Отсутствие нормального обогрева помещения.

2. Повышенная вероятность того, что металл, из которого сделана система, просто начнет ржаветь.

3. Из-за того, что часть системы перегревается, а другая остается холодной, металл тоже слишком быстро приходит в негодность.

4. Если подшипники циркуляционного насоса не будут плотно окружены водой, они будут быстро изнашиваться.

Как спустить воздух из батареи?

Для устранения этой неприятности есть такая штука – кран Маевского. В принципе такие краны можно поделить на три разновидности:

• Ручные. Чтобы спустить воздух, нужно взять четырехгранный ключ, открутить регулировочный винт и, стравив воздух, закрутить его обратно.

• Автоматические. В этом случае воздух спускается сам, благодаря встроенному поплавку, который реагирует на наличие воздуха в системе.

• Со встроенным предохранителем. Такие краны еще и контролируют давление в системе. Если давление превысит 15 атмосфер, кран автоматически стравит лишний воздух. Идеальный вариант для полипропиленовых или металлопластиковых труб.

Для централизованных систем отопления с характерной для них грязной водой подойдет ручной вариант (автомат такая вода просто убьет), а для частных домов хорошо подойдет автоматика, достоинством которой является еще и то, что ее удобно устанавливать в тех местах, куда с ключом не добраться.

Что касается старых чугунных батарей, то для них вообще лучше воспользоваться латунным воздухоотводником, работающим по автоматическому принципу.

Как установить кран Маевского?

Здесь ключевой вопрос – правильно определить, в какой точке будет устанавливаться кран. Для этого нужно выбрать верхнюю точку того участка, который расположен напротив того места, откуда в батарею поступает горячая вода.

Современные радиаторы уже имеют место для монтажа крана Маевского, которое закрыто заглушкой. В этом случае нужно слить воду из системы, открутить заглушку и поставить туда кран. Желательно воспользоваться уплотнителями.

В старых батареях придется просверлить отверстие в боковой части (там, где заглушка). Сразу скажу, сверлить нужно чуть меньшее отверстие, чем диаметр резьбы крана. Затем в отверстии нужно нарезать резьбу и установить кран, опять же, не забыв об уплотнителях.

Как использовать кран Маевского?

1. Поставить под кран какую либо емкость, типа тазика (просто на всякий случай).

2. Отключить минут на 10 специальные насосы (если система работает с их помощью).

3. Медленно открутить запорный винт. Обычно хватает сделать половину или даже четверть оборота.

После этого кран должен начать шипеть – значит все в порядке, значит воздух стравливается. Когда он выйдет, из крана должна начать течь вода. Не следует сразу закрывать кран – вначале вода будет выходить вместе с воздухом, что будет видно по прерывистой струе. Когда она станет ровной, кран можно закручивать.

В заключение стоит отметить, что иногда эта процедура не помогает, и батареи все равно нормально не работают. Это свидетельствует о том, что проблема была вовсе не в воздухе, а в засоре. К сожалению, устранить его смогут только профессионалы – самостоятельно с этим не справиться.

http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.htmlhttp://econet.ru/articles/kak-legko-i-prosto-prochistit-batareyu-otopleniya-ne-snimaya-ee-s-mestahttp://zen.yandex.ru/media/id/5b6e7668c13f4500aa7785a8/5cc6763298348200b0ab7cee

Статью нашли по запросам:

• автоматический кран маевского как прочистить
• Как разобрать и прочистить кран маевского
• маятник маевского батареи при пользовании им вертится что делать

По теме: ( из рубрики Разное )

Ребенок часто болеет как повысить иммунитет
Ксения Бородина дети фото
Трещат суставы, витамины от хруста в коленях
Как красить круглые глаза – макияж для больших век
Можно ли хурму при кормлении грудью?

Критерии выбора кранов

Краны для радиаторов выбирают с учётом типа устройства, что используется в качестве теплоносителя, а также типа контура отопительной системы.

Следует подбирать трубы соответствующего диаметра, чтобы свести к минимуму количество применяемых вентилей, и подбирать краны с максимальной пропускной способностью.

Наиболее прочными и долговечными материалами, используемыми при производстве вентилей, являются сталь и латунь

Это толстостенные изделия, которые прослужат дольше, но при выборе важно обращать внимание на качество уплотнительных прокладок

Немаловажный критерий выбора – фирма-производитель изделия. Как правило, товары зарекомендовавших себя марок с мировым именем на порядок превосходят свои аналоги малоизвестных изготовителей. Фирмы, изделия которых были проверены в отечественных условиях и положительно себя зарекомендовали:

• итальянские компании Itap и Luxor;
• немецкая фирма Oventrop;
• датский изготовитель Danfoss;
• совместная российско-итальянская фирма Valtec.

Рекомендуем ознакомиться: Устройство трехходового крана шарового типа

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы. Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

• при монтаже отопительных систем;
• при ремонтных работах с удалением из системы жидкости;
• при установлении нового радиатора;
• в случае подсоса воздуха в систему в процессе эксплуатации;
• как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.
