Кран маевского: характеристика и порядок эксплуатации

Устройство крана Маевского

Миниатюрный металлический корпус (отлично, если латунный) имеет небольшое отверстие или «носик» с отверстием 2мм.

С одного края есть резьба для монтажа на радиаторное отверстие, с другого края – колпачок с винтом. Так как клапан устанавливается на место заглушки на отопительном приборе, его монтаж можно осуществлять, когда в системе нет воды.

Для обеспечения герметичности прибор снабжён уплотнительным кольцом (на стыке с батареей), а колпачок часто выполняется из нейлона или пластика.

Привести кран в открытое состояние, можно пару раз повернув винт против часовой стрелки.

Схема крана Маевского

Сразу после открытия клапана, будет слышаться свист или шипение, но не стоит закрывать прибор, как только звук стихнет – воздух всё равно ещё будет выходить и даже «плеваться» водой из отопления. Так что запаситесь подходящим тазиком!

Закрывается кран тогда, когда вода пойдёт ровной струйкой.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана.

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

• убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
• приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
• подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
• дождаться пока из крана выйдет весь воздух и потечет вода;
• когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом.. Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

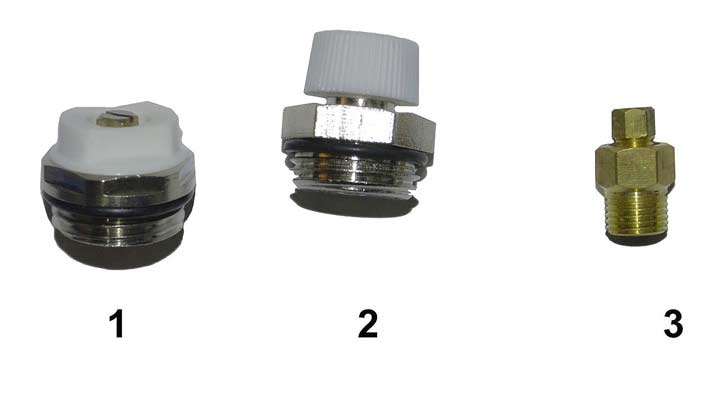

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.

• Автоматический кран

  . Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.

• Кран с предохранительным клапаном.

  Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.

• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.

• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.

• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Автоматический кран Маевского

Хотя, автоматический кран – это по определению не Маевский, но во многих случаях он более удобен, чем классический вариант.

У него совершенно иная, более сложная конструкция. Вместо болта здесь целая система с поплавком, пружиной и жиклёром (отверстие расположено в нижней части прибора). Поплавок призван реагировать на уменьшение уровня теплоносителя. Опускаясь вниз, он приотворяет игольчатый клапан, и воздух выходит наружу.

Особенности автоматической версии:

Принцип работы крана маевского служит в стравливании воздуха из системы отопления или системы горячего водоснабжения. В процессе циркуляции воды по системе отопления, а также во время длительного простоя в ней накапливается воздух, который в результате и образует воздушные пробки. Чаще всего они образуются в местах, где низкое давление или маленькая скорость воды. В результате не греют, и в этих местах происходит коррозия металла.

Проще говоря, кран Маевского — это воздухоотводчик. В нём используется такой механизм, как запорный клапан игольчатого типа. Клапан перемещается специальным ключом либо отвёрткой. В труднодоступных местах проще использовать ключ. При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно. Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое. Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана маевского достаточно простой.

Также выпускают автоматические воздухоотводчики, они работают по поплавковому принципу. Когда воздух скапливается, поплавок опускается, и воздушная пробка вытесняется водой, и потом кран автоматически закрывается, не требуя вашего присутствия. Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования. Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе. Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.

Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения. При установке или замене крана необходимо придерживать ключом саму пробку, так как необходимо помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу. Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки. На разбор принципа работы крана маевского можно закончить

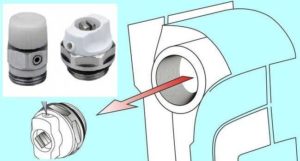

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

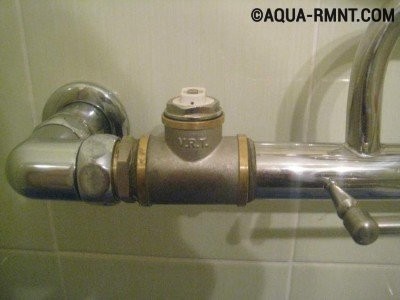

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана

Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.

Как быстро и эффективно спустить воздух из батареи отопления

Проблема воздуха в системе отопления возникает довольно часто, особенно если система новая. Выражается это в том, что часть батареи совершенно холодная, тогда как другие могут быть даже слишком горячими. Меня часто спрашивали, как решить эту проблему. Очень просто – спустить воздух. Только делать это нужно грамотно.

Откуда берется воздушная пробка в батарее?

1. Неправильная подача отопления. Если все происходит медленно, воздух выйдет постепенно и без проблем. Но если все происходит быстро – могут возникнуть пробки.

2. Разгерметизация части отопительной системы. К сожалению, в этой ситуации помочь может только ремонт.

3. Повышенное содержание воздуха в воде.

К чему приводят воздушные пробки в отоплении?

1. Отсутствие нормального обогрева помещения.

2. Повышенная вероятность того, что металл, из которого сделана система, просто начнет ржаветь.

3. Из-за того, что часть системы перегревается, а другая остается холодной, металл тоже слишком быстро приходит в негодность.

4. Если подшипники циркуляционного насоса не будут плотно окружены водой, они будут быстро изнашиваться.

Как спустить воздух из батареи?

Для устранения этой неприятности есть такая штука – кран Маевского. В принципе такие краны можно поделить на три разновидности:

• Ручные. Чтобы спустить воздух, нужно взять четырехгранный ключ, открутить регулировочный винт и, стравив воздух, закрутить его обратно.

• Автоматические. В этом случае воздух спускается сам, благодаря встроенному поплавку, который реагирует на наличие воздуха в системе.

• Со встроенным предохранителем. Такие краны еще и контролируют давление в системе. Если давление превысит 15 атмосфер, кран автоматически стравит лишний воздух. Идеальный вариант для полипропиленовых или металлопластиковых труб.

Для централизованных систем отопления с характерной для них грязной водой подойдет ручной вариант (автомат такая вода просто убьет), а для частных домов хорошо подойдет автоматика, достоинством которой является еще и то, что ее удобно устанавливать в тех местах, куда с ключом не добраться.

Что касается старых чугунных батарей, то для них вообще лучше воспользоваться латунным воздухоотводником, работающим по автоматическому принципу.

Как установить кран Маевского?

Здесь ключевой вопрос – правильно определить, в какой точке будет устанавливаться кран. Для этого нужно выбрать верхнюю точку того участка, который расположен напротив того места, откуда в батарею поступает горячая вода.

Современные радиаторы уже имеют место для монтажа крана Маевского, которое закрыто заглушкой. В этом случае нужно слить воду из системы, открутить заглушку и поставить туда кран. Желательно воспользоваться уплотнителями.

В старых батареях придется просверлить отверстие в боковой части (там, где заглушка). Сразу скажу, сверлить нужно чуть меньшее отверстие, чем диаметр резьбы крана. Затем в отверстии нужно нарезать резьбу и установить кран, опять же, не забыв об уплотнителях.

Как использовать кран Маевского?

1. Поставить под кран какую либо емкость, типа тазика (просто на всякий случай).

2. Отключить минут на 10 специальные насосы (если система работает с их помощью).

3. Медленно открутить запорный винт. Обычно хватает сделать половину или даже четверть оборота.

После этого кран должен начать шипеть – значит все в порядке, значит воздух стравливается. Когда он выйдет, из крана должна начать течь вода. Не следует сразу закрывать кран – вначале вода будет выходить вместе с воздухом, что будет видно по прерывистой струе. Когда она станет ровной, кран можно закручивать.

В заключение стоит отметить, что иногда эта процедура не помогает, и батареи все равно нормально не работают. Это свидетельствует о том, что проблема была вовсе не в воздухе, а в засоре. К сожалению, устранить его смогут только профессионалы – самостоятельно с этим не справиться.
