Установка чугунных батарей отопления своими руками

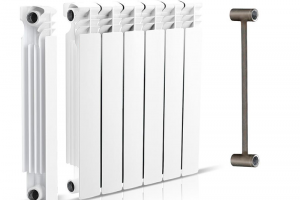

Устройство алюминиевой батареи

Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

1. рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
2. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
3. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
4. максимальная температура теплоносителя может достигать +120 градусов;
5. одна секция может весить от 1 до 1,5 кг;
6. емкость каждой секции от 0,25 до 0,46 л;
7. расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.

Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

Преимущества и недостатки алюминиевых радиаторов

Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.

Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.

Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.

Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.

Выбираем конкретную модель радиатора

После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.

Рассчитываем тепловую мощность

А как правильно выбрать радиаторы отопления, чтобы достигался должный уровень тепла и комфорта? Для этого нужно рассчитать тепловую мощность радиаторов, планируемых к покупке. Для определенных стандартных условий требуется тепловой мощности от 0,09 до 0,125 киловатт на один квадратный метр помещения. Именно такой мощности должно хватать для создания оптимальных климатических условий в помещении.

Теперь о том, что подразумевается под стандартными условиями. Все просто, это комната, в которой имеется окно с деревянной рамой и трехметровые (не выше) потолки, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. Если у вас такие же условия значит умножив 0,125 на площадь комнаты вы получите мощность радиатора или радиаторов (если их потребуется несколько) необходимых для помещения. Далее остается посмотреть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:

• Можно уменьшить мощность радиаторов 10 — 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
• Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
• При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
• Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.

При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:

• Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
• Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
• Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.

Определяем нужные габариты

При покупке радиатора надо точно знать следующие моменты:

• Какого типа у вас подводка – скрытая или открытая;
• Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
• Диаметр труб отопления;
• Расстояние между трубами (межосевое расстояние).

Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:

• Расстояние радиатора от пола – от 7 до 10 см;
• расстояние от стены – от 3 до 5 см;
• расстояние от подоконника – от 10 до 15 см.

Основные нормы по размещению радиаторов.

Завершающий этап покупки радиаторов

Теперь, если у вас автономное отопление, вы можете, взяв с собой эти расчеты, смело направляться в магазин за отопительными приборами. А вот жителям многоэтажки с централизованной СО есть смысл сначала сходить в ДЭЗ, узнав, какое в вашей отопительной системе рабочее давление. От этого параметра и будем отталкиваться, решая, какой радиатор отопления лучше выбрать. Указанное в паспорте прибора давление должно быть выше, чем названное работниками ДЭЗа, чтобы получился некий запас. Ведь не стоит забывать, что в каждом новом сезоне отопительные приборы испытывают опрессовочным давлением, которое в 1,5 раза больше рабочего.

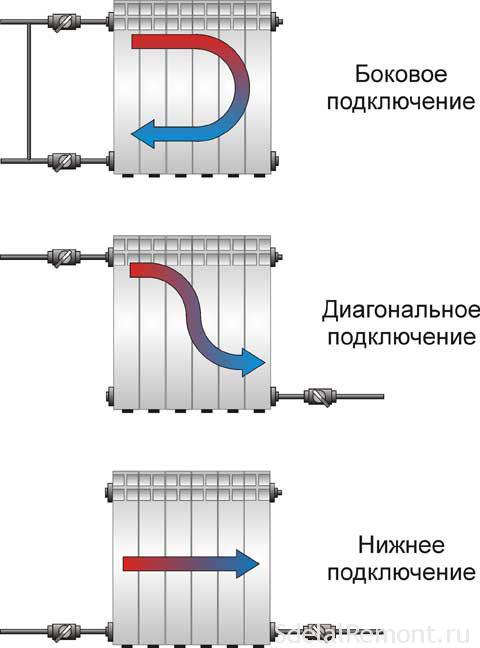

Схемы подключения радиаторов, эффективность работы

В зависимости от устройства отопительной системы существуют различные схемы подключения к ней отопительных приборов. Если посмотреть разрез, то каждый радиатор имеет верхний и нижний полно проходные каналы через которые подается, уходит теплоноситель.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которого пропустить через себя горячую воду, получить часть тепловой энергии. Общий КПД прибора зависит от количества горячей жидкости, успевшей пройти через каналы секций и теплоемкости материала из которого изготовлены нагревательные элементы.

Количество проходящего через каналы отдельных секций теплоносителя напрямую зависит от схемы подключения отопительного прибора.

Боковое подключение

При такой схеме установки батарей отопления в квартире теплоноситель может подаваться сверху или снизу. Когда подача сверху, вода проходит по верхнему общему каналу, опускается по вертикальным каналам отдельных секций к нижнему, уходит в ту же сторону, откуда поступала.

Теоретически, теплоноситель должен пройти по вертикальным каналам секций, разогревать радиатор полностью. На практике — жидкость движется по наименьшему гидравлическому сопротивлению.

Чем дальше от входа находится секция, тем меньшее количество теплоносителя пройдет через неё. При большом количестве секций, последние будут нагреваться значительно хуже, а то и вовсе останутся холодными при слабом давлении.

При боковом способе установки установки радиаторов отопления в квартире и подаче снизу история повторяется. КПД обогревателя здесь будет еще хуже — горячая вода должна подниматься вверх по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего применяется при стояковой разводке в многоквартирных домах.

Нижнее подключение

При такой схеме теплоноситель подается снизу, проходит через секции, выходит через тот же нижний канал. Здесь используется принцип конвекции — горячая вода всегда поднимается вверх, холодная опускается.

Так задумано теоретически. На практике, большая часть горячей воды проходит от входа подачи до выхода, хорошо нагревается нижняя часть батареи, к верху теплоноситель поступает слабо. КПД отопителя с нижним подключением обоих потоков на 15 — 20% ниже, чем по схеме с боковой обвязкой.

Подключение снизу хорошо тем, что при завоздушивании батареи, остальная часть греет исправно.

Диагональное подключение

Классический метод обвязки батарей — диагональный. При правильном монтаже радиаторов отопления в квартире диагональным способом секции нагреваются равномерно, повышается КПД использования тепловой энергии.

При диагональном методе обвязки горячая жидкость поступает через верхнее обще проходное отверстие, опускается по каналам каждой секции и выходит из нижнего проходного канала с другой стороны. Здесь жидкость опускается сверху вниз, гидравлические потери минимальны.

Есть у этого метода и недостатки. Батарея завоздушивается, за этим надо следить, спускать воздух через кран Маевского. Второе — внизу могут образовываться мертвые зоны с холодной водой при слабом давлении.

Не работают батареи в квартире во время отопительного сезона

После введения центральной системы отопления в эксплуатацию требуется некоторое время, чтобы она вошла в режим.

Не всегда для жильцов многоэтажных домов начало отопительного сезона ассоциируется с теплом в квартирах. Бывают такие ситуации, что включили отопление, а батареи – холодные, а платить приходится, как за горячие. Плюс ко всему появляются дополнительные расходы на обогрев помещения за счет электрических обогревателей. Именно в таких случаях люди начинают искать причину, почему дали отопление, а батареи – холодные, и производить ремонт разводки самостоятельно. Последние действия нисколько не оправданные, так как без должного уровня знаний полноценно починить разводку отопления нельзя. Неквалифицированный подход может только усугубить положение. Также читают: «Низ батареи холодный, а верх горячий «.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Какие батареи отопления лучше для квартиры

Радиаторы отличаются уровнем теплоотдачи, сроком эксплуатации и ценой. Определяющим фактором качества работы установки считается материал изготовления. Самые популярные виды батарей отопления в квартире – это:

Принцип работы конструкции прост. Преимущественно теплоносителем выступает горячая вода. Подключение осуществляется через трубу. Под воздействием тепла поверхность установки начинает нагреваться, а температура помещения – увеличиваться. В зависимости от материала изготовления и конструкции панелей водяные радиаторы остывают быстрее или медленнее.

В чугунные установки горячая вода заходит с одной стороны и выходит с другой. Для осуществления такой работы необходимо большое количество теплоносителя. Принцип действия стальных, алюминиевых и биметаллических теплообменников имеет небольшую разницу. Внутри каждой секции есть тонкая трубка, которая наполняется горячей водой. Благодаря воздушной подушке, которая образуется внутри, теплопроводность таких батарей выше. Для запуска системы понадобится всего 350 г воды, что упрощает установку.

Чтобы понять, какие радиаторы подойдут лучше для отопления квартиры, стоит ознакомиться с основными характеристиками каждого вида. Батарея – универсальная установка для обогрева коммерческих, производственных и жилых зданий – имеет свои особенности в зависимости от материала изготовления. Сопоставив плюсы и минусы, вы найдете оптимальный вариант.

Биметаллические радиаторы

Приборы изготовляют из стали и алюминия. Установка очень долговечна, имеет высокую теплопроводность. Привлекательный вид батарей делает их лучшим вариантом для офиса, дома. Система представляет собой конструкцию из вертикальных стальных трубок, которые снаружи покрыты алюминием. Такой теплообменник устойчив к коррозии, долговечен. Если вам будет не хватать температуры, то к биметаллической батарее всегда можно прикрепить еще одну секцию.

Алюминиевые

Установки отличаются высокой теплоотдачей, привлекательным дизайном. По сравнению с предыдущим вариантом их цена более доступна. Если вас интересует замена радиаторов отопления в квартиры, алюминиевый вариант подойдет как нельзя лучше. Монтировать их легко. Батареи устанавливают в автономные и центральные отопительные системы. Для более экономного потребления энергии рекомендуется использовать термостатические клапаны.

Если вы не знаете, какие радиаторы лучше для центрального отопления, то выбирайте такой вариант. Конструкция идеально подходит для системы отопления циклического типа. Установка надежна, прослужит много лет. К недостаткам относят сравнительно небольшую теплоотдачу, быстрое остывание систем. Она очень громоздка, поэтому требует особых навыков в установке. Стоят такие теплообменники недорого, что делает их очень популярными.

Доступные и практичные системы остаются востребованными по сей день. Их устанавливают в коттеджах, квартирах, коммерческих помещениях. Степень теплоотдачи очень высока. При неправильном расчете мощности системы или низкой температуре теплоносителя цельная железная конструкция может стать проблемой. Модернизировать ее невозможно, поэтому придется менять всю конструкцию. Стоимость стальных батарей невысокая.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit
