Каркасный дом своими руками: как самостоятельно построить дом-конструктор

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Возможные примеры

На специализированных сайтах в интернете можно найти множество фото каркасного дома, возведенного своими руками. Это большое подспорье, ведь можно найти подходящий для себя вариант, который будет соответствовать Вашим индивидуальным требованиям.

Как правило, на этих сайтах есть расчет количества затраченных материалов и их стоимость. А также, пошаговая инструкция последовательных действий для сооружения данной постройки.

Таким образом, даже неквалифицированному человеку в этой сфере довольно легко подобрать дом, соответствующий необходимым личным требованиям и бюджету. Остается только воспроизвести интересующий вариант и добавить собственной уникальности.

Основание для каркасных домов

Схема основания каркасного дома.

Помимо самих стен, пола и потолка, утеплителем в доме является и его фундамент. Он тоже может быть выполнен самыми разными способами и из большого количества материалов. Особенностью именно каркасного дома является то, что фундамент под него сооружать нужно небольшой глубины. Это связано с тем, что данный тип строительства совершенно не предполагает многоэтажности. Максимум, на что он способен, так это на мансардное помещение. Таким образом, сооружение получается достаточно легким и необходимости организовывать основательный фундамент нет. Какие же типы фундамента подойдут именно для такого дома? В первую очередь это конечно же, столбчатый вариант. Он удобен для таких легких сооружений, экономичен. Но не стоит забывать и об утеплении. Этот способ подходит лишь там, где в течение года не наблюдается сильных заморозков. Иначе и земля под домом, и все, что будет находиться на нижнем этаже, будут подвержены вымерзанию.

Схема возведения дома по каркасной технологии.

Другой вариант в большей степени подходит для возведения каркасного дома в центральной части нашей страны и в северных районах. Это ленточный тип фундамента. Он предполагает заведение основания по всему периметру здания и под несущими перегородками в нем. И в первом, и во втором случае необходимо отметить, что заглубление здесь сильное не подойдет. В то же время, для того чтобы избежать неприятностей и сбоев в функционировании и эксплуатации сооружения, необходимо позаботиться о том, чтобы основание это было максимально надежным.

В этом отношении следует говорить об армировании фундамента. Именно это позволит предотвратить размыв почвы и вместе с ней фундамента, а соответственно, и его разрушение. Данное правило касается ленточного основания. Если же предполагается столбчатый его вариант, то в качестве крепления в этом случае рационально использовать монолитный ростверк.

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

• Нет необходимости обустраивать обвязку и цокольное перекрытие;
• Полы будут значительно жестче нежели деревянные;
• Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
• Может использоваться как теплоаккумулятор;
• Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
• Подходит почти под все виды грунтов;

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубления лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней ). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

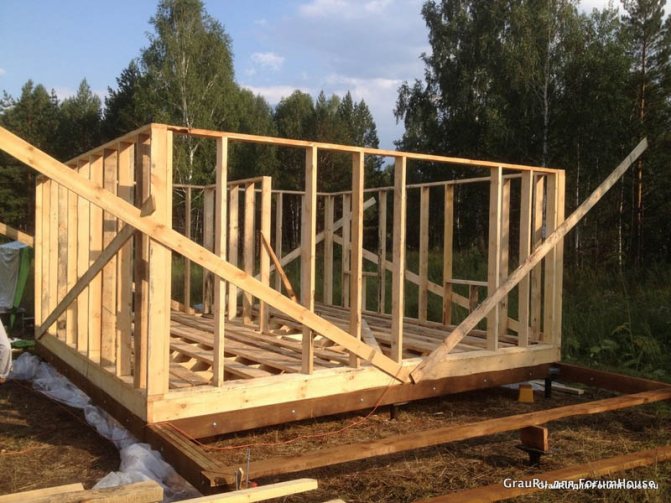

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Возведение стен

Главные приёмы, которые гарантировали энергоэффективность дома 6 на 6 без ущерба его прочности, это:

• соблюдение расположения относительно друг друга элементов каркаса: лагов, стропил и стоек;
• устройство стяжек верхних досок металлической пластиной;
• использование разнесённых балок проёмов;
• устройство проёмов без балок в ненесущих стенах;
• за счёт крепления балок металлическими пластинами отсутствие двойных стоек в проёмах.

Для стоек отбирался качественный материал, а шаг между ними рассчитывался с учётом размеров листов утеплителя и гипсокартона – 2,45 м и 0, 625 м, соответственно.

Положение окон и дверей определялось шагом между стойками. Балки в проёмах крепились металлическими пластинами, подоконники — уголками 40х40х40.

При сбивании досок стенового каркаса, как и везде в последующем, гвозди не сразу вбивались по шляпку, оставляя возможность оценить завершённую часть работы и внести поправки.

Для подъёма стены пришлось верхний край и фундамент соединить верёвкой ограниченной длины для исключения опрокидывания, а нижний – соединить с полом лентой для предотвращения скольжения. Поднятые стены крепились гвоздями к основанию и дополнительно – укосинами.

гвозди пока до конца не заколачиваем

оконный проем без двойных стоек

ригель на уголках (спорное решение)

временные укосины

чтобы стена при подъеме не уехала

ограничительная лента

каркас первого этажа

Шаг 6: Утепление

Утепление каркасного дома проводят по схеме:

1. Монтируют пароизоляционную пленку по внутреннему контуру стен. Она защитит теплоизоляцию от водяных паров, которые проникают из теплого в помещения и конденсируются в толще материала. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Чтобы соединить 2 полотна пленки, к краю приклеивают двусторонний скотч. Накладывают пароизоляцию с нахлестом 100 мм и плотно прижимают.
3. Плиты теплоизолятора, как правило, минеральной ваты, раскраивают по размерам секций каркаса. Ширина материала должна быть на 10-20 мм больше, чем расстояние между стойками. Режут утеплитель ножом или пилой с мелкими зубьями.
4. Устанавливают плиты между элементами каркаса в 2 слоя со смещением не менее, чем на 150 мм. Общая толщина утеплителя — 200 мм.
5. Укладывают гидроветрозащитную мембрану с наружной стороны, чтобы уберечь теплоизоляцию от выдувания и намокания. Крепят к стойкам степлером.
6. Стыки проклеивают двусторонним скотчем.

Теперь можно приступать к отделочным работам. Если застройщик планирует построить каркасный дом, пошаговая инструкция поможет разобраться с принципами и нюансами его возведения.

Каркасные стены

Раскраивать брусья по размерам можно непосредственно на стройплощадке. Для этого потребуется пила, ножовка, болгарка, измерительные принадлежности (рулетка, линейка), угольник. Иногда люди приобретают готовые комплектующие. Тогда технология строительства каркасного дома сводится к обычной сборке согласно чертежам. Собирать конструкцию можно на поверхности земли или на полу, а затем ставить ее вертикально и раскреплять способом, указанным в руководстве по монтажу.

Способы сборки каркаса

Технологически процесс может быть:

• Классическим. Монтируются стойки, ригели, укосины. Утепляются стены, монтируется обшивка.
• «Канадская платформа». Перед установкой в проектное положение конструктив монтируется на полу.
• Из СИВ-панелей. На площадку привозят готовые стеновые панели, которые кремятся болтами, швы заделывают полиуретаном.
• Германская технология «фахверк». Такая схема дома из досок предполагает, что они сами являются декоративными элементами отделки.
• Шведская технология. Монтируют два обрешетки. Одна заполняется термоизоляционным материалом, вторая служит тоннелем для прокладки коммуникационных линий.

Тем, кто интересуется, как сделать каркасный дом своими руками, необходимо учитывать, что без подъемных приспособлений и техники строительство можно реализовать только по классической технологии. Самому построить щитовой дом своими руками сложно. Нужен как минимум один помощник, так как часть конструкций придется монтировать на высоте.

Установка и сечение стоек каркасника

Каркас дома собирается из вертикальных опорных стоек. Пошаговый инструктаж по технологии построики выглядит так:

• На черновом полу размечают места для будущего монтажа. Чтобы собрать одноэтажный каркасный дом, опоры ставят с шагом в 0,6 метров. Для двухуровневых построек этот параметр будет равен 0,4 м.
• При расчете сечения учитывают несущую способность и проектную нагрузку. Брусья минимум 50х50 мм нарезают по длине согласно чертежам. Для этого используется хорошо просушенная и выдержанная береза.
• Черновой крепеж – укосины. При постановке стоек каждую проверяют по уровню, чтобы опоры были абсолютно вертикальными. Проверяют целостность бруса, отсутствие гнили, очагов поражения паразитами.
• Соединяют полученную конструкцию верхней перевязкой. Устанавливают промежуточные элементы. Оконные проемы усиливают, поставив доску «на ребро». Тогда после защемления она не прогнется.
• Укрепляют каркас укосинами из доски 100х25 или 150х25, врезанныой в верхнюю и нижнюю обвязку. Используют стальные перфорированные полосы, горизонтальные перемычки.
• Дополнительное усиление не потребуется, если остов будет обшиваться жестким листом ОСП, многослойной фанерой. Тогда после укладки базальтовой ваты стены обшиваются без дополнительного укрепления.

При монтаже стен каркасника (наружных) используют сечение 150х50 мм, 200х50 мм. Для устройства внутренних облегченных перегородок, которые не являются несущими, пользуются брусом 100х50 мм. Этих габаритов достаточно, чтобы выдерживать нагрузку от двухуровневого строения без нарушения геометрии. Делать стены слишком толстыми нецелесообразно. Это увеличит массу здания, и приведет к перерасходу утеплителя, что увеличит смету.

Укосины или раскосы для каркасной постройки

Укосина или раскос может быть стационарным, который останется и будет зашит под обшивку, или временным, когда необходим для удержания до установки обвязки. При производстве работ пользуются не только пошаговой инструкцией каркасного строительства, но и рекомендациями специалистов:

• Оптимальный угол наклона – от 40 до 60 градусов относительно вертикальной оси опоры.
• По толщине укосина не должна превышать ¼ сечения раскрепляемой опоры.
• Чтобы избежать ослабления узла при усыхании, при монтаже используется только технология врезки.
• Укосины врезаются заподлицо стойкам, обвязкам и перемычкам, чтобы листы облицовки крепились к остову конструкции.
• Используют минимум по одному раскосу с каждой стороны на каждом стеновом пролете.

Как правильно закрепить укосины? Простыми гвоздями, вбитыми молотком или саморезами, вкрученными шуруповертом. Если по углам вместо досок вмонтировать фрагменты листа ОСП-312, жесткости будет достаточно.

Ошибки при строительстве каркасного дома

Если вы решили построить каркасный дом своими руками, вы не должны допустить ошибок. С самыми распространенными из них предлагаем ознакомиться.

Очень часто для строительства каркасного дома используют недостаточно просушенную древесину. Это большая ошибка. Когда дерево просохнет, оно изменит свою форму. В результате дом может покоситься, гвозди или саморезы частично будут выворочены. Пострадает не только сам дом, но и утеплитель, и отделочный материал.

Нельзя сушить древесину быстро. Процесс сушки должен занимать несколько дней. Если не соблюдать требования, доска или брус лопнут или выгнутся. Сразу после сушки древесину надо обработать спецсоставами для защиты от огня и грызунов.

Каркас – основа дома. Его надо делать максимально качественно

И особое внимание нужно уделить вертикальным стойкам, поскольку они слабо сопротивляются боковым нагрузкам. Чтобы решить проблему, достаточно усилить каркас диагональными связями

Сделать это можно несколькими способами: задействовать распорки, обшить дом фанерой или листами OSB, набить обрешетку из досок.

Подкосы можно сделать сверху и снизу. Одним концом они должны упираться в вертикальную стойку, другим концом – в брусья обвязки и находиться к ним под углом 50-60 градусов.

Чаще всего каркас обшивают фанерой или OSB-плитами. Их толщина должна быть не менее десяти миллиметров

Важно качественно закрепить плиты на каркасе, для этого можно использовать саморезы, диаметром не менее четырех сантиметров

Усилить корпус можно и при помощи обрешетки из досок, которые крепятся на расстоянии 5-7 сантиметров под небольшим углом друг относительно друга.

Отсутствие гидро- и пароизоляции негативно сказывается на утеплителе. В него попадает влага, вызывая деформации. После этого он перестает выполнять свои функции. Страдает от влаги и древесина, она отсыревает, и также начинаем деформироваться, плюс в ней заводятся различные жучки.

Брус нижней обвязки должен быть огражден от фундамента слоем гидроизоляции. В противном случае он подвергнется воздействию грунтовых вод и начнет постепенно гнить. Спустя несколько лет его придется менять, а эта операция дорогостоящая и сложная.

Ширина плит утеплителя – 0.6 метра. Соответственно и шаг между стойками каркасника должен равняться 59-60 сантиметрам..

Пользоваться только саморезами при креплении стоек каркаса нежелательно. Лучше дополнительно вбивать несколько гвоздей с двух сторон под углом друг к другу. Вообще все стыки надо прорабатывать максимально качественно.

Это лишь часть ошибок, которые допускают при строительстве домов по каркасной технологии. Чтобы избежать их обращайтесь в проверенную компанию, давно работающую в вашем городе.

Перед строительством любого дома каждый задаётся вопросом о стоимости. Правильно составленная смета каркасного дома поможет максимально точно ответить на этот вопрос. Смета включает в себя две части: строительные работы и монтаж инженерных коммуникаций. Нужно учитывать не только стоимость материалов, но и расходы на их перевозку.

Посчитав все статьи расходов, мы получим стоимость. О том, сколько стоит каркасный дом построить, читайте здесь.

Но прежде чем делать первые шаги в строительстве каркасного дома, узнайте обо всех егонедостатках. О плюсах и минусах каркасных домов читайте в этой статье. Статья развеет все мифы каркасных домов.

Монтаж стропильной системы

Постоянный адрес статьи

Балки цокольного перекрытия и настил пола

Прочностные качества каркаса в максимальной степени зависят от качества и сечения брусьев обвязки и балок перекрытия. Понятно, что стараются подбирать первосортный материал. А вот сечение зависит и от длины пролетов, и от шага расположения деталей.

Следующим этапом идет закрепление балок цокольного перекрытия. Они, как правило, имеют такой же размер в сечении, как и брусья обвязки. Соединение балок перекрытия с обвязочным поясом осуществляется «в полдерева», для чего в обоих элементах делаются запилы.

Балки должны придать конструкции будущего пола жесткость и надежность. Поэтому, если площадь здания достаточно большая, то часто балки цокольного перекрытия укладываются на обвязочный пояс для каждой из комнат отдельно.

После того как закончен монтаж балок цокольного перекрытия, для дальнейшей работы потребуется настил. И вот тут многие мастера предпочитают сами и советуют новичкам сразу же устраивать полы, как черновые, так и «белые» (конечно, не считая финишного декоративного покрытия). Однако, при таком варианте работы необходимо предусмотреть то, что всю площадь пола нужно будет ежедневно накрывать цельным полотном плотной полиэтиленовой пленки до тех пор, пока все строение не будет защищено от осадков кровлей и стенами.

Все детали нижнего пояса покрываются антисептической и водооотталкивающей пропиткой – эта мера продлит срок эксплуатации здания.

На этом же этапе необходимо поднять канализационную трубу выше поверхности пола на 100 ÷ 150 мм. Для этого в каждом слое настилаемого покрытия, необходимо проделывать отверстия, через которые будет пропущен патрубок канализации.
