Каркасный гараж из дерева своими руками

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

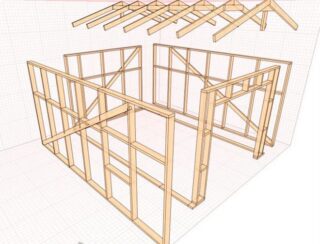

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

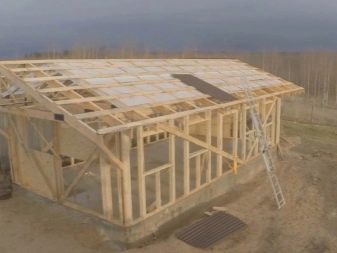

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Отделка и изоляция гаража

Далее проводятся работы по облицовке, утеплению и гидроизоляции гаража. Для облицовки можно использовать различные материалы:

Для утепления можно использовать любой материал из предложенных на строительном рынке. Но предпочтение желательно отдать негорючей минвате.

При сооружении «пирога» стен гаража можно использовать многие из вариантов, найденных в интернете. Ведь это нежилое помещение. Но есть два основных правила, которые сэкономят вам массу времени при сравнении всех конструкций.

1. Пароизоляция устанавливается внутри помещения (с теплой стороны).
2. Ветрозащита и гидроизоляция — снаружи. Она будет спасать каркас гаража во время непогоды.

Правила касаются как устройства стен, так и крыши постройки. Вообще, слои утепления гаража обычно выглядят таким образом (с внешней стороны):

• внешняя отделка;
• ветрозащита;
• плита типа ОСП (OSB);
• утеплитель;
• пароизоляция;
• слой для внутренней отделки, например, гипсокартон.

Этот вариант указан на фото. Могут быть иные способы сборки. Например, «пирог» без ОСП, которая нужна, чтобы утеплитель не отсыревал. Либо без ветрозащиты.

Необходимые инструменты

Для строительства потребуются как электроинструменты, так и ручные

При возведении каркасника используют древесину, что определяет выбор инструментов.

Электроинструменты

1. Циркулярная (дисковая) пила. Наиболее выносливой считают «Хитачи С7MFA–4800».
2. Шуруповерт с двумя аккумуляторами мощностью не менее 19W. Оптимальный выбор – «AEG BS 12 X-R LMB–3200».
3. Бензопила. Лучшая из бюджетных – «Echo CS-3500-14». Средняя цена 7100 руб.
4. Бетоносмеситель ёмкостью не менее 140 л. Необходим для заливки плитного или ленточного фундамента. Для возведения столбчатого будет достаточного ручного замеса бетона.
5. УШМ (болгарка), 125 мм.
6. Торцевая пила, необходимая для выполнения распила под определённым углом. Циркулярная не справится с этой задачей. Приобретение торцовой пилы быстро окупается скоростью и точностью выполнения работ.
7. Пневматический молоток для гвоздей (не обязательно).
8. Точило для заточки ручного инструмента.

Ручной и измерительный инструмент

1. Качественные пузырьковые уровни длиной 200 и 60 см.
2. Рулетка с длиной ленты не менее 8 м.
3. Меловая малярная шнурка.
4. Молотки на 500 и 1000 г.
5. Два топорика, маленький и средний.
6. Монтировка.
7. Клещи (средние и большие).
8. Сапожный нож.
9. Набор стамесок.
10. Ножовка по дереву.
11. Ёмкости и лопаты для выполнения земляных работ и бетонирования.

Прочность и долговечность

Каркас из легких профилей П-образного сечения имеет большой запас прочности. Элементы каркаса гаража крепятся к фундаменту анкерными болтами. А собранная решетчатая конструкция напоминает Эйфелеву башню. Она, кстати, стоит уже больше века, хотя рассчитана была на 20 лет.

Такая конструкция:

• не подвержена гниению,
• огнестойкая,
• не боится подвижек почвы (что очень опасно для гаражей из бетона и кирпича).

Современные фасадные и кровельные материалы имеют длительный срок службы – десятки лет – и не боятся влаги, жары, холода и резких температурных перепадов.

Очень легкий

У капитального дачного гаража, построенного по шведской технологии, небольшой вес.

Масса конструкции 6х3,6м — всего 1150кг. Это сопоставимо с массой легкового автомобиля.

Нагрузка на фундамент получается гораздо меньше по сравнению с капитальными гаражами из бетона и кирпича. Поэтому требования к фундаменту ниже, а скорость постройки – выше.

Быстрый монтаж на участке

Строительство можно осуществлять в любое время года – и зимой, и летом. Низкие температуры и повышенная влажность не являются помехой. Ведь отсутствуют «мокрые работы» – с раствором и штукатуркой.

Скорость постройки гаража повышается благодаря:

• идеальной ровности линий – экономится масса сил и времени на подгонку элементов и выравнивание поверхностей,
• заводской нарезке профилей,
• заводской полусборке каркаса,
• несложным способам крепления элементов конструкции,
• малой массе деталей каркасного гаража.

Наши металлические гаражи украшают участок

Обычные металлические «ракушки» или «железные коробки» с распашными воротами не отличаются красотой. Но наш каркасный загородный гараж – исключение.

Мы предлагаем множество вариантов отделки кровли гаража – кровельный профнастил, металлочерепица, гибкая черепица  Tegola или даже элитные кровельные материалы – медная черепица и композитная металлочерепица.

А стены капитальной металлической постройки могут быть отделаны стеновым профнастилом (больше десяти вариантов цветов) или виниловым сайдингом (18 цветов). Можно выбирать и цвет гаражных ворот – также из нескольких вариантов.

Такой загородный гараж можно вписать в архитектурный ансамбль участка и он станет его украшением.

Гараж на две машины или на одну машину + хозблок?

Мы предлагаем несколько проектов гаражей.

Они отличаются и по размерам, и по исполнению. Кроме стандартных вариантов возможна разработка индивидуальных проектов.

О цене

Стоимость капитального металлического гаража для дачи зависит от проекта и от варианта исполнения. В любом случае она в разы меньше, чем цена бетонных и кирпичных гаражей.

Благодаря малой массе конструкции со всеми работами по строительству гаража справятся 2-3 монтажника, причем без применения спецтехники. Все это также уменьшает стоимость постройки гаража на участке.

Обшивка гаража металлопрофилем и утепление гаража

Выбор металлопрофиля для обшивки гаража имеет массу преимуществ: металлические покрытия пожаростойки, ветронепродуваемы, обладают высокой прочностью и долговечностью. Металлопрофиль крепят к каркасу с помощью специальных саморезов. Они имеют шестигранную головку, уплотнительную шайбу и бывают различной длины и цвета. Для стен выбирают стеновой металлопрофиль марки С или ПС, а для крыши – марки ПК или Н.

Разновидности металлопрофиля для обшивки гаража

1. Начинают обшивку со стен. Прикладывают лист металлопрофиля к одной из угловых стоек, выравнивают его по отвесу и закрепляют саморезами в нижнюю волну. Следующий лист кладут внахлест на одну волну и закрепляют саморезами оба листа вместе. Всего на 1 квадратный метр обшивки необходимо 4-5 саморезов. Ворота обшивают тем же стеновым металлопрофилем.
2. При необходимости металлопрофиль режут в размер ножницами по металлу или электролобзиком. Нарезать его болгаркой не рекомендуется, так как при этом обгорает полимерное покрытие, и коррозионная стойкость металла резко снижается.
3. Перед тем, как укладывать покрытие на крышу, необходимо установить ветровые планки. Металлопрофиль укладывают на крышу с подветренной стороны, закрепляя его вместе с ветровыми планками к обрешетке. Конек из металла крепят после укладки листов так, чтобы саморез входил в верхнюю волну.
4. Утепление гаража выполняют по желанию. Для этой цели используют каменную вату, выполненную в виде матов. Маты укладывают между стойками, предварительно закрепив на стены ветрозащитную пленку. Фиксируют маты подшивкой из доски или сразу обшивают листовым железом.
5. Вместо металлопрофиля и утеплителя можно использовать для строительства гаража готовые сэндвич-панели, которые представляют собой сборные элементы с внешним профилированнным покрытием, утеплительными матами и внутренним гладким металлическим листом.

Образец сэндвич панели

Каркасный гараж можно выполнить также из металлического уголка, обшитого профнастилом. Такой гараж тяжелее, и требует применения сварочного аппарата, но он безопаснее в противопожарном плане. Однако, если в гараже планируются ремонтные и сварочные работы, гараж из профнастила на металлическом каркасе более надежен.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

Можно купить готовые бетонные блоки или отлить их самостоятельно.Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду.

Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.Заливка форм происходит в два этапа.

Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают.

После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.После установки всех опор верхушки нужно подрезать по горизонтальному уровню.Полости внутри свай залить бетоном.Устанавливают оголовья, к которым крепится ростверк.

Плюсы и минусы

Популярность каркасных гаражей объясняется наличием целого ряда положительных характеристик. Постройка гаража с использованием дерева или металла обходится в весьма демократичную сумму, поэтому вполне доступна широким слоям населения. Материалы для строительства не являются дефицитными. Они продаются на строительных рынках, базах и складах. Что касается работ, то тут все совсем просто. Каркасный гараж под силу собрать людям, не обладающим навыками строителя.

Для выполнения работ не требуются дорогостоящие инструменты и механизмы. Достаточно бытовых инструментов, каковые имеются у каждого собственника частного дома. А те, что отсутствуют, к примеру, уровень или шуруповерт, можно одолжить у друзей или соседей. При собственноручной сборке строение можно возвести за пару недель. Все, что потребуется – три пары сильных рук. Особо утруждаться не придется. Каждая из отдельных деталей гаража весит немного. Монтаж заключается в выполнении замеров, установке и креплении каркаса, а затем в его обшивке. Чуть больше потрудиться придется при обустройстве фундамента. Но и это не так сложно, как при строительстве кирпичного варианта. Скептики склонны во всем искать недостатки.

Минусом каркасных гаражей они считают:

• Пожарную опасность (для деревянных строений);
• Недолговечность деревянного каркаса;
• Отсутствие комфорта внутри помещения;
• Низкую сопротивляемость несанкционированному проникновению.

Действительно, дерево горит хорошо. Однако при соблюдении простых правил до пожара не дойдет. Необработанные бруски и доски прослужат не более десяти лет. Если пропитать древесину специальными химикатами, срок службы увеличится вдвое, а то и втрое. В гараже, обшитом профилированными листами, зимой холодно, а летом жарко. Но если изнутри сделать обшивку из утеплителя, ситуация улучшится. А в полностью деревянном домике всегда уютно. Кроме того, гараж, в первую очередь, предназначается для автомобиля. А ему там очень даже комфортно. Попасть в каркасный гараж несложно, только когда он стоит на отшибе. Если строение располагается на приусадебном участке в непосредственной близости с жилым домом, вряд ли кто-то попытается поживиться его содержимым.

Получается, что у каркасного гаража сплошные достоинства, главные из которых:

• дешевизна;
• простота монтажа;
• скорость возведения.

Что такое металлопрофиль

Каркасный гараж из металлопрофиля

Принимая решение построить гараж из металлопрофиля своими руками, следует ознакомиться с разновидностями продукции.

Чтобы сделать каркасный или рамный гараж, применяются трубы с квадратной или прямоугольной формой разреза. Размер сечения варьируется в пределах 10х20 мм –100х100 мм при толщине стенок 1-3 мм. Длина производимых профилей начинается с 200 см и заканчивается 600 см с шагом в 100 см. Железные трубы используются для возведения остова стен, въездных ворот, дверей, перекрытий и стропильной системы.

Другой разновидностью стального проката является профилированный лист (профнастил). Заготовки подвергаются холодной штамповке, во время которой им придается волнистая форма, где конфигурация и высота имеет определенные параметры исходя из сферы применения покрытия. Полотна покрываются различными веществами, которые защищают металл от коррозии и придают ему презентабельный внешний вид.

Чтобы возвести гараж из профиля своими руками, применяются такие виды профлиста:

• несущий;
• стеновой;
• несущее-стеновой;
• кровельный.

Также существуют такие варианты внешнего покрытия (в порядке возрастания защитных свойств):

• цинк;
• цинк-алюминий;
• полиэстер;
• поливинилфторид;
• пурал.

Примеры строительства каркасного гаража пошагово

Опишем способы постройки утепленного гаража и вариант без утепления.

Утепленный гараж с двухскатной крышей

Сборка бруса каркаса.

Хотите построить второй каркасный гараж на 2 машины своими руками? Нет ничего проще, если дочитать эту статью до конца. Двухскатная кровля характеризуется равномерным прогреванием, высокими теплоизоляционными параметрами, качественно вентилируется, поэтому популярность таких конструкций высока.

А дополнительное утепление гаражной конструкции позволит создать внутри нее оптимальный для человека микроклимат.

Кратко опишем актуальные работы при строительстве и утеплении гаража из осп с двускатной крышей. Чертежи созданы, переходим к поэтапному выполнению работ.

Первый этап – подготовительный:

• очистка площадки от мусора, верхнего слоя почвы;
• выполнение разметки, определяются прямые углы периметра, отмостка.

Второй этап – монтаж основания:

• планирование разметки месторасположения столбов основания по периметру строения внутри огороженного участка почвы;
• установка двух опор с равным шагом на каждой длинной стороне, одной – на короткой задней и одной – по центру;
• установка дополнительного столба на месте вертикальных стоек проема будущих ворот;
• монтаж реек поверх короба так, дабы в центре строения оставить квадратное отверстие под цементно-асбестовую трубу;
• засыпка щебня в готовый котлован, его утрамбовка, монтаж деревянного короба опалубки поверх слоя щебенки;
• заполнение опалубки раствором из бетона, песка и цемента (пропорции 3:1), разравнивание поверхности правилом, мастерком, шпателем;
• установка трубы с диаметром 150 мм в центральную часть короба;
• заполнение пространства вокруг трубы щебенкой после схватывания бетона, трамбовка щебенки;
• заполнение трубы бетонным раствором, монтаж длинных металлических закладных элементов с заранее организованными двумя отверстиями по высоте;
• выжидание, пока бетон застынет.

Третий этап – сборка каркаса:

• гидроизоляция основания;
• сборка каркаса из металлоконструкций – металлокаркас, из деревянных брусков, из комбинаций металла и дерева – дерево-металлический.

Вид соединения каркасных элементов.

Четвертый этап – кровельные работы:

• обустройство каркаса кровли;
• монтаж нижней, верхней обвязки из бруса;
• обустройство системы отвода воды;
• обшивка крыши кровельным покрытием (отлично подобрать материалы, которым характерна модульность: модульные панели, сайдинг и т.п.);
• монтаж водосточных желобов, под свесами крыши, в держатели;
• утеплительные работы позволят построить теплый гараж.

Пятый этап – финишный:

• внутренняя обшивка стен в построенном гараже: применяем плиты декоративные, деревянные доски, листы металлапроката;
• внешняя отделка стен с применением сайдинга, декоративных панелей своими руками.

Деревянный каркасный гараж без утепления с односкатной крышей

Гараж 6 на 6 каркасного плана с односкатной кровлей из дерева можно оставить без утепления, что позволит сэкономить значительные материальные средства.

Деревянный каркасный гараж оптимально иметь для временного размещения авто.

Сборка крыши каркасного гаража.

Строят его аналогично предыдущей конструкции, но с некоторыми особенностями:

1. Подготовительные работы: разметка участка, его очищение от почвы, выбор местоположения столбиков.
2. Организация котлована, монтаж опор для основания, укладка бруса на столбы основания для нижней обвязки конструкции, монтаж доски на столбы фундамента на ребро, передних угловых вертикальных стоек из бруса, еще двух брусочков по разметке.
3. Формирование основы каркаса. Задняя стенка состоит из четырех стоек, расставленных с равным шагом, но разной высоты для образования уклона односкатной крыши, фиксация вертикальных брусков на обвязке при помощи мощных металлических уголков.
4. Верхняя обвязка имеет особенности: нужно связать горизонтальным брусом отдельно передние и задние стойки для образования основы под монтаж стропильных ног. Далее выполняется разметка местоположения стропил, их монтаж, создаются перекрытия из досок, монтируются вертикальные стойки на середины боковых сторон строения и соединяются перекладиной, к которой крепятся стропила. Далее связываются боковые стойки в средней части досками, устанавливаются доски обрешетки поперек стропил. И только потом кровлю обшивают.
5. После обшивки кровли переходят к отделке стен гаража, для чего стоит воспользоваться деревянным брусом или деревянной вагонкой.

Достоинства и недостатки гаража из дерева

Список достоинств решения постройки собственного гаража из дерева весьма внушителен. Самые главные плюсы выглядят следующим образом:

• В первую очередь – экономия средств. Если вам удастся добыть бюджетный материал и строить деревянный гараж своими руками без привлечения рабочих – конструкция обойдётся вам совсем недорого. Также финансы помогает сократить укладка простого, облегченного фундамента. А если не нужно откладывать средства – значит, возведение пройдёт без лишних отлагательств «на потом», в очень сжатые сроки.
• Дерево – это сам по себе отличный теплоизолятор, из чего следует, что даже без дополнительных утепляющих мероприятий внутри вашего гаража всегда будет умеренно-терпимая температура. Ну а если обшить стены минеральной ватой или изоляционными плитами – сооружение выйдет достаточно тёплым для долгого пребывания в холодное время года. Даже если вы не собираетесь проводить лишнего времени в гараже, комфортная температура будет необходима, если нужно оставить автомобиль на продолжительный срок.
• В отличии от бетона – дерево не способно создавать пыль, да и появление ржавчины ему не грозит, как это бывает с конструкциями из металлопрофиля. К тому же, деревянный брус очень прочный, долговечный, и способен нести свою службу много лет.
• Дерево – это целиком и полностью экологичный материал, который пропускает кислород и тем самым облегчает работу и просто времяпровождение в таком строении.
• По необходимости, гараж всегда можно разобрать и водрузить на другом месте, поскольку этот вид материала допускает возможность повторного использования. При очень лёгком весе существует практика переноса конструкции целиком, не разбирая.

Само собой, кроме положительных сторон, перед тем как построить деревянный гараж, нужно изучить еще и факторы отрицательные:

1. Самым большим и опасным минусом деревянных конструкций можно назвать их пожароопасность. Дерево легко воспламеняется, точно также легко сгорает, и от этого никуда не денешься. Бороться с этой неприятностью можно только бережным и внимательным отношением, то есть профилактикой.
2. Древесина прекрасно впитывает влагу, и это может стать причиной гниения и последующего разрушения гаража. Так что если вы хотите чтобы сооружение прожило долго – придётся позаботиться о качественной гидроизоляции.
3. Кроме всего прочего, этот материал имеет способность впитывать запахи, а поскольку при ремонте автомобиля используются различные едкие составы, то очень скоро в гараже прочно установится специфический дух.

Но если вы тщательно взвесили все аргументы, и готовы мириться с некоторыми недостатками этой конструкции, значит можно приступать, непосредственно, к возведению деревянного гаража.

Инструкция по строительству каркасного гаража

С участка, который вы планируете использовать под гараж нужно снять дерн, разровнять и хорошо утрамбовать поверхность площадью примерно 10х10 метров. При помощи колышков, веревки и рулетки выполните разметку под ленточный фундамент.

Выкопайте траншею глубиной около 50 см, утрамбуйте дно, засыпав его сантиметровым слоем песка.

Установите опалубку из досок с учетом, что высота надземной части фундамента должна составлять от 30 см. Как правильно установить опалубку читайте здесь.

Смонтируйте армирующий каркас фундамента из стальных стержней и проволоки, между стержнями и верхним краем опалубки, стенками, должен оставаться зазор в 5 см. Арматура устанавливается на подпорки из дерева или пластика. Подробнее о вязке и установке арматуры можете посмотреть тут.

Залейте в опалубку приготовленный бетон.

Чтобы не было пустот, требуется многократно протыкать бетонную смесь арматурным стержнем. Вмуруйте в бетон резьбовые шпильки по центральной оси ленточного фундамента с шагом в 60 — 100 см, чтобы в дальнейшем прикрепить к ним нижнюю обвязку каркаса.

После того как бетон схватится, опалубку можно удалить и приступить к обустройству пола. Площадка засыпается щебнем и тщательно трамбуется. Затем на нее укладывается арматурная сетка и заливается слой бетона. Разровняйте бетон при помощи доски, поставленной на ребро.

В жару бетон требуется увлажнять, пока он не схватится полностью. Если погода дождливая, укройте фундамент и пол полиэтиленом. К работам по возведению каркасного гаража можно приступить спустя три недели после бетонирования. Все деревянные элементы каркаса предварительно обработайте антисептиком и антипиреном.

Нанесите слой битумной мастики на подготовленный ленточный фундамент – он не даст влаге проникать из пористого бетона в дерево.

После высыхания гидроизоляционного слоя уложите нижнюю обвязку из бруса 10х10 см, выполнив врубку в лапу или вполдерева по углам.

В элементах обвязки предварительно выполните отверстия под шпильки с широкими шайбами и гайками. Подробнее о том, как правильно сделать нижнюю обвязку для каркасного строения смотрите здесь.

Установите угловые стойки. Для прочности используйте стальные нагели, просверлив под них отверстия в нижних торцах стоек и обвязке. Для жесткости конструкции подоприте угловые стойки укосинами из бруска 5х5 см.

Смонтируйте промежуточные стойки — их следует врубать в обвязку на треть высоты бруса и крепить гвоздями, вбитыми под углом или стальным уголком. Проверьте расположение торцов стоек – они должны формировать единую горизонтальную плоскость.

Далее смонтируйте верхнюю обвязку из бруса 10х10 см – она же будет служить опорой для скатной кровли.

Для каркасного гаража оптимально подходит стропильная система с висячими стропилами, а как обустроить такую систему и возвести крышу читайте здесь и здесь.

В итоге у нас должен получиться вот такой каркас.

Стены каркасного гаража снаружи зашейте плитами OSB при помощи саморезов, которые устанавливаются в заранее просверленные отверстия на расстоянии 5 см от края. Верхний ряд плит должен быть сдвинут относительно нижнего, чтобы избежать сплошных швов. Оставьте промежуток в 3 — 4 мм между элементами обшивки, чтобы при температурной деформации стены не вспучились.

Для утепления стен лучше использовать маты из минеральной ваты, которые вставляются между опорными стойками. Затем с внутренней стороны стены монтируется пароизоляционная пленка (стыки проклейте металлизированным скотчем). Внутреннюю финишную обшивку стен и потолка выполните из деревянной вагонки, обработанной огнебиозащитным составом.

Внешнюю обшивку стен можно выполнить из любого подходящего материала. Недорогим и практичным вариантом станет обшивка из профнастила – он обеспечит дополнительную защиту стен гаража.

На этом все осталось только установить ворота, но эта тема отдельной статьи.

Видео по теме «каркасный гараж своими руками»:

Составление проекта и сметы расходов

Трудно построить деревянный гараж своими руками, если не спроектировать конструкцию на бумаге с указанием всех размерных линий. Можно взять типовой проект, и подогнать его под существующие условия.

В смете просчитывают позиции:

• расчет и стоимость материала;
• затраты на транспортировку;
• цены аренды или приобретения оборудования;
• оплата услуг специалистов (электриков, проектантов, геодезистов).

Материалы подсчитывают согласно этапам строительства. Включают также расчистку участка, подведение коммуникаций. Составляют расходы на устройство ямы, перегородок для мастерской, покупку оконных, дверных и воротных заполнений.

Инструменты и строительные материалы

Инструменты для работы с древесиной, вдобавок понадобится шуруповерт

Для резки пиломатериалов используют дисковую циркулярную пилу, можно применять бензопилу.

Инструменты для работы:

• шуруповерт с аккумулятором, болгарка со шлифовальным кругом, дрель;
• бетономешалка с бочкой не меньше 140 л, лопаты;
• молоток, плоскогубцы, топор;
• измерительный и проверочный инструмент.

Материалы рассчитывают в зависимости от габаритов гаража. Готовят материалы фундамента – бетон или сваи. Для каркаса, перекрытия, стропил берут брусья 120 х 120, 150 х 150, 50 х 150 мм, доски 50 х 100 мм. Чаще для зашивки готовят плиты ОСБ (9 мм). На обрешетку крыши ставят доски 50 х 120 мм, а покрытие делают профлистом, металлочерепицей, ондулином. Для утепления используют плиты пенопласта, пенополистирола.

Разработка проекта

Чертеж необходим, чтобы получить разрешение на строительство

Чертежи нужны, чтобы каркас гаража был выполнен точно по размерам, при этом все узлы сходились без зазоров и перекосов.

В проект включают чертежи:

• планы фундамента, размещения стоек, установки балок перекрытия, расположения стропил;
• боковые разрезы показывают высоту фундамента, опор, уровень расположения горизонтальных и диагональных связей, отметку конька и свесов кровли.
