Как построить дом из sip-панелей своими руками

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Установка стен 1-го этажа

Конструкция первого этажа дома из СИП-панелей представляет собой каркас, состоящий из деревянных стоек и стеновых СИП-деталей, закрепленных к нижнему обвязочному брусу, стойкам, и скрепленных между собой.

На начальном этапе сборки ограждающих конструкций стен первого этажа домокомплекта, на сплошное цокольное перекрытие кладутся доски под каждую стену сечением 25х150 мм, раскладка которых должна соответствовать проектной планировке и монтажной схеме.

Обвязочные доски прикрепляются самонарезающими шурупами диаметром 4,2 мм и длиною 75 мм к перекрытию через каждые 40 см.

Следует обратить внимание, что между краем цокольного перекрытия должны остаться просветы, которые совпадают по толщине с обшивкой СИП-панели из плиты ОСП – 12 мм, что указывается в монтажной схеме. Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки

Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки.

В дальнейшем, после монтажа панелей стен, в этих местах делаются вырезы, поэтому при размещении саморезов необходимо это учитывать.

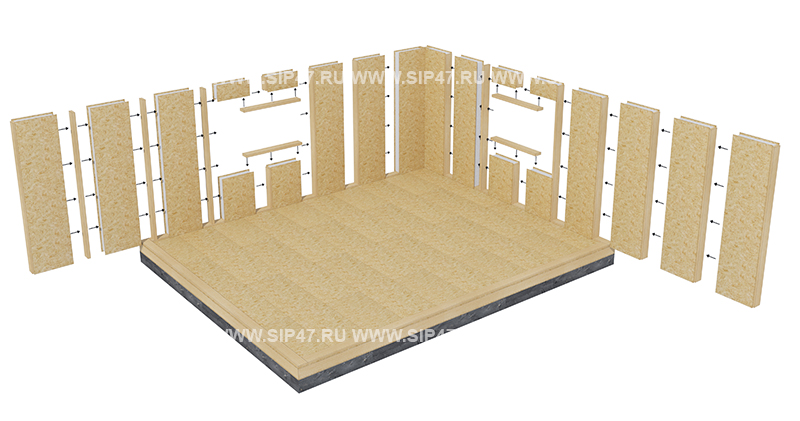

Основной этап сборки стен можно начать с любого угла СИП дома, где сначала устанавливается вертикальная стойка, имеющая поперечное сечение 100 на 150 мм, которая прикрепляется к нижней обвязочной доске двумя самонарезающими шурупами диаметром 4,2 мм и длиной 7,5 мм, к ней монтируется первая панель.

Дальше на одной из угловых СИП-панелей заполняется монтажной пеной боковой паз, затем изделие ставится в проектное положение с креплением к стойке. При этом стойка должна плотно войти в боковой паз СИП-панели.

После проверки вертикальности положения элемента посредством отвеса или уровня, панель прикрепляется к обвязочной доске по нижней кромке и стойке оцинкованными шурупами для работы по дереву диаметром 3,5 мм и длиной 40 мм с каждой стороны снизу и по боковой кромке через 15 см.

Таким же образом устанавливаются еще один вертикальный брус и второе плоское стеновое изделие, примыкающее с другой стороны к углу дома. После проверки вертикальности оба угловых стеновых изделия дополнительно закрепляются друг к другу посредством конструкционных саморезов диаметром 8 мм и длиной 200 мм с шагом 50 см по высоте.

Начиная от первых угловых СИП-панелей, в каждую сторону последовательно монтируются стойки и рядовые панели наружных и внутренних стен. Перед монтажом каждого элемента боковые пазы пропениваются, панели прикрепляются по боковым кромкам к вертикальным брусьям и снизу к обвязке шурупами диаметром 3,5 мм и длиною 40-45 мм через каждые 15 см с обеих сторон.

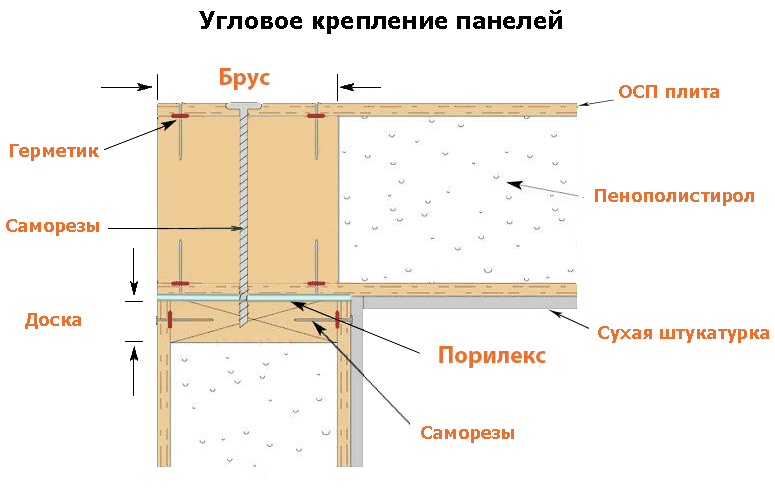

На угловых узлах и Т-образных стыках стен изделия дополнительно сшиваются конструкционнными-саморезами диаметром 8 мм и длиною 230 мм через каждые 50 см по высоте.

Установка стен завершается на одном из углов, в обратном порядке к операции монтажа первого угла – в боковую кромку последней СИП-панели, предварительно заполненную полиуретановой пеной, вставляется вертикальный брус, закрывающий торцевую часть стены.

СИП-панель прикрепляется к вертикальному брусу и обвязке саморезами диаметром 3,5 мм и длиною 40-45 мм с шагом в 15 см с обеих сторон.

Далее производится стягивание двух угловых панелей конструкционными-саморезами диаметром 8 мм и длиною 230 мм с шагом 50 см по высоте.

Возведение стен из SIP-панелей

Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

Нулевой уровень

Перед тем как начать монтаж СИП панелей, на фундаментное основание укладывается нижний обвязочный (венцовый) брус сечением 100х150 мм. Место его размещения следует надежно гидроизолировать. Для этого используется битумная мастика, рубероид (в два слоя) или несколько слоев битумированной бумаги. Кроме того, сам брус обязательно обрабатывается антисептическими и гидрофобизирующими составами. На рисунке ниже изображена схема укладки обвязки на ленточном фундаменте.

Крепление венца

Крепление нижнего бруса к основанию осуществляется анкерными болтами диаметром 10-12 мм. Они заглубляются в бетон не менее чем на 100 мм, устанавливаясь с шагом 50 см. Болты закручиваются заподлицо с поверхностью бруса. Для этого рекомендуется высверлить в древесине потайки – отверстия большего, чем головка болта диаметра, а для упрощения монтажных операций использовать торцевые ключи. Углубления потаек можно залить гудроном или битумом, они помогут предотвратить коррозию крепежных элементов.

Цокольный ярус

Конструкция цокольного яруса (перекрытия) состоит из деревянных лаг (несущий каркас) и расположенных горизонтально СИП-панелей. Для её сборки первая панель укладывается сверху на обвязке в углу. В слое полистирола по периметру её торцевой части выбирается паз. В короткий внутренний торец закладывается СИП-шпонка или вставка из отрезка бруса 80х200 мм (для СИП толщиной 225 мм). Такие выступающие элементы становятся гребнями, к которым осуществляется установка очередных СИП панелей с предварительно выбранными пазами.

После сборки первого ряда уже в его продольной торцевой части также выбирается паз, под закладку лаги из бруса 80х200 мм или сдвоенной из досок 2х40х200 мм. Спарка выполняется саморезами по дереву длиной 75 мм, вкручиваемых с шагом не более 40 см. Панели крепятся к лагам через облицовочные OSB-3 плиты саморезами длиной 40 мм с шагом 150-200 мм. Окончательным этапом создания цокольного перекрытия является защита (обрусовка) внешних торцов СИП-панелей. Они закрываются доской 40х200 мм.

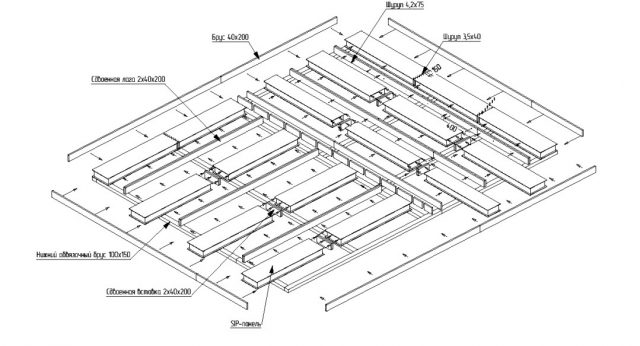

Вот так выглядит типовая схема расположения элементов цокольного перекрытия:

Иногда, в угоду мнимой экономии, технология стройки домов из СИП панелей сознательно нарушается и для сооружения цокольного перекрытия используются обычные доски на лагах. Создание теплоизоляционного барьера осуществляется на основе из керамзита, насыпанного непосредственно на грунт по слою гидроизоляции. Хотя этот способ и можно применять при установке ленточного фундамента, однако, его эффективность оставляет желать лучшего. Хорошая теплоизоляция подобной конструкции потребует укладки дополнительного утеплителя между черновым и чистовым полом, типа листов пенопласта или минеральной ваты. Это сведет на нет первоначальную экономию, и, в конечном итоге, окажется более трудозатратным.

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Полезное: Каркасный дом: утепление пенопластом

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
2. Утеплитель. Подойдет пенополистирол марок С-25-35.
3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

• пресс или вакуумный насос, обеспечивающий откачку воздуха;
• терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
• широкий стол для раскладки деталей;
• резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

1. Укладка листов. Первую плиту выложить на стол.
2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
5. Прессовка. Собранную плиту отправить под пресс.

Полезное: ОСП для строительства каркасного дома

Если пресса нет, то прибегают к методике вакуумного прессования:

1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
2. Стопку накрыть тентовым материалом.
3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
4. Вакуумным насосом откачать воздух из чехла.
5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

• работы выполняют в хорошо освещенном и вентилируемом помещении;
• исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
• при использовании распылителя для нанесения клея необходимо надевать респиратор.

Монтаж SIP-панелей – основные этапы работы

Теперь можно осуществлять монтаж СИП-панелей на стены. К перекрытию крепится брус, который служит направляющим контуром для будущих стен. Через брус и плиты сверлятся отверстия, и вся конструкция фиксируется на фундамент с помощью анкерных болтов.

Стены возводятся, начиная от угла дома. Под прямым углом к уже установленной первой панели ставится вторая, соединительный паз которой предварительно запенен. Остальные плиты соединяются между собой по шипо-пазовой системе и скрепляются саморезами.

Межкомнатные перегородки устанавливаются одновременно с панелями, формирующими периметр. Технологические пазы всех плит необходимо тщательно запенить. Возведение остальных этажей делается по такой же технологии.

После того, как завершена сборка СИП-панелей стен и перекрытий, можно приступать к монтажу кровли. Поскольку плиты обладают достаточной жесткостью и прочностью, кровельная система с их применением не требует установки стропил. Плита ложится на мауэрлат и коньковый брус, установленный между фронтонами, и закрепляется винтами. Если осталось непонятным, как производится монтаж СИП, видео поможет разобраться с техническими моментами.

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
2. Утеплитель. Подойдет пенополистирол марок С-25-35.
3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

• пресс или вакуумный насос, обеспечивающий откачку воздуха;
• терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
• широкий стол для раскладки деталей;
• резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

1. Укладка листов. Первую плиту выложить на стол.
2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
5. Прессовка. Собранную плиту отправить под пресс.

Если пресса нет, то прибегают к методике вакуумного прессования:

1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
2. Стопку накрыть тентовым материалом.
3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
4. Вакуумным насосом откачать воздух из чехла.
5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

• работы выполняют в хорошо освещенном и вентилируемом помещении;
• исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
• при использовании распылителя для нанесения клея необходимо надевать респиратор.

Большие коттеджи

В категорию больших SIP-коттеджей попадают дома с габаритами 9×9 метров и более. Самые большие проекты, представленные в каталоге CitySIP, имеют размеры 10×21 и 16×18 метров. Оба проекта, П-59 и П-60, выполнены в один этаж. Планировка больших домов интересна и разнообразна: здесь есть большие гаражи на два автомобиля с ремонтной зоной, две спальни и детская, просторные кухни-столовые и санузлы, гардеробная и котельная. Чаще всего большие проекты СИП-домов включают балконы, а также видовую террасу и веранду.

Подводя итоги, отметим преимущества больших коттеджей:

• богатые планировки,
• функциональное деление зон дома,
• возможность разместить большую семью и гостей,
• солидный экстерьер,
• изыски в дизайне.

Не стоит забывать, что большой коттедж требует немалых финансовых и временных вложений на поддержание тепла, чистоты и уюта. Большой коттедж – это гарантированное увеличение расходов на скважинный насос, противопожарные датчики и сигнализацию, систему вентиляции. Кроме того, перед покупкой крупного дома нужно заранее просчитать стоимость укладки фундамента, прокладки инженерных коммуникаций и отделки фасадов.

Ошибки и их последствия при строительстве

В сппанельном доме рекомендуется сразу делать принудительную вентиляцию

Ошибки и недочёты в строительстве всегда связаны с недостатком знаний об особенностях технологии. К примеру, при монтаже и обвязке фундамента распространено отсутствие гидроизоляции между оголовками свай и брусом.

На этапе сборки каркаса часто допускают следующие ошибки:

• использование панелей из досок приводит к образованию щелей на стыке плит;
• отказ от деформационных швов ведёт к ограничению естественного движения панелей;
• низкую надёжность каркаса гарантирует закладка углов строения из досок, а не из бруса;
• если собрать углы дома с креплением пластин в боковой части, это снизит прочность фиксации.

Страха перед несоблюдением технологии можно избежать, если заключить договор со строительной компанией. После завершения работ подрядной организацией можно приступать к самостоятельной отделке. Если дом возведён с учётом технологических нюансов, он прослужит долгие годы.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Что такое СИП-панель

Название панелей происходит от английского названия Structural Insulated Panels. По своему строению они являются сэндвич-панелями. Их середина – нетеплопроводный изоляционный материал, чаще всего полистирол, экструдированный пенополистирол или пенополиуретан. Облицовка — твердые плиты, например OSB (ориентированно-стружечная плита), цемент, фиброцемент или даже металл, преимущественно магний. Панели соединены с изоляционным сердечником с помощью прочного полиуретанового клея и выступают самостоятельным конструктивным элементом.

Дом из сэндвич-панелей по внешнему виду не отличается от домов, построенных традиционными методами. Их внешние поверхности могут быть отделаны самими разными материалами, например, штукатуркой, деревом или камнем. Отделочный материал дополнительно защищает панели от погодных условий. Внутри дома поверхность панелей может быть отделана, как и любая другая стена, — ее можно покрасить, оштукатурить, наклеить обои, декоративный камень, все, на что хватает фантазии.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

• формируется обвязка периметра будущего дома;
• устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

Каркасная технология монтажа СИП панелей

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Бескаркасная технология монтажа СИП панелей

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.
