Каркасная баня: этапы строительства

Этап IV. Поднимаем стены

Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.

Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму

Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.

Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.

Строим стены прямо на фундаменте

Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.

По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.

Поднимаем готовые стены

Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:

Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.

И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:

Отделка бани

Внутренние работы проходят быстро. Окно выбирают с двойным стеклом. Его обязательно обрабатывают антисептиком. Входную дверь устанавливают железную.
Электропроводка делается снаружи. В парилке проводят кабель, который прячут в рукав. Розетки и выключатели располагают в предбаннике.
Внутри баню рекомендуют отделывать досками из осины, липы или ольхи. В моечную и комнату отдыха можно установить сосну или ель.
В это же время устанавливают перегородки между комнатами, пол и печку.
Как правило, пол делают двойной. Уклон должен быть 2%, чтобы получился сток. Сначала кладут доски, затем покрывают пол рубероидом. Обязательно оставляют зазоры. Через них стекает вода, которая впоследствии уходит в грунт.
Верхний пол выполняют из досок, обработанных антисептиком. Уклон должен быть 1%

Здесь также важно оставить зазоры для просыхания пола.

Возвести каркасно-щитовую баню своими руками не сложно. Это не занимает много времени. Да и финансовых затрат лишних не будет. Зато париться в ней будет приятно всем членам семьи. Главное – придерживаться основных этапов.

https://youtube.com/watch?v=1PGU_6Yhw5I

Внутреннее утепление и пароизоляция

Благоустройство банных помещений каркасной бани изнутри предполагает проведение работ, препятствующих скоплению влаги в результате перепада температур. Дело в том, что внутри конструкции в зимнее время года очень жарко, а снаружи – холодная погода. Отсюда и возникает необходимость обустраивать пароизоляцию. Наиболее простым решением данной проблемы является укладка полиэтиленовой пленки под внутренней отделкой вагонкой.

Следует ответственно подойти к работе по обшивке помещения парилки. В этом случае потребуется устройство качественной пароизоляции из пергамина, алюминиевой фольги, пленки из полиэтилена и т.д.

Не рекомендуется использовать такие материалы как толь или рубероид в парной, поскольку под действием высоких температур они начнут издавать неприятный специфический запах. Специалисты рекомендуют для внутреннего утепления каркасных бань применять рулонный материал «Урсой» толщиной 50 миллиметров.

Его выкладывают между вертикальными стойками, закрепляя прибитыми рейками. В некоторых местах теплоизолятор можно фиксировать на наружных досках, но с применением специальных гвоздей, имеющих над головкой резиновую шайбу.

В результате проделанной работы должно получиться некое подобие пирога для стен бани из следующих слоев:

• вагонка наружная;
• пергамин;
• утеплитель для каркасной бани;
• пленка из полиэтилена;
• вагонка внутренняя.

Основным моментом, о котором не следует забывать, является необходимость оставить 5-сантиметровый воздушный зазор.

Что касается стен и потолка парной, то для отделки желательно применять осиновую вагонку, обладающую целебными свойствами. Также подойдут доски, а именно тополиные или шпунтованные липовые.

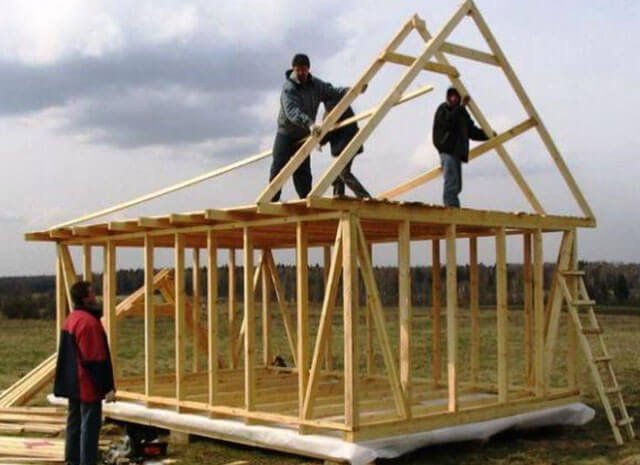

Сооружение стропильной конструкции

Обычно для балок перекрытия и стропил в каркасных банях используют доски с сечением 15х5 сантиметров. Их помещают на ребро и скрепляют между собой. В результате между стропилами получается расстояние размером 10х12 сантиметров. В вертикальном положении их фиксируют «косынками», а сверху объединяют коньковым брусом аналогичного сечения.

Балки выпускают наружу примерно на 40 сантиметров. Обрешетку делают из досок 25-сантиметровой толщины, ее укладывают в направлении от конька.

Чтобы скрепить стропильные формы применяют особые металлические пластины. Гораздо проще собрать такую конструкцию на земле рядом с постройкой, а потом поднять ее наверх и там установить уже готовой.

Заключительный этап строительства каркасной бани

Чтобы баней было приятно пользоваться, она должна не только быть удобной и грамотно сконструированной, но и иметь красивое внутреннее убранство. Поэтому после завершения основных работ внутри бани должны быть произведены работы отделочные.

Для начала следует защитить стены и потолок от неблагоприятного воздействия влаги и высоких температур. Для этой цели прекрасно подойдет хвойная обивка

Затем можно переходить непосредственно к установке самой важной части любой бани – печи. Она должна быть смонтирована в соответствии со всеми требованиями техники безопасности

Стену, разделяющую парилку и комнату отдыха, рекомендуется выполнить из кирпича – так она будет пропускать меньше тепла.

Чтобы стены выглядели более привлекательно, их рекомендуется обшить вагонкой. Для этой цели наилучшим образом подходит древесина липы.

Делаем каркас

Для строительства стен необходимо сделать основу из заранее подготовленных брусьев. Каркасная технология заключается в соединении вертикально расположенных элементов в единую конструкцию.

Важно соблюдать расстояние между брусьями. Оно не должно превышать 600 мм

В противном случае значительно уменьшится устойчивость и механическая прочность всей конструкции. В качестве горизонтальных соединительных элементов можно применять обрезную доску 25*100 мм. Устройство каркасной бани обязательно включает в себя теплоизолирующий слой. Лучше всего применять базальтовый утеплитель, так как он обладает следующими важными для бани свойствами.

1. Пожарная безопасность. Он не горит под воздействием пламени, а температура плавления волокон составляет 700°С.
2. Гигроскопичность. Базальтовая вата пропускает сквозь свою структуру водяные пары, что способствует удалению избыточной влаги.
3. Простой монтаж. Можно выбрать рулонные или листовые модели теплоизоляционного материала.

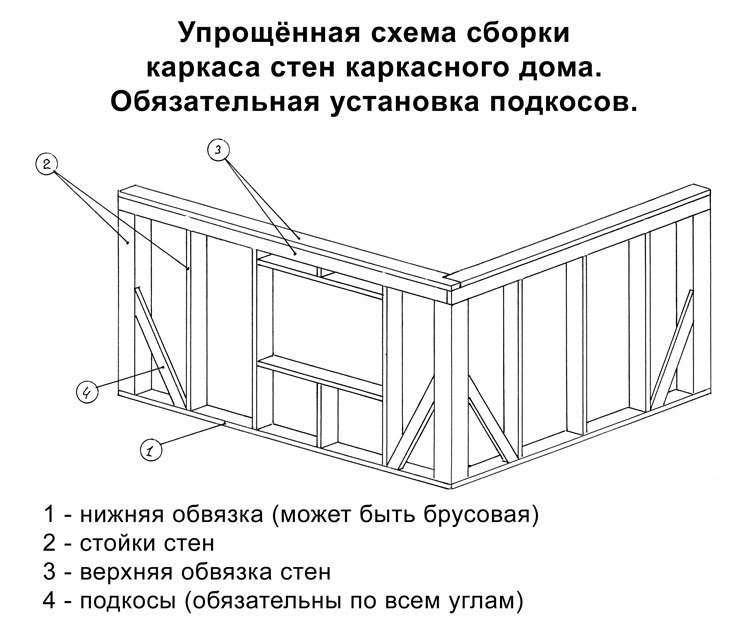

Для бани можно применять упрощенную схему сборки каркаса. В верхних и нижних угловых частях устанавливают диагональные перемычки для связки элементов конструкции. Такая методика применима только для зданий с небольшой высотой потолков – до 2,7 м.

Эффективное утепление бани можно сделать только при минимальном слое базальтовой ваты 100 мм. Дополнительно рекомендуется обработать наружные стены деревянной вагонкой или специальной штукатурной смесью с применением каркасной сетки.

Обустройство крыши

Несмотря на то, что обычно устройство кровли — весьма трудоемкий процесс, который без участия профессиональных строителей просто невозможен, в небольшой бане 6х6 м, или даже меньше, оно не составит особого труда.

Крыша может быть как одно-, двух-, так и четырехскатной. Выбор зависит опять-таки от личных предпочтений хозяина и его финансовых возможностей. Рассмотрим вариант двухскатной крыши.

Пошаговая инструкция:

1. Первым шагом будет установка мауэрлата — опорной конструкции, поверх которой крепится стропильная система крыши.
2. После стропил, для того, чтобы конструкция была более надежной и устойчивой, устанавливаются вертикальные опоры, которые крепятся при помощи тех же оцинкованных уголков. При необходимости на этапе установки стропильной системы делается выход на чердак.
3. На лобовые доски устанавливается обрешетка из досок толщиной 15–20 см, а уже на нее — кровельный материал. Данная процедура обычно ведется, начиная от конька крыши.

Крыша в обязательном порядке утепляется. Сначала крепится гидроизоляция, под которую устанавливаются блоки той же минваты, а под утеплителем располагают пароизоляцию, в качестве которой можно использовать уплотненную фольгу. Дополнительно для большей герметичности утеплитель закрывается полиэтиленовой пленкой. Далее проходят работы по внутренней облицовке.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

• базальтовая вата;
• каолиновая вата;
• вермикулит.

Фото: конструкция стены каркасной бани

Снаружи каркасную конструкцию можно отделывать:

• сайдингом;
• декоративной штукатуркой;
• обрезной доской;
• полубрусом;
• вагонкой;
• горбылем;
• плиткой;
• блок-хаусом;
• пластиковыми панелями.

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Создание плана и схемы

Первым этапом строительных работ станет проектирование. Человек, решивший своими руками построить подобное здание на участке, должен заранее подготовить все необходимые чертежи. На них нужно указать все размерные параметры и особенности будущего возведения. Работать без плана не стоит, поскольку это приведет к серьезным ошибкам.

Первое, с чем должен определиться строитель, – это размеры будущей постройки каркасного типа. Чем больше будет строение, тем больше времени уйдет на его сооружение, да и денежные вложения потребуются более серьезные. Кроме того, надо учитывать тот факт, что слишком большие парилки очень долго прогреваются. Наиболее популярный и оптимальный вариант – каркасная баня размером 4х4 м. В ней будет достаточно места, чтобы оборудовать и парную, и моечную, и предбанник.

Если в вашем распоряжении имеется маленький участок, и вы запланировали построить бюджетную каркасно-щитовую баньку, то целесообразно отдать предпочтение каркасной постройке размером 3х3 м. В ней смогут разместиться 2-3 человека. Если хочется оборудовать комнату отдыха, то в такой маленькой постройке ее лучше расположить на втором этаже или мансарде, а можно и объединить с предбанником.

Определитесь с габаритами будущей бани заранее. Нужно зарисовать план постройки, решить, где именно будут находиться перегородки между помещениями, а также оконные и дверные конструкции.

До старта строительных работ следует определить место для печи. Если вы хотите установить в бане крепкую чугунную печку, под нее потребуется подготовить усиленный фундамент. Также надо определиться с вентиляцией и канализационной системой.

Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Преимущества и недостатки каркасной конструкции

Среди плюсов такой постройки:

1. Минимальные сроки сборки. Тщательно продуманная технология позволяет возводить бани разных размеров очень быстро.
2. Экологичность сырья. Основной материал – дерево. Внутри бани всегда будет приятный аромат натурального дерева.
3. Под строение не нужно заливать массивный фундамент. Вполне хватит столбчатого основания или винтовых свай (в зависимости от типа грунта).
4. Конструкция прогревается быстрее, в отличие от кирпичных или бревенчатых бань.
5. Экономия топлива. Дров для хорошей протопки такой бани потребуется в 2–3 раза меньше, чем для кирпичной.
6. Невысокая цена на материалы.
7. Возможность строительства в любое время и погоду.

Из минусов каркасной бани:

1. Для круглогодичной эксплуатации строение придется утеплять, что повлечет дополнительные траты.
2. Необходимы наружная и внутренняя отделка конструкции.
3. Баня нуждается в периодической антисептической, огнезащитной обработке.
4. Велика вероятность усадки бани спустя 1,5–2 года. Усадка может быть до 10 см. Из-за этого происходит деформация отделки внутри и снаружи.

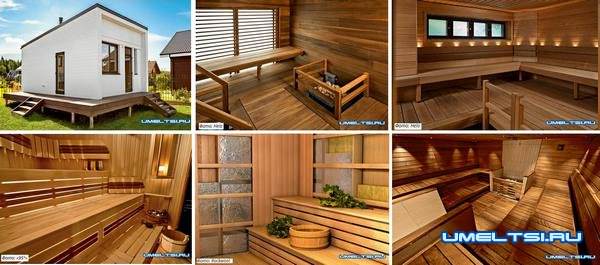

Последние штрихи. Внутренняя отделка

На финальном этапе монтируются и утепляются пол, стены, потолок (об этом выше), устанавливаются окна и двери, внутренняя мебель

Особое внимание уделяется печке, ведь печка является душой и сердцем каждой русской бани. Ее можно изготовить своими руками либо купить уже готовую

Печь можно выложить самостоятельно из кирпича или талькохлорида, но такая конструкция занимает много места, поэтому ее лучше заменить современными электрическими аналогами.

Как уже говорилось, для потолка и стен лучше использовать не хвойные породы деревьев, а лиственные. Вся электрика в бане должна быть покрыта влагозащитным материалом. Проводку покупайте в двойной оплетке и покрытую негорючим материалом, обязательно используйте гофру для проводов, чтобы предотвратить механические повреждения, ведь демонтировать настенное или потолочное покрытие, чинить, а после снова его ставить на место — не просто и не быстро.

Серьезно отнеситесь к качеству вентиляции. Позаботьтесь об установке специальных клапанов и вентиляционных анемостатов, которые помогут после водных процедур вывести накопившуюся влагу.

Этап VI. Отделываем стены современными материалами

А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».

Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие

Вагонка

Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.

Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина

Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага

Термопанели

Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.

Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.

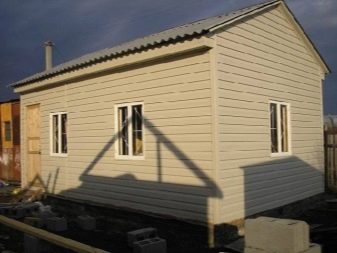

Виниловый сайдинг

Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

Блокхаус

Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:

Плюсы и минусы

Прежде чем построить каркасную сауну, нужно ознакомиться со всеми преимуществами и недостатками. Она отличается от других:

1. Быстротой возведения. Срок строительства составляет 20-40 дней, независимо от погодных условий.
2. Легкостью конструкции. Не оказывает больших нагрузок на фундамент.
3. Себестоимостью. Цена за квадратный метр ниже из-за используемого сырья и малых трудозатрат.
4. Экологичностью. Безвредна для здоровья, поддерживает оптимальный микроклимат.
5. Устойчивостью к земным колебаниям.
6. Эксплуатацией. Каркасная сауна на даче сразу готова к использованию.
7. Экономией топлива. Расход дров в 2-3 раза меньше, чем для кирпичной.
8. Теплоизоляцией. Сохраняет тепло и почти моментально прогревается.
9. Надежностью. Время эксплуатации варьируется от 10 до 20 лет.
10. Размещением. Месторасположение может быть с высоким уровнем залегания грунтовых вод.
11. Архитектурными формами. Существует возможность сооружать мансарды и веранды.

Иными словами, каркасная баня своими руками дешево и быстро и очень просто строится. Но при всех своих положительных свойствах, постройка через пару лет дает усадку. Это влечет за собой повреждение отделки. Предотвратить процесс помогает использование древесины камерной сушки. К еще одному весомому недостатку относятся затраты на наружные и внутренние отделочные материалы и утеплитель. Чтобы сооружение грело круглогодично, нельзя экономить на теплоизоляции. Также его нужно периодически обрабатывать антисептическими и огнезащитными средствами.

Монтаж каркаса стен бани

В качестве внешней обивки стен будем использовать листы ОСП (их стандартные размеры 1200*2500 мм). Под эту ширину выводим стойки каркаса стен. Столбы ставим на расстоянии 120 см от центра каждого. Это позволит в дальнейшем стыковать ОСП вплотную друг к другу без подрезки.

При выставлении столбов обязательно корректируем их вертикальность и для прочности конструкции применяем укосины, которые крепим попарно к каждой стойке. Обязательно каждый закрепленный элемент конструкции прокрашиваем антисептиком. Чтобы придать большую устойчивость конструкции, а также для улучшения крепежа листов ОСП, через один метр высоты «прогоняем» горизонтальные слеги из обрезной доски толщиной 50 мм.

Поверх всех стоек укладываем горизонтальную стяжку. Для этой цели также используем брус, такой же как на стойках. Все торцы стоек утапливаем в тело бруса на 50% от его толщины и крепим сверху на саморезы.

После того как вертикальные стойки закреплены, приступаем к установке лаг для пола. Крепим их к каркасу основания, упирая торцы в брус, и снизу прихватываем на специальный «посадочный» армированный уголок.

Так как высота бруса 200 мм, а высота обрезной доски 150 мм, то поверх нее укладываем еще одну доску, кладя ее на бок к той, что закрепили ранее. Частота укладки слег – 60 см. Это связано с тем, что черновой пол в помещении будет выполнен из листов ОСП (его ширина 120 см). Таким образом каждый лист будет иметь три точки опоры.

Расположение

Итак, модель выбрана. В каком месте участка расположить тепличную постройку?

Обязательно учитывайте следующее:

1. Теплицу устанавливают на солнечном месте, желательно, чтобы освещенность была равномерной в течение всего дня.
2. Недопустимо размещать укрытие в тени деревьев, забора или других построек.
3. Позаботьтесь о легком доступе к внешним стенкам: так легче проводить ремонт и удалять снег.
4. Не старайтесь установить одну большеразмерную конструкцию: это потребует дополнительного укрепленного фундамента. Слишком большие по площади строения страдают от ветра и снеговых нагрузок. Целесообразнее установить 2 и ли 3 небольших укрытия.

Главное при возведении каркасной бани

Благоприятные условия в бане, качественный воздухообмен, хорошая герметизация напрямую зависят от устройства термоизоляции каркасной бани. Это вынуждает выбирать ее с особой внимательностью. В этом случае наиболее лучше использовать минвату либо стекловолокно. Эти материалы лучше подойдут для утепления бани. Также необходимо оборудовать утепленный пол.

Дожди и снегопады приводят к возникновению в середине каркаса конденсата. Следовательно, необходимо тщательно продумать и выполнить пароизоляцию. Она выполняется пергамином или специальной пленкой, которая прокладывается в промежутке утеплителя и обшивки.

Рубероид не стоит применить в каркасной бане. Для её возведения необходимо использовать только хорошую древесину. Лучше использовать просушенные доски, изготовленные из липы. Также подойдет осина или лиственница. У них теплопроводность не высокая и они не очень сильно подвержены деформации.

Подготовка нижней обвязки

Каркасная баня своими руками

Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.

Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционны х материалов.

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.

Обшивка бани ОСП

Расчет количества материалов

Потребность в узлах металлокаркаса подсчитать не так сложно: любой продавец сможет сделать это, узнав необходимые размеры и исполнение. В типовых проектах точный расход металла нормирован, а если они составляются по индивидуальному заказу, тогда все расчеты берут на себя проектировщики. Но все равно их надо контролировать, поскольку даже на железном материале часть строителей может допускать «ошибки» в свою пользу. Перед расчетом потребностей в древесине нужно выбрать, будет ли применяться в данном случае брус либо бревно. Конструкции на основе бруса предпочтительнее, потому что:

• заметно сокращается усадка;
• нет строгих ограничений по величине и геометрии;
• работа значительно упрощается.

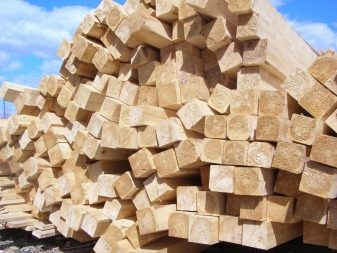

Наиболее крепкий брус, по оценке специалистов, производят из хвойных пород, к тому же они менее подвержены разрушительному действию грызущих дерево насекомых и микроорганизмов. Стандартные размеры бруса, учитываемые при расчетах, составляют от 10х10 до 20х20 см. Подсчет объема производится путем умножения длины на высоту и на толщину единичного элемента.

Часть мастеров утверждает, что нужно добавлять к полученному результату 10-30%. Но этот шаг откровенно глупый, потому что наоборот придется тратить меньше бруса – его не монтируют на проемах окон и дверей.

Неопытные заказчики и даже строители подменяют длину периметра площадью, и потом оказываются вынуждены останавливать работу, докупать недостающие материалы и тратиться на их транспортировку. Чтобы не ошибиться, следует также внимательно проверять маркировку и сопроводительные документы. В отдельных случаях на ценниках и в речах продавцов указываются несколько большие размеры бруса, чем он есть на самом деле.

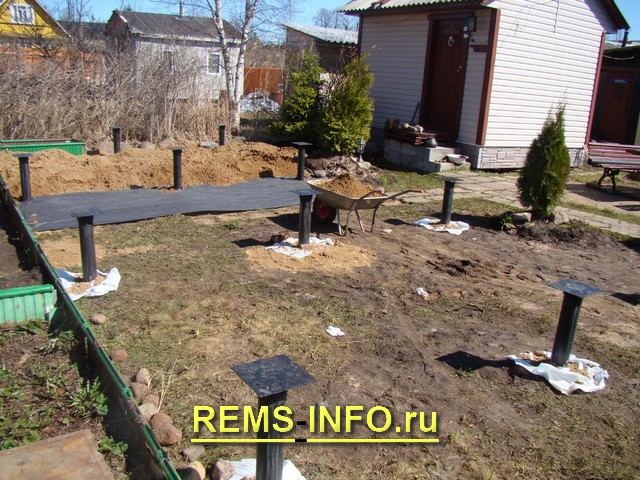

Установка свай

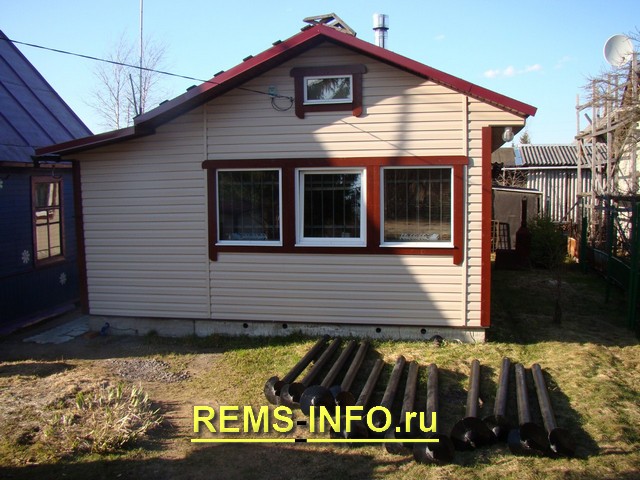

Еще зимой, в специализированной фирме, заказали фундаментные винтовые сваи, которые привезли нам в точно оговоренные сроки, готовые к применению и уже обработанные специальными защитными веществами от коррозии. Общая высота свай 250 см.

Винтовые сваи для устройства фундамента каркасной бани.

После пробного бурения выяснили, что необходимо погружать сваи на глубину 150 см (глубина промерзания грунта), до достаточно плотного глиняного пласта.
Процесс вкручивания свай при возведении каркасных строений, пожалуй, самый трудоемкий и утомительный. В нашем распоряжении было 5 взрослых мужчин и за 10 часов работы мы вкрутили нужное количество свай.

Сваи необходимо разместить под всеми углами строения, стыками стен и симметрично по каждой несущей стене, через равные расстояния.

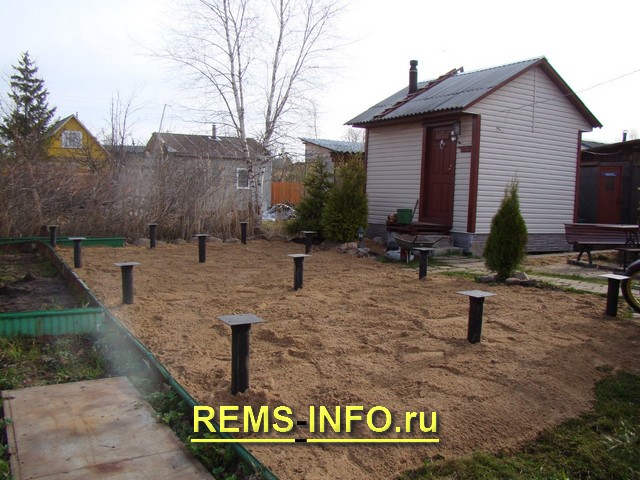

Делаем песчаную подушку под основание бани

Чтобы под баней было достаточно сухо, и при этом не росла трава, приступаем к возведению песчаной подушки. Для этого с помощью геомембраны делаем вокруг каждой сваи защитный кожух и приваливаем его песком. Затем раскатываем листы рубероида на землю, при этом делаем внахлест не менее 5 см между листами и сверху их прижимаем слоем песка толщиной 30 см.

Над землей, до возведения песчаной подушки находилось 50 см сваи. После того как песчаная подушка уложена, пролита водой для уплотнения, она становится по толщине около 20 см и сваи из нее выставляются на высоту 30 см. Это достаточно, чтобы в будущем получить надежно вентилируемую систему.

На эту работу по отсыпке песчаной подушке у нас ушло почти 30 тонн песка (три КАМАЗа).

Наружная отделка бани

Наружная вагонка на стенах нуждается в дополнительной защите. Поэтому она была покрыта олифой, а после высыхания – двумя слоями краски «Tikkurila».

На финальном этапе отделки стен были зашиты углы и смонтирована ветровая доска. Посмотрите, разве моя каркасная баня отличается от дорогой брусовой постройки?

Каркасная баня, обшитая имитацией бруса, имеет и вид, и функциональность настоящей брусовой бани

Таким образом, мною, за несколько месяцев работы была возведена почти готовая каркасная баня. Главное, чем в такой конструкции нельзя пренебрегать – качественными гидро- и теплоизоляционными слоями. Если под каркасом не будет скапливаться влага, а теплоизолирующий слой сможет долго удерживать печное тепло внутри, качество парения в вашей каркасной бане будет таким же, как и в хорошем срубе.

Константин С.

Обшивка стен бани

Чтобы каркасно щитовая баня получилась достаточно эффективной и долговечной, необходимо правильно зашить стены помещения и обустроить теплоизоляцию.

Последовательность действий выглядит таким образом:

1. В свободном пространстве между вертикальными стойками укладывается теплоизоляционный материал. Иногда для этого используется пенопласт, но лучшим решением будет минвата с теплоотражателем на металлической основе. Укладывать теплоизоляцию нужно так, чтобы металл был направлен во внутреннюю часть помещения.
2. Далее обустраивается паро- и гидроизоляция. Все стены нужно накрыть пароизоляционной пленкой. Стыки закрываются металлизированным скотчем таким образом, чтобы его края заходили на все поверхности – пол, потолок, оконные и дверные откосы. Минеральная вата с наружной стороны закрывается плотным полиэтиленом.
3. Внешняя обшивка стен может выполняться по-разному. Для обшивки вполне подойдет фанера, обрезные доски или OSB. Чтобы материал хорошо выполнял свои функции, стыки отдельных плит обшивки нужно заделать монтажной пеной. При желании можно заняться внешней отделкой, используя блок-хаус или сайдинги.
4. Для внутренней отделки чаще всего используется деревянная вагонка из ольхи, липы или осины. Такой материал лучше всего раскрывается именно в парилке. В помещении для отдыха и предбаннике будет вполне достаточно листового гипсокартона или фанеры.

Как рассчитать и построить стены

Теперь, когда основание застыло, пол сделан, можно начинать возводить скелет стен бани. Чтобы приступить к этим работам, древесину необходимо хорошо просушить. Не рекомендуется брать для этих целей берёзу, поскольку она подвержена быстрому гниению.

Схема устройства каркасной бани поможет в строительстве

Перед тем как приступать непосредственно к возведению стен, рекомендуется провести предварительный расчёт материала. При этом помните, что его нужно закупать с запасом. Возведение стен проходит в следующем порядке:

1. Начните работу с нижней обвязки. Для её монтажа приобретайте крепкие брусья, сечение которых равно 100х100 мм. Соедините их по углам в четверть, хорошенько скрепите гвоздями. Чтобы нижняя обвязка и приделанные угловые стойки не повело, поставьте их на стальные штыри толщиной в 20 мм, которые нужно вмуровать в бетон.
2. Этого же сечения брус используется для создания верхней обвязки.
3. Для большей жёсткости каркаса, установите восемь раскосов в углах бани.
4. По периметру стен поставьте промежуточные стойки из такого же бруса, которым делали обвязки.

Финишная прямая

Неотъемлемой составляющей каждой бани является печь. Ее можно изготовить самостоятельно из листового материала или металлической трубы большого диаметра. В другом варианте она выкладывается из кирпича, но в этом случае она может занимать большое пространство. Для малого пространства лучше использовать электрические варианты, которые приобретаются готовыми.

Печь для маленькой бани

Внутри парилки монтируется полок. Для него лучше не использовать хвойные породы древесины, т.к. при нагревании она может выделять смолу, что приведет к получению ожогов. Хорошим материалом для нее будет осина, лиственница, липа или дуб. При малом пространстве достаточно будет ширины в 40 см, удобнее, когда есть подставка под ноги.

Полок для маленькой бани

Для проводки необходимо использовать кабель в двойной оплетке. Лучше если она будет негорючей (обычно в маркировке есть приставка «нг»). Обязательно укладывайте проводник в гофру. В самой парилке не монтируются выключатели. Светильники используются влагозащищенные с индексом IP68.

Позаботьтесь о хорошей вентиляции. Для этого можно установить регулируемый приточный клапан, а также анемостаты с выводом к фронтону через крышу. Этого будет достаточно, чтобы после приема паровых ванн вся влага была удалена.

Как вы могли увидеть, нет ограничений в том, из чего можно возвести небольшую баню. Выберите тот вариант, который лучше всего подходит именно вам.

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

• объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
• отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
• без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.
