Каркасная баня своими руками: пошаговая инструкция возведения

Заключительный шаг – обшивка

Как же сделать так, чтобы каркасно щитовая баня функционировала долго? Тут самое главное – корректная теплоизоляция. Между стойками поставьте материал для теплоизоляции. Применяйте пенопласт или минеральную вату, которая имеет теплоотражающий слой. В ходе укладки помещайте фольгу в направлении помещения. Чтобы защититься от влаги, натягивайте по всей плоскости стен паробарьерную пленку. Точки соединения аккуратно заклейте пепельным скотчем.

Внимание! Утеплять щитовую баню на открытой местности нужно с помощью «ветробарьера». Вариаций обшивки существует очень много

Ею могут предстать обрезная доска, фанера и т.д. Стыки между частями обшивки необходимо проконопатить либо задуть монтажной пеной. Затем декорируйте стенки сайдингом или блок-хаусом

Вариаций обшивки существует очень много. Ею могут предстать обрезная доска, фанера и т.д. Стыки между частями обшивки необходимо проконопатить либо задуть монтажной пеной. Затем декорируйте стенки сайдингом или блок-хаусом.

Стены в комнате отдыха или в предбаннике лучше всего обшейте ГКЛ или стандартной фанерой.

Устройство стен каркасной бани

Стена каркасной бани представляет собой деревянный каркас, пустоты которого заполнены утеплителем, облицованный листовыми материалами или вагонкой. Такая конструкция прекрасно хранит тепло, не требует затрат на нагрев, легко ремонтируются, причём допускается местный и точечный ремонт

Важно не путать каркасные и каркасно-щитовые бани, это две разные технологии строительства

К достоинствам также надо отнести практически абсолютное отсутствие усадки, позволяющее осуществить окончательную отделку сразу при строительстве. Требования к составу стен — влагостойкость и отсутствие выделения токсичных веществ при нагревании.

Совет! Также следует внимательно проследить за пожарной безопасностью, так как традиционным источником тепла в бане является печь, элемент рискованный сам по себе. Поэтому желательно при утеплении применять негорючие и нетоксичные материалы.

Пирог стены каркасной бани

В состав пирога обычно входит:

1. Брус 150 на 50. Часто используется обрезная доска.
2. Минеральный утеплитель, располагаемый в промежутках между деревянными частями. Наиболее предпочтительный вариант — минеральная вата плитами.
3. Ориентированно-стружечная плита (ОСП), толщина должна быть не менее 15 мм.
4. Горизонтальная обрешётка.
5. Слой утеплителя для горизонтальной обрешётки.
6. Слой гидроизоляции (или многофункциональной мембраны).
7. Вертикальная обрешётка.
8. Наружная отделка.
9. Пароизлирующий материал.
10. Внутренняя отделка. Чаще всего это — вагонка.

Фото

Вариант 1

Вариант 2 (проще)

Вариант 3 (самый простой)

Такой набор позволяет хранить тепло, не намокает, защищён от атмосферных воздействий снаружи и от впитывания водных паров изнутри. Эффективность пирога проверена многократно и сомнений в своей надёжности не вызывает.

Порядок утепления

Процесс утепления начинается после постройки каркаса из дерева, тогда и создается пирог стены каркасной бани. Первым этапом является заполнение пустот между досками каркаса утеплителем

Материал нарезается точно по размеру и устанавливается в промежутки враспор.
Важно! Необходимо тщательно подгонять куски утеплителя. Все щели и пустоты надо дополнительно заполнять монтажной пеной во избежание образования мостиков холода.

фольгой внутрь

С наружной стороны укладывается слой мембраны или ветрозащиты. Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата.

Защита теплоизоляции от влаги

Как уже говорилось, защитой от влаги является слой пароизоляции, укреплённый изнутри стены. В качестве изолятора применяют обычную алюминиевую фольгу, или фольгу на крафт-бумаге, которая несколько проще при монтаже. Полосы пароизолятора (или мембраны) полагается соединять между собой алюминиевым скотчем для получения герметичной отсечки. Снаружи используется похожая пленка ветроизоляции, для защиты от влаги извне.

Толщина стен каркасной бани

Основным значением является ширина досок каркаса. Рекомендуемая — 150 мм. Прибавив к этому толщину двух слоёв обрешётки, внутреннюю обшивку вагонкой и наружную облицовку получаем общую толщину стены, порядка 250 — 270 мм. Размеры условны, в каждом конкретном случае выбор строителя может пасть на материалы других толщин. Главным условием остаётся соблюдение принципа работы пирога, обеспечивающего утепление и исключающего воздействие конденсата.

Подсказка: есть мнения, что достаточно и 10-ти сантиметров утеплителя, в таком случае, сказанное выше можно уменьшить на 5 см.

Утепление стен производится непосредственно при постройке бани. Собственно, утепление и постройка — это, по сути, один процесс, который условно можно разделить на некие этапы. Могут возникать нюансы из-за использования разных видов утеплителя, добавляющие или, напротив, исключающие некоторые технологические операции. Например, утепление пенопластом влечёт необходимость дополнительного заполнения щелей и пустот монтажной пеной. Окончательную последовательность действий определяет материал используемого утеплителя.

Пошаговая инструкция

Щитовая баня своими руками возводится легко. Главное – придерживаться соответствующей инструкции. Для строительства потребуется проект щитовой бани. От него зависят параметры сооружения – габариты, расположение помещений. При выборе проекта рекомендуется учитывать такие моменты:

• Сколько людей одновременно будут париться в бане для определения габаритов строения;
• Число помещений в сооружении – к обязательной парилке, моечной и предбаннику может быть добавлена бильярдная и комната отдыха. Повышенной популярностью пользуется традиционная каркасно-щитовая баня с мансардой.

Каркас из щитов для бани с мансардой.

Проекты каркасно-щитовых бань можно сделать самостоятельно с учетом указанных моментов. Для этого на листе нарисуйте вид строения сверху. Укажите габариты самого строения и всех помещений.

Проекты каркасно-щитовых бань под ключ можно недорого купить в специализированных компаниях. Здесь представлены типовые сооружения, из числа которых выбирают подходящий вариант. Если бюджет позволяет, можно заказать индивидуальный проект бани. Его сделают с учетом всех пожеланий заказчика.

Проект двухэтажной каркасной бани .

Фундамент

Работу начинают с обустройства основания. Рекомендуется сделать свайный фундамент щитовой бани. Дело в том, что постройка имеет легкий вес и такое основание подойдет для объекта.

• Высокая скорость возведения.
• Простота обустройства.
• Приемлемая стоимость материалов.

Самый простой вариант столбчатого фундамента для каркасно-щитовой бани – из труб асбестоцемента, диаметр которых составляет 200 мм. Алгоритм работ в этом случае будет следующим:

• Под трубы выкопайте ямы глубиной 1500 мм, шириной чуть больше диаметра материала;
• Дно углубления заполните железобетоном и в центр поставьте опоры;
• Пространство в ямах заполните землей;
• Внутрь трубы залейте бетон.

Строительство щитовой бани приостановите до полного застывания бетона. Обычно на это уходит несколько дней. Нельзя продолжать работы до тех пор, пока основание не станет прочным.

Монтаж стен

Следующий этап работ – монтаж стен. Перед сборкой конструкции рекомендуется обработать материал специальными средствами, препятствующими появлению плесени и грибка, а также для защиты от грызунов. После этого сырье должно полностью высохнуть. Если использовать сырой материал, это приведет к его загниванию и расслаиванию.

Монтаж каркасно-щитовых стен.

До начала установки конструкции рекомендуется выполнить гидроизоляцию основания. Обычно на фундамент фиксируют рубероид. Рекомендуется использовать брус из хвойных деревьев, сечением 200 мм. Обвязку выполняют следующим образом:

• Положите брус поверх фундамента по периметру и соедините между собой;
• Проверьте высоту основания и нижней обвязки с помощью уровня, при обнаружении недочетов исправьте погрешности с помощью бетона или листов рубероида;
• Установите вертикальные опоры в углах сооружения и там, где будут располагаться перегородки между помещениями;
• Выполните верхнюю обвязку по такому же принципу, что и нижнюю.

Монтаж кровли

Сборно-щитовая баня не будет завершена без обустройства кровли. К крыше строения не предъявляется особых требований. Основная задача – правильно рассчитать нагрузки. Можно выполнить двухскатную крышу с хорошим наклоном.

Рекомендуется выбирать легкие материалы для кровли, чтобы не утяжелять конструкцию и не создавать дополнительную нагрузку на фундамент. По этой причине от использования тяжелой черепицы лучше всего отказаться. Можно применять металлические листы.

На заметку.
Крыша каркасно-щитовой бани обустраивается так же, как и для любого другого строения.

Так возводится каркасно-щитовая баня своими руками. После завершения обустройства помещения можно переходить к отделке.

Выбираем материалы

Важный момент – выбор подходящих материалов для строительства крепкой бани. Качество готовой постройки будет зависеть именно от этой особенности. Рассмотрим несколько полезных советов, касающихся выбора хороших материалов.

Чтобы построить качественную деревянную баню каркасного типа, лучше всего выбирать лиственные сорта

Они практически не подвергаются деформации и могут похвастаться высокими теплоизоляционными характеристиками, что очень важно для бани.

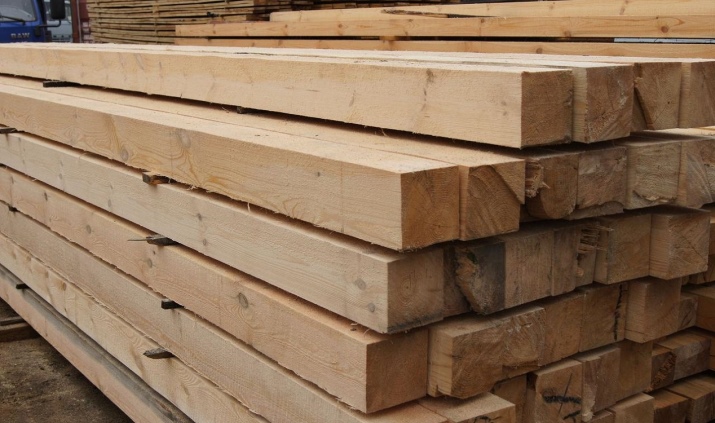

Можно выбрать и более дешевый строительный материал – сосновый брус и доски. Однако подобные варианты подойдут только для сооружения самой каркасной основы бани.
Для внутренних отделочных работ сосну использовать не рекомендуется, поскольку эта древесная порода под воздействием высоких температур начинает выделять смолы
Последние не только привлекают к себе внимание специфичным ароматом, но и могут спровоцировать термический ожог в случае соприкосновения с телом человека.
Внутренние и внешние стеновые основы бани чаще всего обшивают листами ОСБ либо ЦСП (используются и для обшивки панельно-щитовой бани, и для металлокаркаса)

Отделка из таких недорогих, но качественных щитов отличается простотой монтажа.
Настоятельно не рекомендуется задействовать рулонные битумные материалы с целью организации пароизоляции банной постройки
Под влиянием высоких температурных показателей такие единицы начинают выделять резкие, неприятные запахи. Целесообразно приобрести недорогую фольгированную пленку либо специальный пергамин.
Для внутренней облицовки чаще всего используют вагонку. Снаружи баню можно отделать блокхаусом или тем же сайдингом.

На материалах для изготовления качественной каркасной бани лучше не экономить

Важно проследить за состоянием выбранной древесины. Дерево должно находиться в идеальном состоянии

На досках и брусках не должно быть следов гниения, торчащих сучков или повреждений от древесных насекомых-паразитов.

Приобретение каркасных бань под ключ: проекты и цены сооружений

Многие компании предлагают к продаже различные по планировке и размерам готовые проекты каркасных бань. Своими руками собрать и установить конструкцию есть возможность не у каждого: кто-то не обладает необходимыми навыками, у кого-то просто нет времени на самостоятельную сборку. Купив недорого каркасную баню под ключ, можно сэкономить время, средства и вместе с тем приобрести гарантию надежности постройки.

Проект каркасной бани под ключ 4х9 м с комнатой отдыха и террасой

Для удобства пользователей производители на своих сайтах размещают проекты, фото и цены каркасных бань. Посетив сайт, можно найти полную информацию о готовых конструкциях с указанием размеров, цен, спецификации материалов и услугах, входящих в стоимость комплекта. Если среди указанных проектов вы не нашли подходящего, имеется возможность внести дополнения в существующие чертежи или предложить свой эскиз, по которому будет выполнен проект.

Удобная система поиска позволяет быстро отыскать понравившийся вариант недорогой каркасной бани под ключ. Возможно осуществлять поиск конструкции по внешнему виду, размерам, планировке, а также выбрать модель с террасой или жилой мансардой. Компании предлагают услуги по устройству фундамента, сборке конструкции на вашей территории, транспортировке объекта к участку. Не исключены сезонные скидки и другие бонусы при заказе каркасной бани.

Цены каркасных бань под ключ (на модели от разных производителей) приведены в таблице:

Производитель	Название проекта, размеры, м	Цена, руб.
Для сезонного использования	Для круглогодичного использования
СК «Поместье»	«Юлия», 4х4	198100	273100
СК «Поместье»	«Забава», 6х6	315900	422900
Компания «Дачный домик»	БК1644 с верандой, 4х4	400100	Цена на дополнительное утепление уточняется у менеджера
Компания «Дачный домик»	БК1568 с террасой, 6х4	495100	Цена на дополнительное утепление уточняется у менеджера
ООО «Мастер»	«Лада», 6х3	340000
СК «Дачный мир»	КБ-7 с мансардой и террасой, 6х9	590100
СК «Теремок»	Б6607, 6х6	315100
СК «Теремок»	Б6901, 6х9	600100

В цену базовой комплектации каркасных бань не включена стоимость печи. Производители предлагают заказчику несколько модификаций печей для бани. Возможна установка своего варианта печи или котла.

Приступаем к каркасу

Стоит упомянуть, что именно каркас трактует, каким будет ваше сооружение. Кстати, эксплуатационный срок тоже зависит от него. Итак, как построить щитовую баню, дабы на выходе получилось прочное сооружение? Первым делом приготовленную древесину обработайте антисептиком. Это защищает от грибков и разложения. В целях безопасности постройки несущие приспособления и все материалы обработайте антипиринами. А столбы фундамента покрывайте гидроизоляцией.

Цокольная обвязка является важным этапом. Вместо цокольных балок воспользуйтесь хвойным брусом, который имеет большое сечение – 20 см.

Процесс установки:

Этот брус ставьте на столбы и соедините в углах по технологии «50/50».
Следом наложите друг на друга пазы и плотно скрепляйте.
После готовности угловых соединений очень важно еще раз проконтролировать корректность расположения.
Неровности исправляйте при помощи цементного раствора.
Используя анкеры, прикрепите брус к основанию.

Затем делается установка несущих стоек. Следует крепить к обвязке несущие стойки. Устанавливайте их по углам и там, где перегородки. Используйте брус, толщина которого 10 сантиметров. Крепите с помощью металлических уголков либо вырубки. Кстати, пока верхняя обвязка не смонтирована, то стойки должны держаться исключительно снизу. Следует сделать временные опоры, дабы не создавать лишнюю нагрузку на крепления. Добавочные стойки ставьте идентично несущим. Разница лишь в сечении (50 см до 1 м).

Следующий шаг – верхняя обвязка и потолок. Тут все связывается между собой идентично цокольным брусьям.

Плюсы и минусы

В наше время существует масса способов строительства банных сооружений на участках. Один из популярных вариантов – каркасная постройка. Такие виды строений привлекают многих владельцев участков, поскольку имеют очень много преимуществ.

Узнаем, чем так хороши современные каркасные бани.

• Один из самых важных параметров таких построек – их экономичность. Цена за 1 квадратный метр в данном случае оказывается более низкой. Это обусловлено меньшими трудозатратами. Стоимость материалов также оказывается более доступной.
• Каркасные виды бань являются более привлекательными в отношении сроков строительства. Чтобы построить подобное сооружение, уходит в разы меньше времени по сравнению со стандартными вариантами. Разумеется, многое зависит от уровня сложности самого строения, но чаще всего на все необходимые процессы уходит около 20-40 дней.
• Рассматриваемые типы сооружений отличаются тем, что эксплуатировать их можно сразу же после завершения всех строительных работ. Такая отличительная черта привлекает многих поклонников банного отдыха.
• Стоит отметить очень хорошую тепловую изоляцию каркасных бань. Подобные строения довольно быстро растапливаются, а также замечательно удерживают внутри необходимый уровень тепла в любое время года.
• Каркасные бани могут похвастаться высокой надежностью. Эти практичные и быстровозводимые сооружения способны прослужить много лет, не доставляя хозяевам лишних проблем и забот. Если баня была построена по технологии без допущения каких-либо ошибок, то срок ее службы составит от 10 до 20 лет.
• Банные постройки каркасного типа характеризуются полной экологической безопасностью. Подобное строение не способно навредить здоровью пользователей.
• Такие типы построек характеризуются привлекательным внешним видом. Каркасные бани выглядят аккуратно и стильно. Посредством подобного сооружения можно красиво обустроить участок, сделать его не только более функциональным, но и эстетичным.
• В каркасной бане, как и в стандартных вариантах, можно обустроить очень уютные зоны отдыха. Здесь тоже возможно обращаться к разного рода отделочным материалам, чтобы составлять красивые интерьеры.

Бани каркасного типа имеют массу преимуществ, но и определенных недостатков не лишены. Прежде чем строить на своем участке подобное сооружение, необходимо ознакомиться и с первыми, и со вторыми. Перечислим основные недостатки каркасных бань.

• Несмотря на то что возведение такой бани оказывается более экономически выгодными, при строительстве приходится значительно потратиться на отделочные и утепляющие материалы. Эти составляющие оказываются самыми дорогими, но и экономить на них нельзя. Дешевая минеральная вата не сможет обеспечить качественное утепление постройки, а пенопласт является пожароопасным.
• Каркасные сооружения подвержены усадке. Этот процесс может продолжаться на протяжении двух лет, если для строительства была использована древесина с естественным уровнем влажности. По ходу усадки часто повреждаются отделочные материалы. Особенно уязвимыми оказываются штукатурка, декоративные панели. Минимальной усадкой характеризуются постройки, сделанные из дерева камерной сушки, однако применение таких материалов обходится намного дороже.
• Возведение каркасной бани занимает мало времени, а вот внутренняя и наружная отделка оказываются более сложными и длительными в реализации.
• Каркасная баня будет нуждаться в правильных уходовых процедурах, а также в аккуратной эксплуатации. Если пренебрегать этой особенностью, то строение не прослужит долго.
• Подобные постройки не отличаются стойкостью по отношению к ветровым и снеговым нагрузкам.

Фундамент

Как построить каркасно-щитовую баню? Необходимо придерживаться нескольких этапов. Начинают строительство с фундамента. На площадке производят разметку. Каркасная постройка легкая, поэтому чаще всего используют свайную основу из асбестоцементных труб. Опора считается прочной, прослужит долго и не разрушиться. Для укладки не понадобится специальная техника.

Нижнюю часть столбов нужно закапывать глубже, чем промерзает грунт зимой. Диаметр столбов берут 20 см. Сваи ставят в углах здания и местах пересечения стен. Места, где будут находиться столбы, отмечают колышками.

Под трубы понадобятся ямы глубиной до 1,5 метров. На дне следует установить песчаную подушку до 25 см. Для выравнивания столбов используют уровень. Если имеются грунтовые воды, их промазывают мастикой для изоляции. Основание заливают бетоном. С внешней стороны наносят рубероид и засыпают песок. В столбы кладут  несколько железных прутков и заливают бетон.

Когда он застынет, можно приступать к каркасу. Использование столбов позволяет сделать слив и вентиляцию пола. Иногда трубы заменяют железобетонными блоками. Для опорной части каркаса применяют покрышки. В них засыпают щебень. Когда строительство будет закончено, их следует прикрыть от воздействия солнца, иначе они разрушатся.

На столбы укладывают рубероид. Он служит гидроизоляцией. Затем приступают к цокольной обвязке. Брус пропитывают антисептиком и укладывают по периметру. Крепление происходит отпиливанием верхней и нижней части, чтобы при совмещении получилось цельное бревно.  Крепят их анкерами.

Фундамент каркасно-щитовой бани

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

• объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
• отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
• без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.
