Каркасная баня 5х5: проекты и чертежи

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Выбор проекта

Чтобы щитовая баня своими руками была идеальна, есть несколько основных критериев, по которым выбирают проект. Размер следует подбирать, исходя из соображений удобства. В бане должно быть комфортно находиться. Если вы планируете построить помещение для большего количества людей, то соответственно будет возрастать и площадь самой парилки. Существующие проекты щитовых бань, как правило, создаются с учетом всех типовых требований.

Современные технологии строительства позволяют реализовывать достаточно сложные проекты с просторными помещениями для отдыха и бильярдными. По умолчанию в таких проектах предусмотрены такие важнейшие помещения, как парилка и предбанник

При выборе типового проекта стоит также уделять внимание такой важной характеристике, как дизайнерская оригинальность и смелость архитектурных решений. А вот слабое место таких бань — однотипность. Если вас интересует, как построить щитовую баню своими руками и при этом избежать шаблонности, то сделать это можно всего одним способом — разработать собственные чертежи

Если вас интересует, как построить щитовую баню своими руками и при этом избежать шаблонности, то сделать это можно всего одним способом — разработать собственные чертежи.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Как выстроить каркас щитовой бани?

Для возведения каркаса потребуются следующие материалы:

1. Брус сечением 10×10 см.
2. Металлические скобы и уголки.
3. Доски сечением 10×5 см или 10×4 см.

Каркас состоит из нескольких конструктивных элементов:

• нижней обвязки;
• стоек;
• укосин;
• верхней обвязки.

Перед началом работ древесину необходимо обработать огнебиозащитным раствором. Это предотвратит ее гниение и разрушение насекомыми. Все элементы каркаса скрепляют между собой металлическими уголками и саморезами (гвоздями). Брус для нижней и верхней обвязок соединяют способом врубки «в четверть».

Ширина промежуточных стоек каркаса должна соответствовать плотности утеплителя. Если предполагается возведение стен толщиной 10 см, можно использовать листовой пенопласт с аналогичным параметром. Если баню утепляют минеральной ватой, ширину стоек выбирают, исходя из толщины одного слоя этого волокнистого материала. Учитывают, что при укладке минваты ее нельзя уплотнять, так как она потеряет существенную часть своих теплоизоляционных свойств.

1. Монтаж каркаса начинают с укладки бруса на фундамент.
2. Далее по отвесу выставляют угловую стойку.
3. Укрепляют ее упирающимися в грунт укосинами.
4. Устанавливают остальные угловые стойки.
5. Монтируют верхнюю обвязку.
6. Выставляют промежуточные стойки с шагом 60-65 см.
7. Формируют обвязку для дверных и оконных проемов.

Планировка бани

Фундамент: какой выбрать

В нашем случае можно обойтись без фундамента, ведь баня обещает быть лёгкой. Но без него стены будут подвержены сырости, чего, конечно, не хотелось бы. Исходя из этого, делаем следующий вывод: основание делать всё-таки придётся.

Как баня может быть разной, так и фундамент имеет своё разнообразие. К каждому определённому дому подойдёт отдельный вид основания. Сейчас мы рассмотрим их поближе.

Итак, для каркасных бань подходят следующие типы фундаментов:

• деревянный брусовый. Подходит для бань 3х4. Всё, что здесь нужно — это брус и колышки, с помощью которых он закрепляется;
• столбчатый. Вариант для тех, у кого грунтовые воды находятся близко к поверхности. Здесь уже понадобятся некоторые навыки — например, замешивание цемента. Но всё же соорудить такой фундамент несложно;
• блочный. Такое основание выбирают те, кто строит баню средних размеров, выдерживающую печь и множество посетителей. Но, если глубина промерзания грунта на участке строительства превышает метр, то такой фундамент возвести не получится, поскольку это запрещено;
• свайно-винтовой. Если предыдущий вариант выбрать не разрешают, можно взять ввинчивающиеся сваи, установить и закрепить на них обвязку. Для того, чтобы провести необходимые работы, может хватить и четырёх работников;
• ленточный. Хорошо подходит для почв с большой надёжностью — например, для пучинистых. Если же Ваша баня предусматривает огромные размеры, можно соорудить ленточно-сборный фундамент.

Пошаговая инструкция

Щитовая баня своими руками возводится легко. Главное – придерживаться соответствующей инструкции. Для строительства потребуется проект щитовой бани. От него зависят параметры сооружения – габариты, расположение помещений. При выборе проекта рекомендуется учитывать такие моменты:

• Сколько людей одновременно будут париться в бане для определения габаритов строения;
• Число помещений в сооружении – к обязательной парилке, моечной и предбаннику может быть добавлена бильярдная и комната отдыха. Повышенной популярностью пользуется традиционная каркасно-щитовая баня с мансардой.

Каркас из щитов для бани с мансардой.

Проекты каркасно-щитовых бань можно сделать самостоятельно с учетом указанных моментов. Для этого на листе нарисуйте вид строения сверху. Укажите габариты самого строения и всех помещений.

Проекты каркасно-щитовых бань под ключ можно недорого купить в специализированных компаниях. Здесь представлены типовые сооружения, из числа которых выбирают подходящий вариант. Если бюджет позволяет, можно заказать индивидуальный проект бани. Его сделают с учетом всех пожеланий заказчика.

Проект двухэтажной каркасной бани .

Фундамент

Работу начинают с обустройства основания. Рекомендуется сделать свайный фундамент щитовой бани. Дело в том, что постройка имеет легкий вес и такое основание подойдет для объекта.

• Высокая скорость возведения.
• Простота обустройства.
• Приемлемая стоимость материалов.

Самый простой вариант столбчатого фундамента для каркасно-щитовой бани – из труб асбестоцемента, диаметр которых составляет 200 мм. Алгоритм работ в этом случае будет следующим:

• Под трубы выкопайте ямы глубиной 1500 мм, шириной чуть больше диаметра материала;
• Дно углубления заполните железобетоном и в центр поставьте опоры;
• Пространство в ямах заполните землей;
• Внутрь трубы залейте бетон.

Строительство щитовой бани приостановите до полного застывания бетона. Обычно на это уходит несколько дней. Нельзя продолжать работы до тех пор, пока основание не станет прочным.

Монтаж стен

Следующий этап работ – монтаж стен. Перед сборкой конструкции рекомендуется обработать материал специальными средствами, препятствующими появлению плесени и грибка, а также для защиты от грызунов. После этого сырье должно полностью высохнуть. Если использовать сырой материал, это приведет к его загниванию и расслаиванию.

Монтаж каркасно-щитовых стен.

До начала установки конструкции рекомендуется выполнить гидроизоляцию основания. Обычно на фундамент фиксируют рубероид. Рекомендуется использовать брус из хвойных деревьев, сечением 200 мм. Обвязку выполняют следующим образом:

• Положите брус поверх фундамента по периметру и соедините между собой;
• Проверьте высоту основания и нижней обвязки с помощью уровня, при обнаружении недочетов исправьте погрешности с помощью бетона или листов рубероида;
• Установите вертикальные опоры в углах сооружения и там, где будут располагаться перегородки между помещениями;
• Выполните верхнюю обвязку по такому же принципу, что и нижнюю.

Монтаж кровли

Сборно-щитовая баня не будет завершена без обустройства кровли. К крыше строения не предъявляется особых требований. Основная задача – правильно рассчитать нагрузки. Можно выполнить двухскатную крышу с хорошим наклоном.

Рекомендуется выбирать легкие материалы для кровли, чтобы не утяжелять конструкцию и не создавать дополнительную нагрузку на фундамент. По этой причине от использования тяжелой черепицы лучше всего отказаться. Можно применять металлические листы.

На заметку.
Крыша каркасно-щитовой бани обустраивается так же, как и для любого другого строения.

Так возводится каркасно-щитовая баня своими руками. После завершения обустройства помещения можно переходить к отделке.

Внутренние работы

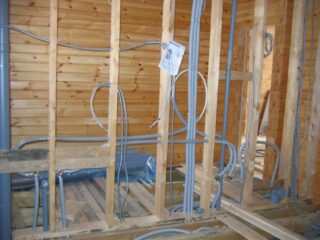

Коммуникации и электропроводка в каркасной постройке

В бане проводку делают внутренней, скрывают в пластиковых желобах, не разрешается размещать питающие кабели в металлических коробах или шлангах со стальной оплеткой. Светильники применяют с влагозащитными корпусами, в парилке не ставят розетки и выключатели, только в предбаннике.

Водопровод прокладывают в земле, если баню эксплуатируют круглый год. Трубы размещают с учетом промерзания, изолируют утеплителем. При только летней эксплуатации допускают воздушный способ подачи воды в шланге, но с наступлением холодов жидкость сливают из труб, бачка и сифона унитаза.

Как лучше обустроить печь

Рационально работает выносная топка, которую с парилкой соединяют каналом для подачи нагретого воздуха. Для печи необходимо отдельное основание из кирпича или железобетона. В стене предбанника, смежной с парной комнатой, вырубают канал, который обкладывают кирпичом с термоизоляцией.

Вертикально устанавливают дымовую трубу с выводом на крышу.

Фундамент печи изолируют термостойким изолятором, например, стекловолокном, асбестом. Пред дверкой печи набивают металлический лист.

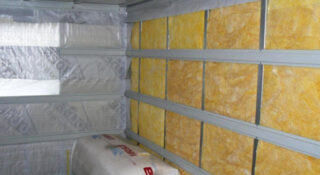

Схема утепления каркасной бани

Утеплить стены можно с помощью минваты

Применяют виды изоляции, которая не выделяет ядовитые компоненты в условиях влажности и жары. Минераловатные маты напитываются влагой и теряют качество, поэтому для них нужен вентилируемый зазор между утеплителем и гидроизоляцией.

Хорошо работает фольгированный вид. Его ставят блестящей стороной в комнату, чтобы тепловые инфракрасные лучи отображались обратно в помещение. Фольгу выбирают по толщине стен, экран ставят отдельно или вместе со стандартным утеплителем. Отражение тепла существенно снижает объем топлива.

Устройство слива

Объем стоков зависит от площади бани, интенсивности использования.

Слив организуют следующими способами:

• приемка жидкости в грунт под полом;
• отведение по системе с дренажными колодцами;
• использование выгребной ямы;
• применение системы септиков;
• врезка в городскую канализацию.

Установка правильной вентиляции в бане

После использования парилки требуется интенсивное проветривание, чтобы снизить влажность в помещении.

Применяют три вида вентсистемы в банном комплексе:

• естественное выведение и подача;
• принудительный способ;
• система с очисткой и рекуперацией воздуха.

В первом случае воздух уходит и подается по встроенным или навесным каналам. Принудительный метод предусматривает использование вентиляторов. Их монтируют на входе выводного и выходе подающего канала. Сложную систему очистки используют в больших заведениях, в частных строениях ее не ставят из-за дороговизны.

Как построить баню на каркасной основе

Предварительно спроектируйте место расположения печи, дымохода, вентиляции, веранды и подберите вид кровли.

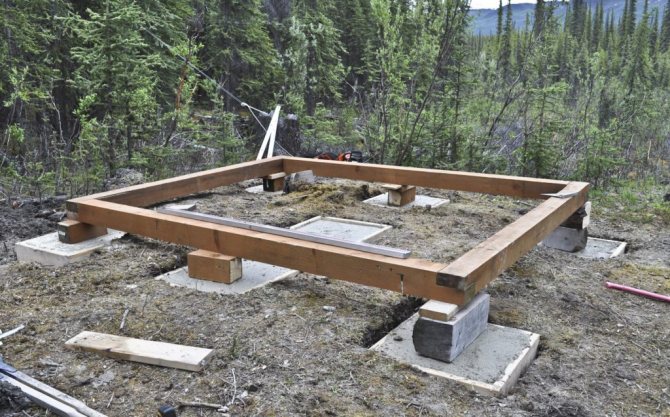

Фундамент и нижняя обвязка

Теперь по поводу фундамента, нижней обвязки и возведения стен:

1. Под легкую конструкцию каркасника подойдет бюджетный столбчатый фундамент из асбестоцементных труб с бетонной заливкой. Понадобятся 4-метровые асбестоцементные трубы диаметром 100 мм и раствор для заливки из цемента, мелкого щебня, просеянного песка и воды. Сперва трубы нарезают на одинаковые половинки, затем вставляют в пробуренные бензобуром скважины (глубина 1,5 м; диаметр 200 мм). Далее засыпают и утрамбовывают песок, а на финальном этапе заливают бетонной смесью.
2. Нижнюю обвязку организовывают из нескольких обрезных досок 150х50 мм в сечении, сколоченных между собой. Лаги для настилки пола из досок врезаются в обвязку после. Для гидроизоляции подойдут отрезки рубероида. Для дополнительной прочности лаги и обвязка крепятся на трубах фундамента металлическими пластинами, замурованными предварительно. В финале конструкцию обрабатывают раствором для защиты от гниения и насекомых.

Возведение стен и крыши в каркасной конструкции

Когда древесина отлежится и хорошо просохнет, начинается подготовка каркасных стоек и деталей стропильной системы для крыши. Проводится разметка мест монтажа каркасных стоек. Окончательная сборка делается так:

1. Монтируются две угловые стойки и несколько промежуточных.
2. Строго по уровню на шурупы производится обшивка ориентировано-стружечными плитами от одного выбранного угла.
3. Остальные стойки выставляются и обшиваются по тому же принципу.

Цельная конструкция получается в результате последовательного добавления стоек и прикрепления к ним ОСП-плит. Дверные и оконные проемы при этом учитываются сразу.

Возведение кровли

Кровля делается следующим образом:

1. Все стропильные конструкции собираются на земле по единому шаблону.
2. После сборки они поочередно поднимаются на крышу, у каждой есть своя стойка, над которой производится установка.
3. Перед монтажом последней фермы размечают форму листов осп для будущей обшивки фронтона.
4. Для удобства сборочных работ на балки стелют временные перекрытия из обычных досок.
5. Вентилируемая крыша считается лучшей по функционалу, поэтому специальная пленка укладывается между стропилами и контрбрусом, а непосредственно на брус набивают обрешетку.
6. Одним из самых желательных материалов для крыши является ондулин.

Отделка бани-каркасника

Наружная обшивка еловыми или сосновыми досками — оптимальный и визуально привлекательный вариант. Горизонтальное положение элементов обеспечивает устойчивость и дополнительную жесткость каркасной бани. Иногда доски размещают встык с монтажом гидро- и теплоизоляции под обшивку.

Внутреннюю обшивку делают для защиты от влияния окружающей среды. Для чернового потолка также подойдут листы ОСП, которые использовали ранее. Три слоя утеплителя понадобится для уменьшения теплопередачи. Простенки парной закрываются экранной фольгой, а оставшиеся — пергамином.

Далее доски лицевой стороной прибивают к лагам, на данном этапе можно сэкономить и повторно использовать леса. Печь-каменку ставят в парилке, а котел-нагреватель — со стороны предбанника. Ради соблюдения пожарной безопасности рекомендуем выложить кирпичную стену между парилкой и зоной отдыха.

Особенности каркасных бань

Каркасные бани строятся по обычным для этой методики правилам, позволяющим обойтись без использования специальной техники, «мокрых» песчано-цементных растворов. Важным моментом является возможность сделать всё своими руками, в удобное для себя время. Основная задача – необходимость понять принцип создания каркасных построек. Важным мероприятием станет внутренняя отделка, обеспечивающая теплосбережение и вентиляцию помещений.

Конструкция

Основа конструкции — легкий каркас из деревянных брусков, образующий внешние ограждения, выполняющий несущие функции. Он состоит из вертикальных стоек, установленных с шагом около 60 см (стандартная ширина утеплителя), усиленных поперечинами. Изнутри и снаружи решетка каркаса обшивается листовыми материалами (ОСБ, фанера), а полости, образующиеся между планками, заполняются утеплителем. В результате получается стена, состоящая из нескольких слоев – так называемый «пирог». По уровню теплосбережения постройка опережает каменные или деревянные бани, а ее вес на порядок ниже. Это дает возможность обойтись без создания мощного фундамента, исключить трудоемкие земляные работы, сократить количество стройматериалов, что в результате удешевляет процесс.

Несущая способность каркаса достаточно велика, чтобы построить двухэтажную баню, имеющую несколько отделений, комнаты отдыха, вмещающие большие компании. Перекрытия также делаются из деревянных деталей, чтобы не создавать лишнюю нагрузку на стены. Весь каркас собирается из таких элементов – они просты в обработке, подгонке и сборке, что ускоряет процесс, позволяет работать в одиночку.

Преимущества и недостатки

Достоинства каркасной бани:

• простота, высокая скорость строительства;
• работы можно вести на ухоженном участке, не нанося никакого урона имеющимся элементам благоустройства;
• можно строить в любое время года;
• производить отделку и пользоваться постройкой разрешается сразу после окончания работ, давать время на усадку не надо;
• расходы на постройку намного ниже, чем при использовании других материалов или технологий;
• возможность сделать всё самостоятельно;
• не нужны сложные земляные работы или использование цементных растворов;
• степень теплосбережения стен и перекрытий намного выше, чем у кирпичных, бревенчатых или брусовых построек;
• требуется меньше времени и топлива на нагрев.

Вместе с этим существуют недостатки:

• постройка весьма ненадежна в противопожарном отношении;
• несущая способность стен и перекрытий имеет ограниченные возможности, что надо учитывать при создании проекта, наружной отделке или последующих реконструкциях;
• древесина как материал неустойчива к воздействию влаги, что требует повышенного внимания к гидроизоляции, обработке;
• конструкция стен усложняет монтаж навесного оборудования или мебели;
• обязательно нужна наружная обшивка влагонепроницаемым материалом.

Отделка

Для наружной отделки каркасных бань используются:

• Сайдинг;
• Блок-хаус;
• Штукатурка либо плитка;
• Зашивка сосновой доской.

Перечень, в принципе, можно и продолжить – все зависит от фантазии хозяев, к тому же, в интернете немало различных фото каркасных бань. Под обшивку рекомендуется завести гидроизоляцию, а пустоту между вагонкой и обшивкой заполнить утеплителем.

Внутреннюю стенку не обрабатывают лакокрасочными изделиями, которые при нагревании могут выделять токсичные вещества и издавать неприятный запах. Исключением является акриловый лак для бань и саун, который нетоксичен и негорюч. Растворителем для такого лака является обычная вода.

Пошаговая инструкция по строительству щитовой бани своими руками с комментариями

Шаг 1. Изначально скупите все необходимые строительные материалы, а именно:

фундамент — сваи или цемент и щебень (зубок) с песком;
для каркаса – брус 12*12 см, доска 15*3 см, бруски 7,5*4 см;
для внутренней и внешней отделки – вагонка, плиты цементно-стружечные (ЦСП), OSB или сайдинг;
для теплоизоляции – минеральная вата или базальтовая плита;
для гидроизоляции – рубероид в два слоя;
для закрепления материала – гвозди, саморезы, металлические уголки, прочее;
для устройства кровли – метало-черепица или рубероид, желоба и комплектующие для отвода дождевой воды от крыши щитовой бани

Это очень важно, так как подобная конструкция очень боится повышенной влаги.

Шаг 2. Начнем с того, что сделаем фундамент бедующего строения. Как по мне проект на щитовую баню 3 на 4 вовсе не нужен и так само фундамент не должен быть очень дорогим. Идеально подойдет свайная конструкция с применением ленточного фундамента. Конструкция легкая, именно поэтому слишком тяжелой конструкции делать не стоит.

Первые (фундаментальный) брус притягиваем к фундаменту анкерами. Сверху них мы укладываем рубероид и естественно тоже его крепим.

Шаг 3. Вертикальные стойки. Это важный момент именно на данном моменте мы проектируем сколько комнат будет в нашей бедующей щитовой бане. В случае, если вы решите сделать только одну комнату то, вам будет вполне достаточно разместить 4 вертикальных столба по различным углам здания. Для того, чтоб сделать предбанник для сборно-щитовой конструкции вам нужно будет разместить дополнительные стойки. Рекомендуется их выставлять не шире чем 60 сантиметров друг от друга. Это залог крепости конструкции, поэтому на данном деле лучше не экономить.

Стены и перегородки данной бани обязательно защитить от влаги и утеплить. Без этого оно не будет полноценно функционировать. Также стоит подумать про защиту от воспламенения.

Шаг 4. Чаще всего устанавливают двускатные крыши ей тоже обязательно стоит сделать гидроизоляцию.

Чердак как вы понимаете, лучше всего не делать вовсе. Конструкция не слишком крепкая и дополнительные нагрузки нам совершенно не к чему. Фото крыши в разрезе прилагается.

Шаг 5. На данном этапе устанавливаем перегородке в таком доме-бане и застилаем щитовые полы. Его также можно выполнить из ОСБ или из специальных досок под углом, чтоб влага скатывалась в канализацию.

Шаг 6. Устанавливаем и настраиваем двери и окна.

Шаг 7. Внутри очень хорошо сделать бы из вагонки, но есть и более дешевые материалы. Наши посетители часто оставляли отзывы, что в данном моменте можно серьезно схитрить. Снаружи можно использовать следующие строительные материалы:

• ЦСП (1,25 м) — плиты не горят и очень крепкие;
• OSB (1,22 м) – Плиты таких размеров идеально становятся и даже подрезать не нужно. При этом они уже красивые их нужно только вскрыть краской и все.

Тут разницы существенной толком нет. Выбирайте материал с которым вам проще работать. Для того, чтоб создать более привлекательный наружный вид можно смонтировать оцинкованные листы, ну тут скажем на любителя. При желании можно сделать даже с мансардой щитовой домик.

Когда основные моменты определены, можно приступать к самой постройке.

1. Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться

1. Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница

Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

1. Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

1. Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.
