Калитка из профильной трубы и профнастила своими руками

Как сделать ворота из профильной трубы своими руками – пошаговое руководство

Самый разумный способ защитить недвижимую собственность – земельный участок, частный загородный коттедж или любую другую, обособленную от имущества других лиц – оградить её забором, в котором предусмотрен проём для ворот. Ворота можно как приобрести или заказать у фирмы-производителя, так и собрать самостоятельно, в частности, из различных металлических изделий, что обеспечит конструкции необходимую прочность и защиту. Об изготовлении ворот из профильной трубы своими руками, методике и сложностях процесса будет рассказано ниже.

Преимущества профильной трубы

Перед началом работы логично задаться вопросом, почему именно ворота из профтрубы – лучший вариант.

Профильные трубы – это изделия с некруглой геометрией поперечного, то есть сделанного под прямым углом к продольной оси, сечения. Наиболее часто встречаются прямоугольный и квадратный профили, но возможны и другие варианты: овальный, треугольный или шестиугольный.

Продукция такого типа используется во многих сферах деятельности человека, например, при изготовлении каркасов изделий, мебели или ограждений.

Изготовить профильную трубу можно из любого сплава, но чаще всего используются стали различных видов:

• углеродистая сталь, независимо от марки,
• нержавеющая сталь, или просто нержавейка,
• оцинкованная сталь (прочитайте: «Виды профильных оцинкованных труб, их применение и сфера использования»).

С целью сварить ворота из профильных труб большинство мастеров приобретают продукцию из углеродистой стали или нержавейки, хотя и в этом вопросе ограничений нет, всё зависит от материальных возможностей хозяина и его предпочтений.

В соответствии с используемым методом производства, вся профильная продукция делится на две большие группы:

1. Сварные трубы – для их изготовления тонким полоскам стали придают обусловленную форму, а свободные края сваривают.
2. Бесшовные изделия – по качеству заметно превосходят продукцию первого типа, так как у них отсутствует самое уязвимое место – сварной шов. Эти трубы более пластичны, лучше переносят повышенные механические нагрузки, но и стоят дороже сварных аналогов. Вследствие этого для производства ворот или калиток их приобретают нечасто.

В свою очередь, сварные трубы подразделяются ещё на две группы:

1. Горячекатаные – применяются для изготовления располагаемых на открытом воздухе и не требующих особой точности производства изделий, например, детских качелей.
2. Холоднокатаные – их изготавливают с большей точностью, используется продукция для создания каркасов мебели.

Из написанного выше можно сделать вывод, что для изготовления ворот и калиток из профильной трубы идеальным решением будет покупка относительно недорогих, но прочных профильных горячекатаных изделий.

Порядок проведения работ

Перед тем, как создавать своими руками ворота из профильной трубы, необходимо ознакомиться с основными этапами процесса.

Их всего четыре:

1. Проведение измерений.
2. Изготовление схемы, эскиза или чертежа.
3. Покупка необходимых материалов и инструментов.
4. Собственно сборка ворот.

Размеры ворот

Если у собственника есть автомобиль, необходимо рассчитать ворота так, чтобы в них проезжала машина.

Идеальными в общем случае размерами будут следующие:

• длина конструкции – около 3 м,
• высота ворот – 1,5 м.

Если планируется изготовление чертежа ворот из профильной трубы с калиткой, необходимо предусмотреть и её размеры. Высоту можно не менять, а ширину необходимо сделать не менее 0,75 м, а если есть возможность, то больше (прочитайте: «Как сделать калитку из профильной трубы – монтаж своими руками»).

В случае, когда забор вокруг участка уже существует, габариты ворот подгоняются под характеристики ограждения:

высота как ворот, так и калитки принимается равной высоте всего забора, впрочем, если есть необходимость, её можно уменьшить на 0,2-0,4 м (про

Установка столбов и навесов

Схема крепления профнастила.

Пока можете отложить рамы и заняться установкой опорных столбов. Длина каждого из них равна 3,3 м. Они вкапываются в землю на глубину 1,5 м. В любом случае их заглубление в грунт не должно составлять менее 1/3 их длины. Так обеспечивается их устойчивая вертикаль. К нижним торцам опор привариваются листы 20х20 см. Верхние торцы заглушаются оголовками. Ямы под столбы роются с учетом ширины створок и калитки. Очищенные от ржавчины и покрытые битумом в нижней части столбы устанавливаются в котлованы по отвесу или уровню и заливаются бетоном. Между столбами прокапывается траншея, в которую вкладывается уголок и приваривается к столбам. Он будет препятствовать смещению опор в грунте в дальнейшем. Траншею с уголком можно забетонировать.

Самый ответственный этап монтажа ворот – приваривание петель. Но перед этим необходимо установить рамы створок и калитки в соответствующие проемы. Каркас ворот лучше собрать в единую плоскость, прихватив створки между собой сваркой. После этого ворота фиксируются между столбов деревянными клиньями. Их можно установить в нужном положении и слегка приварить с помощью стальных полос к столбам. Если ворота установлены точно по уровню, то петли с каждой стороны будут вращаться вдоль единой воображаемой оси.

Для облегчения крепления навесов еще на сварочном столе к ним можно приварить стальные пластины. Прохождение швов проводится в несколько слоев. Часть навеса с шариком предназначена для крепления к столбам, а цилиндр со штырем приваривается к стойке створки. Петли с пластинами варятся по всему их периметру. После сварки швы обрабатываются шлифмашинкой с установленным зачистным кругом. Калитка устанавливается таким же образом, как и поворотные рамы.

Материал

Наиболее распространенными материалами для изготовления дачных калиток являются дерево, металл, профнастил.

Если вы решили изготовить калитку из дерева, то имеете возможность значительно сэкономить на материалах, не прибегая при этом к помощи специалистов. Натуральность и экологичность дерева позволяет ему прекрасно вписаться в любой стиль. Еще один плюс – не нужно использовать дорогостоящую технику для монтажа, а само изготовление не займет много времени.

Основой железной калитки является металлопрофиль. Рама изготавливается из стальной профтрубы, которую сваривают под нужный размер калитки. Вес такой дверцы будет приличный – около 20 кг, если считать только раму. Заполнять ее можно любым материалом – от обрезков пластиковой вагонки до роллетов.

Очень красиво выглядят кованые калитки. Их изящество и воздушность достигаются при помощи ажурного плетения, металлических завитков, цветов, фигурок, выполненных руками опытного мастера. Как правило, кованые изделия окрашены в черный цвет, который сочетается со всеми оттенками. Верхнюю часть делают фигурной: полукруг, пики, декоративные вставки. Над проемом иногда устанавливают дополнительно кованый козырек.

Само собой, что ручная ковка стоит совсем недешево. Однако многие кузнецы изготавливают отдельные элементы декора. Вот их под силу приобрести каждому хозяину и украсить дверь из сплошного листа художественной филигранью.

Сейчас очень популярны дачные калитки из профнастила. Они не настолько изящны, как кованые, но при этом смотрятся значительно привлекательнее многих деревянных конструкций. Такой материал более долговечный и дольше сохраняет первоначальный внешний вид.

Ценовая категория этих изделий располагается между деревянными и коваными, что также влияет на выбор именно таких калиток. Вес конструкции меньше, чем у металлической, поэтому это еще одно преимущество для монтажа и эксплуатации таких моделей.

Металлический штакетник также весьма популярный материал для изготовления калиток. Для оригинальности конструкции используют разноуровневые заготовки, нестандартную фурнитуру, декоративные элементы.

Говоря о нержавеющей стали, отметим, что такие конструкции зачастую ориентированы на общий стиль и могут быть изготовлены из сварной сетки, профтруб или профилированного листа. Поскольку вес такой калитки значителен, опорные столбы обязательно производятся из того же металла, чтобы равномерно распределить давление по периметру.

Не столь красивы, зато дешевы и элементарны в монтаже калитки из сетки (рабицы). Минимальные затраты на их изготовление, высокая ремонтопригодность и возможность сразу охватить взглядом пространство крайне удобны для хозяйственных нужд. Именно поэтому такие ограждения ставят на хоздворы, птичники и так далее.

Изготовление кованых ворот из готовых элементов

Способ для любителя, подразумевающий использование готовых металлических элементов с дальнейшей их сборкой.

Необходимые материалы и инструменты

1. Электросварка.
2. Кованые элементы.
3. Профилированный лист.
4. Схема монтажа.
5. Все необходимое для газовой сварки.
6. Небольшие тисы.
7. Мощные тиски, которые хорошо закреплены. Зажав пику в тисках, можно сделать на ней витки.
8. Четырехугольник.
9. Чертеж.
10. Профильная труба.
11. Петли.

Нужно приобрести металлические изделия для изготовления ворот:

Третий незаменим для основания пик, их делают из листового материала, количество которого рассчитывается по формуле: сумма числа пик + 30% запас.

Технология изготовления ворот: как сделать каркас и закрепить детали

Элементы декора часто увеличиваются в размерах после изгиба или обрезки и это необходимо учитывать. Изготовление значительно облегчится, если нагреть металл и дать остыть на воздухе (это устраняет пружинистость металла).

1. Трубу для каркаса разрезают, поворачивая (для ровного среза), в соответствии с необходимыми размерами. Если нужна изогнутая верхняя часть каркаса, то это делают на трубогибе.
2. Собирать детали каркаса можно только после того, как доделаны все детали.
3. Затем детали каркаса раскладываются и привариваются друг к другу электросваркой, чтобы получилась целостная конструкция. Для закрепления профиля можно использовать струбцины.
4. Потом аккуратными сварочными швами электросваркой закрепляем кованые детали на каркасе по эскизу. Делать это нужно аккуратно, чтобы швы не были видны. Сначала необходимо закрепить крупные детали каркаса, а затем заполнить промежутки мелкими. Наплывы в швах убирают болгаркой.
5. Если необходимо сделать глухие ворота, с обратной стороны приваривают профилированный лист.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Установка кованых ворот

Итак, створки ворот готовы. Теперь необходимо выполнить монтаж ворот.

Монтаж столбов

Они нужны для крепления металлической конструкции. В качестве основных материалов потребуется металлическая труба и лицевой кирпич.

Делаем разметку для установки труб. При этом надо учитывать, что трубы будут обкладываться кирпичом, поэтому размеры надо высчитать точно.
Выкапываем две ямы глубиной больше глубины промерзания, чтобы столбы не всплыли при пучении грунта, а шириной больше ширины трубы на 10 см. Вставляем в них столбы, засыпаем ямы щебенкой, утрамбовываем. Перпендикулярность установки столбов проверяют отвесом или строительным уровнем.
Готовим цементно-песчаный раствор в пропорции 1:3 (цемент М500). Добавляем воду в сухую смесь
Обратите внимание, что раствор должен получиться довольно жидким.
Щебень после утрамбовки заливают цементным составом. Затем надо подождать до полного застывания.
Потом приваривают закладные там, где будут закреплять створки ворот
Для кованых ворот, скорее всего, потребуется три закладных элемента, потому что они получатся тяжелыми. Ширина закладной для крепления створок должна составлять не менее 5–6 см

Причем важно рассчитать параметры закладной так, чтобы она выглядывала из кирпичей, после того как труба будет обложена ими.
Затем готовят раствор для кладки кирпича вокруг столбов. Консистенция раствора – сметаноподобная.

Кладка выполняется кельмой. Жесткость конструкции будет больше, если швы предыдущего ряда кладки перекрыты кирпичами в последующем.

Видео: как изготовить колпак для забора

Часто для установки кирпичных столбов под ворота закладывают свайно-ленточный фундамент, составляющий единое целое с фундаментом забора.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту

Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Инструкция по изготовлению ворот

Для изготовления ворот необходимо следовать пошаговой инструкции. За пример возьмём самую распространённую распашную конструкцию.

После покупки труб они заранее подготавливаются. Новые материалы и трубы обезжиривают и помечают согласно необходимым параметрам конструкции. Со старыми трубами придётся немного повозиться, удаляя коррозию и восстанавливая некоторые деформированные места. Ржавчина удаляется шлифовальным кругом или обычной наждачной бумагой.
Второй шаг — это нарезка труб. От точности зависит, насколько удачно получится сварить попарные элементы в одно целое. Незначительная погрешность при нарезке в результате отразится большими проблемами на внешнем виде или работе конструкции.
Устанавливают опоры на глубину около 1 метра
Диаметр ямы должен соответствовать размеру 50×50 см, чтобы оставалось место для заливки цементного раствора.
Каркас ворот из профильной трубы сделать просто, если сосредоточить внимание на точности. Необходимо постоянно проверять уголком отсутствие перекоса после сварки двух элементов
Окончание сборки каркаса сопровождается работой шлифовальной машинки, с помощью которой все острые углы и швы затираются.
После того как работа с каркасом была закончена, переходят к установке петель

Здесь важно точно сопоставить все части петель. Для этого сначала приваривают первые части петель к опорам, а только потом на каркас

При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет.
Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов.
Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут с лёгкостью решить эту задачу своими силами, даже если нет достаточного опыта. Главное — всё делать шаг за шагом, следовать рекомендациям и советам, чтобы избежать распространённых ошибок и получить качественные и долговечные ворота.

Обзор видов

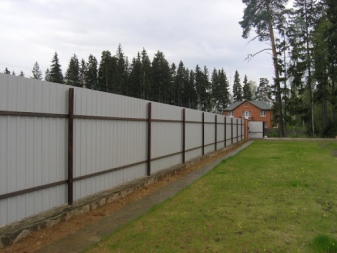

В зависимости от особенностей установки заборы из профлиста могут быть разных видов, например, с откатными (или с раздвижными) воротами и с распашными воротами.

А также ограждения из указанного материала могут различаться по расположению лагов и перемычек, например, заборы со съемными или капитальными перемычками.

Далее будет приведена более подробная характеристика каждого вида.

По конструкции

Заборы с откатными или раздвижными воротами из профлиста. Они представляют собой ограждения с открывающейся частью, которая передвигается вдоль забора. Основным достоинством такого типа является экономия пространства. Особенно актуальна такая характеристика для земельных участков небольшой площади.

Но следует учитывать, что установка подобной конструкции отнимет значительное количество времени и средств. Забор этого вида должен иметь особенно надежную опору, поэтому перед его монтажом рекомендуется залить прочный фундамент. Это позволит равномерно распределять нагрузку, которую создает подвижная часть, на забор.

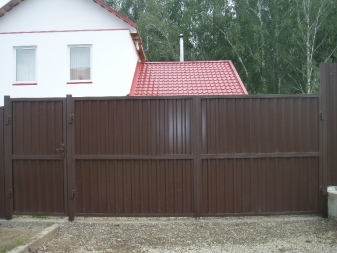

Заборы с распашными воротами. Эта разновидность является одной из самых популярных, она проста в установке, не требует значительных финансовых затрат, и поставить ее можно самостоятельно. К тому же подобная конструкция является довольно прочной. Забор с распашными воротами из профлиста представляет собой ограждение, двери которого открываются внутрь или наружу.

Такая конструкция не всегда удобна в использовании – например, зимой, когда выпадает большое количество снега, открыть створки будет чрезвычайно неудобно, ведь придется сначала расчистить снежные завалы. Помимо этого, при ветреной погоде необходимо быть особенно внимательным при закрытии ворот. Нередки случаи, когда внезапно распахнувшимися створками повреждались рядом стоящие транспортные средства.

Чтобы не тратить физических усилий для приведения в действие механизмов ворот, их открытие и закрытие можно автоматизировать. Необходимые для этого комплектующие приобретаются в крупных строительных магазинах.

По расположению перемычек

Съемные перемычки. Они используются для того, чтобы укрепить забор, придать ему дополнительную устойчивость, не нарушая внешний вид. Даже самая устойчивая конструкция не защищена от влияния на нее подвижности грунта. Вследствие этого забор начинает наклоняться и крениться набок. Съемная перемычка, устанавливаемая между несущими столбами ворот, предотвращает нежелательные микросдвиги. За счет того что удерживается она болтами, которые при необходимости можно с легкостью демонтировать, проблемы проезда грузового или другого крупногабаритного транспорта на территорию участка, не возникнет.

Капитальные перемычки. Устанавливаются они также между стойками ворот забора. В отличие от съемных перемычек, снять их без повреждения ограждениях не представляется возможным. Однако за счет более прочного соединения с конструкцией они выполняют функцию поддержки и придания устойчивости забору наилучшим образом. Такие перемычки не ослабнут и не расшатаются с течением времени.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

• снятие замеров будущей конструкции;
• создание эскиза, чертежа;
• приобретение необходимых для работы материалов;
• сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота)

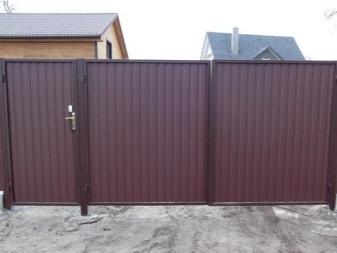

Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.
