Как сделать навес из профильной трубы своими руками

Устанавливаем опоры и обрешетку

Изготовление несущей конструкции – наиболее важный процесс, так как от правильности выполнения всех действий напрямую зависит долговечность строения. Неправильно собранный каркас может просто упасть при солидной нагрузке в зимнее время или быть неопрятным на вид. Чтобы этого не произошло, делать все надо постепенно, с учетом всех возможных ситуаций при эксплуатации.

Первым делом необходимо пробурить в земле отверстия диаметром 30 сантиметров – они будут предназначаться для последующего бетонирования металлических опор. Далее вставляем в них опору, только аккуратно, чтобы не насыпать много земли на подошву ямы – бетон может проседать тогда. После того, как вы зальете 50% раствора в яму, надо взять отвес, промерять все и корректировать стойку влево/вправо. Точно такую же операцию осуществить с тремя оставшимися опорами, после чего выровнять их по высоте.

Ее можно сделать в самом верху – это традиционный метод строительства, а можно испытать неординарные способы усиления конструкции. Например, приварить инверторной сва ркой обвязку накрест (верхний одной опоры и низ другой соединяются), сеткой или вообще сделать двойную – вверху и внизу.

Изготовленные навесы из профнастила своими руками будут стоять около 7000 рублей, если покупать металл по среднерыночной цене. Процесс установки займет не более 1 дня, а выполнить его сможет всего 1 работник (необходимо уметь немного пользоваться сварочным аппаратом и начальные навыки работы с шлифовальным инструментом).

Материалы для строительства навеса

Материалы для строительства навеса

Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.

Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.

Материалы для каркаса и опор:

1

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

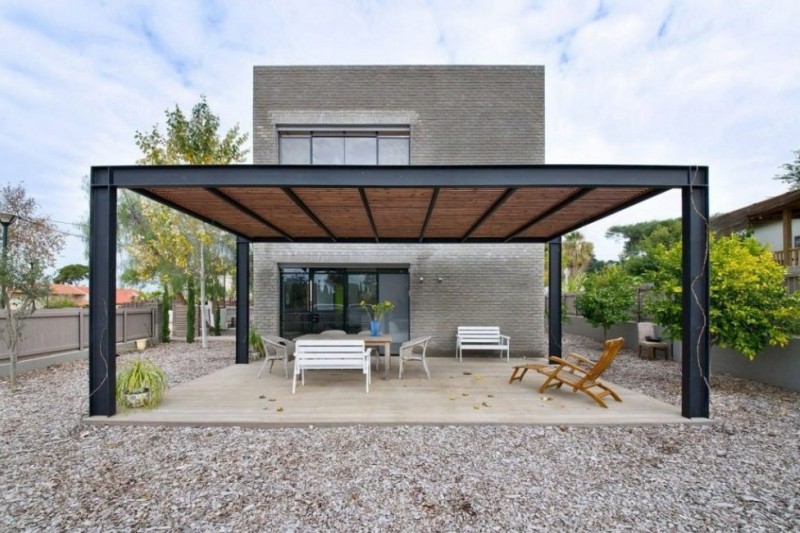

Массивная металлическая конструкция

Такое сооружение строят из металлических труб. Соединение осуществляется сваркой или заклепками. Для опор выбирают диаметр трубы от 10 сантиметров, толщина металла должна быть не менее 2 миллиметров.

ПЛЮСЫ:

• Прочность
• Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
• Металл не впитывает влагу

МИНУСЫ:

• Подверженность ржавчине
• Дорогостоящие услуги сварщика

Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.

Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.

Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится.

2. Дерево – материал удобный для обработки

С ним легко работать. К его плюсам относится:

Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

Деревянный навес

ПЛЮСЫ:

• Доступная цена
• Экологичность

МИНУСЫ:

• Поддается гниению
• Легко воспламеняется
• Может подвергнуться нападению вредных насекомых
• Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности

Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.

Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.

3

Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

Металлический навес с кованными элементами

ПЛЮСЫ:

• Долговечность,
• Изящный внешний вид,
• Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.

МИНУСЫ:

К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности

4

Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

Монументальный кирпичный вариант

ПЛЮСЫ:

• Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
• Каменное сооружение выглядит престижно.

МИНУСЫ:

Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.

Крыша у конструкции может быть любая. Для нее используют:

• Металлочерепицу
• Шифер
• Поликарбонат
• Металлопрофиль и другие материалы

При обустройстве легких навесов на летний период на каркас можно натянуть тент, парусину или накрыть опорную конструкцию циновками.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Расчет навеса из металлопрофиля

Перед тем, как приступать к сборке и закупке элементов конструкции, стоит провести хотя бы примерный расчет будущей конструкции. От результатов расчета будет зависеть как цена, так и сами материалы. Если навес небольших размеров, а накрываться он будет легким материалом, тогда можно использовать легкий пустотелый прокат, тем более в том случае, если уровень зимних осадков не слишком пугающий.

Если уровень снежного покрова большой, тогда лучше перестраховаться и стойки размещать чаще, а накрыть можно профнастилом или листовой оцинкованной жестью.

Расчет — дело индивидуальное, но в среднем, для односкатного навеса с легким укрытием будет достаточно стоек 25-мм квадратного сечения, а фермы можно сваривать из профиля 20 мм. Для шестиметрового навеса этого будет вполне достаточно. Если размеры больше, то и сечения профилей нужно увеличивать.

Как построить навес из металлопрофиля?

Этапы строительства металлического навеса своими руками:

1. Снятие замеров, подготовка инструментов и материалов.
2. Разметка территории, установка опор.
3. Сборка каркаса.
4. Настил кровли.

Примерный чертеж односкатного металлического навеса

Подготовительные работы

В первую очередь необходимо решить, какого размера будет будущий металлический навес. Размеры конструкции (высоту, ширину, длину) записывают на листе бумаги, делают эскиз строения. Готовый проект сооружения можно найти в интернет-пространстве. В соответствии с замерами рассчитывается количество материала, в данном случае — металлопрофиля.

Перед началом строительных работ земельный участок очищают от мусора и травы, снимают верхний слой грунта. Далее (в соответствии со схемой) делают разметку территории.

Разметку территории делают при помощи веревки и колышек — так будет легче сориентироваться на участке будущего строительства

Инструменты и материалы

Для постройки односкатного навеса из металлопрофиля понадобятся:

• профильные трубы с сечением 60×40 для возведения опорных столбов и горизонтальных балок;
• металлические уголки;
• листы металлопрофиля;
• строительный уровень, рулетка, маркер;
• щебень, арматура, песок, цемент для заливки фундамента;
• дрель, шуруповерт, болгарка, ножницы по металлу, лопата/бур;
• крепежные элементы (шурупы, болты, саморезы и т.п.).

Для кровли крыш часто используют листовой волнистый металл

Сборка каркаса

Устройство навеса из металла начинают с установки опорных столбов. Для небольшой беседки будет достаточно четырех несущих опор.

Этапы сборки каркаса:

1. Согласно разметке под столбы роют четыре небольших котлована.
2. Дно ям тщательно утрамбовывают, делают песчано-гравийную подушку.
3. Столбы устанавливают в углубления, делают подпорки, выравнивают по уровню.

Подпорки для опорных стоек можно сделать как из металла, так и из дерева

1. Далее замешивают бетонный раствор из щебня, песка, воды и цемента в пропорции 3:3:1:1 и заливают котлованы. Последующее строительство металлического навеса возможно только после застывания бетона.
2. Следующий этап строительства — установка горизонтальных перекладин. К верхним торцам опорных столбов приваривают две горизонтальные направляющие, к которым будет крепиться обрешетка и будущая крыша металлического навеса.

Для строительства металлического навеса необходим сварочный аппарат. Если соединять элементы конструкции только саморезами, сооружение будет ненадежным.

Настил кровли

Когда каркас навеса из металла готов, приступают к настилу кровли. Листовой металл укладывают поверх обрешетки снизу вверх. Его прикрепляют к балке при помощи саморезов или болтов. Каждый последующий лист металлопрофиля выкладывают внахлест.

Все работы по настилу крыши необходимо выполнять строго по правилам, надежно прикрепляя кровельный материал к каркасу. Некачественно выполненный монтаж может привести к протечке крыши или даже обвалу конструкции под снеговой нагрузкой.

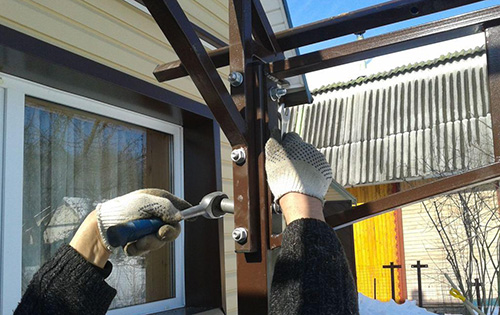

Чаще всего для крепежа металлопрофиля используют болты и винты

Готовый навес из металлопрофиля покрывают антикоррозийным составам и красят. При соблюдении всех правил сборки и монтажа можно быть уверенным в том, что металлический навес прослужит своему владельцу не один десяток лет.

Примерный расчет навеса из профильной трубы

В качестве примера за исходные данные можно принять размер строения 6х9 метров. У него перед одной из сторон имеется свободная площадка со сторонами 7 и 9 метров. По стенке дома длиной 9 метров планируется строительство навеса с размером вылета, равным 6 метрам (прочитайте: «Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм»).

В итоге площадь навеса — 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.

Особенности навесов

Навес из профиля – это конструкция, представляющая собой крытую площадку. Она может иметь разную форму и размер. Данное сооружение используется для защиты от негативных внешних воздействий.

Каркас для навеса из металлопрофиля – выигрышное решение. Данный материал устойчивый к негативным внешним воздействиям, долговечен и способен выдерживать значительные нагрузки. Подобные сооружения просты в проектировании и монтаже, что также имеет экономическую выгоду.

Конструкция навеса из профильной трубы подразумевает наличие следующих элементов:

• Фундамент. Обычно столбчатый из-за невысокой стоимости и простоты монтажа.
• Опоры. Представляют собой вертикальные несущие элементы.
• Подвесы. Формируют горизонтальную часть каркаса.
• Откосы. Являются боковыми соединяющими элементами.
• Стропильная система. Формируется из стропил, обрешётки, ферм.
• Кровля. Изготавливается из поликарбонатных листов, профилированного настила.

Навес из профтрубы формируется из разного набора несущих и дополнительных элементов. Все зависит от его функций, размера, конфигурации, предполагаемых нагрузок.

Конструкция крытой площадкиИсточник infotruby.ru

Стропильные системы покрытий значительного размера формируются с использованием ферм. Они состоят из двух горизонтальных труб, которые соединены между собой вертикальными (стояками) и наклонными (раскосами) элементами. Фермы придают конструкции необходимую пространственную жёсткость и несущую способность.

Односкатный навес: особенности, достоинства

Навес из металлопрофиля используется преимущественно в тех случаях, когда требуется максимально надежная защита какой-либо площади от осадков. Металлопрофиль пользуется большой популярностью ввиду целого ряда несомненных достоинств:

• Экологичность. Металлопрофиль полностью соответствует всем нормативным документам и требованиям к кровельным материалам.
• Огнеустойчивость. Метериал, несомненно, выигрывает на фоне пластика и черепицы, обладая достаточно высоким уровнем огнеустойчивости: даже вблизи открытого источника огня материал не воспламенится.
• Термоустойчивость. Металлопрофиль совершенно нормально переносит минусовые температуры (не было замечено ни малейшего промерзания при стабильно низкой минусовой температуре). Кроме того, материал отлично реагирует на резкие температурные перепады (при скачках температуры не отмечается ни сколов, ни трещин).
• Высокое качество материала позволяет не беспокоиться о ремонте кровли в течение 5-10 лет. Металлопрофиль достаточно прочен, но при этом очень прост в монтаже.

Кровельные материалы

• Эстетичный внешний вид. Богатая цветовая палитра и разнообразие форм профильных листов позволяет говорить о возможности подобрать уникальный продукт, исходя из особенностей экстерьера и пр.
• Доступная цена. Материал отличается приемлемой для большинства слоев населения ценой, поэтому его выгодно использовать для небольших домашних навесов.

При строительстве навесов особое внимание уделяют выбору определенной формы конструкции, поскольку от этого будет зависеть в немалой степени ее практичность и удобство. Так, односкатные навесы можно считать простейшей формой, представленной в виде наклонной плоскости, расположенной под определенным углом

Данная конструкция имеет свои отличительные особенности, в числе которых можно отметить естественную систему водостока и обеспечение максимальной защиты территории.

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный

В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Коротко о главном

Навес для автомобиля из металлопрофиля – оптимальное с конструктивной, функциональной и эстетической точки зрения решение. Также такие сооружения отлично подходят для обустройства крытых площадок для отдыха, игр, занятий спорта, для оформления террас и входных групп.

Подобные конструкции состоят из фундамента, стоек, подвесов, откосов, стропильной системы и кровли. В зависимости от типа опоры они могут быть отдельно стоящими, консольными или пристроенными. По типу используемой кровли такие сооружения разделяют на односкатные, двускатные, арочные, шатровые.

Расчёт и установку навеса лучше всего доверить профессионалам. Это позволит получить надёжную конструкцию, которая прослужит много лет.

Чертежи в зависимости от расположения навеса

Для составления чертежей и дальнейшего расчета, прежде всего необходимо определиться с местом строительства, от этого зависит форма опирания:

• Отдельно стоящее – на самостоятельном фундаменте с опорными вертикальными столбами по всему периметру.
• Балочно-опорное – пристройки к зданию: одна сторона навеса стоит на столбах, другая опирается на горизонтальную балку, закрепленную на стене для равномерного распределения нагрузок по несущей конструкции.
• Консольно-опорные – пристройки к зданию, но здесь опирание приходится на кронштейны или закладные, устроенные в несущей стене.
• Консольные – небольшие козырьки над входом в дом, поддерживаемые менсолами или закладными.

Чертеж навеса из профильной трубы, стоянка для автомобиля на самостоятельных опорах

Достоинства и недостатки металлопрофиля

Навесы из металла очень распространены на дачных участках и придомовых территориях. Такая популярность металлопрофиля в строительстве каркасов и навесов обусловлена высокими эксплуатационными и техническими характеристиками.

Достоинства металлических навесов:

• низкая стоимость материала;
• высокая прочность;
• влагонепроницаемость;
• устойчивость к перепадам температур;
• малый удельный вес;
• длительный срок эксплуатации (более 10 лет);
• огнестойкость;
• простота монтажа и др.

Недостатков металлопрофиля всего несколько:

1. Навесы и беседки из металла быстро нагреваются на солнце.
2. Металлическая крыша имеет низкий уровень шумопоглощения.

Пример наиболее простой конструкции навеса из металлопрофиля

Конструкция навеса из металлопрофиля

Выбор формы, цвета укрытия, материала силовой и стропильной системы определяется в соответствии с выделенным бюджетом, либо исходя из эстетических и технологических пожеланий.

Имея некоторые знания и навыки строительных работ можно самому сделать эскиз и сборку

Если уверенности в собственном решении нет, тогда следует обратить внимание на уже готовые проекты

Несущая конструкция может быть сделана из:

• Металла;
• Дерева;
• Опорные колоны из кирпича и строительных блоков.

Возведение каждого из этих видов силовой конструкции предполагает наличие навыков и необходимого инструмента для выполнения операции. Изготовление каркаса самая трудоемкая и затратная операция. От качества выполнения работ будет зависеть конечный результат, поэтому отнестись к строительству несущей конструкции надо максимально внимательно, аккуратно, выдерживая точные размеры. Используются только рекомендованные специалистами крепежные элементы. Благо недостатка предложения на рынке нет.

Для деревянной сборки представлен широкий ассортимент металлического крепежа, поэтому навыков высококлассного столяра иметь не надо. С металлом работать сложнее. Необходима сварка, что является самым быстрым вариантом, либо специальные крепежные элементы, работа с которыми предполагает некоторые навыков, если это не заводская конструкция укомплектованная всем необходимым. В противном случае резать, сверлить металл придется самостоятельно, что занимает достаточно много времени.

Большое значение сегодня придается дизайну. Интересные идеи можно увидеть на тематических ресурсах, по телевидению. Творческие способности домашних мастеров реализуются в собственных проектах. Для многих работа своими руками это не только способ сэкономить, но и реализовать свои мечты, показать вкус, навыки и состоятельность.

При проектировании учитывается стилистика фасада и близлежащий ландшафт. Строят укрытия обычно в следующих случаях:

• Навес (укрытие) для автомобиля.
• Укрытие для хозблока.
• Место хранения предметов и вещей, на которые нежелательно попадание осадков и прямых солнечных лучей.
• Навес в зоне отдыха.
• Защита детской площадки.
• Защитное перекрытие для мест приготовления пищи.
• Укрытие от прямых солнечных лучей над бассейном или рядом с ним.

Каждая конструкция имеет свои особенности. Например, навес для одного или двух автомобилей имеет минимальные размеры, необходимые для полноценной защиты. Строить укрытие для временного хранения стройматериалов без укладки на грунт покрытия или установки поддонной не имеет смысла.

Если необходимо сделать навес для защиты от солнца и осадков детской или игровой площадки, то необходимо учесть высоту конструкции, поскольку активные занятия требуют значительного пространства. Впрочем, нужды и пожелания у каждого собственника свои и для реализации проекта необходимо знать некоторые нюансы работы с металлопрофилем.

Навес к дому из металлопрофиля

Пристроенный навес к дому с одной стороны проще и функциональнее отдельно стоящего навеса. Не всегда есть возможность разместить навес с опорой на основную постройку, но этот вариант более выгоден по некоторым причинам:

• отвод воды от фундамента и стен;
• стоимость опор и каркаса можно смело делить на два;
• если это автомобильный навес, то машина будет почти, как в гараже.

Единственной сложностью может стать привязка конструкции к зданию, но если разобраться, то никаких сложностей не возникнет, главное, все делать с небольшим запасом по прочности. Стойки, которые стоят в удалении от дома вкапывают в землю и бетонируют, а можно просто укрепить их бутованием, если навес не очень громоздкий.

Навес к дому из металлопрофиля своими руками. Пошаговая инструкция

Когда готовы все материалы для работы, можно приступать к монтажу навеса. Технология сборки состоит из нескольких этапов:

• Подготовки.
• Сборки каркаса.
• Перекрытия кровли.
• Проверки конструкции на прочность.

Перед тем, как начинать монтаж, следует выполнить подготовительные работы.

Подготовительные работы

На начальной стадии следует подготовить место для строительства. Для этого территория очищается от мусора и растительности. Площадку необходимо разровнять и утрамбовать почву.  Затем выполняется разметка: с помощью рулетки делаются отметки расположения столбов. Места следует отметить колышками, между которыми натянуть веревку. Затем роются ямы глубиной 1 м (для большой конструкции 1,5 м).

Следующий этап подготовки – нарезка труб. Если в качестве опор будут использоваться круглые трубы, то диаметр должен быть не менее 80 мм. Оптимальная длина – 3000 мм. Также необходимо подготовить куски труб диаметром 83 мм.

Обрезные части труб 83 мм закладываются в подготовленные отверстия. В них вставляются трубы 80 мм

Необходимо обратить внимание на то, что из обрезной короткой трубы не должна быть видна опора. Затем опору с обрезной трубой нужно соединить болтами

Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном. Оставить на 1 неделю для высыхания смеси.

Монтаж каркаса

Когда бетонная смесь высохла, можно начинать сборку каркаса. Для этого каждый ряд столбов обвязывается профильными трубами. Такие балки закрепляются болтовым соединением. Ровность установки необходимо постоянно проверять строительным уровнем. Если столбы разного размера, то их следует подпилить, после чего продолжать работу.

Затем следует увеличить прочность конструкции. Для этого устанавливаются укосины – металлические профили, которые соединяют опорные столбы и балки.

Затем начинается этап установки несущей ферменной конструкции. Она монтируется на балки. Такая конструкция позволит укрепить навес, за счет чего он выдержит большую нагрузку.

Ферма представляет собой треугольник, в центре которого устанавливаются профили в зигзагообразном направлении. Чтобы правильно сделать ферму, необходимо ее выполнять по чертежам. Фермы устанавливаются через каждый метр.

Сверху на ферму перпендикулярно монтируются лаги (прямоугольные трубы). Все элементы соединяются болтами. После сборки конструкции необходимо проверить прочность всех соединений. При необходимости нужно обеспечить более надежную защиту.

Готовую конструкцию необходимо покрыть слоем грунтовки, а затем покрасить. Это продлит ее срок службы. Когда краска полностью высохнет, можно устанавливать листы металлопрофиля. Монтаж начинается снизу вверх.

Закреплять листы нужно саморезами. Необходимо выполнять не менее 8 креплений для одного листа. Первый ряд листов металлопрофиля укладывается внахлест. Второй ряд устанавливается встык к первому ряду. Но все листы второго ряда относительно друг друга устанавливаются внахлест.

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

1. расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
2. особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;
3. если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
4. выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
5. в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.
