Гараж из профильной трубы своими руками

Монтаж каркаса

Пред началом монтажа каркаса производится нарезка всех элементов. Делать это необходимо по заранее подготовленным шаблонам.
Изготовление каркаса стен, несущих ферм кровли удобнее производить на земле. Так легче соблюсти геометрию конструкций и избежать деформации при сварке на весу.
Материалом каркаса обычно служит стальной уголок из «черного» металла с шириной полочки 50 мм.

Сборку собранных заготовок каркаса начинают с боковых стенок. Их устанавливают на фундамент, предварительно выстелив его 2-мя слоями гидроизоляции (рубероид, бикрост) и приваривают к закладным.

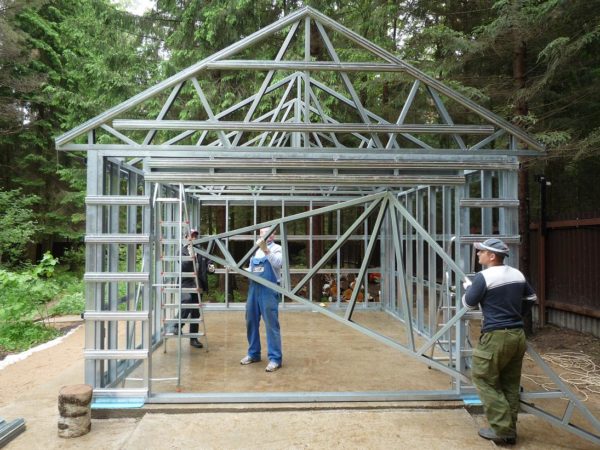

Сборка боковых стен гаража

Вертикальность и горизонтальность установки контролируется уровнем и отвесом. Оптимально – использовать лазерный построитель плоскостей. Установленные боковые стенки скрепляют с задней стенкой и воротной рамой. В средней части – поперечными балками, которые будут служить опорой для ферм кровли.

После монтажа каркаса стен обустраивают каркас кровли.
Учитывая, что на кровлю будет приходиться значительная снеговая нагрузка, угол наклона двускатной крыши не должен быть менее 30°.

Металлический каркас

Укладка профнастила на плоскую крышу гаража

Плоская крыша – это скат, у которого угол наклона не превышает 5°. То есть он настолько мал, что его обычно покрывают рулонными битумосодержащими кровельными материалами. Раньше для этого использовали рубероид, срок эксплуатации которого не превышает 5 лет. Сегодня все чаще укладывают рулонные изделия, в состав которых входят битум и полимеры. Этот кровельный материал прослужит на крышах до 25 лет.

И все же с рулонными кровлями много проблем. Они не только быстро выходят из строя, но и плохо переносят различные нагрузки, особенно механические. Их приходится все время проверять на наличие дефектов и заниматься ремонтом. Поэтому многие владельцы гаражей с плоскими крышами отдают предпочтение профнастилу, который просто укладывают поверх рулонного покрытия.

1. Стропила крепят непосредственно к плоскости перекрытия, которая представляет собой бетонную плиту.
2. Стропильную систему поднимают на стойки, формируя уклон. На фото ниже как раз такой вариант и показан.

Сооружение стропильной системы односкатной крыши на плоской кровле гаражаИсточник krovgid.com

Второй вариант практически повторяет по конструкции и содержанию возведение односкатной крыши с формированием стропильной системы. Он более затратный и сложный. Проще – первый вариант. Для этого прямо по плоскости кровли укладывают доски толщиною 30-40 мм. Укладку проводят не на ребро, а плашмя. При этом проводят крепление, так называемых, стропильных ног к бетонному основанию с помощью металлических дюбелей или перфорированными лентами и саморезами, которые вкручивают в предварительно установленные пластмассовые дюбеля.

Само же кровельное покрытие монтируют точно так же, как это было описано в предыдущем разделе. Главное – строго следовать инструкции, не пропуская ни одного требования. И еще один важный момент. На плоских крышах профнастил укладывают цельным листом. То есть в продольном направлении нельзя стыковать два листа. В месте соединения гарантированно произойдет протечка, даже в том случае, если стык обработать герметиком.

В видео показано, как монтируют профнастил на крышу гаража:

Заключение по теме

Как показывает практика, герметичная крыша – гарантия надежности сооружения в целом. Поэтому уложенный на односкатную гаражную крышу профнастил целыми листами – идеальный вариант. Именно поэтому при строительстве гаражей сегодня все чаще используют именно этот кровельный материал. При высоких эксплуатационных характеристиках он вдобавок достаточно дешев. То есть в одном материале совместилось сразу два критерия, по которым обычно выбирают стройматериалы.

Рассчитываем количество расходного материала

Неписанное правило гласит, что перед тем, как отрезать, нужно несколько раз правильно отмерить. За основу расчета берутся размеры – ширина и длина корпуса гаража: они определят количество профлиста без учета угла наклона и нахлеста. Пользуясь тригонометрией, вычисляют гипотенузу – это будет длина листа, она же совпадает с чистовой длиной прогонов.

Количество элементов зависит от протяженности строения и шага (расстояния между соседними). Обычно чаще, чем через 60-90 сантиметров их не размещают. Кроме того, учитывают расход материала на обрешетку: это деревянный брус, уложенный крест-накрест, чтобы создать опорную поверхность для листа. Обязательно учитывают расход на раскрой и напуск материала, в среднем, это 20 %.

Все полученные цифры округляют в большую сторону. Не помешает заранее уточнить размеры профлиста и мерные длины проката (бруса) для каркаса: они повлияют на расход. Лучше «ошибиться» в большую сторону, чем в меньшую.

Что такое профнастил

Об этом материале много написано, и каждый человек с ним уже встречался. Но так как разговор идет об облицовке гаража, то необходимо понимать, что не каждая марка этого материала для этого пригодна. Хотя все зависит от того, где гараж будет возводиться.

К примеру, если это постройка сооружается внутри загородного участка, то есть в основном будет выполнять чисто защитные функции от атмосферных осадков, солнечных лучей и ветра, то можно использовать стеновые марки профнастила, изготовленные из тонкого листа стали (до 0,4 мм). Эта разновидность профлиста обладает низкой несущей способностью и взломостойкостью.

Но так как само гаражное сооружение находится на территории загородного участка, то есть практически под постоянной охраной и присмотром его владельцев, то можно к взломостойкости отнестись с некоторым послаблением.

Если гараж – это строение, отдельно стоящее, расположенное вне охраняемой зоны, то лучше к нему относится, как к постройке, которая может подвергаться взлому. То есть для отделки не каждая марка профнастила подойдет. Для этого лучше использовать листы толщиною не менее 0,5 мм и высотою волны не меньше 21 мм.

Профнастил с высотой волны 21 мм

Но, что касается крыши, то здесь лучше использовать профнастил, изготовленный из листа толщиною минимум 0,5 мм и высотою волны не меньше 40 мм. Потому что это кровельный материал с высокой несущей способностью. И именно он сможет выдержать все нагрузки, действующие на крышу гаража, в основном снежный покров зимой.

Обратите внимание на параметр толщины. В нем можно запутаться

Есть толщина общая, то есть это толщина стального оцинкованного листа, плюс слои краски или полимерного состава. Ее в расчет не берут. Хотя именно этот размер часто замеряют на рынке, чтобы удостовериться, что он соответствует заявленному продавцом размеру. Обычно этот показатель больше, чем требуемый. Поэтому очень часто продавцы выдают общую толщину за стандартную, делая на этом немалые деньги.

За основу выбора надо брать толщину именно оцинкованного стального листа. Его в профнастиле не измерить, поэтому производители обязательно указывают данный параметр в маркировке. К примеру, С21-0,55-750-2000. Цифровое обозначение 0,55 – это и есть толщина.

Читать также: Репа и брюква различия

Профилированный лист с толщиною листа 0,5 мм

Устройство фундамента

Возможны два варианта:

• Капитальное основание с заливкой ленточного фундамента и бетонного пола;
• Облегченный столбчатый фундамент.

Наиболее трудоемкий – ленточный фундамент. Связано со значительным объемом работ по выемке грунта и с необходимостью приготовления большого количества цементного раствора, которая может потребовать аренды бетономешалки или заказа автомиксера с бетоном.

Глубина траншеи под ленточный фундамент зависит от глубины промерзания грунта в регионе. Траншея должна быть на 100-150 мм глубже, чем глубина промерзания. Для средней полосы России обычно 700 мм.

На дне выкопанной траншеи устраивается песчаная подушка из песка (без глины) который не дает усадки. Толщина подушки 100-200 мм.
Поверх песка засыпается строительный щебень фракции 5-20 мм. Он тщательно утрамбовывается куском бревна с прикрепленными к нему ручками.

После этого устраивается опалубка. Оптимально – несъемная, из цементно-волокнистого плоского листа толщиной 8-10 мм. Далее устраивается гидроизоляция. Дно и стенки траншеи выстилаются полиэтиленовой пленкой, которая будет препятствовать проникновению к фундаменту грунтовых вод и предотвратить протекание воды из раствора при заливке.

После этого в траншею помещается каркас из сваренных или связанных стальной проволокой арматурных прутков

Особое внимание уделяют креплению арматуры по углам строения

К арматуре крепятся закладные детали, к которым будут привариваться стойки каркаса гаража. Шаг между закладными выбирается в зависимости от толщины и ширины профлиста, но не реже 0,8 метра.

После заливки цементного раствора (не ниже М:200) состоящего из:

• Цемента марки 400 – часть;
• Песка строительного – 2,5 части;
• Щебня строительного фракции 5-20 мм – 4 части.

Фундамент укрывается полиэтиленовой пленкой или рубероидом и оставляется для «созревания» бетона на 30 дней. В жаркую погоду поверхность следует периодически увлажнять.

Утепление

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной

Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы)

При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр. Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку

Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала

При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

• строительную рулетку или линейку;
• дрель и сверла для работы по металлу;
• болгарку;
• гаечные ключи;
• цветной маркер для нанесения разметок.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм. Под каркас конструкции можно укладывать материал сечением 60 мм.

Обшивка гаража вагонкой

Деревянная вагонка — экологически чистый, очень качественный материал, способный выгодно преобразить гараж снаружи, причем обшить стены этим материалом совсем не сложно. Снаружи вагонку обрабатывают антисептиками, антипиренами, чтобы исключить рассыхание материала и его гниение, а также возможное возгорание. Деревянный сайдинг крепят к обрешетке гвоздями либо саморезами по верхнему краю насквозь.

Отделку вагонкой, в том числе блокхаусом, часто применяют владельцы деревянных домов с целью оформления построек на участке в едином стиле.

Вы уже построили свой гараж? Если фундамент готов, вы возвели коробку и выполнили внутреннюю отделку гаража, то осталось позаботиться о его внешнем виде снаружи. Ведь это будет визиткой вашего гаража. Он должен выглядеть презентабельно и со вкусом. Если же вы не сторонник внешней красоты, то хотим уверить вас, что отделка гаража снаружи делается не только из-за внешнего вида. Благодаря такой отделке вы сможете защитить стены гаража от внешнего влияния и продлите срок его эксплуатации на много лет. Это уже интересно? Если да, то предлагаем вам узнать, какими материалами можно обшить свой гараж.

Дело не ограничивается банальным окрашиванием или нанесением шубы. Материалов для работ действительно много и все они имеют свои особенности. Давайте рассмотрим каждый из них по отдельности.

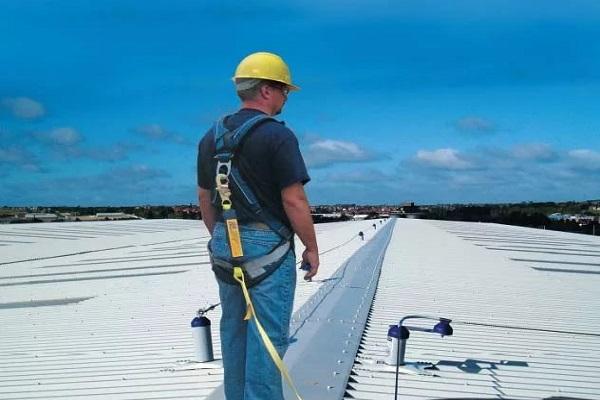

Техника безопасности при работе с профнастилом

Общие требования безопасности при покрытии кровли, работе на высоте никто не отменял. Обязательно используются спецодежда, нескользкая обувь, применяются переходные трапики и устойчивые лестницы. Эквилибристика, показная ловкость не нужны: они могут стать причиной возникновения опасных ситуаций.

Должно выполняться простое правило: безопасность работающих – превыше всего. То, что можно подготовить и разметить, отрезать на земле, внизу, делается там. При использовании электроинструмента недопустимо применение поврежденной или неисправной техники, работа без защитных очков. Контакт с острыми краями профнастила может привести к травмам, поэтому необходимы перчатки или рукавицы.

Крыша

Для кровли рекомендуется выбрать профилированный настил или лист марки «К», для двухскатной крыши понадобится конек, уплотнительная лента, битумная мастика, элементы для водостока. Первоначально устанавливается водосток, его можно сделать самостоятельно, согнув листы металла под углом. Для его установки к нижнему краю крыши крепятся крюки, и в них укладывается водосток.

При укладке кровли оставьте карниз в 25-30 сантиметров, листы должны перекрывать друг друга на 2 волны или 20 см и обеспечивать максимальный сток осадков. Если у вас крыша не очень длинная, то лучше заказать листы по ее размерам. Если же вам придется укладывать несколько рядов, то начинайте с нижнего ряда и на него укладывайте материал, перекрывая на 20 см следующий. Не забудьте закрепить по всему периметру ветровые планки для защиты, а на двухскатной крыше – коньковые элементы.

В утепленном гараже и крышу следует утеплять, закрепляя лаги из досок, а на них размещая мембранную пленку. Затем накладывается выбранный вами утеплитель, сверху наносится рулонный герметик и в последнюю очередь – профнастил.

Крепление профнастила

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны. Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Монтаж крыши

При обустройстве крыши для гаража тоже есть два варианта:

• Утеплить готовую крышу профнастилом. Листы накладываются на крышу и закрепляются между собой посредством герметичных болтов.
• Использовать профилированные листы как самостоятельный материал.

Во втором случае нужно определиться, какую крышу вы хотите построить: одно- или двухскатную. Обычно для гаражей делают односкатную крышу, поскольку она является более простой по монтажу и дешевле по материалам.

Кровельные листы желательно выбирать такой длины, которая полностью перекроет скат.

1. Стыки профилированных листов делаются с перехлестом минимум 20 см. Выкладывать их следует внахлест, а заполнять – битумными герметиками.
2. Листы укладываются строго параллельно относительно горизонтального карниза. Обязательно оставляют 40 см на свес за край карниза.
3. На прогонах, коньке, обрешетке в области 1,5 м по периметру кровли необходимо удвоить число креплений листов.
4. Между верхним слоем кровли и теплоизоляцией оставляют зазор в 30 ± 10 см.

Определяем размеры и форму крыши

Работы по устройству кровли начинают с расчета расхода материала, а для этого потребуется знать размеры здания, определить конфигурацию.

Чаще всего, в качестве основополагающих критериев, в данном случае выступают:

• длина и ширина здания;
• высота покрытия;
• толщина материала;
• количество скатов.

Для покрытия крыши из профлиста оптимальным углом наклона считается показатель не менее 10 градусов. Кровлю большей крутизны делать не имеет смысла. К тому же это создаст трудности при ее сооружении.

Одно- или двухскатная – этот вопрос необходимо решить на начальном этапе. В первом случае стропила будут опираться на вертикально размещенные стойки. Во втором – от центра, где расположена ось симметрии кровли и средний ряд опор, расходятся наклонные стропильные ноги. Последний вариант потребует повышенного расхода материала.

При креплении на бетонную поверхность будущую кровлю будет проще выровнять, а заодно и утеплить. И не стоит забывать о гидроизоляции.

Двухскатная

Кровли данной конструкции, условно говоря, «в 2 раза больше» односкатных. Они симметричны – каркас условно разделен на две части, на стыке которых находится центральный прогон (снизу от листа) и конек (сверху). При расчете, в зависимости от угла наклона стропильных ног по отношению к горизонту, определяется расход материала для остова.

Односкатная

Сооружение односкатной кровли привлекает относительной простотой: сначала монтируются стойки, стропила и обрешетка, потом на них укладывается профлист. При небольшом угле наклона отдельные элементы покрытия поднимаются (затягиваются) с помощью веревки и привязанного к ней крюка. Самое главное – в односкатной кровле меньше стыков, для которых необходимо обеспечить герметичность.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

• нивелир;
• бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
• болгарка и диски по металлу толщиной 1,5-2 мм;
• ножницы по металлу;
• шуруповёрт;
• свёрла;
• рулетка;
• пузырьковый уровень длиной не менее 80 см;
• лопаты совковая и штыковая;
• отвес;
• виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

• профильные трубы;
• профлист;
• саморезы;
• арматура для усиления фундамента;
• песок;
• гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
• петли для навешивания ворот и калитки;
• замки и засовы.

Фундамент

Предусмотрев все нюансы, можно произвести разметку участка под фундамент, начиная процесс с земельных работ. Металлопрофильный гараж является нетяжелым даже с утеплением.

На предварительно выровненной площадке делаются углубления на 20-30 см в зависимости от фундамента:

• ленточный фундамент шириной 25-30 см располагают по периметру гаража;
• монолитная плита, которая будет полом в гараже, соответствует его размеру;
• для вертикальных стоек каркаса создается глубина до 60 см и ширина 30х30 см;
• для смотровой ямы, погреба или обеих этих секций (если вы планируете их делать) не забудьте учесть глубину залегания грунтовых вод.

Произведя земляные работы, можно сделать расчет требуемых для изготовления фундамента материалов:

• песок;
• щебень;
• материал для опалубки;
• арматура;
• проволока;
• бетон или его составляющие (цемент М 400 или М 500, песок, щебень).

Стойки с приваренными к ним распорками, обработанными в нижней части от коррозии, устанавливаются в подготовленные для них места строго вертикально, засыпаются камнем или крупным щебнем. В остальные углубления фундамента засыпается песок, а затем – щебень, все утрамбовывается, можно добавить воды для уплотнения песка. Опалубку высотой 20 см изготавливают из досок или другого имеющегося материала и закрепляют брусками. Чтобы предотвратить коррозионные процессы металла, в опалубку на кирпичи укладывается 10-12 мм арматуры, связанной между собой стальной проволокой или сваренной на расстоянии 15-20 см.

Фундамент заливается бетоном М 400, его можно купить в готовом виде (это ускорит и облегчит работу).

Производить работы на фундаменте можно после полного затвердевания бетона, которое занимает от 5 до 30 дней в зависимости от погоды.

Обустройство погреба или смотровой ямы начинается с того, что дно засыпается песком, устанавливается гидроизоляция, делаются стены из обожженного красного кирпича или бетона в зависимости от ваших предпочтений. Если вы будете хранить в погребе картофель, полы лучше не бетонировать, поскольку это ухудшает его сохранность. Края ямы оформите уголком, изготовьте не только герметичный, но и утепленный люк для погреба.

Изготовление каркаса

Для гаража каркас лучше сварить их профильной трубы или швеллера. Первым по периметру фундамента укладывают стартовый профиль, приваривая его к угловым опорам. К нему приваривают промежуточные стойки одинаковой высоты с угловыми опорами. Сверху их соединяют профилем, который будет служить основанием стропильной системы. Всю конструкцию усиливают угловыми распорами.

Гаражные ворота сваривают из уголка сечением 50 мм2 и крепят петлями к основным опорам. По всему каркасу гаража и воротной раме шагом 500 мм прикручивают саморезами поперечные ребра жесткости из металлических планок.

Последними сваривают фермы. Их конструкция зависит от того какая будет крыша, одно – или двускатная. Фермы крепят к верхнему горизонтальному профилю, соединяя между собой планками обрешетки. Кровля из профнастила требует определенного шага обрешетки, который можно рассчитать по таблице:

Если была выбрана двускатная крыша, в финале должна получиться конструкция как на этом фото:

Конструктивные особенности и форма гаражной крыши из профлиста

Кровельная конструкция из профнастила пригодна для применения на деревянных, блочных, кирпичных, металлических гаражах и постройках из сендвич-плит.

Кровля из профлиста подойдёт для гаража из любого материала

По форме для гаража чаще всего выбирают односкатную крышу за счёт простоты и доступности конструкции. В более редких случаях возводятся двускатные и четырёхскатные крыши. Под двускатной или четырехскатной кровлей можно организовать чердачное пространство для хранения вещей и инструмента.

Иногда там возводится мансардный этаж, но планировать его следует заранее, учитывая предполагаемый вес ещё при заливке фундамента.

Большинство владельцев гаражей останавливают выбор на односкатной крыше

Возведение односкатной крыши наиболее экономично и не требует особых навыков. Профнастилом можно обшить как тёплую, так и холодную кровлю.

Чем особенна наружная отделка

Важно рассмотреть этот вопрос, чтобы выбранный вами материал не потерял своих свойств через пару месяцев. Чем отличается внутреннее пространство гаража от внешнего? Различия налицо

Снаружи отделка постоянно будет подвергаться внешнему влиянию. Это и атмосферные осадки, и ультрафиолетовые лучи, и постоянные перепады температур, механические и физические нагрузки. Все это будет негативно сказывается на отделочном материале, и если он не надлежащего качества и характеристик, то не прослужит вам долго. Вы видели когда-нибудь, чтобы обои клеили снаружи? Это смешно. То же можно сказать и о других материалах.

Советы и рекомендации

Чтобы процесс самостоятельного создания гаража из профлиста прошел на высшем уровне, стоит прислушиваться к советам профессионалов в строительной сфере.

К наиболее важным рекомендациям относятся следующие:

• Соблюдайте технику безопасности во время работ, особенно на высоте.
• При залегании грунтовых вод выше 2,5 метров делать смотровую яму или погреб не стоит, можно попробовать установить кессон.
• Подготовкой площадки под гараж и бетонированием лучше заниматься в теплое время года, а сборкой каркаса и особенно укладкой профилированного настила – в безветренную погоду.

• При расположении гаража в низине сделайте дренажную канаву вдоль гаража, спасут гараж от влаги отливы в полметра с уклонов в сторону от гаража. Также по ним будет удобно ходить.
• Для обработки той части металла, которая будет углублена в грунт и цемент, лучше использовать битумную мастику.
• При заливке монолитного фундамента рекомендуется использовать проволочную кладочную сетку, углубив её на 2-3 см в только что залитый бетон, она исключит образование в нем трещин.
• Сваривать рамы каркаса проще на ровной, твердой поверхности, для этого материал режут до нужного размера, разложив, крепят части между собой сварочными магнитами и сваривают стыки.

Стойки у каркаса располагайте так, чтобы не пришлось добавлять промежуточные опоры для крепления профилированных листов и для утеплителя, если конечно вы будете утеплять гараж.
Если в фундамент не установили стойки для каркаса, шпильки или металлические пластины, нижние планки каркаса можно закрепить к фундаменту анкерными болтами.
Закрепляя кровельный болт, будьте внимательны, очень важно его не передавить, иначе можно повредить защиту профильного листа. А если вы его не докрутите, будет затекать вода.

• Конек для двухскатной крыши изготавливают 2-х метровым, устанавливайте его так же, как и кровлю – с 20 сантиметровым наложением друг на друга. Крепление осуществляется кровельными болтами через 20 сантиметров, стыки замазываются битумной мастикой или кровельными герметиками.
• Закрепляя мембранную пленку, накладывайте ее друг на друга и скрепляйте двухсторонним скотчем, крепить её удобней степлером на скобы.
• Стыки кровельного и стенового профилированного листа заделайте монтажной пеной и свесами (их можете сделать самим из профиля или другого металла), можно купить уплотнительные ленты по форме волны листа или универсальные.

• При внутренней отделки гаража не используйте гипсокартон, так как постоянно гараж отапливать не рекомендуют, это плохо сказывается на состоянии автомобиля, а подобный материал имеет большую гигроскопичность.
• Не забудьте про вентиляцию в гараже. Проще установить решетки наверху и внизу боковых стен.

Подробнее об этом смотрите в следующем видео.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах

Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием. Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Существуют различные готовые чертежи с проектами будущего сооружения.
