Способы крепления проводов в штробе перед штукатуркой

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики —  до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Ваше мнение, что сначала?

   ЭлектрикаШтукатурить

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Разметка

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.
2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

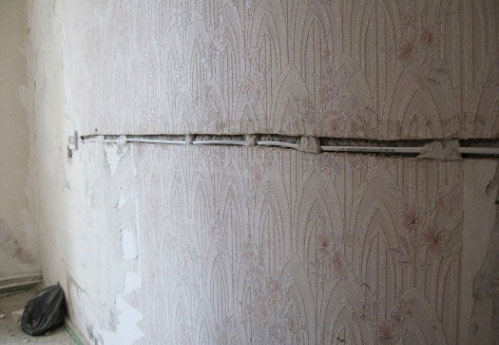

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
• при наличии натяжного или подвесного потолка штробление не производится;
• для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Разметка

Перед штроблением сделайте разметку О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Как укрепить старый штукатурный слой на стене или потолке?

Укрепить старый слой смеси можно специальной пропиткой. В настоящее время доступны хорошие пропитки, которые так и называются «укрепляющие». Их назначение – закрепить штукатурный слой на поверхности.

Средство можно приобрести в таре. Использование простое:

1. Пропитку вылить в более свободную ёмкость, перемешать.
2. Нанести на штукатурку кистью, валиком или распылителем.

Такие составы очень хорошо справляются со своей работой.

Внимание
Различные виды пропитки способны проникать в слой штукатурки на 1-1,5 см. Смесь начинает связывать микрочастички материала и закрывать поры

Закреплённая штукатурка перестанет осыпаться, трещины не будут расширяться и образовываться.

тут

Крепление сетки

Крепление сетки помогает добиться высокого качества поверхности. Проволока находится в толще покрытия. Она принимает на себя все нагрузки. Армирующая сетка снижает напряжение, препятствует образованию новых трещин, отслоению штукатурки.

Чаще всего армирующую сетку используют для внешних и внутренних работ. Наносят на каменные, кирпичные и монолитные стены.

Сетка для отделочных работ различается по таким признакам:

• По методу изготовления: просечные, плетёные и т. д.
• По материалу: полимеры, сталь, стекловолокно.
• По размерам ячеек и плотности.

Крепится сетка так:

1. При помощи гвоздей армирующая сетка крепится к поверхности.
2. После этого накладывается слой штукатурки, но не слишком толстый. Главное – это закрыть армирующую сетку.

Второй способ подразумевает вдавливание сетки. Выполняется по следующей технике:

1. На стену нанести первый слой смеси или шпаклёвки.
2. Затем наложить саму сетку.
3. Начинать вдавливать материал до полного погружения в раствор. Можно использовать шпатель или мастерок.
4. Штукатурку выровнять, оставить до полного высыхания.

Провод в штробе

Крепление кабеля в штробе – это трудная работа. О штроблении нужно заранее задумываться, т. е. до начала отделки помещения. Проводить разметку необходимо на голой стене. На выбранном месте размечается участок, где будет проходить кабель.

Важно
Кабель устанавливается под потолком или вертикально по отвесу. Нельзя делать диагональных или горизонтальных переходов.. Инструменты:

Инструменты:

• Перфоратор со специальной насадкой — штробер.
• Вторая по нужности насадка – плоская лопатка.
• Многие профессионалы используют специальный режущий инструмент, например, болгарку с алмазным диском.
• Штроборез. Это приспособление напоминает болгарку. Здесь можно задавать нужную ширину штробы.

Методы закрепления провода:

1. Использовать перфорированную полосу.
2. Крепится кабель в штробе дюбелями — самый надёжный метод.
3. Весь крепёж проводится с использованием алюминиевой проволоки. Её устанавливают посередине поверхности и прикручивают к нижней части штробы. Провода крепятся к верхней полосе, концы загибаются.
4. Прокладывать провод можно с помощью алебастра. Кабель тянется по штробе, фиксируется алебастровым раствором.
5. Использовать в работе дюбель-хомут для крепежа проводки. Петля, которая находится на его окончании, удерживает проводку, облегчает монтаж.

Выставление маяков

Маяки выставляются перед штукатуркой потолка или стен. Так как они определяют ровность поверхности будущей оштукатуренной стены, их нужно правильно выставлять — на минимально допустимом уровне.

Крепление маяков выполняется двумя способами:

• на алебастровый раствор;
• при помощи клипс из пластика.

Инструменты:

1. Строительный уровень, ножницы для металла и карандаш.
2. Электродрель, шуруповёрт, саморезы.

Если маяки устанавливаются на раствор, тогда нужны:

• ёмкость для размешивания;
• шпатель;
• клей на гипсовой основе.

Основные действия монтажа при помощи раствора:

1. Смесь приготовить по инструкции производителя (как развести и замесить штукатурку?).
2. Маячный профиль закрепить на гипсовые нашлёпки, расположенные не менее, чем в тридцати сантиметрах друг от друга по вертикальной разметке.
3. При установке маяков используется уровень, чтобы проверить вертикальность расположения.
4. После установки маяко очистить всю поверхность от остатков клея.
5. Как только смесь схватится, можно переходить к штукатурным работам.

Монтаж на фиксаторы:

1. Выполнить отверстия по разметкам с шагом 40 см.
2. В отверстие вставить дюбель. Ввинтить саморез.
3. На саморезы надеть пластиковые крепления и зафиксировать маячную рейку.

Предлагаем посмотреть видео об особенностях установки маячков для штукатурки стен:

Советы и рекомендации экспертов

Опытные мастера рекомендуют:

1. Грунтовать любые поверхности. Если кисть не достает до труднодоступных мест, состав набрызгивают на поверхность.
2. На всех этапах работать в перчатках. Смывать грунтовку или штукатурку с кожи рук проблематично.
3. Надежно закреплять кабели в канавках. Так при эксплуатации проводки не будут появляться трещины.
4. Наносить штукатурку «елочкой». Это улучшает сцепление смеси со стеной.
5. Снимать излишки раствора широким шпателем. Его нужно держать перпендикулярно поверхности.

Когда мастер следует этим рекомендациям, работа по заделке штроб получается качественной. Даже через 10 лет смесь не трескается, не отлетает.

Какие материалы использовать

Заделку отверстий, предназначенных для укладки электрических кабелей,проводят с помощью разнообразных материалов. Строители обычно применяют для этих целей — цементно-песочную смесь. Раствор получается достаточно тяжёлый, в то же время пластичный. Также некоторые мастера используют строительный гипс (алебастр), соединённый с клеем ПВА. Пластичная смесь хорошо прилипает к поверхности, застывает постепенно.

Цементный раствор наиболее дешевый, распространенный материал. Густота штукатурной смеси легко регулируется с помощью воды. Очень часто строителями используется гипс с водой. Здесь главное учесть,что алебастр застывает моментально, поэтому рекомендуется замешивать маленькими порциями. Человеку нужно уложиться в 3-5минут. Если нужно быстрое схватывание — делают густой раствор.

Нельзя использовать затвердевающий или восстановленный раствор гипса. Это бессмысленно, так как не удастся добиться прочной сцепки с поверхностью канавки. Заключительным шагом станет шпаклёвка стен. Берётся порошкообразный продукт и смешивается в нужных пропорциях с водой. Также в продаже есть готовая паста для отделочных работ.

В соответствии с требованиями техники безопасности заделывание штроб под электропроводку производится прочными, влагостойкими материалами. Какой раствор выбрать, определяет сам человек. Данный фактор зависит от наличия финансов, собственного опыта,удобства. Самое главное — подойти серьёзно, ответственно к процессу.

Совет.Чтобы получить ровные канавки для проводов и без особых трудозатрат, рекомендуется делать их двухдисковым штроборезом, а не перфоратором.

Особенности процедуры в зависимости от материала стен

Самым сложным считается штробление бетонных элементов здания, самым простым — штукатурки.

Свои особенности процедура имеет и при работе с разными материалами:

1. Каналы в газобетоне делаются легко. Для этого используют перфоратор или циркулярную пилу. Для снижения объема образующейся пыли используют ручной штроборез. Для формирования канавок иногда используют самодельную заостренную ленту или пластину.
2. Штробить прочный бетон можно только с помощью мощных инструментов, например штробореза. Использовать болгарку в этом случае нежелательно. Диск можно соскочить и травмировать мастера.
3. В кирпичной кладке рекомендуется формировать горизонтальные штробы. При попадании в шов достаточно зубила и молотка. Вертикальные каналы делают штроборезом или перфоратором.
4. При прокладке электропроводки в монолитном доме учитывают, что канавки нельзя прорезать в несущих стенах, колоннах или шахтах лифтов.
5. При электрификации деревянных строений рекомендуется применять открытый способ укладки с использованием гофр и кабель-каналов.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Лучшие полупрофессиональные бензопилы рейтинг

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Скобы и клипсы

Клипсы бывают пластиковые и металлические. Металлические крепления для кабеля в виде клипс применяются для наружных фиксаций кабеля.

Предлагаем ознакомиться: Как правильно пользоваться циркулярной дисковой пилой

Пластиковые крепления для кабеля разделяют на три подвида по форме дюбеля: дюбель-стяжка предназначен для фиксации целого пучка проводов; дюбель-клипса применим для круглых и плоских проводов (считается самым эстетичным вариантом); дюбель со специальной площадкой.

Одной из разновидностей клипс является клипса для гофрошланга. Наиболее удобны в монтаже — клипсы данного вида с функцией фиксатора.

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Выводы

Мы ставили перед собой задачу, рассказать вам о наиболее популярных материалах для крепежа кабеля в штробах. Ваша задача, просто используя эту информацию выбрать наиболее оптимальный для ваших условий способ крепления кабеля. Не стоит мастерить что-то новое, выдумывать, как бы лучше что-то использовать. Просто пойдите в магазин и купите необходимый крепеж и будет вам счастье!

Какой крепеж лучше — мы не знаем. Многое зависит от материала ваших стен, желаемого результата и от самих проводов и их количества. В любом случае, если вы выбираете крепежи для монтажа проводки в штробе, то так или иначе, вы будете эти штробы в результате заделывать раствором, и все ваши крепежи спрячутся, поэтому нет особой необходимости останавливаться на крепежах подробно, лучше скорее переходите к отделки стен!

Удачи в ремонтных делах!
