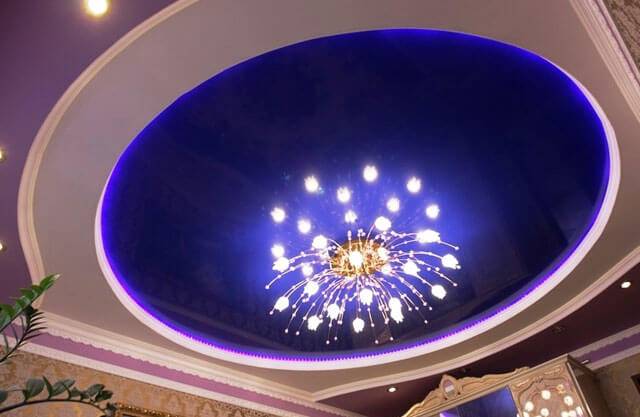

Установка люстры на натяжной потолок: способы крепления и инструкция по монтажу

Этапы установки светодиодных светильников в помещении

Прокладка электропроводки в помещении. В схеме указываются способы соединения светильников с проводами и между собой. В соответствии с ней на потолке или стенах отмечаются места установки осветительных приборов, крепятся распределительные коробки. Для светильников оставляют запас провода

После монтажа не будет доступа к проводке, поэтому все работы нужно проводить осторожно, опираясь на грамотные расчеты.
Монтаж потолков, облицовка стен. Перед отделочными работами провода для светильников пропускают через просверленные в местах крепления отверстия.
Установка крепежных элементов

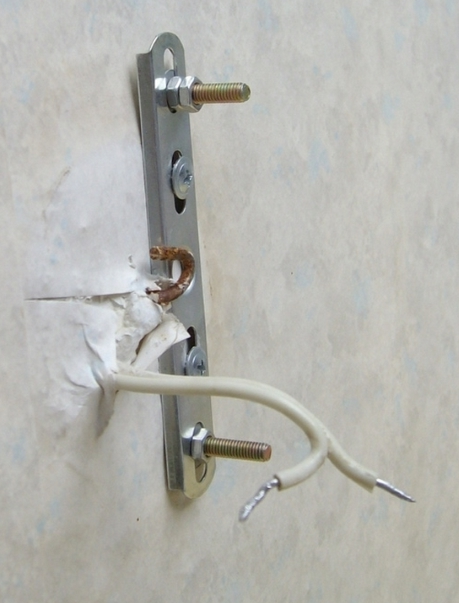

На готовые потолки или стены крепят металлическую рамку, кольца или подвесы – в зависимости от вида светильника
На этом этапе важно не забыть отрегулировать высоту, на которой будет находиться светильник.
Подключение светильников к электропроводке. Для начала отключается электропитание, потом с помощью установленных крепежей подключается светильник
После этого нужно включить электричество и проверить работоспособность всех ламп.

Перечисленные этапы касаются монтажа всех видов led-светильников.  Конкретный состав работ определяется исходя из состояния помещения, его назначения, условий работы в здании, вида оборудования. Специалисты компании «Центр светодиодного освещения» имеют большой опыт установки светильников на любых объектах промышленности, торговли, в административных зданиях и помещениях с особо опасными условиями работы.

Преимущества установки светильников в «Центре светодиодного освещения»

1. Полное оснащение объектов светильниками «под ключ». Специалисты компании избавляют вас от выбора оборудования, составления проекта, поиска монтажных бригад. Все работы проводятся одной организацией в сжатые сроки.
2. Бесплатный выезд для предварительных замеров. Мы не берем денег за первоначальный осмотр объекта и первичную консультацию. Принимайте решение о сотрудничестве после выезда специалиста.
3. Подробная разработка проекта для эффективного размещения светильников. Опытные инженеры помогают создать эффективную систему с оптимальным уровнем освещенности и экономичными приборами.
4. Профессиональный монтаж. Специалисты дают гарантию на работы, проводят первоначальный инструктаж и продолжают обслуживать оборудование при необходимости в процессе эксплуатации.

На сайте большой выбор светодиодных светильников для разных объектов. У нас есть прожекторы, фонари и споты для уличной и внутренней установки. Обращаясь в «Центр светодиодного освещения», вы создадите эффективный и комфортный свет в помещении без лишних затрат времени и финансовых ресурсов.

Установка светодиодных систем с использованием LED-профилей

№	Наименование работы	Цена, руб.
1	Разработка эскизного проекта	от 2 000
2	Монтаж блока питания, контроллера	1 200 за шт.
3	Монтаж светодиодной ленты в нишу в стене (без профиля)	от 500 за м.п.
4	Монтаж светодиодной ленты в нишу в потолке (без профиля)	от 700 за м.п.
5	Монтаж подсветки ступеней светодиодной лентой	Ширина лестницы до 1.5 метров	1 200 руб./ступень
Ширина лестницы более 1.5 метров	900 руб.за м.п.
6	Монтаж подсветки ступеней и пола светодиодной лентой в алюминиевом профиле (Floor Profil)	от 1 800 руб. за м.п.
7	Монтаж подсветки стен с помощью LED-профиля (DUO Profil)	от 1 700 руб. за м.п.
8	Монтаж подсветки LED-профиля (Delta Profil)	плинтус	от 1 600 руб. за м.п.
галтель	от 1 800 за м.п.
9	Монтаж профиля «парящий потолок» (Corner Profil)	от 2 300 за м.п.
10	Установка подсветки стеклянных полок шкафа	от 1 100 за 1 полку

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Установка и обслуживание светодиодных светильников

Каждый производитель дает свои советы по этому поводу. Именно поэтому не стоит игнорировать инструкцию по эксплуатации. Выполнение рекомендаций производителя позволит значительно увеличить срок службы изделия. К тому же при подключении легко допустить ошибку, что исключено при соблюдении инструкций.

Все работы по монтажу следует выполнять только после отключения вводного автомата. Но даже при отсутствии напряжения в сети необходимо использовать только качественный инструмент с неповрежденной изоляцией. Любая трещина на ручке отвертки должна стать причиной отказа работать ею.

Пусковое устройство для светодиодных светильников не ремонтируется (конечно, если домашний мастер не профессиональный радиотехник). Миниатюрные SMD-компоненты очень чувствительны к перегреву. И даже если каким-то чудом удастся перепаять один из них, больше двух-трех дней он не проработает.

Разметка и прокладка кабелей

Распределение проводки начинается сразу после приобретения всех элементов системы, которые были отражены в смете. Монтаж светодиодных светильников предполагает грамотное продумывание схемы расположения кабелей. После ее составления разметка наносится непосредственно на потолок.

Сначала определяется место, в котором будет подключаться новая электрическая цепь. Здесь инсталлируется распределительная коробка. При использовании низковольтных приборов отдельно приобретается блок питания, мощность которого должна соответствовать суммарным показателям всех приборов.

При устройстве подвесной конструкции провода распределяются только после сборки металлического каркаса. Для защиты от поражения током и возможной замены кабели лучше всего располагать в гофрированной трубе из пластика или металла. Материал подбирает с учетом уровня горючести несущих элементов.

В местах установки светильников рекомендуется оставить выводы длиной не менее 15 см для удобного подключения. К основанию провода фиксируются посредством пластиковых хомутов или особых скоб.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Вид помещения	Мощность, необходимая для освещения 1м2 площади помещения в зависимости от типа лампы
Накаливания	Галогеновая	Энергосберегающая	Светодиодная
Детская	40	30	10	5
Кухня	30	25	7	4
Гостиная, ванная, санузел	25	20	6	3
Спальня, прихожая, коридор	20	15	5	2
Подсобные помещения	10	7	2	1

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м2 и 4,5 м2. Общая площадь коридора составляла 7,3 м2. Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3

Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой.
Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

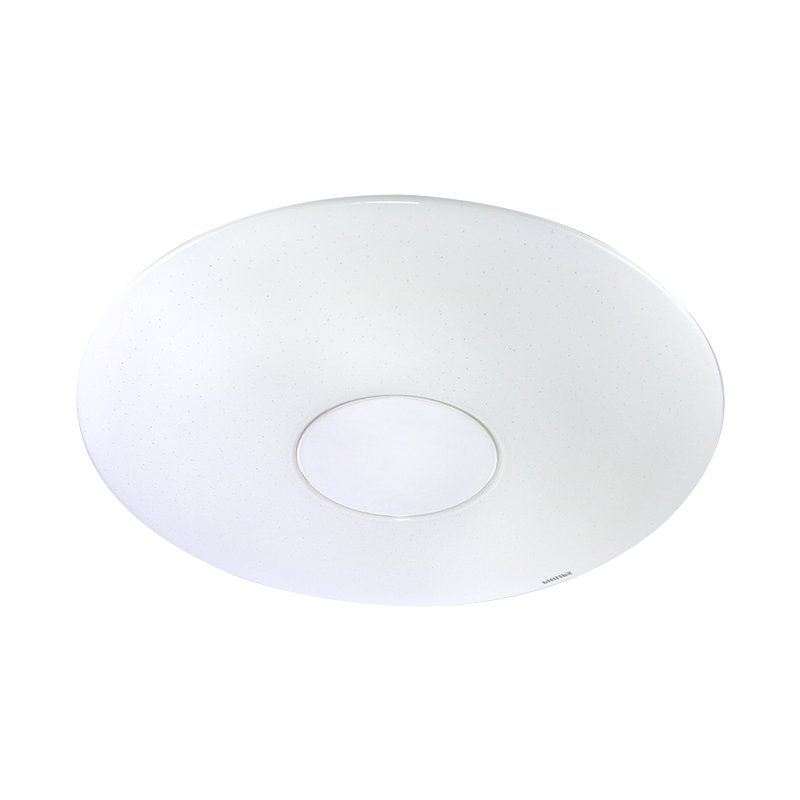

Накладные люстры

Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:

1. Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
2. Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
3. Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
4. Возможность выбора из всех категорий цен.

Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.

Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

Какие виды подобных приборов существуют?

Из огромного ассортимента светильников, предлагаемых производителем на российском рынке, можно выделить 4 основных типа:

• Встраиваемые устройства, устанавливаемые в натяжных и подвесных потолках.
• Настенный вариант для монтажа на вертикальной поверхности. Такие можно использовать и на потолке в качестве накладных.
• Линейные – к ним можно отнести светодиодную ленту. Этот вид используется в качестве дополнительного.
• Аккумуляторные светодиодные светильники с зарядным устройством или без такового. Они чаще всего применяются для обозначения аварийных, пожарных выходов, направления эвакуации.

Каждый из этих видов может применяться в различных целях – для комнатного, местного, дежурного или уличного освещения.

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Подготовительный.
2. Основной.
3. Контрольный.

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

• От одного светильника к другому обходит фаза.
• У последней лампочки в цепи ноль подают ко второму контакту.
• Фаза проходит к выключателю, от распределительной коробки.
• Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Схема разводки проводов при подключении в сеть 220 В

Это самый простой способ, не требующий установки преобразователей. Большая часть современных светильников рассчитана на напряжение 220 В, поэтому проблем с подключением не возникнет. Надо выбрать подходящую схему, так как есть два основных варианта и у каждого есть свои плюсы и минусы.

Последовательный вариант

Подключение точечных светильников этим способом отличается простотой и самым низким расходом кабеля. Но при этом соединять в последовательную цепь стоит не больше, чем 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и опасность перегрева вырастет в разы. Подключать следует так:

1. Фазу завести на выключатель, от него протянуть к первому светильнику. Его соединить со следующим и так далее до последнего элемента.
2. Ноль нужно вести напрямую к последнему светильнику и подключить только там. В итоге при включении света цепь замкнется и все лампочки одновременно загорятся.
3. Если есть заземление, то его подают на соответствующий контакт каждого светильника. Можно подключить землю из ближайшего выключателя или розетки.
4. Лучше всего использовать не кабель, а одножильные провода, так как один идет сразу к последнему светильнику, а второй постоянно разрывается. Так можно сэкономить.

Схема последовательного подключения.

Так как при последовательном подключении энергия распределяется на все лампочки, свет может быть тусклым. Но если поставить светодиодные варианты, то напряжения хватит и разницы в яркости практически не будет.

Параллельное подключение

Эта схема подключения предполагает отдельное подключение каждой лампы, что позволяет работать всем светильникам с максимально возможной мощностью. Вариант пользуется наибольшей популярностью, его применяют почти всегда. Подходит для любого числа встроенных светильников. Первый вид – шлейфное подключение, особенности такие:

1. Способ достаточно прост и предполагает подвод провода к первому выключателю, от него ко второму и так далее до самого конца. Фаза идет через выключатель, а ноль из распределительной коробки. Он также соединяется со всеми лампами последовательно.
2. Если используется двухклавишный выключатель, то схема усложняется за счет большего количества проводов и подключения двух независимых контуров. При этом принцип работы остается тем же.

Шлейфное подключение с двухклавишным выключателем.

Если перегорает одна лампочка, то перестают работать все, расположенные за ней. Поэтому определить сгоревший элемент очень легко.

Лучевое подключение – самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, так как он ведется к каждому светильнику отдельно. Перед началом работы нужно завести питающую жилу на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помнить следующее:

1. Вести отдельный провод фазы и нуля к каждой лампе отдельно. Разводка похожа на лучи солнца, отсюда и пошло название.
2. Главное – сделать надежное соединение, так как к питающей жиле может подходить большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартную винтовую так, как показано на фото ниже.
3. Из-за сложности и большого количества кабеля способ применяется реже, чем шлейфное подключение. Главная проблема – надежное соединение нескольких проводов.

Простой вариант соединения стандартной колодкой.

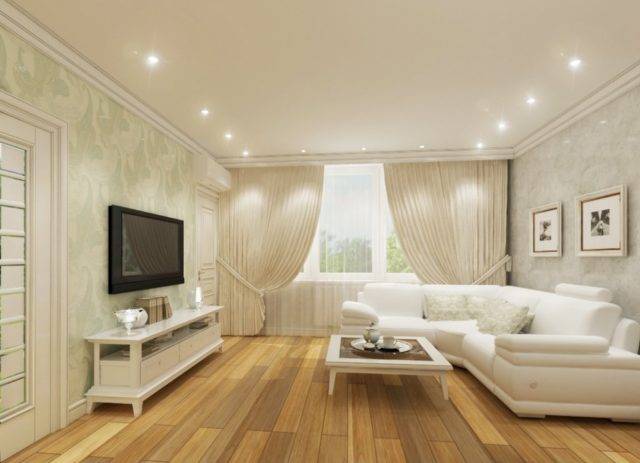

Нюансы освещения только светильниками

Такой способ появился в России вместе с расцветом «евроремонта». При обустройстве жилья многие отказывались от старых традиций, заменяя их новыми тенденциями.

В отличие от люстры точечные светильники распределяют по всей площади потолка, а не собирают в центре. Освещение получается более равномерным. Можно включать не все лампочки одновременно, а только часть в необходимой зоне. Кроме того, такая покупка обойдётся дешевле, чем приобретение даже не самой дорогой люстры. На встраиваемых светильниках не оседает пыль, их не нужно мыть.

Но свет от таких приборов направлен вниз. Чем ниже потолки, тем меньше участок, покрываемый лучами. Это тоже даёт эффект светотени, утомительный для глаз.

Жилые комнаты при таком варианте часто напоминают офисы, в них не хватает уюта и объединяющего света. А интерьер без люстры может выглядеть незавершённым, особенно если выбран один из традиционных стилей.

Монтаж настенного светильника

Установку настенной лампы всегда начинают с выполнения разметки точек крепления корпуса. Корпус прикладывают к стене и с помощью строительного уровня выравнивают по горизонту, после чего нужно с помощью простого карандаша обвести контур задней стенки.

Традиционно настенные светильники крепят к поверхности стены одним из двух способов:

• С помощью дюбелей с резьбовой головкой. В этом случае корпус крепят на забитые в стену резьбовые дюбеля с помощью пары гаек, оформленных в виде декоративных элементов. Установка легкого светильника допускается на деревянные и пластиковые плиты, гипсокартон или даже на штукатурку;
• Для установки более массивных конструкций используют переходное крепление в виде кронштейна или несущей планки. Предварительно нужно разметить точки для установки пробок в стене по отверстиям в приспособлении. Переходное крепление выравнивается по уровню и фиксируется саморезами или дюбелями. Только после этого можно выполнить установку корпуса светильника.

Установка на стену самых тяжелых плафонов выполняется с помощью дюбелей. В этом случае роль переходного крепления играет металлическая задняя стенка. На ее поверхности имеются отверстия под саморезы для крепления к стене и резьбовые отверстия для прикручивания и установки остальных деталей корпуса.

От того, насколько точно выполнена установка задней стенки, зависит правильность положения всего светильника. В большинстве случаев отверстия под крепеж имеют небольшой зазор, поэтому в случае небольшого промаха положение корпуса можно немного подрегулировать.

Фирменные изделия

Конструкция LED-лампы на 220 В от производителей светодиодной продукции с мировым именем аналогична ниже представленному фото.

Среди огромной массы лампочек на российском рынке внешне такой образец имеет одно явное отличие – объемный радиатор. Он может быть с ребристой или гладкой поверхностью; металлического цвета или покрыт белым полимером. Но в любом случае такая лампа имеет больший вес в сравнении с дешёвым, некачественным аналогом.

Верхняя часть изделия (рассеиватель) выполняется из стекла или матового пластика в форме полусферы. Как правило, он закреплен на радиатор при помощи специальных защелок или герметика. Под рассеивателем находится печатная плата с SMD-светодиодами, которая надёжно закреплена на радиаторе. Ниже размещается ещё одна плата с радиоэлементами драйвера. Надёжный драйвер – это блок с гальванической развязкой и функцией стабилизации выходного тока. Вся схема драйвера имеет высокую плотность монтажа и состоит из импульсного трансформатор, микросхем, нескольких полярных конденсаторов и множества планарных элементов.

Блок драйвера расположен внутри корпуса, который, в свою очередь, соединяет цоколь и радиатор. Электрический контакт между блоком драйвера и платой со светодиодами может быть обеспечен с помощью пайки или коннектора.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

https://www.youtube.com/embed/tphCdFxDDJY

Светодиодная лента для натяжного потолка

Изделие представляет собой гибкую плату с диодами. Такая лента является источником дополнительного света. От того, насколько плотно расположены светодиоды, зависит яркость получаемого свечения. Но все равно всей мощности не будет достаточно для обеспечения полноценного освещения.

Основной причиной использования светодиодной ленты является пониженная светоотдача. Особенно это касается случаев, когда ее необходимо установить, а соприкосновения с полотнищем невозможно избежать. Излучаемые диодами световые потоки помогают разграничивать пространство и удачно расставлять акценты в интерьере.
