Способы надёжного соединения проводов

Изоляция с помощью термотрубки

Трубку с нужной длиной надевают на одну жилу перед скручиванием.

Выполняется скрутка, после нее термотрубку сдвигают на место соединения контактов.

Необходимо, чтобы трубка прилегала к проводке как можно плотнее, поэтому ее нагревают немного с помощью зажигалки. Под воздействием высокой температуры термотрубка сожмется, и удастся обеспечить плотный обхват проводки.

Преимущества всевозможных скруток заключаются в простоте их исполнения, несмотря на минимальное оснащение, они зарекомендовали себя как вполне надежные соединения.

Когда сделана качественная изоляция, для которой использовалась хорошая изолента, срок службы скрутки будет достаточно продолжительным. Такое соединение удобно в эксплуатации: оно является разъемным, что значит, при необходимости провода можно просто перекрутить снова.

Среди недостатков скрутки следует отметить следующие:

Нет возможности соединить жилы, имеющие различные сечения, в таком соединении, как правило, очень высокое сопротивление, что является причиной постоянного нагрева проводов и оплавления их изоляционного слоя.

Трудно объединить с помощью скрутки многожильные кабели, которые являются мягкими и при любом натяжении соединение может разорваться.

Когда в проводке несколько изолированных проводов из-за того, что каждая жила изолируется по отдельности, общая толщина может оказаться очень большой.

Скрутка не подходит в том случае, когда необходимо соединить между собой провода, изготовленные из разных материалов – из меди и алюминия.

Выбирая способ, важно учитывать всевозможные нюансы, только тогда удастся получить качественное соединение своими руками. Скручивание должно производиться после отключения электропитания в целях соблюдения техники безопасности.

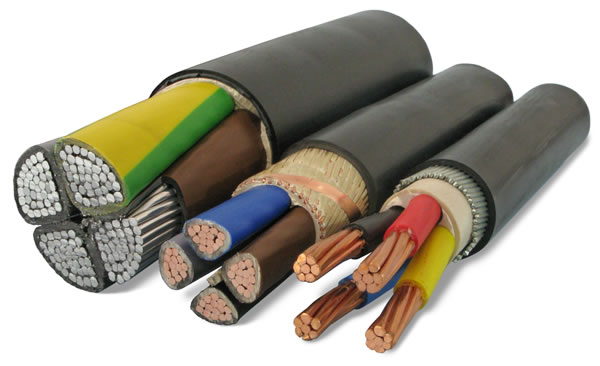

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

• ППВ — плоский жёсткий провод с 2–3 медными моножилами. Двужильные разновидности применяют для простых схем освещения, электропроводки в однофазной системе. Такими проводами оснащают гаражи, дачи, но они не подходят для трёхфазных сетей. Трёхжильный ППВ подойдёт к сложным схемам освещения. Нормативно его разрешено прокладывать только стационарно в лотках, коробах, кабель-каналах, защитных гофрированных трубах.
• ВВГ — кабель круглый гибкий в ПВХ изоляции (ВВГ п — плоский). Подлежат открытой и закрытой прокладке. Наиболее востребована марка ВВГ нг. Безопасен при одиночной и групповой прокладке. Кабель применяется в разводке освещения, в силовых линиях. С помощью него выполняю ввод в этажный, квартирный щитки. Радиус изгиба 10–15 диаметров (7,5 — для марок с многопроволочными жилами).
• NYM — аналог ВВГ нг-LS, который производится в соответствии с немецким стандартом DIN 57250.
• ПВС — провод соединительный в поливинилхлоридной изоляции. Имеет 3–5 многопроволочных изолированных жилы, которые скручены и объединены ПВХ оболочкой. С помощью него изготавливают бытовые удлинители, подводят питание к бытовым приборам: плитам, чайникам, холодильникам, стиральным и посудомоечным машинам. Для стационарной проводки подойдут модификации ПВС нг, ПВС нг-LS (нг — пониженной горючести, LS — низкое дымовыделение).
• ШВВП — шнур виниловый плоский с 2+ параллельными изолированными жилами из медных нитей. Отличается от предшественника формой, ценой немного ниже.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Принцип работы

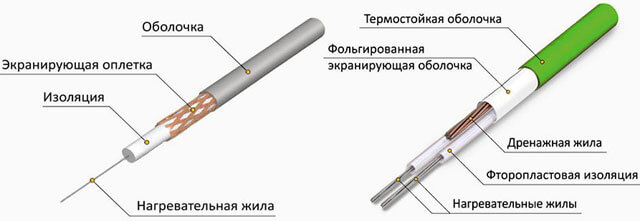

Как функционирует электрический тёплый пол? При любой модификации основой тепловой энергии является способность металлов нагреваться, когда через него проходит электрический ток. Показатель сопротивления отвечает за мощностные характеристики. В свою очередь, это зависит от материала, из которого изготовлены жилы, а так же их диаметр. Чем он больше, тем сильнее будет нагреваться кабель. Но нужно учитывать, что и расход электроэнергии при этом возрастёт.

Для удобства монтажа системы и её долговечности кабель с обоих концов оснащают медными проводниками питания.

На заметку. Если возникает необходимость укоротить кабель, его медные концы трогать нельзя.

Для того, чтобы разобраться, какой теплый пол лучше, одножильный или двужильный, нужно познакомиться с эксплуатационными характеристиками данных модификаций и расходом электроэнергии.

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

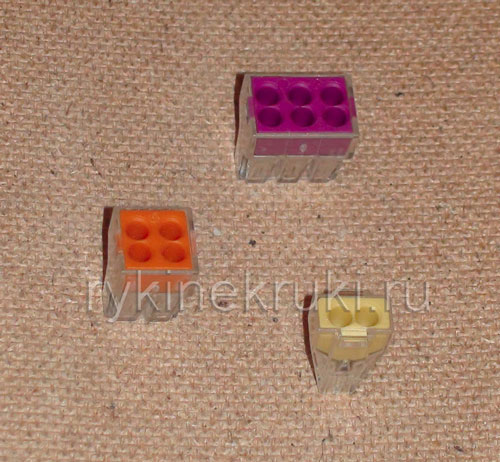

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Технические характеристики

Основные характеристики, используемые производителями, общие для одно- и многожильных проводов:

• отрасль;
• назначение;
• количество жил;
• номинальное сечение жилы, мм²;
• номинальное напряжение, В;
• металл жилы;
• материал изоляции;
• материал оболочки;
• исполнение;
• пожаробезопасность;
• способ прокладки по требованиям пожаробезопасности;
• форма кабеля;
• форма жилы.

Характеристики кабелей

О наиболее важных характеристиках сказано чуть более подробно ниже.

Какой формы могут быть жилы

Форма жилы:

• круглая многопроволочная;
• круглая однопроволочная;
• прямоугольная;
• секторная многопроволочная.

Обратите внимание! Прямоугольная форма позволяет минимизировать расстояние между жилами, поэтому зафиксированная внешним плетением структура получается очень плотной

Толщина

В РФ применяют номинальное сечение жилы, указанное в квадратных миллиметрах, например, 1,5 мм²; 2,5 мм²; 4 мм²; 6 мм²; 10 мм².

Скручивание

Многопроволочная жила составлена из тонких стренг, скрученных, связанных, сплетённых или обёрнутых вместе, чтобы сформировать больший проводник. Она является более гибкой, чем сплошной проводник с той же площадью поперечного сечения.

Пучки проволоки обычно бывают компактными, сжатыми или концентрическими, а конструкции различаются по размеру, количеству и конфигурации отдельных прядей. Скручивание обеспечивает мягкость и пружинные свойства провода.

Изоляционный материал

Выбор изоляционного материала зависит от нескольких факторов, таких как его требуемый срок службы, диэлектрические свойства, устойчивость к температуре и влаге, механическая прочность и гибкость

Жизненно важно понимать различие в используемых материалах. Изоляция обычно представляет собой термопластичное соединение (поливинилхлорид (ПВХ)) или термореактивное соединение (силикон). Изоляция может быть разных видов

Изоляция может быть разных видов

Разделительная оболочка

Используется в многожильных проводах и предотвращают утечку мощности во внешнюю среду между токоведущим и нейтральным проводами. Это сравнительно более мягкая изоляция, чем внешняя.

Материал внешнего экрана

Внешний экран представляет собой металлический лист или оплётку, которые размещены вокруг проводников для:

• предотвращения нежелательного излучения;
• предотвращения нежелательных помех от внешних источников;
• минимизации электростатического напряжения;
• сбалансированного распределение тока.

К сведению! Ленточный экран наматывается на проводники по спирали и обычно изготавливается из алюминия или полиэстера.

Электрические характеристики

Тут важны следующие показатели:

• сопротивление постоянного тока проводника;
• емкость;
• индуктивность;
• напряжение;
• диапазон рабочих температур.

Механические характеристики

Не менее актуальные:

• масса сбухтованного кабеля;
• максимальное разрешённое натяжение;
• минимальный радиус изгиба;
• гибкость, подвижность (Trailing);
• вибростойкость;
• сопротивление кручению, растяжению, натяжение и т. д. (Torsion).

Пригодность применения

В целом классификацию применения по оболочке определяют следующие свойства:

• пожаробезопасность в целом;
• пожаробезопасность при пучковой прокладке;
• маслостойкость оболочки;
• безгалогенность;
• температурный диапазон при инсталляции;
• температурный диапазон рабочий;
• требования по совместимости с RoHS.

Одножильный

Разница между одножильным и многожильным проводами прежде всего в гибкости. Первый чаще всего используется для заземления и выводных контактов.

Обратите внимание! К специфическим характеристикам именно одножильных кабелей относится коррозионная стойкость при применении в качестве антенного провода без изоляции. Одножильный кабель чаще всего идет для заземления. Одножильный кабель чаще всего идет для заземления

Одножильный кабель чаще всего идет для заземления

Многожильный

К специфическим параметрам многожильного проводника относятся:

• количество жил;
• провод «земля» или дренажный провод.

Основное отличие в количестве жил согласно стандартам. Многожильные провода используются для межприборного монтажа, в акустике, телевидении, радиовещании, выводах обмотки электрических машин, для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

1. обрезать обломанный штекер или неровно оборванный кабель;
2. зачистить внешнюю изоляцию на 15–20 мм;
3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
6. залудить концы на длину 5 мм;
7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
9. скрутить проводки (длинные с короткими, а средний со средним);
10. пропаять скрутки;
11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Марки проводов, подходящие для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется
ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм²

Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

ППВ

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

ППВ

АППВ

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

АППВ

АПВ

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

АПВ

ПВ1

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

ПВ1

ПВ3

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

ПВ3

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

Выбор кабеля для проводки

Электрическая проводка состоит из кабелей, проводов и креплений между ними. Провод — это одна токопроводящая жила, покрытая в зависимости от места использования герметичной неметаллической оболочкой, обмоткой или оплёткой из самых разных материалов.

Кабель состоит из нескольких проводов, объединённых под одной оболочкой

Маркировка проводов

Между собой провода различаются:

1. Материалом — медь, алюминий, алюмомедь.
2. Типом оболочки.
3. Сечением жил — от 0,35 до 70 мм2 и более.
4. Изоляцией.
5. Номинальным напряжением.
6. Количеством жил.

Наименование проводов представляет собой аббревиатуру, в которой зашифрованы начальные символы материалов, из которых они изготовлены, число жил и площадь сечения. Например, под маркировкой АВВГ 4*2,5 скрывается алюминиевый кабель с 4 жилами в виниловой изоляции, покрытый виниловой оболочкой и не имеющий брони. Обычно такие кабели зовутся голыми. Когда кабель выполнен из меди, буквы «А» нет. Для обычных помещений чаще всего используются кабели таких марок:

• ВВГ — круглый или плоский провод для помещений с нормальной влажностью. Проводники медные, одножильные. Модификация ВВГнг — негорючая, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — то же самое, но с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4;
• АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4;
• NYM — негорючий круглый кабель с одножильными медными проводниками. Аналог отечественного кабеля ВВГнг;
• ПВС — круглый кабель с многожильными медными проводниками;
• ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечение кабеля ШВВП — 0,75 мм2. Используется для подключения электроники и бытовой техники.

Таблица: силовые кабели с ПВХ и резиновой изоляцией

Маркировка	Обозначение
АС	алюминиевая жила и стальная оболочка
АА	алюминиевая жила и алюминиевая оболочка
Б	броня из двух стальных лент с антикоррозийным покрытием
В (первая)	ПВХ-изоляция
В (вторая)	ПВХ-оболочка
Г	без защитного слоя поверх оболочки
Шв	оболочка из выпрессованного ПВХ-шланга
Шп	оболочка из выпрессованного полиэтиленового шланга
К	броня из круглых оцинкованных стальных проволок
С	свинцовая оболочка
О	отдельные оболочки поверх каждой фазы
Р	резиновая изоляция
НР	оболочка из резины, не поддерживающей горение
Пс	изоляция или оболочка из самозатухающего полиэтилена
Пв	изоляция из вулканизированного полиэтилена
нг	не поддерживает горение
LS	пониженное дымовыделение
КГ	кабель гибкий

Критерии выбора провода

Для квартиры подойдёт изолированный электропровод, предназначенный для бытового применения и рассчитанный на напряжение 220–380 вольт, и он бывает:

1. Медный. В настоящее время чаще всего используется медный кабель, так как сопротивление меди меньше, соответственно, такой провод может пропустить больший ток и обеспечить большую мощность. Также медный провод долговечен и прочен, легко поддаётся лужению, пайке и сварке при помощи самых доступных инструментов. Минус меди в том, что она быстро окисляется, а также дороговизна. Кроме того, если соединение не облудить, то оно со временем будет проводить ток всё хуже и начнёт греться.
2. Алюминиевый. Это химически более активный материал, и он легче, чем медь. Зато проводимость у него в два раза ниже. Сварку алюминия осуществляют только в среде инертного газа, а пайку — с использованием припоя и флюса. И соединяется он только с алюминием — через болты и гайки. В процессе монтажа соединений (кроме сварки) требуется зачистка и смазка. Напрямую соединять алюминий и медь нельзя, так как место контакта быстро разрушится. Поэтому эти два провода соединяются только через клеммник или третий металл. Стоимость алюминиевого провода в несколько раз ниже, чем у медного.

Провода и кабели бывают одножильными и многожильными. Для скрытой проводки чаще используется одножильный провод, так как он жёсткий, поэтому многократно сгибать его нельзя. Многожильный провод мягкий и хорошо выдерживает многочисленные перегибы, поэтому годится для открытой проводки и использования в качестве шнура для подключения электротехники. Основное правило — остановиться на одном материале и всю проводку делать из него.

Многожильный кабель выдерживает изгибы и хорошо принимает форму сложных поверхностей

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Поставили мне дома эти колодки… Лучше бы на скрутках всё сделали. Не работает розетка и всё тут. Позвал электрика, он сразу сказал, что проблема в колодках и что они (проблемы) будут периодически появляться. Полез в коробку и точно: провернул провод в колодке, розетка и заработала. А проблемы не могут не появиться: в колодке провода прижимаются тоненькими лепестками, сильно похожими на стальные. Так что буду искать что-то другое вместо колодок…

Честно Вам скажу, что сам дома все соединения делал через колодки. В кухне очень много подводки электричества: 3 розетки, теплый пол. посудомойка, вытяжка, микроволновка и все на колодках, которые спрятаны в распределительных коробках либо розетках.

Не спорю, бывают случаи, но это скорее исключение, чем правила. Могла попасться бракованная партия. А примеры бывают очень разные. У кого-то и стена разваливается после штукатурки, а у кого-то по 25 лет никаких проблем. Но это не значит, что теперь не нужно штукатурить стены. Где-то была нарушена технология. Поэтому, тут нужно изучать проблему, смотреть глубже, почему так происходит. А если бы скрутки были самыми надежными, то их бы пожарники не запрещали.

Здравствуйте. Провожу электропроводку минипекарни. Все отлично кроме одного но. Дело в том что предприятию открываю в отдаленном уголке от цивилизации в маленьком деревеньке. До города 2000 км и только самолетом. Поэтому всем заранее запасался. Кроме естественно проводов. А тут проводов кое как нашел обычную белую лапшу двухжильную и трехжильную алюминиевую с сечением 1.5 кв.мм. и медную трехжильную 2.5 кв.мм. Электрика трехфазная. На освещение провел 2-х жильную лапшу, а на розетки с ЗУ трехжильные. У меня всего три оборудования питающих 380 Вт. Тестомес 2,4 кВт, Мукопросеиватель 1,2 кВт, Печь 19,2 кВт. Так как выбора нет всем троим провел проводки с сечением 2.5 кв.мм. Кроме печки тестомес и мукопросеиватель работают отлично. Но вот когда печку включаю через 5 минут УЗО 63А 30Ма выключает подачу электрики. Я думаю что это связано с сечением провода т.к. на инструкции я нашел что нужно использовать провод с сечением 6 кв.мм. Как можно выйти из ситуации. Конечно было бы отлично найти провод 6 кв.мм. Но у меня есть только 2.5 кв мм. Скажите пожалуйста можно ли использовать трехжилку в качестве одного провода т.е соединить все три на одно?

Да. Оптимально будет сделать все три жилы одного провода 1 фаза (получится 7.5 кв мм), еще 3х жильный провод под вторую фазу, и так же на третью фазу, так же для ноля (тоже соответственно 7.5кв мм ), и заземления. При таких нагрузках (около 60 а), ни какие клеммы не выдержат (разве только винтовые. но для себя я бы не рискнул), необходимо скрутки, которые облудить и пропаять ( использовать бескислотный флюс припой и простейшую газовую горелку + футорка ( медная трубка диаметром 25мм один конец завальцован на держак чтобы припой не вытек, глубина 3см примерно), Либо сварочный аппарат и электрод по меди ( концы скруток обварить до сваривания между собой всех жил в скрутке в шарик на конце).
