Как правильно сварить гаражные ворота: советы профессионалов

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

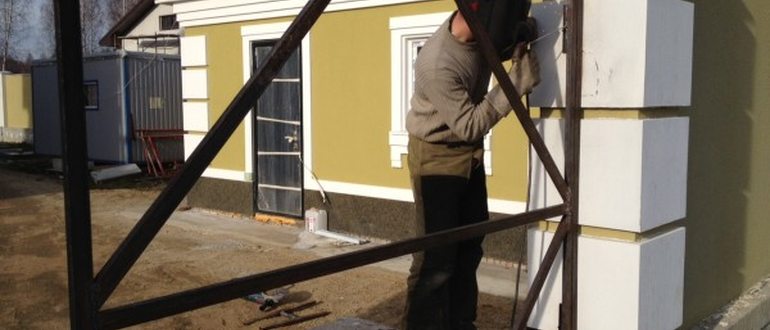

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Как сварить ворота

Ворота, в том числе пахотные сварные, требуют устойчивых и мощных опорных столбов, основанных на железных трубах или кирпичной кладке. Эти столбы должны стоять идеально ровно, без отклонений даже в миллиметрах.

Важность опорных ворот Залог нормальной работоспособности сварных ворот с калиткой — правильная заливка фундамента под столбы. Для этого выкапывается яма глубиной не менее 1500 см, на ее дно насыпают гравий, сверху устанавливают опорные столбы, к низу которых для устойчивости приварены металлические планки

Вся конструкция заливается раствором из песка, гравия и цемента до уровня земли, а затем остается высыхать минимум на 2 недели. Только через этот промежуток времени на опоры можно навешивать каркас с калиткой.

Чтобы добиться равенства столбов при высыхании, к их верхушке приваривают планку, соединяющую столбы между собой и не дающую им отклоняться.

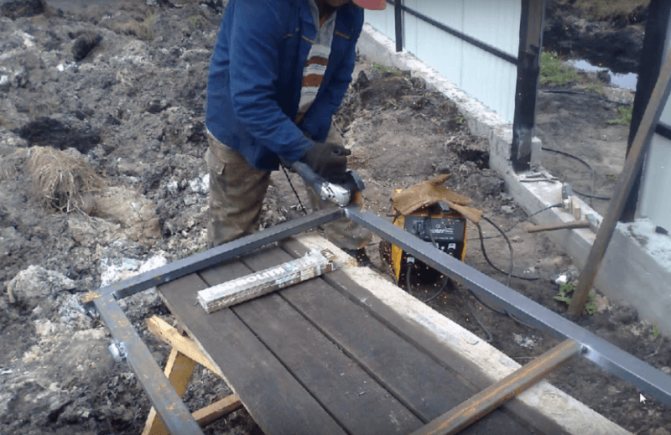

Изготовление каркаса для ворот и калитки из профиля

1. Чтобы сварить калитку из профиля, из металлических заготовок собирают внешнюю раму и на специальном столе сваривают все ее элементы между собой. Таким же образом можно сварить калитку из уголка

На этом этапе важно следить за герметичностью труб, чтобы исключалось попадание воды внутрь в процессе эксплуатации. 2

Затем варят внутреннюю конструкцию, уменьшенную по размерам по отношению к внешней. 3. Внутреннюю раму приваривают к внешней с периодичностью около 30 см маленькими 2-сантиметровыми швами. В случае, если ширина калитки будет более 1 м, в центре обязательно привариваю горизонтальный прут. 4. Затем на опорные столбы и каркас приваривают петли (в идеале — с механизмом из подшипников). 5. Сварные швы подвергают зачистке, тщательной шлифовке, грунтовке и покрытию антикоррозийной краской.

Финальным этапом работы над сварными воротами и калиткой считается укрепление обшивки, в качестве которой чаще всего выступают профнастил, дерево или поликарбонат. Если все детали конструкции изготовлены из металла — сначала их сваривают, обрабатывают, а только потом красят. Сварная калитка, выполненная своими руками — это экономно, доступно и привлекательно, если в процессе работы соблюдались требования, а сварка проводилась по правилам.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Выбираем материал

Для обвязки ворот довольно часто используют профильное сечение труб, при этом надо не забывать такие нюансы:

• поперечное сечение имеет такие варианты — квадрат или прямоугольник;
• материал, например, бюджетный вариант — это углеродистые стали, а оцинкованные профильные трубы стоят больше, но они защищены от воздействия коррозии;
• методика изготовления — сварные или бесшовные, холодного или горячего проката;
• толщина стенок — при одинаковом варианте поперечного сечения они могут отличаться, поэтому надо выбирать вариант с аналогичным параметром не менее 2,0 мм, т. к. большие параметры существенно увеличат общую массу изделия.

Для каркаса ворот обычно выбирают сварные трубы холодного проката квадратного сечения с параметрами 25х25, 30х30 мм или прямоугольного — 20х40 мм.

Сварка с гарантией качества

Перед началом работ специалисты советуют потренироваться и сварить несколько десятков сантиметров шва на обрезках профиля

Неважно, насколько ровным и красивым будет шов, главное — выполнить соединение без прожогов или непроваров. В первом случае потребуется наваривать усиление шва, во втором прочность ворот будет недостаточной, и каркас ворот развалится под собственным весом

Сварить каркас ворот необходимо в два захода. Первоначально вырезанные и зафиксированные на столе отрезки трубы соединяют в углах сварочными точками, по две- три на каждый стык профилей. Через некоторое время, после остывания металла, на каркас устанавливают внутренние поперечины и распорки, и сваривают аналогичным образом.

Если варить правильно, то сваренный точками каркас будет достаточно прочным, чтобы переносить его и даже установить в проем ворот для разметки мест под приварку петель. Если замечаний к раме каркаса нет, можно заменить точечную сварку полноценными линейными швами. Лучше всего сварить стыки на том же столе, где выполнялась предварительная сборка.

Чтобы избежать перегрева и коробления, через каждые пару сантиметров сварочного шва необходимо делать перерыв. Кроме того, металл каркаса в непосредственной близости к месту сварки можно покрыть мокрой тряпкой, это ускорит остывание.

Перед тем как варить следующие швы, на месте соединения нужно аккуратно сбить шлак и зачистить щеткой, чтобы увидеть возможные дефекты. Исправлять проблемы нужно только после полного остывания металла.

Инструменты и материалы

Все, что потребуется для сварки ворот, — металлические листы, уголки и профильные трубы. Материал можно купить новым, но дешевле приобрести его в ветхом состоянии (имеется в виду старое покрытие краски и незначительная ржавчина). Недопустимо покупать прогнившее железо. Чтобы привести детали в надлежащий вид, используют болгарку со шлифовальным кругом. Чистка металла займет от силы 30 мин.

Для сварки гаражных ворот своими руками понадобится следующее:

• уголки шириной 7,5 см — их применяют для опорной части изделия;
• для сборки рамы необходимы трубы квадратной формы для присоединения к стальным уголкам, прикрепленные к проему (ширина профиля составляет 3 см);
• для раскосов выбирают профильные трубы шириной не менее 6 см — это придаст больше жесткости конструкции;
• металлические листы в толщину 2-3 мм;
• 4 подшипниковых шарнира, их крепят к луткам гаража и створкам ворот;
• грунтовка для металлических поверхностей и краска;
• внутренний замок;
• если предусмотрены кованые элементы, то покупают гнутую арматуру или сгибают своими силами;
• швеллер по ширине кирпича или шлакоблоков, который устанавливают на низ проема;
• 4 прута диаметром 2 см для задвижек;
• металлическая полоса шириной 5 см и длиной 100 см.

Арматура для задвижек, внутренний замок, полоса обеспечат тройную защиту от взломщиков.

Для работы с металлом нужен специальный инструмент. При сооружении конструкции потребуется следующее:

• уровень;
• рулетка;
• угольник;
• чертилка — изделие напоминает короткий гвоздь, которым делают метки на железе;
• болгарка с набором кругов для шлифования и резки металла;
• метизы;
• дрель;
• молоток;
• струбцины;
• аппарат инвертор;
• сварочная маска;
• брезентовые рукавицы;
• прозрачные очки;
• электроды;
• валик и кисточка для окрашивания ворот.

Не забываем про инструмент

Сварка ворот

Следующий этап – сварка. Ниже представлена схема расположения створок, калитки, опор.

Створки и калитку лучше сваривать на ровной поверхности, если есть специальный сварочный стол, то он будет лучшим вариантом.

Эти меры необходимы для избежания деформации всей конструкции. Сначала сварке подвергается внешняя рама.

Правильно будет сложить рамы на стол (для получения ровного прямоугольника), проверить углы, они должны быть 90 градусов, и диагонали также должны быть равными.

После этого сваривают внутреннюю раму, которую приваривают к внешней. Швы при этом не должны быть большими (не более 2 см).

Если створки ворот получаются больше 1 метра, то правильно будет установить вертикальную перекладину для укрепления конструкции. См. видео.

Видео:

Расположение внутренней рамы зависит от количества слоев обшивки: при односторонней – профильные трубы располагают ближе к одной из сторон каркаса, при двусторонней – расположение внутреннего каркаса должно быть между профильных труб внешней рамы.

Калитку делают аналогичным образом, без вертикальных укрепляющих труб, поскольку ее размер меньше размера ворот.

После проделанных работ необходимо зачистить и отшлифовать все швы.

Если обшивка ворот будет происходить с помощью профлиста, то тогда необходимо перед обшивкой сделать покраску каркаса, в других случаях (кованые ворота, из цельного металлического листа) покраска осуществляется после обшивки.

Обшивка начинается с приваривания петель. Расположение петель должно быть ровным, сначала они крепятся к опорам, после – к каркасу. Обшивать ворота можно деревом, металлическими листами, с помощью профиля, ковки и пр.

Обшивать можно с двух сторон либо с одной – в зависимости от желания хозяина.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Цвет профнастила можно выбрать по вкусу

саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

Цвет саморезов соответствует окраске профлиста

петли диаметром 25 мм в количестве 4 штук;
два стопорных фиксатора и задвижка;
грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Плюсы и минусы самодельных конструкций

У ворот, изготовленных своими руками, имеются следующие преимущества:

1. Низкая стоимость.
2. Размеры и дизайн, максимально соответствующие потребностям владельца. Подобные изделия производители изготавливают только по индивидуальному заказу, что обходится намного дороже серийной продукции.
3. Заведомо качественные материалы. В противоположность этому, покупатель готовых ворот не знает, какие профили, крепеж и расходники использовались при их изготовлении.

Недостатки следующие:

1. Доступны лишь самые простые варианты.
2. Самодельные ворота может изготовить только человек с навыками слесарных работ и опытом работы со сварочным аппаратом.
3. Требуются большие затраты труда и времени.

Таким образом, своими руками целесообразно изготавливать ворота для дачи или гаража, расположенного внутри двора. Для ограждения, выходящего фасадом на центральную улицу населенного пункта, более правильным решением будет заказать изделие у профессионалов.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Чертеж для ворот

Прежде чем приступать к изготовлению конструкции, необходимо предварительно составить чертеж ворот из профильной трубы. Во-первых, это позволит точно рассчитать требуемое количество материала. Во-вторых, это будет гарантией правильного монтажа, отсутствия перекосов и аккуратного вида.

Первоначально необходимо провести все обмеры, на основании которых и выполняется чертеж. В это мероприятие входит замер промежутка между опорами и расчет площади каждой створки. Кстати, еще при строительстве забора необходимо расположить столбы, на которые будут крепиться ворота из профильной трубы, на расстоянии, достаточном для проезда автомобиля или другой техники

Также обратите внимание, чтобы для полного открытия будущих створок оставалось достаточно места

Расчёт материала и инструменты для работы

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

• Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
• Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
• Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.

Сваренные ворота из профильной трубы

Из профилированной трубы можно сделать несколько типов ворот:

• Ажурные;
• Решётчатые;
• Кованые;
• С обшивкой из профилированного листа;
• С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

Распашные ворота из профильной трубы с коваными элементами

Для изготовления загородных ворот нам понадобятся:

• Петли (мощные);
• Декоративные элементы ковки;
• Прочный замок;
• Грунтовка для металла;
• Саморезы;
• Краска;
• Цемент, песок, бутовый камень.
• Сварочный аппарат;
