Делаем своими руками подъёмные гаражные ворота

Изготовление и монтаж створок ворот

Согласно чертежам, отмерить и нарезать части уголка шириной 4х4 см и разложить их, формируя каркас будущих створок и калитки. Выровнять, промеряя углы и диагонали каждой из прямоугольных конструкций, и сварить каркасы.

Вырезать стальной лист или профлист по размерам створок, учитывая, что края их должны образовать нахлест шириной в 2-3 см по периметру рамы ворот. С таким же нахлестом должно быть выполнено и полотно калитки. Такая мера нужна для того, чтобы перекрыть зазоры между рамой и каркасом створок. Это предотвратит попадание лишней влаги через щели, устранит возникновение сквозняков в утепленном гараже и дополнительно обезопасит владельца гаража от проникновения чужих внутрь помещения.

Для крепления створок на раму потребуется приварить петли:

1. На внешней части рамы ворот разметить места расположения нижних петель так, чтобы несущая часть их находилась на уровне нижней поперечины, к которой и будет приварена. Перед тем как произвести сварку, выверить вертикальность расположения петли.

2. Створку ворот поместить на штатное место, убедиться, что расположение ее позволяет свободно открыть ворота и отметить место расположения ответной части нижней петли. Приварить ее по метке, тщательно выравнивая по вертикали.
3. Навесить створку на нижнюю петлю, опирая ее на подставку и не нагружая петлю. Отметить место расположения верхней петли на раме и створке, снять створку. Приварить части петли на отмеченные места, навесить створку и проверить ход створки. Если все получилось в соответствии с желаниями хозяина, створка открывается легко и имеет нейтральную поворачиваемость (сохраняет приданное им положение), то можно перейти к монтажу второй половины ворот. Эта процедура повторяет предыдущую.
4. Для усиления петель на них нужно наварить полосу стали, ширина которой должна быть немного больше ширины несущей части петли.

После установки створок на место на одну из них навесить калитку, используя ту же последовательность действий, которая применялась для ворот. Задвижки, крючки и ручки установить после того, как створки будут смонтированы полностью. Проушины для навесного замка приварить на нужное место, врезной замок установить согласно инструкции, используя сварку или резьбовое соединение.

В отапливаемом помещении гаражные ворота своими руками устанавливают, дополнительно утепляя их любым известным теплоизолирующим материалом. Для удержания его на месте с внутренней стороны створок надо закрепить лист тонкой стали или профлист. Это можно сделать с помощью сварки или используя саморезы по металлу.

http:

https://youtube.com/watch?v=5WEpOnTbuao

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

1. Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
2. Далее следует приварка силовых петель.
3. Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.

Варка ворот

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Технология сбора и сварки конструкции

Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.

Собираем и устанавливаем внутреннюю раму

Создание рамы начинается с порога. Порядок создания следующий:

1. Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
2. Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
3. Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
4. Теперь нам нужно сварить все части рамы стен и порога между собой.
5. Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.

Изготавливаем створки

Створки являются самой простой конструкцией. Нам нужно:

1. Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
2. Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
3. В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
4. Используя уровень и угольник, устанавливаем углы. Привариваем их.
5. Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
6. При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.

Обшиваем ворота

Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:

Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
Привариваем его к каркасу.
Если на правой створке образовались лишние сантиметры, их нужно обрезать.
Далее нам нужно осуществить сварку створок.
Приварить лист металла к каркасу сплошным швом

Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу

Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.

Привариваем петли

Верхняя половина петель приваривается к створкам, а нижняя – к раме

Но есть пара моментов, на которые нужно обратить внимание:

1. Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
2. Монтирование внутренних складок из арматуры сделает петли более прочными.

Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.

Замки, запоры и задвижки

Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.

Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.

Самый лучший вариант – врезной замок, но только если у ключа форма трубки.

В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета

Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.

Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко

В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.

Удачные примеры и варианты

Внешняя отделка гаражных ворот может быть минимальной. Простая по форме конструкция, ровный металл, монохромный серый цвет – все должно быть в меру, строго, конструктивно. Данный вариант нельзя назвать блеклым, поскольку подобное решение превосходно гармонирует со стенами из кирпича любой толщины.

Здесь представлена комбинация близких по духу красок. Кирпич розового цвета «разбавлен» плотным красным квадратом умеренной интенсивности. Блестящая поверхность смотрится весьма привлекательно, она вызывает лишь позитивные чувства.

Декораторы, очевидно, отдали предпочтение эффекту максимальной натуральности. Элегантный желтоватый колер органично сочетается со стойками белого цвета. Он всецело подходит под цвет стен и кровли.

Авторы этого проекта постарались показать контрастность белой и черной красок. Им целиком и полностью удалось осуществить задуманное: стилевое единство подчеркивается однотипным конструкционным материалом.

Возможна и такая стилизация «под дерево». Темные прямоугольники с волокнами по диагонали выигрышно оттеняются более светлыми полосами, расположенными на границам. Темные элементы креплений незаметно переходят в еще более темный остов здания. Вертикальные элементы розоватого цвета с края немного заметны.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Утепление гаражных ворот своими руками

Потом приходит время для утепления пенопластом, так как он самый лёгкий из всех материалов для утепления. Пенопласт вырезаем по размеру и плотно вкладываем между перемычками. Если есть щели, заполняем их монтажной пеной и сразу обшиваем створки ворот изнутри фанерой 5 мм. Фанеру крепим кровельными саморезами для металлочерепицы, вкручивая их шуруповёртом (саморез просверливает металл). Осталось только поставить на створки ворот уплотнитель для утепления в холодное время года.

Ворота гаражные

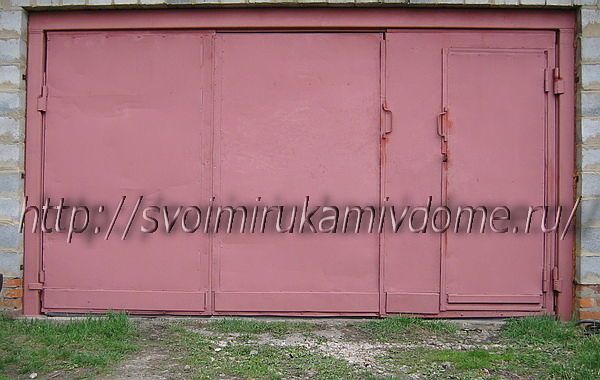

Я рассказала вам, уважаемые читатели, как мой муж вместе с сыном изготовили своими руками лёгкие складные ворота для гаража. Технология изготовления записана со слов мужа.

Это фото через много лет после изготовления и установки ворот. Ворота, петли и запорная фурнитура служат исправно, а ролик стирается, пора менять.

Ворота в гараж

Автор Ольга Богач  https://svoimirukamivdome.ru/

Вы можете почитать ещё статьи на сайте:

• Как утеплить кирпичную стену изнутри или борьба с плесенью в квартире,
• Садовый измельчитель веток,
• Перепланировка, делаем перегородку,
• Простая беседка своими руками — фото.

Вы можете ещё почитать в этой рубрике:

Перепланировка, делаем перегородку своими руками

Как сделать простой навес из поликарбоната своими руками – фото

Отделка фасада частного дома сайдингом своими руками — фото

Монтаж отлива на цоколь

Простая беседка своими руками – фото

Наружная отделка окон (оконных откосов) сайдингом своими руками – фото

Теплоизоляция ворот

Последняя стадия изготовления – утепление створок гаража. Это позволит сберечь до 60 % тепла в зимнее время. Для теплоизоляции створок на их внутреннюю часть нашивают деревянную обрешетку. Между ее брусками укладывают слои выбранного утеплителя. Лучше для этой цели подходит пенополистирол или минеральная вата.

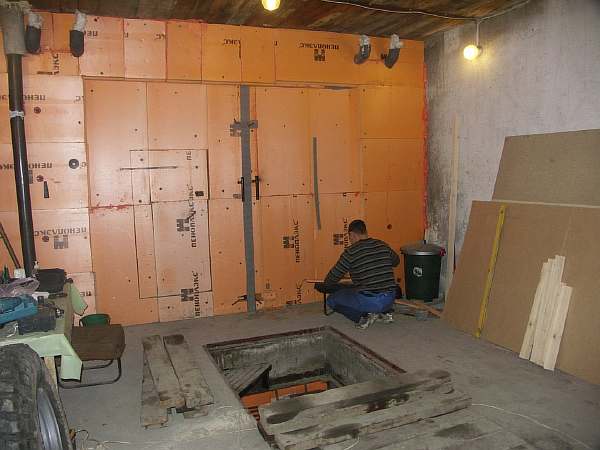

Утеплитель на дверях

Сварить гаражные ворота своими руками и утеплить их нужно так, чтобы удалить возможные воздушные мешки и мостики холода.

Слой 5 см толщиной хорошего утеплителя способен надежно защитить ваши ворота (vorota) и гараж от холода. На обрешетку крепят вагонку или другой отделочный материал. Можно закрыть внутреннюю плоскость брезентом.

Зашивка

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности

После надежного соединения и шлифования сварочных швов.

Фото 5

Фото 6. Сверяем расстояния между противоположными углами.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
