Подъемные гаражные ворота: плюсы и минусы

Принципиальные положения конструкции

Подъемные ворота – это механизм, служащий для закрытия гаражного помещения и работающий за счет использующихся направляющих деталей. Главной особенностью ограды подъемного типа является то, что она открывается вверх, а не в сторону, как в классических вариантах. Благодаря такой системе работы, ворота могут использоваться даже в небольших помещениях, т. к. не требуют большого пространства для открытия.

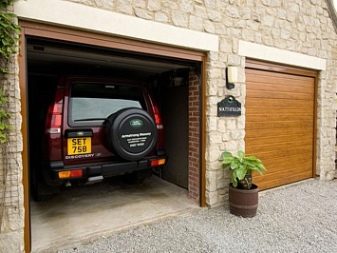

Фото — гаражные ворота

Существует несколько видов подъемных ворот:

1. Подъемно-поворотные;
2. Подъемно-секционные.

Подъемно поворотные гаражные ворота представляют собой систему, которая поднимает и как бы поворачивает дверное полотно непосредственно под потолком гаража. Благодаря такому принципу работы, нет необходимости расширять пространства гаражного помещения.

Фото — подъемные ворота

Подъемно-секционные ворота – это тип ограды, который также при работе поднимается под потолок, но он состоит из нескольких секций. При подъеме, система складывается в небольшой короб, расположенный под потолком гаража. Такой вариант считается более удобным, но его сложнее сделать в домашних условиях, чем цельные ворота.

Фото — секционные ворота

Для материала гаражных дверей можно использовать профнастил, пластиковые панели, деревянные доски и прочие строительные материалы, позволяющие обеспечить прочность покрытия. При этом профнастил известен долговечностью и прочность, а пластик – легкостью монтажа. Из деревянных досок получаются очень красивые секционные ворота, но у них относительно высокая себестоимость.

Видео: самодельные подъемные ворота

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
3. Делаем своими руками подъёмные гаражные ворота

   Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Материал

Материал для изготовления распашных ворот может быть разным, все зависит от архитектурного направления и дизайна будущей конструкции.

Самыми распространенными материалами для создания универсальных распашных ворот являются металл и дерево. От выбранного материала зависят характеристики готового изделия: их прочность и надежность. Рассмотрим достоинства и недостатки основных материалов, используемых для изготовления распашных ворот.

Плюсы использования профнастила:

• обладает высокой прочностью, не поддается внешним воздействиям;
• отличается невысокой ценой;
• текстура полотна однородная, поэтому нет необходимости подбирать рисунок на материале;
• материал прост в монтаже, для установки конструкции достаточно обычного набора инструментов;

• профнастил не боится влаги и не подвержен коррозии (ржавчина может возникнуть только вследствие повреждения защитного слоя материала);
• разнообразие оттенков позволяет подобрать вариант на любой вкус;
• характеризуется длительным сроком эксплуатации.

К минусам можно отнести невысокую устойчивость к механическим повреждениям, большую парусность и нагревание материала под воздействием высоких температур.

Профнастил изготавливается холодным методом из стали с оцинкованным или алюминиевым напылением. В качестве декоративного покрытия используются полимерные материалы. Толщина листа может быть от 0.4 до 1 мм.

Плюсы и минусы дерева:

• древесина отличается более низкой ценой;
• для изготовления распашных конструкций из дерева достаточно стандартного набора инструментов;
• процесс изготовления занимает немного времени (единственный длительный этап – застывание бетона);
• готовое изделие отличается приятным дизайном.

К минусам относят небольшой срок эксплуатации, низкий уровень механической прочности, пожароопасность.

Менее популярными, но не менее надежными являются распашные конструкции из профильной трубы. Она может иметь несколько видов сечения: прямоугольное, круглое, квадратное и овальное. Для изготовления труб используется прочная углеродистая или оцинкованная сталь. Нержавейка считается более легким материалов, поэтому ворота, изготовленные из данного материала, не смогут выдержать большие нагрузки.

Для создания прочных и надежных конструкций отлично подойдет горячекатаная труба. Они представляют собой каркас из труб и створки, дизайн которых может быть самым разнообразным. Не уступают в прочности и стальные трубы. Используя их, можно сэкономить на расходе материала и удешевить изделие целиком.

Цельные металлические листы больше подходят для обустройства гаражей. А вот для ограждения больших территорий применяют глухие деревянные створки, сделанные из дуба, ели, сосны. Полотна из профнастила или поликарбоната применяют для изготовления автоматических конструкций, так как они производятся компактными листами, за счет чего можно снизить время создания изделия и уменьшить объемы порезки.

В зависимости от выбранного материала, различают несколько видов распашных конструкций:

• сварные ворота из профлиста или профтрубы;
• пленочные ворота из ПВХ;
• складчатые ворота из сэндвич-панелей.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

• прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
• характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
• не требует места для открывания;
• в открытом состоянии не занимает полезное пространство;
• предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
• может утепляться специальными пенополистирольными панелями;
• может открываться вручную или оборудоваться автоматической системой открывания;
• подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Изготовление несущей рамы для гаража

Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:

• Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
• Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
• Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
• При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
• Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

Несущая рама гаражаИсточник proizvodstvo-metallokonstrukcij.ru

По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.

Монтаж сваренной несущей рамы

Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.

Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.

Все швы рамы должны быть начисто зашлифованыИсточник 1pogarazham.ru

По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.

Стандарты размера

Стандарта, как такового, не существует. Сейчас доступно множество автомобильных марок с разными габаритами, под которые изготавливают въезд индивидуально. Они могут предназначаться для разных целей: частных и организационных. Способ въезда тоже может отличаться, из-за чего различается и размер ворот для гаража. Каждый производитель устанавливает свои стандарты, беря в учёт особенности автомобилей и их количество.

Доступные варианты позволяют без труда выбрать подходящие изделия, стоит лишь заглянуть в каталог продукции и подобрать высоту и ширину под габариты автомобиля. Среди всех производителей можно заметить схожесть стандартных размеров, при которых ширина ворот гаража – не менее 2,3 м, высота – не менее 2 м.

При проектировании или выборе помогут следующие рекомендации:

Для избегания столкновений при въезде стоит добавлять минимум 40 см с каждой стороны от габаритов автомобиля.
Важно учитывать количество помещаемого транспорта с учётом свободного пространства между ним.
Тип ворот зависит от их расположения в помещении.

Стандарты гаражаИсточник artel-45.ru

Наши преимущества

Установка и обслуживание

Собственное производство

Проверенные поставщики

Многолетний опыт

Оперативная работа

• Мы не только продаем наши ворота, но и занимаемся их установкой и ремонтом. У нас вы приобретаете данный товар «под ключ». Вам необходимо только выбрать конкретную модель и оплатить заказ. Все остальные трудности мы берем на себя.
• Мы имеем собственное производство, оснащенное самым современным оборудованием. Наши изделия выпускаются под торговой маркой NEX-GROUP и не испытывают недостатка спроса. За год мы изготавливаем около 600 собственных образцов, цены на которые заметно ниже многих раскрученных брендов.
• Мы сотрудничаем со многими ведущими европейскими производителями. Воротные системы Alutech и Hormann, автоматика FAAC и CAME, блокираторы PILOMAT – лишь малая часть нашего ассортимента.
• 12 лет успешной работы на рынке позволяет нам гарантировать высокое качество предлагаемой продукции.
• Все заказы выполняются оперативно. В большинстве случаев с момента отправления заявки до сдачи готовых ворот в эксплуатацию проходит не более десяти дней.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Как рассчитать размер проема, исходя из количества и типа машин?

Главная задача любых гаражных ворот — обеспечить свободный въезд в помещение и выезд из него. Поэтому при расчете размера проема под их установку нужно прибавить к ширине кузова машины (включая боковые зеркала) не менее 60 см.

• Для одного легкого автомобиля достаточно проема шириной 2,4-2,7 м.
• Для более внушительных джипа или микроавтобуса — 2,8-3 м.
• Владельцам двух машин нужно планировать проем шириной не менее 5 м.

При этом в самом гараже должно быть достаточно места, чтобы водитель и пассажиры могли беспрепятственно выйти из машины, не задев соседнее авто и не поцарапав дверь. В идеале ширина помещения больше ширины автомобиля с открытыми дверьми на 20-30 см. Если в гараже вдоль стен имеются стеллажи, это тоже стоит учесть, добавив дополнительные сантиметры.

На высоту проема влияют габариты машины, а также наличие на ее крыше антенны или багажника. В целом, высота подъемных гаражных ворот должна быть больше высоты авто не менее чем на 20 см.

Стандартные размеры

Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.

Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.

Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми

Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см

Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.

Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.

Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.

Выбор привода

Собрать гаражные ворота проще, если предварительно определить совокупность механизмов для приведения в действие створки. Привод превращает один вид энергии в другой, передает ее исполнительной группе.

Разновидности используемых приводов:

• Система противовесов. Схему редко устанавливают в частных гаражах, больше применяют на промышленных ангарах, складах. Система подходит для подъема тяжелых и громоздких полотен. К низу створки крепят трос, дальше его тянут сквозь механический блок. Пакет монтируют на потолке, ближе к другой стене. В этой области навешивают противовес по массе больше веса створки. При открывании полотна груз снижается, при закрытии — поднимается.
• Шарнирно-рычажный (рычажно-пружинный). Привод такого типа ставят в частных гаражах или ракушках. Конструкция включает рычаги, ролики, пружины. Профили для перемещения шарниров крепят на потолке и по бокам проема. Внизу полотна ставят пружины, рычаги, а систему роликов размещают вверху. Привод фиксируют к потолку, при этом контролируют вертикальность и горизонтальность профилей и натяжение троса.

Оборудование должно быть удобным, отличаться количеством процессов в соответствии с требованиями. Излишние функции, которыми снабжают привод некоторые производители, иногда просто не нужны. Они перегружают систему, требуют настроек по сложной инструкции.

Последовательность изготовления пошагово

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

1. 1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
   2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
   3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
   4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;

1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
5. Установка гаражного замка.

Частые проблемы при установке подъемных ворот

Примерзшее полотно проливают горяей водой

Если есть шум работающего мотора, но при этом полотно не приходит в движение, причиной может быть блокировка механизма лишним препятствием на пути роликов. Вторая причина в порче пружины.

Если привод не работает совсем, отключают блокировку и открывают ворота вручную. В этом случае находят поломку в автоматике или в конструкции самих ворот.

Самостоятельно открывается створка поле закрытия — неверные настройки работы привода.

Вибрация при открывании говорит о расслабленных метизах, которые нужно проверить и закрутить.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

• для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
• высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
• если подъем низкий, барабан следует располагать сзади;
• в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
• вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
• в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
• для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы
Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
