Капитальный ремонт отопления в многоквартирном доме

Теплоснабжение многоквартирного дома

Существуют следующие способы теплоснабжения:

1. Установка теплопровода от центральных тепловых сетей.
2. Установка автономного теплового пункта.

Схема двухконтурной системы отопления.

Эти способы теплоснабжения одинаково эффективны, но наличие для нескольких многоквартирных домов индивидуального пункта теплоподачи с автономным отоплением намного удобнее. Так как значительно уменьшается расстояние между пунктом теплоподачи и самим потребителем, а значит, снижаются потери тепла по линии теплопередачи. Такой способ обогрева называется децентрализованным или автономным.

Автономное отопление и его преимущества:

1. При автономном обогреве помещения непосредственно источник теплоснабжения располагается на минимальном расстоянии от дома, что сокращает время подачи тепла и процент тепловых потерь, на основании чего получаются еще сокращения, связанные с затратами на содержание, сервисным обслуживанием и ремонтом теплосетей.
2. Так как пункт теплоподачи находится рядом, то и расходы на коммунальные услуги заметно снижаются.
3. Полная независимость от общего городского графика. Это означает, что всегда есть возможность подключить поквартирный обогрев при необходимости.
4. Каждый хозяин квартиры может установить оптимальную температуру в отопительной системе только для своего жилья, при этом есть возможность самостоятельно регулировать уровень подачи тепла.
5. Появляется отличная возможность установки системы теплого пола.
6. Наличие автономного пункта теплоподачи влияет на более низкую стоимость квартиры в новостройке.

Автономное отопление и его недостатки:

Схема отопления дома с использованием газового двухконтурного котла.

1. Для строительства автономной котельной требуется определенное место, и часто для этого выбирают двор многоэтажного дома.
2. Для газовой автономной котельной требуется дополнительная система отвода для отработавших газов.
3. Поскольку автономное отопление еще не является столь востребованным, то производство котельного оборудования пока не налажено. Значит, стоимость децентрализованной системы обогрева и ГВС остаются высокими.

Самым лучшим вариантом автономного поквартирного обогрева является отопление с запиткой от центрального газопровода или через сеть электропитания, которое полностью зависит от вида котла. В квартирах практичнее всего использовать настенные котлы для обогрева жилья, которые, в свою очередь, делятся на газовые и электрические.

Монтаж как высший пилотаж

• сварочный аппарат;
• нож либо ножницы по металлу;
• газовые ключи;
• рожковый ключ.

Обвязка котла — первостепенный этап монтирования лучевой системы здания. Присоединив к источнику подающего тепла требуемое количество труб, нужно поставить на этажах коллекторы, зафиксировав их в шкафах. Специалисты советуют присоединять к одному коллектору меньше десятка отопительных приборов. Подающий коллектор размещают наверху, а внизу можно расположить обратный. Заниматься прокладыванием труб нужно с первого коллектора. Трубы разместились в стяжке пола — требуется воздухоотводчик, причем на всяком теплообменнике. Идентичное устройство собирается и на коллекторе. После собирают и фиксируют стояки (прямые и обратные), используя в этих целях разного рода ответвления труб — тройники, угольники.

Это нужно, чтобы провести отводные трубы к отопительным радиаторам.

Чтобы монтировать было просто, трубопроводы (их наличие предполагает схема линейного отопления) и подводки к теплообменникам отмечают цветными наклейками. При работе в трубы могут попасть пыль и грязь. Во избежание этого их концы стоит закрыть тряпками либо другим бросовым материалом.

Если хозяева прикупили для личной системы отопления современные металлопластиковые трубы, то сборку этих труб нужно производить, применяя неразборные соединения. Они есть на крепких пресс-фитингах. Также присутствуют на фитингах, у которых — надвижные гильзы.

Объединять разводки трубных линий из полипропиленового и медного материала желательно сваркой.

Фитинги следует аккуратно укрыть фольгой — это защитит их от внешних повреждений. Данный этап предшествует бетонной стяжке, которую создают после всей сборки системы.

Теплообменники объединяют с трубами тоже с помощью фитингов, но уже разборного плана. Используются угловые и прямые фитинги, иногда их называют «американками». В дальнейшем такие приспособления обеспечат свободное снятие отопительного прибора. Перед разборными фитингами стоит закрепить шаровые краны. Это позволит хозяину снимать и промывать теплообменник.

По желанию система лучевого отопления производится с монтажом специальных термостатических вентилей. Они позволят снижать либо увеличивать имеющуюся в комнатах температуру.

Расчет отопительного коллектора

Чтобы обеспечить равновесие и устойчивую работу отопительной системы, все ее элементы должны соответствовать друг к другу по своей пропускной способности. Последняя зависит от правильно подобранного сечения труб.

На этом принципе основан расчет коллектора. Он должен иметь величину поперечного сечения, равную или допустимо большую суммы площадей сечений всех отводящих веток. Размер сечения сборной гребенки должен быть не меньше суммы площадей подводящих трубопроводов.

Это условие описывается данной формулой:

S = S, + S,, + S. + … + Sn

• S — площадь сечения коллектора или гребенки;
• S, … — Sn — площади сечений исходящих или входящих веток.

Формула расчета площади сечения

За основу берется формула вычисления площади круга, а в данном случае — сечения коллектора (гребенки). Сумма площадей сечений отходящих труб и дает нужный результат — величину отопительного коллектора.

Sколл = π × Dколл²/4, тогда формула расчета принимает вид:

π × Dколл²/4 = π × d,²/4 + π × d,,²/4 + π × d. ²/4 + …+ π × dn²/4,

• Dколл — диаметр коллектора;
• π — число Пи;
• d, — dn – внутренние диаметры отводящих веток.

Чтобы упростить формулу, надо сократить число пи и взять все под корень квадратный:

Dколл = 2 × √ (d,²/4 + d,,²/4 + d. ²/4 +…+dn²/4).

По этой формуле можно рассчитать коллектор любой сложности и конфигурации. В случае, если все отходящие ветки отопления имеют одинаковый диаметр, формула принимает следующий вид:

Dколл = 2 × √ (dобщ²/4 × N),

• N — количество отводящих от гребенки труб;
• dобщ – диаметр каждой отводящей трубы.

Если при расчете получается дробное число, его следует округлять в большую сторону. Это нужно для того, чтобы не произошло заужение сечения коллектора и снижение мощности системы.

Дополнительные требования к конструкции коллектора

При расчете всех параметров коллектора должны выполняться два условия: расстояние между входной и выходной группами веток равно шести диаметрам, а отводы отопительных контуров удалены друг от друга на три размера.

Схема подключения коллектора в систему отопления коттеджа.

Особенности лучевой разводки

Все системы обогрева производятся с одной целью – отопить помещение, то есть возобновить тепло, которого недостаёт в доме вследствие температурной разницы внутри и снаружи (на улице).

Вариантов объединения всех обогревательных устройств всего два:

1. Тройниковое подсоединение.
2. Лучевая разводка системы отопления (коллекторное подключение). В данном случае к каждому устройству при помощи коллектора подводят отдельную пару труб для прямой и обратной подачи теплового носителя.

Первый вариант трубопроводной системы бюджетный. Однако из-за особого соединения труб и подключения к одному стояку, при необходимости монтажа батареи либо отдельного участка, систему придётся отключать целиком и сливать жидкость.

Конечно, можно докупить байпасы и запорную арматуру, но стоить установка будет уже намного дороже.

Как правило, классическая разводка трубопровода по периметру является открытой. Веерные системы обогрева в основном располагаются в стенах либо в полу, ведь много труб, лежащих на конструкции, не совсем привлекательно смотрятся в интерьере.

Установка скрытого типа хорошо смотрится в любом помещении. Ведь на виду остаются только отопительные батареи.

Коллекторно-лучевая система отопления стоит не дёшево по сравнению с периметральным устройством системы. Однако преимущество такого монтажа в том, что тёплая жидкость будет распространяться во все точки сразу и равномерно прогревать помещения.

Коллекторная система отопления дома

Плюсы и минусы коллекторной системы отопления

Ознакомиться со всеми достоинствами и недостатками этой обогревательной системы нужно заранее.

Недостатки веерной разводки труб:

1. Можно назвать лишь один веский аргумент против – лучевая система имеет множество элементов в своей конструкции. В том числе труб. Кроме того в ней используется много соединяющих элементов.
2. Большое количество деталей в этой системе может отразиться на немалых затратах на ремонтные работы. Классическая отопительная система стоит меньше и более дешёвая в ремонте.

Требуется очень ответственно подходить к подключению всех приборов отопления веерной схемы, потому что ошибки могут стать причиной частых поломок системы в целом.

На фоне достоинств лучевой системы обогрева недостатки теряют свой вес. Ведь за минимальные сроки качественно смонтированная система обязательно окупит свою установку. Кроме того в ней есть и множество полезных функций.

Достоинства:

1. Веерная система позволяет налаживать отопление отдельно в каждой комнате. Таким образом, тепло в помещениях будет распределяться эффективнее, а энергоносители будут экономится.
2. При монтаже лучевой системы отопления у вас есть доступ к соединениям труб, вы можете вовремя выявить и устранить неполадки.
3. Трубы классической отопительной системы спрятать довольно сложно. При веерной разводке трубы скрыты в стенах или в поле. Если монтаж качественный и правильный, то элементы не будут заметны глазу.

Верно составленная схема лучевой системы отопления даёт возможность рационально распределять тепло по всех площади дома.

Опрессовка системы отопления

Некоторые мероприятия, например, опрессовка, позволяют своевременно выявить неисправности. Для начала обсудим, что такое опрессовка системы отопления. Под этим термином подразумевают комплекс действий, направленных на контроль состояния отопительного оборудования и его пригодности к эксплуатации.

С этой целью специально создается избыточное давление, которое максимально приближают к предельному. Последнее определяется расчетным путем. Далее имитируют гидравлический удар, который может возникнуть в системе в любой момент.

Опрессовку необходимо проводить:

• по завершении монтажа во время сдачи системы в эксплуатацию;
• после ремонта отопительных приборов;
• в случае замены части трубопровода;
• при подготовке к отопительному сезону.

Стоит упомянуть, как проводится опрессовка системы отопления в многоквартирном доме. Этот процесс состоит из нескольких этапов:

1. Наполнение системы водой.
2. Повышение в ней давления.
3. Контроль показателей приборов, которые измеряют давление.
4. Осмотр на предмет наличия течи.
5. Устранение неполадок в случае обнаружения.
6. Составление акта о проведение опрессовки.
7. Наполнение системы водой.

Проводит опрессовку предприятие, учреждение или организация, эксплуатирующие систему отопления.

Для чего промывается система отопления

На стенках системы собирается накипь, которая может вызвать проблемы в работе оборудования. В частности, она приводит к износу труб и уменьшению теплоотдачи. Предотвратить негативные последствия призвана промывка системы отопления в многоквартирном доме.

Батареи и горизонтальные участки труб из-за медленного движения теплоносителя через какое-то время заиливаются. Без промывки снижается скорость циркуляции воды, а механический износ труб и арматуры наоборот ускоряется.

В многоквартирных домах промывка проводится в случае обнаружения недогрева отдельных батарей.

Важно знать не только когда следует проводить данное мероприятие, но и как правильно промыть систему отопления. Так, необходимо учитывать следующие условия:

• для промывки можно использовать водопроводную, техническую или сетевую воду;
• процедуру нужно проводить до тех пор, пока вода не посветлеет и из нее не станет выходить грязь, окалина и шлам;
• в открытой системе следует сначала сделать промывку, потом дезинфекцию и еще одну промывку. Это повторяется до тех пор, пока вода не будет соответствовать питьевым нормам.

Нормативные документы предписывают ежегодное проведение данной процедуры.

Разные способы промывки

Выделяют несколько способов промывки системы отопления дома:

1. Механический. Главная его цель – очистка радиаторов от грязи и внутренней поверхности контура от накипи. Повысить эффективность позволит предварительный демонтаж батарей и прочистка радиаторов и труб.
2. Гидродинамический. Для проведения процедуры понадобится специальное оборудование. Вода подается не из крана через шланг, а с помощью насоса под высоким давлением. Это позволяет быстро справиться с грязевыми и солевыми отложениями.
3. Химический. Во избежание механического вмешательства используют химические соединения/растворы. Демонтаж радиаторов необязателен. Такой метод подойдет, если нужно восстановить работоспособность отопительной системы, которая эксплуатировалась десятилетиями, а также когда необходимо удалить отложения из стальных труб.
4. Гидропневматический. Суть этого способа заключается в подаче воздуха внутрь отопительного контура под высоким давлением. Достигается такая цель путем использования компрессора.
5. Электрогидроимпульсный. В основе работы метода лежит использование энергии электрического импульса. Она направлена на разрушение солей, осевших на стенках трубопровода. Сами трубы никакому воздействию не подвергаются.

Основные требования к размещению настенного отопительного прибора

Помещение, где будет располагаться настенный газовый или электрический котел, должно соответствовать определенным нормам и требованиям. Благодаря некоторым особенностям, как и самому виду топлива, более сложные условия для размещения и установки предусмотрены для газового оборудования. Соблюдение всех несложных правил позволит не только поддерживать комфортную температуру в квартире в холодное время года, но и предоставит определенную безопасность в будущем.

1. Площадь помещения должна быть не менее 4 м² при высоте потолков от 2,5 м и выше и входной двери не менее 80 см в ширину.
2. В данном помещении должно быть хотя бы одно окно, предназначенное для естественного освещения.
3. Запрещается располагать на расстоянии 30 см от настенного котла другое газовое или электрическое оборудование.
4. При установке настенного газового оборудования требуется специальная вентиляция, а непосредственно между котлом и стеной должен быть установлен несгораемый материал.

Монтаж настенного газового или электрического котла:

1. Основные отличия в установке настенного газового котла от электрического оборудования заключаются в определенных требованиях, куда входит наличие специального дымохода и системы вентиляции.
2. Для настенного электрического котла требуется только отдельное подключение к системе водоснабжения и слива.
3. Чтобы установить настенный котел обогрева, следует выбрать достаточно крепкую несущую стену в квартире.
4. Перед началом монтажных работ необходимо выбрать оптимальную высоту для расположения котла и сделать там соответствующие отметки (в этом случае рекомендуется высота 1,0-1,6 м от уровня пола), после чего следует закрепить на этом месте монтажные планки.
5. Если установка котла проводится самостоятельно, то следует неукоснительно придерживаться монтажных схем и указаний от производителя, которые содержатся в прилагаемой к оборудованию инструкции.
6. В зависимости от вида устанавливаемых труб можно применять разные способы присоединения: муфтовое, резьбовое, фланцевое. Также можно использовать обжимные фитинги и метод холодной сварки.

Зная, с чего начинать и как правильно устанавливать оборудование для индивидуального отопления квартиры в многоэтажном доме, можно потратить меньше личного времени, сократить расходы на оборудование и систему обогрева. Главное — во время проведения работ придерживаться определенных норм и правил по монтажу и обслуживанию отопительного оборудования. В противном случае в дальнейшей эксплуатации приборов можно столкнуться с протечками, замерзанием теплоносителя и частыми поломками оборудования.

Нормативная база

Обеспечение оптимального теплового режима в помещении базируется на нескольких нормативных документах. Вот наиболее важные из них:

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам: +7 (499) 938-53-75 Москва; +7 (812) 425-62-06 Санкт-Петербург; +7 (800) 350-31-96 Бесплатный звонок для всей России

• ФЗ от 07.12.11 № 416-ФЗ в ст. 7 (глава №3) фиксирует общие положения правил, на основании которых регламентируется тепловой режим в зданиях.
• Правительственное Постановление №354, принятое 06.05.11. Утвержденные им «Правила предоставления коммунальных услуг» фиксируют нормативы подачи тепловой энергии владельцам и пользователям жилой недвижимости и помещений в многоквартирных домах.

Составные части централизованной системы отопления

Она состоит из нескольких основных структурных элементов, которые зависят друг от друга и функционируют как единое целое.

Первый из них – источник тепла. Это могут быть котельные или теплоэнергоцентрали, в которых происходит нагревание теплоносителя. Они отличаются друг от друга тем, что нагрев воды, которая впоследствии передается потребителю для отопления помещений, осуществляется разными способами.

В котельных она нагревается сразу, а в ТЭЦ она сначала переводится в состояние пара, и этот пар используется для получения энергии. Эту энергию применяют уже для нагрева воды, которая направляется в систему труб.

Следующий элемент – теплосети. Представляют собой обширный трубопровод, по которому осуществляется транспортировка горячей воды к потребителю и возврат отработанного теплоносителя к источнику тепла.

Чаще всего состоит из стальных труб большого диаметра, от 1000 до 1400 мм. Теплосети могут быть проложены как под землей, так и на поверхности, с обязательной теплоизоляцией.

Потребители тепла – радиаторы, расположенные непосредственно в многоквартирных домах и иных зданиях.

Роль управляющей компании в домах с поквартирным отоплением

За централизованное отопление отвечает управляющая компания (Постановление Госстроя РФ №170 от 27 сентября 2003 года) и в некоторых случаях ресурсоснабжающая организация. За поквартирное отопление – управляющая компания и сам собственник.

При поквартирном отоплении управляющая компания по-прежнему продолжает выставлять жителям квитанции, принимать показания счетчиков тепла, начислять оплаты и производить перерасчеты. Все эти процессы можно автоматизировать при помощи программы для ЖКХ. Расчеты реализованы по Постановлению Правительства 354. Показания счетчиков можно принимать при помощи автоматического сервиса.

Дата обновления материала: октябрь 2019.

Вам также может быть интересно: Общедомовое имущество ЖКХ Поверка счетчиков (приборов учета ЖКХ) Чем отличаются коммунальные и жилищные услуги

Дополнительные продукты ЖКХ:

• Программа 1C: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК
• Сайт с личными кабинетами для жильцов 1С: Сайт ЖКХ
• Мобильное приложение ЖКХ: Личный кабинет

Классификация систем централизованного отопления

Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.

По режиму потребления тепловой энергии

• сезонные. обеспечение теплом требуется только в холодный период года;
• круглогодичные. нуждающиеся в постоянном теплоснабжении.

По виду используемого теплоносителя

• водяные – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
• воздушные – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

Рисунок 2 – Воздушная схема отопления и вентиляции зданий

паровые – считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).

По способу подключения отопительной системы к теплоснабжающей

независимые. в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

Рисунок 3 – Независимая система централизованного отопления

зависимые. в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям (см. рисунок 1).

По способу присоединения к системе теплоснабжения горячего водоснабжения

открытые. горячая вода забирается непосредственно из теплосети;

Рисунок 4 – Открытая система отопления

закрытые. в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.

Рисунок 5 – Закрытая система центрального отопления

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

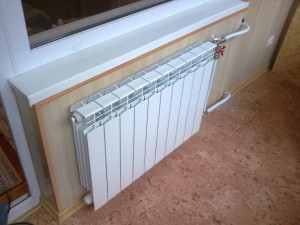

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.
