Система отопления в двухэтажном частном доме схема от газового котла

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Варианты отопления загородного дома с газом

Для реализации процесса зачастую используется специальное оборудование, котел может быть с открытой камерой, в этом случае, для сгорания природного топлива в него затягивается воздух из помещения.

Продукты сгорания выходят через дымоходы, но некоторые их остатки будут находиться в бытовом помещении, которое я бы советовал оборудовать принудительной вентиляцией. Положительной стороной этого оборудования и теплоносителя для системы отопления загородного дома можно смело считать естественную тягу, для хорошего функционирования электричество не потребуется.

Не менее эффективным считается котел с закрытой камерой, рабочий резервуар не сообщается с воздухом в помещении. Но из-за отсутствия тяги необходим специальный привод, которые будет нагнетать поток для вывода продуктов сгорания в дымоход, такое оборудование зачастую зависит от электроснабжения.

Варианты газового отопления

Газ может подаваться потребителю в двух типах:

1. С использованием централизованной магистрали.
2. Посредством дозаправки емкостей для хранения, расположенных в помещении либо на территории постройки (баллоны или газгольдеры).

В первом варианте за давлением в системе следит распределительное устройство, работающее с магистралью и трубопроводом потребителя. После чего топливо поступает к теплогенератору, что обеспечивает автономное газовое отопление загородного дома. Во втором типе снабжения природным ресурсом устанавливается специальный редуктор, который отвечает за выравнивание подачи газа между емкостью и точкой сгорания.

Отопление газгольдером

Установка такого массивного оборудования потребует достаточно затрат на первых этапах монтажа отопления в загородном доме, со временем приспособление начнет окупаться, ведь газ считается самым экономичным.

Газгольдеры отлично подходят для тех районов, где линия трубопровода подачи природного топлива не проведена или находится далеко, я достаточно часто встречал это в пригороде. Не стоит забывать об обязательном оснащении такого оборудования, сюда входит:

1. Клапан аварийного сброса давления.
2. Редуктор.
3. Клапан для заправки.
4. Кран для удаления конденсата из емкости.
5. Манометр и датчик уровня топлива.

Достаточно распространены продажи б/у газгольдеров, я не советую приобретать такое оборудование, ведь зачастую восстанавливаются исключительно наружные стенки, а внутренние составляющие повреждены на 50% ржавчиной

Не менее важно перед установкой приспособления продумать подъезд специального транспорта для дозаправки емкости, этот нюанс лучше решать на стадии планирования месторасположения приспособления

Отопление сжиженным газом

Хотелось бы заметить то, что без должного утепления и антифриза для системы отопления загородного дома метод использования баллонов со сжиженным газом будет невыгодным. Применять такой альтернативный тип снабжения оборудования будет накладно, если площадь постройки превышает 200 кв. м.

Небольшие жилые объекты до 70 кв. м. получится достаточно продуктивно обслужить одним баллоном на 50 литров, с учетом погоды за окном его хватит от 2 до 7 суток. Поэтому на замену нужно обязательно иметь несколько емкостей, чтобы не получить впоследствии перебои в обогреве дома.

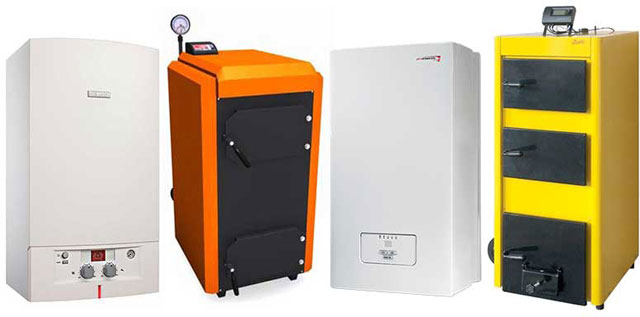

Отопительные котлы

Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.

Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:

• При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
• Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.

Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:

• Дровяные котлы;
• Пеллетные котлы;
• Угольные котлы;
• Дизельные котлы;
• Электрические отопительные устройства.

Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:

1. Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
2. Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
3. Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
4. Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
5. В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.

Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.

Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.

Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Трубы для отопительной системы

Перед тем, как сделать отопление самостоятельно, нужно подобрать еще и подходящие трубы. Лучше всего себя проявили полипропиленовые трубы, армированные тонким алюминиевым слоем.

Ключевые достоинства данного материала выглядят так:

1. Низкая стоимость. Полипропиленовые трубы с алюминиевой фольгой обходятся в несколько раз дешевле изделий из нержавейки, не говоря уже о медных трубах, стоимость которых настолько высока, что целесообразность их использования в частном домостроительстве можно поставить под большой вопрос.
2. Простые и надежные соединения. Рассматриваемый вид труб соединяется не требующими обслуживания фитингами, прочность которых сопоставима с прочностью цельной трубы. К тому же, эти соединения можно смело укладывать в штробы или прямо в стяжку.
3. Прочность и устойчивость к температурным перепадам. В автономных отопительных системах температура редко превышает 75 градусов, а величина давления практически никогда не достигает 2,5 атмосфер. При таких параметрах армированные алюминием полипропиленовые трубы отлично работают на протяжении всего срока службы.

Также стоит отметить, что данные трубы характеризуются сравнительно небольшим температурным расширением. Так, обычный полипропилен при нагреве на 50 градусов расширяется на 6,5 мм – но если в трубе присутствует слой алюминиевой фольги, то расширение уменьшается до 1,5 мм на метр. Впрочем, это все равно немало, поэтому при прокладке длинных непрерывных участков магистраль используются компенсаторы, предназначенные для защиты трубы от деформации. Подобные моменты нужно обязательно учитывать – без знания того, как правильно провести отопление в частном доме, создать надежную систему не получится.

Распространенные варианты подключения

Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:

• простая схема без регуляции;
• «ленинградка» с возможностью отключения отдельных радиаторов.

По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.

Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)

Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.

Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненужные радиаторы без изменения функциональных качеств всей системы в целом (+)

«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.

Комплектация и монтаж оборудования

• насос циркуляционного типа;
• газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
• расширительный бак;
• трубы 20 мм и 25 мм;
• переходники, прокладки, заглушки;
• комплект радиаторов;
• краны Маевского.

Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.

В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор

Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.

Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

• минимизация периметра труб;
• экономия на элементах системы;
• быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Особенности водяного отопления: требования к системе

Доминирование водяного отопления в частном секторе объясняется его достоинствами:

• Надежностью системы. Процесс идеально прост и отлажен: нагретая от котла вода циркулирует в трубах по замкнутому контуру, отдает тепло и возвращается обратно.
• Теплоемкостью (и теплоотдачей) воды. Она достаточна, чтобы эффективно и равномерно обогревать жилой дом. Остальные теплоносители (в том числе и антифризы) обладают худшими показателями.
• Дешевизной. Вода — дешевый и экологичный теплоноситель.

Недостатками можно считать:

Если из крана течет вода, система не завоздушенаИсточник binbank-info.ru

Прежде, чем вода побежит по трубам, отдавая тепло и поднимая настроение, ее необходимо нагреть. Способ нагрева (вид отопления) выбирается, исходя из нескольких критериев:

• Доступность топлива (его цена и возможность бесперебойного получения).
• Затраты на монтаж системы (стоимость работы, оборудования и материалов).
• Затраты на обслуживание и ремонт.

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека.
Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна.
Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно.
Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый.

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

• Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
• Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
• Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
• Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.
