Подключение варочной панели к электросети: выбор схемы и реализация проекта

Выполняем заземление

Необходимость в заземлении объясняется большой мощностью кухонного электроприбора. Его выполнение возможно, во-первых, при использовании имеющегося общего заземления строения жилища. С этой целью следует обратиться в ЖЭК для подтверждения информации о подключении распределительного щитка собственных квадратных метров к домовому заземлению.

При подтверждении данной информации электропровод земли должен быть подсоединен к заземлению щита распределения, который представляет собой наиболее толстый электропровод, который в свою очередь подсоединен к щитовому корпусу болтом.

При отсутствии домового заземления в собственном доме или при расположении квартиры на первом этаже, заземление может быть оборудовано самостоятельно. Для этого в землю вбивают три прута, соединяемые металлической лентой, к которой крепится проволока из стали. Ее прокладка осуществляется в дом, где подсоединяется электропровод земли.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки

Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных

• Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
• Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
• Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

• К третьему фаза.
• К пятому — нейтраль. Провод синего или голубого цвета.
• К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Особенности подключения

Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю.

После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.

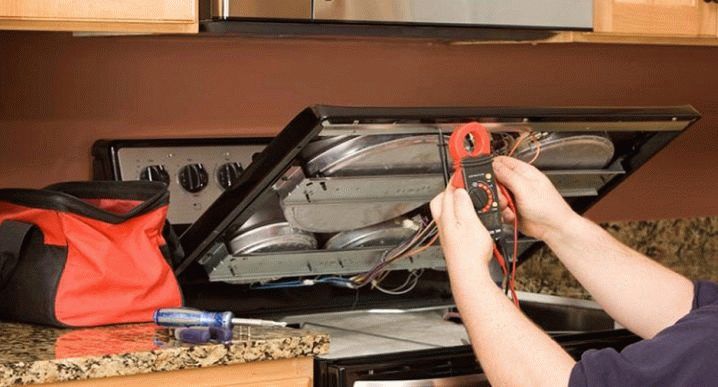

Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими.

Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.

В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО.

Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

• наличие общего контура заземления;
• его отсутствие.

В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.

Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту.

Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель.

Это можно сделать несколькими способами.

Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.

Главное – не ошибиться с маркой и мощностью провода, дабы не нарушить баланс всей системы.

О том, как правильно подключить электроплиту, смотрите в следующем видео.

Кабель для электроплиты

Электрическая плита уже давно является одним из наиболее важных элементов на кухне для любой хозяйки. В этом нет ничего удивительного по причине того, что именно благодаря данному типу техники представляется возможным готовить вкусную и полезную пищу для себя и своей семьи. Но несмотря на использование такого устройства, многие даже не задумываются о том, какие именно элементы обеспечивают качественную работу этой вещи.

Одним из них является кабель для электроплиты, который снабжает ее электрической энергией. Характеристики электропроводки очень важны, ведь если электроплита еще и с духовкой, то она должен выдерживать большие нагрузки.

Требования к подключению электроплиты

Практически все электроплиты в независимости от разнообразия моделей и марок подключаются одинаково. Несущественна разница при включении электроплит на 220 и 380 В.

Основные требования:

• Необходимость прокладки отдельной электропроводной линии с использованием медного многожильного провода сечением от 6 мм для выдерживания значительных нагрузок;
• Снабжение линии вспомогательным автоматическим предохранителем в щитке мощностью от 25 до 40 А. При этом автоматическое устройство должно иметь параметр силы тока больше, чем этот же параметр электроплиты на 1 номинал для предотвращения критических нагрузок;
• Снабжение электролинии подсоединения дифференциальным автоматическим устройством либо аварийного отключения;
• Правильное включение производится напрямую при отсутствии комплектации силовым кабелем – тогда проводка протягивается от автоматического предохранителя к электроплите без дополнительных подсоединений, надежно и безопасно через клеммы для выдерживания больших нагрузок – это соединение не разъемно и обесточивание электроплиты осуществляется при отключении автомата, или через специально предназначенную для этого силовую розетку – при этом необходимо подведение заземления;
• Учитываются параметры – фаза, ноль и заземление.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно  озаботиться его выбором, обращая основное внимание на марку и сечение. Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения,  необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции.  Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через  время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели  для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

• Высота вентиляционных зазоров должна составлять примерно 6-10см;
• Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
• Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него.  Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Какой кабель использовать в квартире

Для создания линии питания применяют кабель, хорошо защищенный от неблагоприятных внешних воздействий. Проводящая жила должна пропускать сильный ток без лишних потерь и сильного перегрева. Ниже рассмотрены последовательно основные требования к продукции этой категории.

Выбор материала изоляции

В типовой ситуации подразумевается прокладка питающей сети в штробе. Это небольшое углубление в бетонной или кирпичной стене обеспечивает надежную защиту от механических воздействий. Одновременно предотвращаются опасные ситуации при возникновении короткого замыкания. Такие линии создают стандартным кабелем ВВП.

В обозначении продукции этой категории зашифрованы важные характеристики:

• ВВ – общая и раздельные оболочки созданы из пластика (поливинилхлорида);
• П – плоское исполнение;
• Г – без дополнительного усиления;
• Б – бронирование из стальных лент;
• нг – наличие в полимерных покрытиях добавок, уменьшающих горючесть.

Если провода для электрической плиты устанавливают открыто, применяют специальный кабель с тканевым или утолщенным пластиковым внешним слоем.

Линию в стиле «ретро» монтируют на фарфоровых изоляторах

Сложнее всего реализовать подобный проект в деревянном объекте недвижимости. Здесь силовые линии прокладывают в металлических трубах. Общие затраты возрастут. Но такая термостойкая конструкция обеспечит максимальный уровень защищенности, предотвратит обоснованные претензии проверяющих органов.

Выбор количества жил

Обязательно следует проверить трассу по всей протяженности. Производители указывают минимальный диаметр изгиба в сопроводительной документации. Кабель для подключения выходных клемм электроплиты к розетке выбирают многожильный. Такое решение поможет сохранить целостность токопроводящей цепи на протяжении длительного срока эксплуатации. Внутренняя проводка находится в стационарном положении, поэтому вполне подойдет одножильный вариант.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
3. Электролобзик.
4. Монтажный шприц с силиконом.
5. Кабель.
6. Вилка.
7. Плоскогубцы, бокорезы.
8. Набор отвёрток и гаечных ключей.
9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия
	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.
	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панель

Виды проводов

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
2. Тип сети в доме: однофазная (220В) или трехфазная (380В).От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

Для подбора сечения кабеля для варочной панели вы можете воспользоваться таблицей 1.Таблица 1.

Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.Сечение жилы, мм2 Однофазная сеть (220В) Трехфазная сеть (380В)

Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
1.5	4.1	19	10.5	16
2.5	5.9	27	16.5	25
4	8.3	38	19.8	30
6	10.1	46	26.4	40
10	15.4	70	33	50
16	18.7	85	49.5	75
25	25.3	115	59.4	90
35	29.7	135	75.9	115

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты. Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

Подключение через клеммную колодку

Такое подключение осуществляется в двух случаях:

• если соединительный кабель варочной панели или духового шкафа не имеют вилки;
• если в качестве элемента подключения к сети на самом устройстве установлена клеммная колодка.

На рисунке 4 оба этих случая изображены в схематической форме.

Варианты подключения кабеля к панели и духовой печи

В последнем случае для подключения соедините кабелем две клеммные колодки: самого устройства и линейную, а сам кабель не входит в комплект поставки устройства и приобретается отдельно.

Данный вариант трудоемок в реализации, но не ограничивает расстояние между шкафом/варочной панелью и точкой вывода силового кабеля, а также позволяет очень точно подобрать длину кабеля подключения и избежать образования петель.

Чаще всего функции линейной клеммной колодки выполняет так называемая барьерная колодка.

Один из вариантов исполнения барьерной колодки

Свое название данная разновидность клеммника получила из-за наличия выступа-барьера, разделяющего крепежные компоненты входной и выходной сторон устройства.

Колодка может устанавливаться открыто на стене или же монтироваться внутри разделочной коробки, для чего в ней предусмотрены соответствующие крепежные отверстия под винты или шурупы.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

• наличие общего заземляющего контура;
• отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

• возможность использования в комнатах с высоким уровнем влажности;
• приемлемая цена;
• отличные показатели гибкости;
• разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
• оснащение двойной изоляцией;
• возможность применения в электрических приборах с повышенной вибрацией.
