Подключение варочной панели к электросети

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

1. Защитное заземление.
2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники

Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике

Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

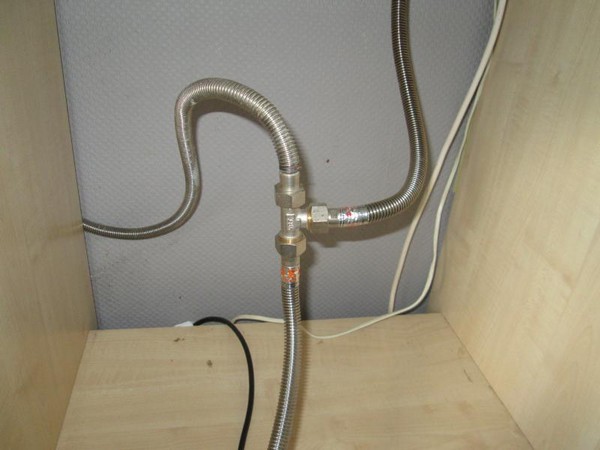

Для присоединения устройств к газу применяют два вида соединений:

• плотная стальная или медная трубка;
• эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Принцип работы

Схема индукционной плиты не такая уж и сложная, если перед использованием изделия разобраться с тем, как оно функционирует. Работа агрегата построена на электромагнитных импульсах – механизме протекания тока при изменении общего магнитного потока. По своему принципу работы изделие очень похоже на классический трансформатор. Мощная катушка индукционного типа спрятана под стеклокерамической поверхностью. В нормальных условиях механизм взаимодействует с током частотой от 20 до 200 кГц. В качестве первичной обмотки используется катушка, а вторичной является посуда, которую пользователь устанавливает сверху на конфорку.

Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Стеклокерамическая поверхность изделия хорошо накаляется, но исключительно от посуды, а не от встроенных механизмов.

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

• Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
• Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
• С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Инструкция подключения к трехфазной сети 380 В

Проверьте клеммную панель на наличие перемычек. Если между первым, вторым и третьим контактами они есть – снимите. Дальнейший порядок действий:

1. Перед началом убедитесь в правильности провода, а именно действительно ли он состоит из трех фаз. Для трехфазного подключения он должен состоять из пяти медных проводников.
2. Его подключение происходит следующим образом: фазный кабель для индукционной плиты остается без изменений и соединяется с фазой поочередно, а на нейтрали устанавливается перемычка.
3. Следующий этап – подключение вилки. Определите особенности выбранного вами варианта, а мы расскажем о наиболее популярном. В нашем случае нейтраль находится вверху, земля расположена внизу, а фазы, соответственно, посередине. Во время процедуры совмещения вилки с проводом сохраняйте ту же последовательность.
4. Если ваша техника имеет шнур, состоящий из четырех проводников, то один из фазовых проводов не используется. Не забывайте следить, чтобы в дальнейшем он совсем не применялся.

Все готово к безопасному использованию варочной панели.

Можно ли обмануть индукционную плиту?

Если хозяйка столкнулась с тем, что индукционная панель не распознает турку, хотя ко дну посудины магнит пристает, дело может быть в недостаточно большом диаметре дна. Что делать? Возьмите на заметку небольшую хитрость: если взять 2-3 маленькие турки и разместить их на одной конфорке, электроплитка их распознает и заработает.

Желательно купить новый посудный комплект, но если такой возможности нет, обратите внимание на специальные диски. На них еда греется немного хуже, зато можно использовать любые кастрюльки и сковородки

Индукционная плита − современное изобретение, отличающееся безопасностью и быстротой приготовления пищи. Но она имеет и существенные недостатки в эксплуатации, которые можно решить путем приобретения специальной посуды или некоторыми хитростями. А если это не помогло и плита упорно отказывается работать, наши специалисты всегда к вашим услугам! Оформить заявку на вызов мастера для ремонта индукционной плиты можно по телефону8 или на нашем сайте.

Особенности

Несмотря на то что впервые такая плита появилась уже более четверти века тому назад, свое распространение она получила не так давно. Это связано с тем, что подобная техника в прошлом имела просто неподъемную для среднестатистического человека стоимость. На сегодняшний день цена индукционных панелей ненамного выше обычной стеклокерамики, а потому шанс встретить ее на обычной городской кухне достаточно высок.

Нагрев еды варочной панелью происходит за счет электромагнитного поля, которое воздействует на дно посуды, не затрагивая саму поверхность устройства. Сама вихревая магнитная индукция создается за счет медной катушки и электрического тока, который техника получает, будучи присоединенной к сети. У подобного метода есть множество преимуществ перед обычным электричеством или газовым нагревом.

• Скорость. По сравнению с другими видами плит, индукционная нагревает до кипения 1 литр воды всего за 4 минуты при помощи режима «быстрый нагрев». При этом расход электроэнергии остается на уровне обычной стеклокерамической поверхности.
• Безопасность. Так как на подобной панели нагревается лишь дно самой посуды, о такую поверхность практически невозможно обжечься. Этот параметр особенно актуален для тех семей, в которых есть маленькие дети или пожилые родители, плохо контролирующие свои движения.
• Удобство. На поверхность индукционной панели можно спокойно положить ложку для помешивания, прихватку и даже поставить тонкий стеклянный стакан с жидкостью. Ничего не нагреется и не загорится. Кусочки пищи, которые выпадут из посуды при активном помешивании, не пригорят и не задымят кухню.

Как у абсолютно любой бытовой техники, кроме преимуществ, у индукционной панели есть и свои недостатки. Об этом необходимо знать еще на этапе выбора устройства, чтобы не столкнуться с неприятными сюрпризами в дальнейшем.

• Цена. К сожалению, до сих пор цена на такие модели еще достаточно высока, и не любая семья может позволить себе такую покупку без взятия кредита или ссуды.
• Шум. Некоторым может доставлять ощутимое неудобство небольшое гудение, которое издает панель во время работы.
• Требования к посуде. Во-первых, посуда должна быть изготовлена из ферромагнитного материала. Во-вторых, ее диаметр должен быть больше 6 сантиметров. Ну и, наконец, посуду необходимо не только правильно покупать, но и ставить на панель. Если сковорода будет стоять не на отметке, то нагрев просто не начнется.
• Аккуратное обращение. Несмотря на то что толщина стеклокерамической индукционной панели достаточно большая, если уронить на нее тяжелую жаровню или полную сковороду с большой высоты, то можно повредить поверхность.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь.

В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом.

Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах.

Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

• Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
• Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

• правильно выбрать место и поверхность;
• установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

• выбрать розетку и установить ее;
• выполнить подключение электрического провода;
• подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную

Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

Силовая розетка

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр. После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

Клеммы подключения

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

1. Фазные выводы для подключения электропитания L1, L2 и L3.
2. Контакт для подключения рабочего нулевого проводника N.
3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей

Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать

На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
3. Электролобзик.
4. Монтажный шприц с силиконом.
5. Кабель.
6. Вилка.
7. Плоскогубцы, бокорезы.
8. Набор отвёрток и гаечных ключей.
9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия
	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.
	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панель

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

• для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
• для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

• контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
• количество контактов в розетке должно быть не меньше количества жил на проводе;
• после установки розетку необходимо надежно закрепить;
• розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
• нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
• после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.
