Как сооружается дренажная система вокруг дома своими руками?

Оборудование для подземного дренажа

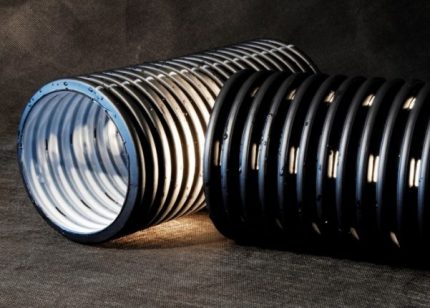

Для прокладки дренажной системы используются специальные трубы – дрены, изготовленные из ПВХ или полиэтилена. Они отличаются от других видов труб наличием небольших отверстий, расположенных на поверхности на одинаковом расстоянии друг от друга. Отверстия служат для проникновения грунтовой воды внутрь трубопровода.

Дрены производятся диаметром от 50 до 200 мм, что позволяет подобрать трубы под нужный размер отводных отверстий и обеспечить отвод необходимого объема жидкости

Важными элементами дренажной сети являются колодцы. Обычно в системе устанавливается несколько видов колодцев. На всех поворотных участках магистрали, а также в местах соединений монтируются ревизионные емкости.

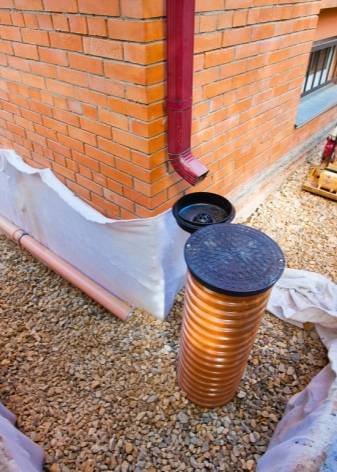

Поворотные колодцы нужны для периодического осмотра системы и при необходимости проведения очистных работ. Колодцы представляют собой емкости из пластика диаметром 315 или 400 мм. Их можно изготовить самостоятельно, используя пластиковые трубы необходимого диаметра.

Через поворотные колодцы легко производить очистку и промывку системы при засоре. Для этого нужно просто направить в трубу струю воды под большим напором

На участках, где из-за особенностей рельефа местности или по техническим причинам невозможно осуществить отвод воды в естественные водоемы, устанавливают водоприемные колодцы.

Они предназначены для сбора жидкости, которая в дальнейшем может быть использована для полива участка или других хозяйственных нужд. Чтобы поступающая вода не переливалась обратно в трубы, устанавливается обратный клапан.

Все трубы, по которым течет грунтовая вода, отводятся в один коллектор, который нередко используется и для сбора жидкости, поступающей из поверхностной дренажной сети

В грунтах, отличающихся высокой поглотительной способностью, устанавливаются фильтрационные колодцы. В данных конструкциях вместо дна предусмотрена специальная дренажная засыпка, через которую жидкость, пройдя предварительную очистку, уходит в землю.

Диаметр такого колодца составляет от полутора до двух метров. Конструкция может обслуживать дренажные системы, в которых объем поступающей жидкости не превышает 1.5 м2 в сутки.

Виды конструкций

Дренирование имеет несколько видов. Если рассматривать поверхностный тип, то можно выделить:

• линейную систему;
• точечную систему.

Дренажное линейное водоотведение предназначено для сбора излишней влаги с поверхности земли и вывода ее за пределы участка. Оно не позволяет разрушаться покрытию дорожек и защищает верхние слои почвы от вымывания. Обустройство дренажной канавы предполагает уклон:

• 0,003 для большинства почв;
• 0,002 для глинистых участков.

Система тщательно проектируется, так как проходит через места, где обычно «стоит» вода. Слив осуществляется в естественные или искусственные водоприемники.

Точечное водоотведение может быть открытого и закрытого типов. Монтаж дренажной системы не требует предварительного планирование и довольно прост, поэтому сделать его можно самостоятельно. Дренирование представляет собой каналы, размещенные в местах наибольшего скопления воды в самых нижних точках территории.

По теме: Как рассчитать уклон дренажной трубы на 1 метр. Инструкция с примерами

При обустройстве по открытому типу каналы имеют следующие характеристики:

• наклон около 30 градусов;
• ширина 1,5 метров;
• глубина 70 сантиметров.

Устройство точечного дренажного канала закрытого типа предполагает закладку в траншеи бетонных или пластмассовых лотков, защищенных решетками. Это препятствует попаданию в траншею мусора и уменьшению его пропускной способности.

Глубинное дренирование подразделяется на несколько видов:

• пристенное;
• кольцевое;
• пластовое;
• систематическое;
• лучевое.

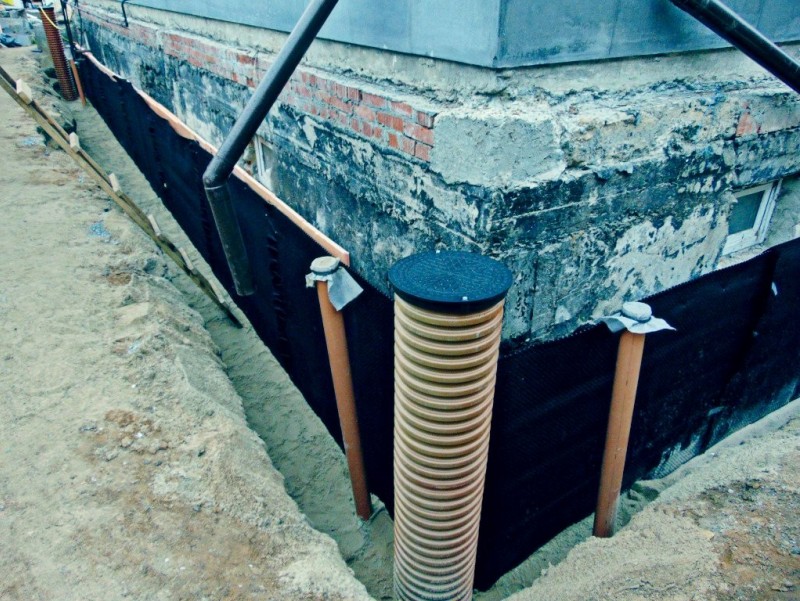

Устройство пристенного дренажа осуществляется с помощью труб, а сама система применяется в основном для защиты подвалов от влаги и в качестве профилактики.

Кольцевой дренаж располагается по периметру дома в некотором отдалении от фундамента. Сеть актуальна в случае количественного превосходства песчаных грунтов и наличия напорных подземных вод. Дренажные работы такого водоотвода могут осуществляться уже по факту окончания строительства дома.

Пластовая система монтируется только параллельно с закладкой фундамента. Она является одной из самых сложных, но при этом и эффективных, так как успешно справляется со всеми видами излишней влаги.

Систематическое дренирование применяется на больших территориях, а лучевое будет идеальным вариантом для зон, плотно засаженных деревьями. Оно не повреждает прикорневую систему и часто используется в городских и частных парках.

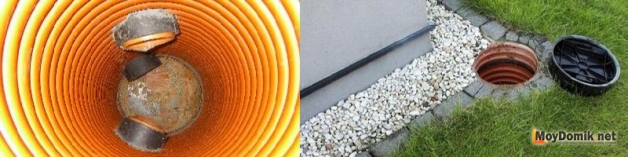

Смотровой и сборный колодцы

Как показывает опыт, «правильный» смотровой колодец гарантирует эффективный дренаж вокруг дома. Устройство предназначено для обслуживания и периодической чистки системы, без которой она быстро засоряется и приходит в полную негодность. Можно купить готовый элемент в магазине или сделать его самостоятельно из отрезка пластиковой трубы подходящего диаметра. Колодец должен быть достаточно большим, чтобы человек мог опустить в него руку для очистки сооружения.

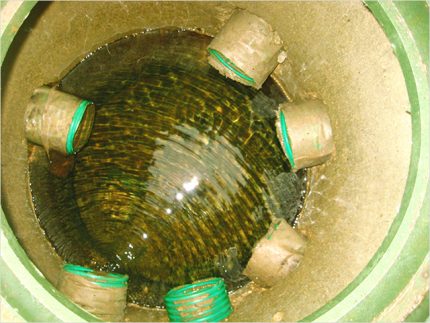

В самой низкой точке системы устанавливается колодец для сбора воды. Его так же можно приобрести в магазине или выполнить самостоятельно. Очень распространены сварные и железобетонные конструкции. Вторые могут быть изготовлены из колец или отлиты своими руками. В любом случае глубина колодца должна быть достаточной для того, чтобы оседающие на дно песок и земля не мешали свободному току воды. Осадок периодически вычищается.

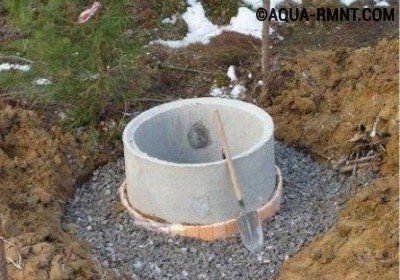

Пример самостоятельного изготовления накопительного колодца

Грамотно выполненная дренажная система вокруг здания защитит его от излишней влажности, грозящей множеством проблем. Профессионалы легко справятся с этой работой, однако при желании ее можно выполнить самостоятельно. Приятным результатом потраченных усилий станет уютный дом, надежно защищенный от пагубного воздействия грунтовых вод.

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

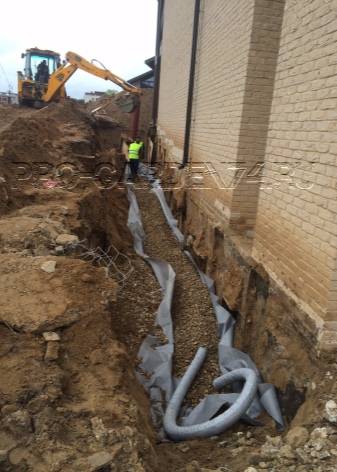

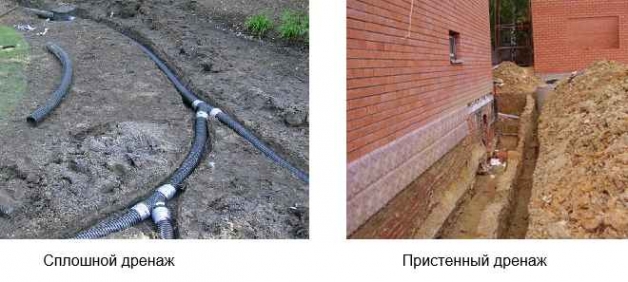

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

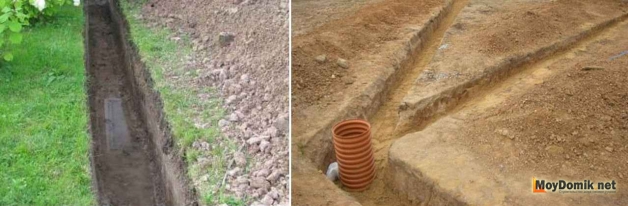

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

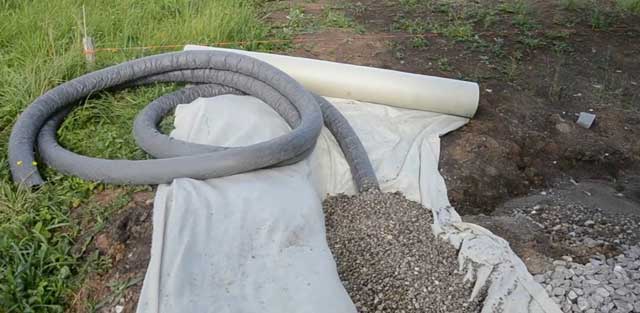

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

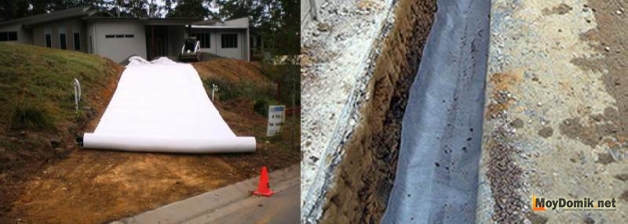

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

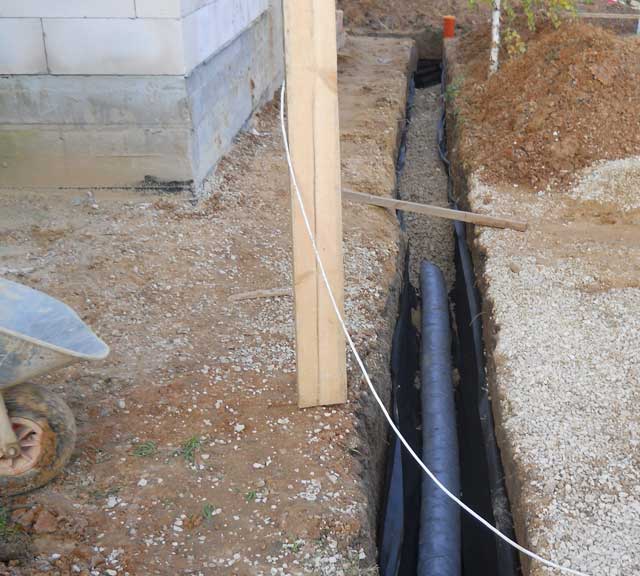

Укладка перфорированной трубы Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

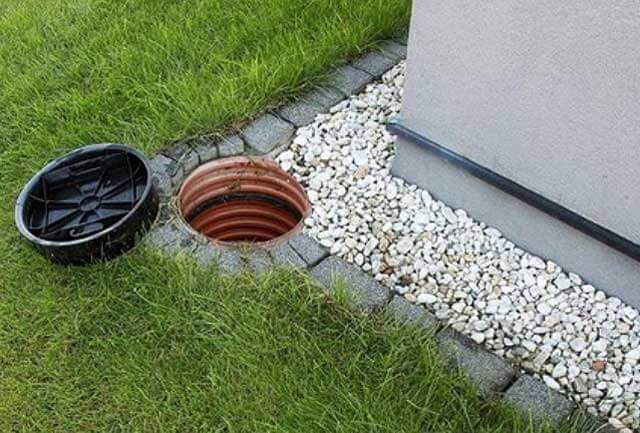

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

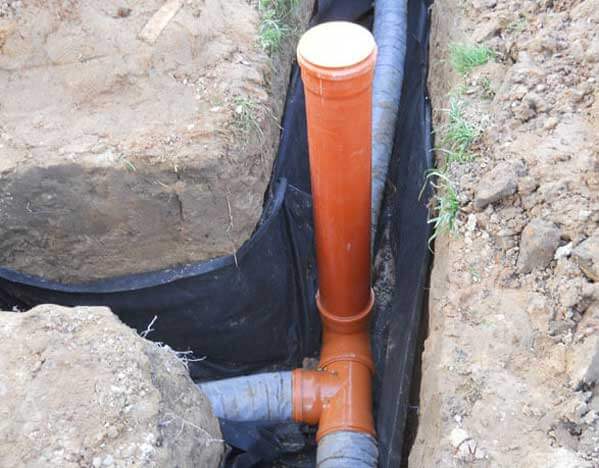

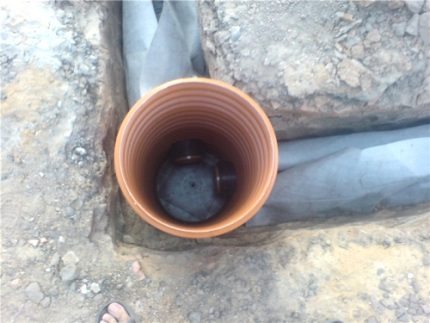

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

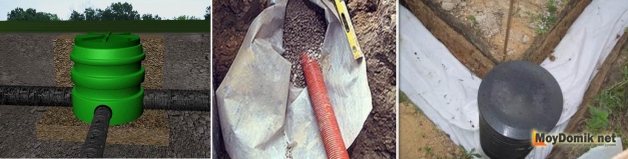

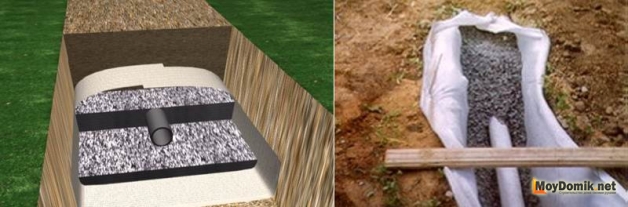

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Ливнёвка как дополнение

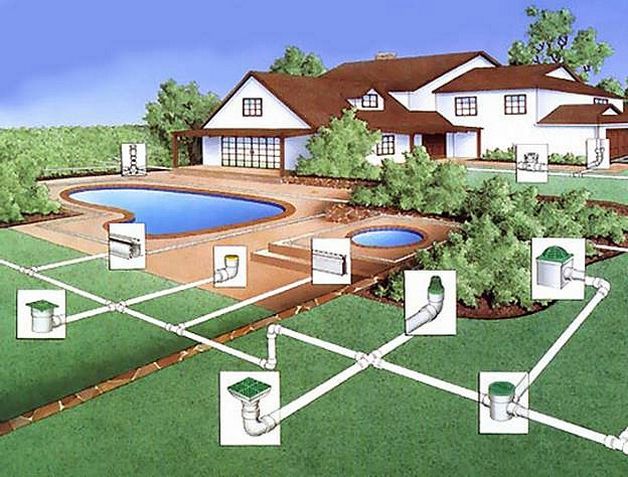

Ливневка или ливневая канализация будет нелишним дополнением к дренажной системе. Она позволяет выводить с участка воду, которая выпадает на него в виде осадков. По ливневке вода перемещается или к колодцу-водосборнику, или к коллекторному колодцу, из которого имеется вывод в сточную канаву или канализационную сеть. Для колодца-водосборника лучше всего выбрать самое удаленное место от здания. Также можно организовать отвод вод при помощи ливневки в ближайший водоем.

Ливневая канализация также еще называется поверхностным дренажом. Основное ее преимущество заключается в том, что она очень просто обустраивается на участке. Однако стоит учитывать, что ливневка может справиться исключительно с талой и дождевой водой.

Делится ливневка на три вида:

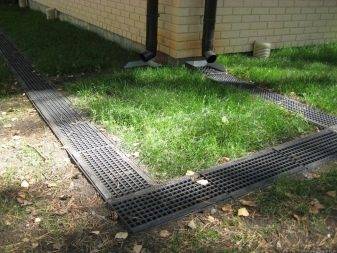

• Линейная позволяет отвести талые и дождевые воды не только от дома, но и со всего участка. Данный вид представляет собой каналы, которые вырываются в грунте и дренажный колодец. Зачастую каналы выполняются в виде прямых линий, которые для безопасности прикрываются решетками.

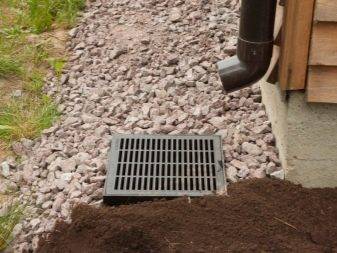

• Точечная позволяет отвести воду от отдельных источников, например, от поливочных кранов или водостоков на крыше. Для того чтобы в данную ливневку не попадал мусор, ее прикрывают решетками из металла. Организация линейного вида заключается в том, что от каждой точки проложены трубы, которые соединены с главной трубой, идущей в дренажный колодец.
• Комбинированная ливневка подразумевает использование одновременно линейного и точечного видов.

Виды дренажа для частного дома

Дренаж фундамента дома своими руками делают двух видов: поверхностный и глубинный. Первый из них необходим для отвода воды после таяния снега и дождя с поверхности почвы или отмостки. Конструктивно — это обычная ливневка. Вода в нее собирается по отмостке фундамента, который имеет небольшой наклон от стены дома в направлении сточной трубы. Размер ливневки зависит от максимального уровня осадков в данной местности и площади крыши, собирающей воду.

Для защиты же от грунтовой воды нужно оборудовать глубинную дренажную систему. Причем она должна располагаться как можно ниже, в идеале — ниже подошвы фундамента.

Ради экономии средств и времени, некоторые неопытные застройщики объединяют сточную и дренажную систему, организовав слив водостоков крыши в дренажную трубу. Делать этого не следует ни в коем случае, поскольку во время дождя дренажная труба не успевает отводить водосточные воды, и они через перфорацию активно проникают в почву, вызывая заболачивание вокруг дренажа. Если отводить дождевую воду некуда, можно сливать ее прямо в дренажную накопительную емкость, но обязательно через свою собственную отдельную трубу.

Само устройство дренажа сильно зависит от вида почвы. Так для песчаной почвы с высоким глинистым горизонтом, залегающим выше подошвы фундамента, дренаж должен проходить на месте соединения глинистого и песчаного горизонтов. Тяжелый глинистый грунт плохо пропускает воду и для определения глубины проникновения воды придется выкопать разведочный шурф. На сильно заболоченных землях может понадобиться создание локального водораздела из водонепроницаемой пленки или даже бетонной перегородки в земле.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30 о. а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Виды систем дренажа

В зависимости от метода выполнения, дренажные системы разделяют на виды:

• Поверхностные, подразделяющиеся на:
  • Линейные (выполняются в виде неглубоко выкопанных траншей, располагающихся по периметру здания). Такие дренажи могут быть как открытыми, так и закрытыми. Открытая система, имеющая вид неприкрытого сверху лотка по периметру защищаемой территории, помимо неприглядного внешнего вида представляет вдобавок угрозу получения травм при невнимательном перемещении по территории и не пользуется у землевладельцев популярностью. Закрытые системы более привлекательны с точки зрения безопасности и имеют более презентабельный вид;
  • Точечные, которые располагаются непосредственно в местах скопления воды (под водосточными трубами или перед входом в дом) и соединены между собой трубами.
• Глубинные, которые состоят из целой сети закопанных перфорированных труб, собирающих и удаляющих с участка грунтовые воды.

Что такое дренаж и как он работает

Если гидроизоляцию можно сравнить со стеной для воды, то дренаж подобен осушающему насосу. Гидроизоляция и дренажная система вокруг дома прекрасно дополняют друг друга и обеспечивают наиболее полную защиту фундамента от грунтовой влаги.

Как известно из школьного курса физики, жидкость, согласно закону сообщающихся сосудов, всегда переливается в более низкое место. Не забываем, что в почве влага распространяется по капиллярам достаточно медленно. Поэтому быстрый слив собранной воды по дренажным трубам позволяет создать сухую зону позади них. Именно этот эффект используется для защиты фундамента дома.

Уложить дренаж вокруг дома своими руками несложно. Он представляет собой систему перфорированных труб, собирающих грунтовую воду, которая самотеком течет к месту сброса в подходящее место, например к специальному колодцу.

В любом случае дренажные трубы монтируются под уклоном. Идеально, если и почва вокруг дома имеет небольшой уклон, а поблизости расположен овраг, куда можно организовать сброс воды. На горизонтальном участке, расположенном в низине, воду приходится собирать в специальную накопительную емкость — дренажный колодец, откуда периодически ее откачивают по мере наполнения. Накопленная влага может использоваться как для технических нужд, так и для полива растений.

Готовые дренажные трубы можно заменить самодельными. Дренажная труба своими руками делается из оранжевой водопроводной (толстостенная труба для наружного монтажа). Эффект достигается путем просверливания в ней множества дренажных отверстий.

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

• Если открытая система нецелесообразна из-за нехватки свободного места на участке;
• Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

• Пристенные системы;
• Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

• На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
• Каждый поворот и соединение трубопровода должны оснащаться колодцем;
• При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
• Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

• Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
• Второй слой – это обычная геотекстильная ткань;
• Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

Устройство пристенной системы дренажа

По значению слова понятно, что такая система дренажа близко располагается к стенам дома, этот способ используют в глинистых, слоистых, торфяных почвах. Большим плюсом такого водоотведения является надежная гидрозащита подвала, отрицательного воздействия влаги, плесени или грибка.

Идеально установку делать по ходу возведения фундамента, пока котлован еще вырыт. Иначе придется заново раскапывать стены до самой нижней точки, а это временные, финансовые затраты. Перед установкой этой системы необходимо подготовить фундамент здания, ведь он будет соприкасаться с конструкцией. Обрабатываем его битумным грунтующим средством. Поверх наносим мастику, клеим армированную ячеечную сетку около 2*2 мм. Устанавливаем гидроизоляционное покрытие. Создаем фильтрационный слой из гравия до самой предполагаемой поверхности, который сделает свободный поток воды вдоль гидроизоляции на дренаж. Прокладываем геотекстиль, располагаем дренажную трубу с уклоном, но минимум 25 сантиметров от дна котлована. Засыпаем гравием половину котлована, далее грунтом, еще раз полосой из гравия вокруг всего дома. Полоса должна быть шириной 50 сантиметров, глубиной 20.

Заключение

Создание дренажной системы своими руками – сложный процесс, требующий не только навыков работы с инструментами, но и навыков проектирования. Самая сложная часть работы – спроектировать дренаж, чтобы он без сбоев выполнял свои функции по отведению лишней воды с участка. На основании проекта выполняется подготовка траншей, укладка водоотводящих устройств.
