Как правильно обустроить дренаж вокруг дома?

Типы отвода ливневых вод

Для предотвращения размывания фундаментов и дорог ливневыми водами применяются такие типы водоотводов:

1. Поверхностный – собирает дождевую, талую воду с поверхности грунта, отводит ее в ливневые канализационные системы. Визуально имеет вид системы, состоящей из набора углубленных лотков (желоба, каналы водосбора) и уловителей песка, закрытых решетками. Линейка систем отвода воды соединяется с ливневой через горизонтальные и вертикальные каналы. Лотки выполняют из пластиков, полимербетонов, бетонов. Надежное склеивание, герметизацию отдельных частей обеспечивают специальные растворы – герметики.
2. Кровельный – организуется на балконах, террасах, кровлях плоского типа, в гаражах, на стилобатах и других объектах. Трапы и воронки убирают излишки атмосферных осадков, талых вод со всех плоскостей. Также для организации системы нужны внутренние каналы и трапы, набор аксессуаров.
3. Подземный – данный тип дренажа быстро и эффективно убирает канализационные стоки, излишки грунтовых вод. Для его организации применяют канализационные, дренажные трубы, инфильтрационные тоннели и блоки, колодцы для осмотров и ревизий.

Глубинный, кровельный, поверхностный дренаж необходим на всех типах объектов – частных, промышленных. Заказать необходимое оборудование и работы по его установке вы можете в компании «Стандартпарк».

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Глубина фундамента	Добавить	Глубина канавы
1 метр	0,5 метра	1,5 метра

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь

Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

• для глинистой почвы – 2 см;
• для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
2. Пристенный водоотвод. Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Создание поверхностного дренажа

Самый простой способ создать систему водоотведения – подготовить поверхностный дренаж. Для этого на территории участка роятся неглубокие траншеи – до 70 см. По этим траншеям вода должна поступать в трубопровод, по которому дальше пойдет в коллекторный колодец. Сама система вывода воды без труб представляет собой желоб в виде сочлененных лотков. Нижний слой для лотков подготавливается таким же образом, как и для труб:

• траншея засыпается песком, который затем утрамбовывается;
• слой покрывается геотекстилем;
• текстиль засыпается гравием: от крупных кусков до мелких для утрамбовки.

На подготовленную структуру помещаются локти под наклоном в сторону коллектора. Поверхностный дренаж – открытая система, которая сильнее подвержена загрязнению. Для исключения засорения всей дренажной системы используются дополнительные установки: пескоулавливатели, решетки. Желоба остаются открытыми или сверху покрываются сточной решеткой. После завершения работ по установке лотков вокруг укладывается верхний грунтовый слой.

На этом завершаю пошаговую инструкцию на тему, как сделать дренаж на участке своими руками.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Создание кольцевого и глубинного дренажа

На участках, где дом уже возведен, а подготовка траншеи вплотную к фундаменту невозможна, используется кольцевой или глубинный дренаж. Вокруг фундамента роется траншея глубиной до 1,2 метров, отступ от дома составляет от 1 до 10 метров – на таком расстоянии будут пролегать трубы. Выбор расстояния зависит от состава грунта на участке: чем выше проходимость влаги – тем больше отступ.

Первый шаг при подготовке дренажа – формирование траншеи вокруг дома, которая должна быть ниже уровня фундамента не менее чем на 30 см. В самой траншее устанавливаются трубы и поворотные колодцы по той же технологии, что и для пристенного дренажа. Аналогично наполняется песком верхний слой – как у трубы к коллектору у пристенного дренажа.

Главное отличие кольцевого и глубинного дренажа – отсутствие работы с фундаментом здания. Все трубы проходят под землей на расстоянии от построек.

Поиск водоносной жилы методами наблюдения

Чтобы найти воду, не обязательно приглашать специалистов. Много веков люди в деревнях обходились своими силами, используя наблюдения за природой и животными.

В теплое время года рано утром или ближе к вечеру осмотрите участок. Там, где близко грунтовые воды, возле земли образуется туман. И по его консистенции можно определить, насколько глубоко расположена водоносная жила. Чем туман гуще – тем вода ближе. Туманы, вызванные поднимающейся из земли влагой, не стоят на месте, а выходят клубами или стелются у самой почвы.

Полевые мыши не будут делать гнезда на земле, если вода близко. Они перенесут свое жилье на высокие растения, ветви деревьев.

Если у хозяина есть собака или лошадь, то летом, когда стоит спека, надо понаблюдать за их поведением. От жажды лошади начинают искать воду в почве и бить копытом в месте, где самый высокий уровень влажности. Собаки пытаются хоть немного «сбить» температуру тела, поэтому роют во влажных местах ямы и укрываются в них. Влага, испаряясь, охлаждает землю, поэтому животные и стремятся улечься в этих точках.

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Собаки чувствуют близкую воду и роют в этих местах ямы, чтобы укрыться от жары

Домашняя птица также хороший индикатор. Курица не несется там, где чувствует близость воды, зато гусь специально выбирает места, где пересекаются водоносные жилы.

К вечеру, когда спадет жара, можно понаблюдать и за мошкарой. Они начинают сбиваться в кучки и образовывать «столбики» над наиболее влажными местами участка.

Издавна о глубине залегания водоносного слоя, человека информировали растения. Влаголюбивые никогда не будут жить в местах, где грунтовые воды очень глубокие. Но если на даче вовсю буйствует мать-и-мачеха, болиголов, щавель, крапива, значит, влаги в почве достаточно.

По растущим на даче растениям можно определить, на какой глубине проходит водоносная жила

Ольхи, ивы и березы хорошо растут на влажных почвах. Если их крона наклонена в одну сторону – значит, там и следует искать водоносный слой. Никогда не будут хорошо расти в местах с близким уровнем грунтовых вод яблони, вишни. Плоды постоянно будут подгнивать, а дерево – болеть.

Особенности организации поверхностных систем отвода воды

Рассмотрим конструкцию самых популярных систем отвода ливневых вод – поверхностных. При организации такого комплекса учитывается целый набор факторов:

• уровень залегания грунтовых вод;
• рельеф местности;
• тип грунта;
• площади водосбора;
• пр.

Линейный дренаж может устанавливаться на спортплощадках, в парках, на полосах взлета и посадки. Составляющие таких систем – решетки, лотки, прочие элементы. Современные ливневые системы отвода воды далеки от их предшественников, имевших вид обычных сточных канавок. Конструкции имеют современный дизайн, состоят из набора модулей, каждый из которых выполняет свою функцию. Решетки отлавливают не только песок, но и мусор, листья, поэтому система не забивается, а очищенная вода без примесей спокойно стекает в дождевую канализацию. Все это гарантирует беспроблемную работу линейного дренажа в течение не одного тысячелетия.

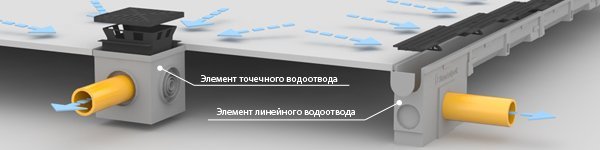

Главные составляющие поверхностных систем ливневого отвода – лотки водосбора, которые заглубляются в дорожные покрытия автомобильных проездов или грунт, тротуарное покрытие. Лотки делятся на инженерные и дорожные коммуникационные, имеют стандартную длину 1 м (но можно изготовить на заказ изделия с другими параметрами), сечение поперечного типа. Материалы изготовления – пластик, бетон, полимербетон, полимерпесчаные смеси. Другие функциональные элементы – ливневые решетки, уловители песка, точечные отводы воды, торцевые заглушки, насадки, крепежи.

Шаг 3. Установка дренажных колодцев

По углам трассы необходимо разместить дренажные колодцы. Они предназначены для состыковки дренов при поворотах и для освобождения системы от наносов. Так или иначе через фильтры и отверстия в дренах на дно труб проникают мелкие частицы. Двигаясь вместе с водой по трубе, они попадаю в колодец и там оседают на дно.

Поэтому колодцы используют для контроля работы системы, очистки ее от ила и промывки дренов. Установите колодцы в указанных точках. Это могут быть сооружения из бетона или из пластика (диаметром от 300 до 600 мм), с отстойной зоной около 40 см ниже вхождения дрен. Заведите дренажные трубы в отверстия в колодцах и загерметизируйте их битумной мастикой.

Конструкция

Система водоотведения в частном доме состоит из целого ряда отдельных элементов, соединенных между собой. Каждый из них является обязательным и предназначен для определенной цели. Стандартная конструкция представляет собой следующие части:

1. Приемник. Это может быть любое приемное отверстие, предназначенное для переправления стоков в определенное русло. Например, раковина, унитаз, дренажный люк или воронка на крыше. Главной задачей этого элемента является отвод определенного количества стоковой жидкости в желоба;
2. Желоба. Они же канализационные трубы. В них сбрасывают отходы приемники. По стокам жидкость направляется в очистные сооружения или колодец. Трубы могут быть выполнены из разных материалов и различной формы. Также они могут размещаться как на поверхности земли, так в грунте;
3. Емкость для отстаивания стоков или очистное сооружение. Это может быть дренажный колодец, отстойник, автономная система очистки стоков. Она необходима для того, чтобы очищать воду от загрязнений. В большинстве случаев, после использования таких накопителей, жидкость становится технической и может использоваться для различных целей;

4. Система сброса, инфильтратор, накопитель. Канализация жилого дома обязательно предусматривает возможность сброса очищенной воды. Существует несколько вариантов решения этой задачи. Сброс в речку или грунт – позволит обеспечит эффективное очищение колодца, но может загрязнять окружающую среду. Сброс через инфильтратор – практически естественный процесс, при котором стоки проходят грунтовую доочистку, а после этого выводятся вместе с грунтовыми водами. Накопитель. Вариант, не предусматривающий избавление от воды.

Как понятно из конструкции, полный проект системы водоотведения включает в себя разработку как внешней, так и внутренней частей канализации. Внешняя является отводом этой коммуникации до колодца, внутренняя представляет собой канализационную систему в пределах частного дома. Это трубы, идущие от умывальников, унитазов, ванных и прочих потребителей. Они соединяются в определенной точке и выводят все стоки. Но если неправильно рассчитать их длины и диаметр, то эффективность работы отводящей системы может серьезно пострадать.

Конструкция наружного водоотведения

Правила обустройства водоотведения в частном доме:

1. При оборудовании наружных труб обязательно требуется продумать их утепление. Они должны либо находиться под землей – ниже уровня промерзания грунта, либо (при наземном расположении), утепляться геотекстилем;
2. На отводы всех потребителей внутри дома обязательно устанавливаются запорные кран. Они обеспечат безопасность канализационной системы в случае аварийной ситуации;
3. Вся канализация устанавливается под уклоном. Это касается и внешних, и внутренних водоотводящих. ГОСТы разнятся для различных типов здания и диаметров трубопроводов, но считается. Что оптимально – уклон не менее 12 градусов на метр погонный.

Разводка внутреннего водоотведения

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

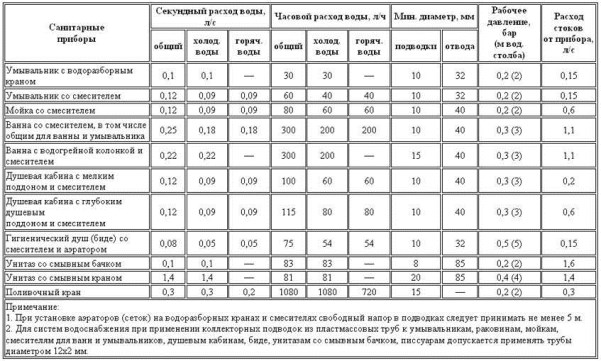

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

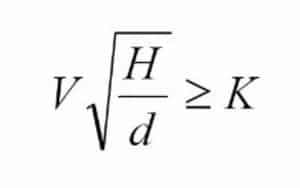

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме

Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам
Обратите внимание, а – это водоснабжение, б – водоотведение;

После этого остается только провести наружную канализацию

Для чего необходимо выкопать траншеи и котлован для очистного сооружения
Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.

Шаг 5. Обустройство сливного колодца

В одном из дальних углов участка обустройте сливной колодец, который будет собирать воду из вашего дренажа, расположенного вокруг дома. Как правило, такие колодцы изготавливают из железобетона. Лучше всего подойдут полимерпесчаные кольца. Можно купить готовые или изготовить самостоятельно. Установить кольца можно следующим образом.

• Расположите кольцо в месте, предназначенном для колодца, и изнутри выбирайте землю. Кольцо просядет, и через время его верхний край сравняется с землей.
• Надвиньте на нижнее кольцо новую деталь и продолжайте выбирать землю.
• Проделайте процедуру и с третьим кольцом (трех колец для среднего дома вполне достаточно).
• Засыпьте на дно колодца слой щебня высотой 50 см.
• Насверлите в бетонных стенках отверстия диаметром 12 мм.

К колодцу подведите дренажную трубу по ранее описанной технологии. На дренажные выводы в колодце установите обратные клапаны, чтобы избежать попадания воды в дренажную систему при переполнении емкости.

Не лишним может оказаться постройка нескольких контрольных колодцев, не связанных с дренажем. Такие сооружения вы можете сделать в высшей точке системы и низшей, а затем с их помощью контролировать уровень грунтовых вод.

На завершающем этапе необходимо устроить ливневую канализацию для отвода дождевой воды и ни в коем случае не соединять ливневку с дренажной системой, изготовленной ранее.

Заказать все материалы для устройства дренажа, вы можете в компании Водолов в г. Иркутск

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

• Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
• Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
• Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
• Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.

Шаг 2. Создание подушки и укладка труб

На утрамбованное дно засыпьте песок слоем 50 мм и утрамбуйте его. Затем уложите геотекстиль с таки расчетом, чтобы его края закрыли стенки траншеи по метру с каждой стороны. Засыпьте геотекстильную подкладку щебнем высотой 20 см. На нее смонтируйте гофрированные (трубы) дрены с перфорацией. Выставьте трубы с уклоном (как показывает практика, по 5–10 мм на 1 метр трубы).

Другими словами, если длина цоколя дома с одной стороны равна 10 м, то между высокой точкой дрены и низкой должна быть разница в 5–10 см. Следует заметить, что уклон труб подбирают в зависимости от состава грунта. Там, где глина, выставляют меньший уклон, для песчаной почвы – больший.

После выставления труб с нужным уклоном засыпьте их щебнем размером не более 16 мм, высотой 20–30 сантиметров. Толщина засыпки зависит от проницаемости окружающего грунта – чем меньше проницаемость, тем толще засыпка. Следите, чтобы щебень равномерно распределился по бокам труб и ровным слоем лег сверху. Затем заверните внахлест края геотекстиля и закрепите их.

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

1. Формирование геотекстильной оболочки, засыпка траншеи песком.
2. Установка поворотных колодцев.
3. Новый слой геотекстиля, засыпка гравием.
4. Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
5. Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Заключение

Создание дренажной системы своими руками – сложный процесс, требующий не только навыков работы с инструментами, но и навыков проектирования. Самая сложная часть работы – спроектировать дренаж, чтобы он без сбоев выполнял свои функции по отведению лишней воды с участка. На основании проекта выполняется подготовка траншей, укладка водоотводящих устройств.
