Виды изготовление и установка засовов для ворот своими руками

Установка

Какой бы ни был выбран засов для ворот, важно помнить – надежность предохранения от взлома зависит не только от его конструкции, но и от качества его монтажа на тех самых воротах. У каждого вида запорных устройств имеются свои нюансы, касающиеся процесса установки

Их придется учитывать при желании поставить на ворота тот либо иной вариант засова. Вертушку можно установить на любых воротах. В этом случае все делается просто и быстро, даже без сторонней помощи.

Найти в магазине промышленную вертушку – задача не из простых, поэтому проще сделать её собственноручно. Для создания кустарного засова понадобится брусок и полоски из металла. Желательно выбрать брусок 50-миллиметровой толщины. Механизм устраивается так, чтобы крепление располагалось по центру основания устройства, а в процессе поворота «крылья» запирают две створки.

Процесс изготовления вертушки выглядит так. Ровно посередине крепится брусок в форме клина, закрепленный сквозным болтом. По необходимости засов может передвигаться вдоль брусков поворотным механизмом. При закрытии створки будут упираться в деревянные блоки. Они имеют максимально плотное примыкание, что считается весомым преимуществом.

Вскрыть ворота со стороны улицы будет невозможно, так как на полотне нет деталей замка. Придать модели большей функциональности можно оснащением дополнительными вертикальными запорами из металлической трубки от 10 см в диаметре. Трубку режут на три элемента, длина одного из них равна 10 см, а двух других – наполовину короче. Щеколда монтируется только на ровную поверхность. В ином случае стержню не удастся попасть в паз. В качестве поддерживающей меры безопасности механизм оснащается дополнительными ушками, на которые можно навесить дополнительный замок.

Горизонтальный засов рекомендуется дополнять вертикальными шпингалетами. Самая длинная часть приваривается на краю полотна по горизонтали. Один из более коротких отрезков приваривают на край, противоположный длинному отрезку трубки.

Далее сюда вставляют шпингалет, согнутый из металлического штыря (по диаметру штырь подбирают такой, чтоб без усилий задвигался в полость трубки). Шпингалет передвигают до упора, а с краю приваривается 3-я короткая часть трубы. Запор фиксируется креплением из металлической пластины. Дополнительно оборудуют проушины под навесной замок.

Задвижной вертикальный засов устанавливается на воротах в нижней части полотна. В редких случаях, например, при наличии крепкой рамы, допускается установка в верхней части ворот. Задвижка горизонтального типа крепится на одну из створок и удерживает между собой две створки либо одну из них и раму. Обычно при этом хотя бы одну створку дополнительно закрепляют вертикальными фиксаторами.

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

1. В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
2. Подготовить металлический прут с крюками по обе стороны.
3. На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
4. При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.

Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины  «Газель». К нему остаётся добавить только штангу и провести сборку.

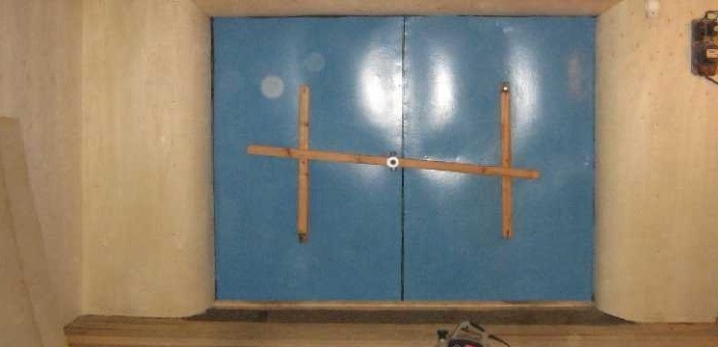

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Обзор видов

Простые

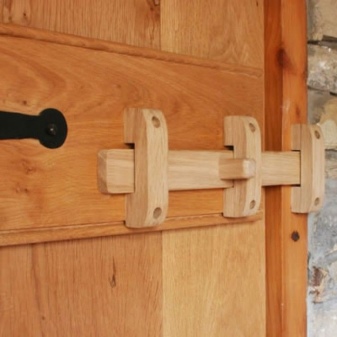

Дверной засов простого типа подразумевает примитивную конструкцию, которая крепится на полотно из аналогичного материала. Такой механизм гармонично будет смотреться в интерьере, а также его довольно удобно крепить к воротам, у которых есть горизонтальна перекладина. Деревянный простой засов можно как приобрести, так и изготовить самостоятельно. Часто эту конструкцию заменяют за шпингалет или большой навесной крючок. Так как такая модель считается одной из самых распространённых и доступных по ценовой категории, о дополнительных характеристиках, преимуществах и минусах надо узнавать уже непосредственно от производителя.

Сдвижные

Данная конструкция засова, как правило, устанавливается на двери распашного типа. В отличие от простого варианта, этот изготавливается преимущественно из металла, является кованым или стальным. Вид у конструкции довольно презентабельный, поэтому она хорошо впишется в интерьер. Сдвижной засов может быть двух видов: полосовой и круглый. Удобней всего устанавливать сдвижной затвор на ворота из профиля. Крепление может быть осуществлено как болтами, так и сваркой. При этом второй вариант наиболее распространён, потому как удобен на практике. Его можно совместить с замком. Делается это для дополнительной защиты от проникновения на личную территорию.

Самозахлопывающиеся

Такой тип обычно крепится на воротах. Он удобен и надёжен в использовании. Чтобы механизм работал слаженно, нужно на забор установить щеколду и рычажок. Сделать это можно при помощи болтов. На калитку устанавливается металлическая пластина со своеобразным выступом. При закрытии щеколда будет цепляться за планку на заборе и надёжно фиксироваться в таком положении. Рычажки могут быть одно- и двусторонним. Второй вариант подразумевает возможность открытия калитки с обеих сторон.

Поворотные

Данный тип замка не найти в магазинах, его изготавливают вручную. Происходит это следующим образом: в перекладине сверлится отверстие, фиксируется болт у края самой створки. При этом шляпка болта должна быть широкой, чтобы обеспечить надёжную защиту

Также важно учесть тот факт, что на неё приходится большая нагрузка. Из недостатков обладатели поворотного засова выделяют наличие зазора, который может бросаться в глаза

Винтового типа

Хотя винтовой засов визуально будет смотреться не так эстетично, как врезной или полуавтоматический, в его надёжности не стоит сомневаться. Причина в том, что механизм устанавливается не на внутреннюю, а на лицевую сторону ворот. Само устройство содержит стержень с резьбой и основу для ключа. Благодаря ему и происходит смена позиций «открыто-закрыто». Эксперты советуют не экономить на винтовой конструкции и приобретать модель со сложным уровнем замка, чтобы подобрать ключ к нему было невозможно. Из недостатков можно выделить трудоёмкий по сравнению с другими аналогами процесс открывания и закрывания засова.

Другие

Помимо популярных засовов, также существуют с накладной или накидной пружиной (160 мм, 190 мм) и автоматический. Если первые два названия замков говорят сами за себя, то автоматика – это более сложная конструкция. Такие засовы могут быть использованы для системы «Умный дом» или для автоматических ворот гаража. Контролировать положение замка можно на расстоянии при помощи специального гаджета или же через приложение на телефоне. Помимо этого, системой предусмотрена аварийная разблокировка в случае отключения электроэнергии. Также возможен контроль положения вручную при помощи специальных ручек.

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.

Как определиться с выбором засова

Прежде всего, необходимо определиться с функцией, которую выполняет засов и обратить внимание на особенности конструкции ворот. От типа ваших ворот зачастую зависит и тип защёлки

Вообще все затворные устройства различаются между собой по следующим признакам: тип крепежа, конструкция и внешний вид

Ещё важно определится, какую роль будет играть задвижка на ворота – как самостоятельное средство охраны или как вспомогательное устройство на время, пока хозяева дома отсутствуют. Также бывают запоры на ключе и без

Выбор засова может также зависеть от места, где его применяют. В деревне или иной сельской местности обычно стоит задача не допустить на участок проникновение домашнего скота. Простая деревянная защёлка на калитку легко справится с такой задачей. В условиях городской местности ворота участка выполняют функцию полноценной защиты от злоумышленников. Тут могут использоваться сложные устройства с автозакрытием.

Электромагнитный замок на воротаИсточник montazh-zaborov.ru

Некоторые предпочитают использовать на своих воротах сразу несколько механизмов, потому что зачастую простые конструкции поддаются взлому. Обычно комбинируют замки и засовы. Можно установить электромеханические или электромагнитные замки. Это последнее слово техники обеспечивает, по словами производителей, наибольшую защиту. Самые современные устройства реагируют на отпечаток пальца. Такие аппараты не установишь сам, да и стоимость их достаточно высока.

От того, куда вы хотите установить запорное устройство тоже зависит многое. Например для калитки важна скорее эстетика, внешний вид и простота. Запоры для гаражных ворот служат целям безопасности. Главное требование тут – надёжность и прочность. Зачастую такие конструкции изготавливаются индивидуально, потому что конкретные виды дверей могут сильно разниться.

Прочный оцинкованный запор для воротИсточник zavodsota.ru

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

• вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
• горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

• накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
• винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
• ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
• пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

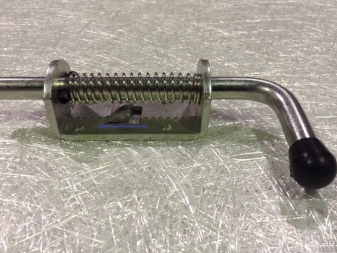

• пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
• врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
• кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Потайной замок

Бывает так, что на двери незаметны отверстия для ключей и секретные замки, а открыть ее невозможно, как будто она заперта изнутри. Если рассмотреть ее конструкцию, то можно убедиться в том, что с другой стороны все-таки задвижка есть.

Однако закрывается она снаружи, и сначала сложно понять, каким образом. Ответом на этот вопрос является шестигранная головка мебельного болта, которая затерялась между шурупами на полотне двери. С помощью шестигранного ключа-воротка такие секретные замки очень легко открывается.

Суть в том, что обычная рейка-щеколда установлена с обратной стороны калитки, а при поворачивании головки болта, она дублирует его движение, закрывая или открывая дверь. Делаются такие секретные запоры очень просто.

На хвостовике болта с применением напильника своими руками выполняют плоскую лыску. На нее устанавливается задвижка, которая имеет специальную прорезь под уже упомянутую лыску.

Собирают секретные запоры таким образом: для начала просверливают для резьбовой части болта отверстие, затем более толстым сверлом делают углубления под головку, чтобы «утопить» ее на уровне дверной поверхности.

С другой стороны двери надевают на болт две шайбы и поджимаются с помощью гайки таким образом, чтобы утонула головка болта. На лыску болта надевают задвижку и с помощью другой гайки плотно зажимают. Таким образом делают секретные запоры. Изготовить их под силу своими руками любому хозяину.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

• просверливается отверстие для болта, который имеет резьбу;
• при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
• с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
• на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Запоры с ключами

Самый известный вид замка – навесной. Такие замки были очень распространены раньше, но сейчас их используют редко и, как правило, в декоративных целях, Ведь вскрыть такой замок не представляет никакой трудности и с этой задачей справиться даже начинающий медвежатник. Достаточно лишь обычного рычага или проволочной отмычки. Установить навесной замок не сложнее, чем взломать. Необходимо приделать к внутренней стороне ворот две проушины, в которые и будет вставляться дуга замка.

Типичный навесной замокИсточник autoreview.ru

Винтовой замок более надёжен. Главный его элемент – металлический стержень с резьбой под винт. Он вделывается в запорную основу между створками. Такой тип замков сложен и неудобен в использовании, поэтому при всей надёжности не получил большого распространения.

Самыми прочными и удобными считаются ригельные замки. У них сложная конструкция и оснащаются они всевозможными системами запирания (например крабовой). На одной створке устанавливаются язычки, которые при запирании замка зацепляются в специальные пазы, установленные на второй створке. Такие замки можно найти в специализированных магазинах.

Вообще накладные замки подойдут не под всякие ворота. Большую роль тут играет толщина дверей и ровность их поверхности. Снаружи они открываются ключом, и изнутри с помощью защёлки.

Чаще на ворота и калитки устанавливают врезные замки

Но тут важно учитывать материал, из которого изготовлены двери. Они располагаются в специальной выемке, а если таковой нет, то можно приварить металлическую коробку в которую врезается замыкающее устройство

Врезной замок в гаражной двериИсточник prodverivdome.ru

В последнее время все популярнее становятся замки с кодовым механизмом открывания. Тут тоже два типа: накладные и навесные. В корпус их конструкции вставляют кодовые механизмы, ползунки и блокаторы. Такой замок открывается при помощи нажатия комбинации цифр, длина которой может варьироваться от двух до восьми знаков.

Также отметим, что к средствам защиты относят всевозможные сигнализационные системы. Основа их работы – датчики, реагирующие на движение. Они устанавливаются в любой части забора, ворот или калитки. При срабатывании система подаёт сигнал в систему безопасности и одновременно издаёт громкий сигнал.

В этом видео обзор и особенности кодового замка:

Коротко о главном

Существует огромное количество средств защиты своего дома. От элементарных деревянных щеколд до сложных электромагнитных систем. Все это можно приобрести в хозяйственных магазинах или заказать в специальных конторах. Простые засовы для гаражных ворот можно даже изготовить самостоятельно при помощи самых простых инструментов и подручных материалов. Но простые механизмы также просто взломать. Поэтому обычно применяют комбинацию из разных засовов и замков.

Вообще каждые ворота имеют свою специфику и особенности, от которых и зависит тип засова для них. Тут может сильно облегчить жизнь консультация со специалистом.

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

• горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
• вертикальные, имеющие такое же расположение;
• дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Засов с секретом

Секретку для гаражных ворот своими руками можно сделать, например, таким образом:

На внутренней стороне створки приварены отрезки прямоугольной трубы сечением 15 см, которые играют роль направляющих. По ним двигается прямоугольный стержень 4,5*4,5 см. Одна их направляющих заваривается с торца, чтобы засов не выпал. Длина засова — 120- 180 см.

Засов снаружи имеет 4 болта, из которых только один несет полезную функцию — удерживает засов в запертом состоянии. Остальные нужны только для отвлечения.

В качестве маскировки здесь выступает и фальшивая замочная скважина, за которой находится часть замка. Если в нее вставить ключ или отмычку, то создастся полная иллюзия открывания замка, на самом деле ничего не происходит. Для открытия засова в данном случае используется специальная отвертка или свечной ключ. В прутке есть пропилы, попадая в которые, ключ двигает засов.

Сверху находится внутренний сейфовый замок с длинными ригелями.

Открытие ворот с этим хитрым замком происходит так:

• немного выкручивают нужный болт, удерживающий засов,
• вставляют специальный ключ (отвертку) в замок, несколькими поворотами открывают засов,
• открывают сейфовый замок,
• открывают вторую створку, которая изнутри держится вертикальными шпингатлетами.

Замок необходимо регулярно смазывать, все 4 болта по очереди откручивать, чтобы не было понятно, каким из них пользуются чаще.
