Установка распашных ворот своими руками: выбор материалов и сборка

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна

Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность

Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии

Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом

Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

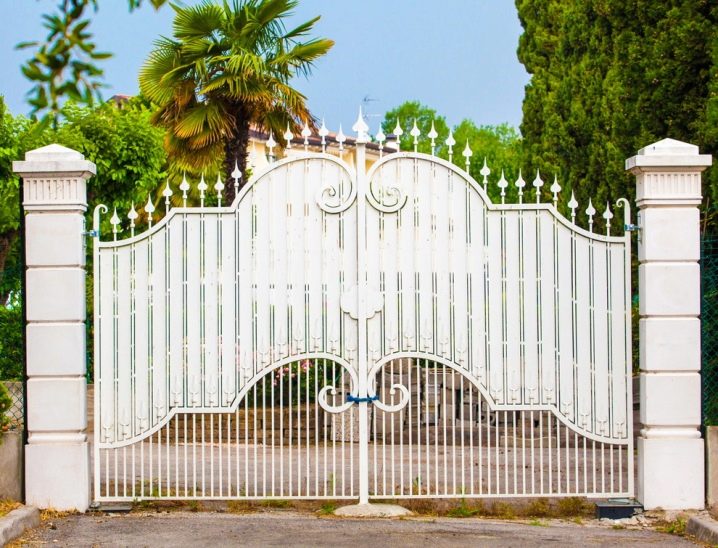

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость

Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Пути решения проблемы: как можно оформить заезд под ворота

Благодаря продуманному заезду, можно облегчить доставку грузов и материалов на территорию. А также обеспечить удобство пользования участком.

Можно применить один из следующих вариантов обустройства заезда на территорию дачи:

• при простом заезде потребуется лишь уложить подходящее покрытие. И после этого можно устанавливать ворота необходимого размера;
• при наличии неглубокой дренажной системы можно обойтись засыпкой места въезда. Однако засыпка должна не мешать стоку вод. И быть устойчивой к серьезным механическим нагрузкам;
• наличие широкой канавы. Такое препятствие потребует укладки железобетонной плиты с предварительным монтажом труб. Как вариант – деревянные шпалы;
• наличие сильного уклона. В таком случае необходимо принимать меры безопасности при въезде и заезде автотранспорта.

В зависимости от варианта рельефа местности, принимается решение о методах обустройства заезда.

Конструкции ворот, фото

Какие бывают ворота? По способу функционирования их можно классифицировать на три типа:

Конечно, есть и другие, более экзотические конструкции, яркий пример, рулонные ворота, но практичней всего первые три варианта. Если вам хочется установить нечто оригинальное, лучше сделайте акцент на дизайн, но не мудрствуйте с их устройством. К сожалению, редкие или заковыристые модели часто оказываются недолговечными.

Распашные ворота, смотрите фото ниже, действуют, как дверь квартиры или холодильника. Вы пробовали открыть дверцу холодильника, если к ней прижат стол? Ведь это невозможно. Распашные ворота нуждаются в просторе. и чем они шире, тем больше нужно места. Если конструкция распахивается наружу, тогда они становятся преградой для автомобиля, въездной путь перекрывается. Внутрь, — значит, придется следить за тем, чтобы эта часть двора была свободной.

Еще одной проблемой является провисание створок, это явление чаще встречается, когда ворота подолгу открыты. Выходом из ситуации станут створки с колесиками, они будут служить дополнительной опорой, препятствующей износу дверных петель.

К плюсам относится то, что устройство ворот является простым. и их без труда можно сделать самостоятельно. Кроме того, если дизайн участка выполнен в старинном стиле, значит данный проект впишется как нельзя лучше, так как современные модели не смогут произвести нужного эффекта. Если правильно подобрать материалы, то фазенду не испортит и футуристический стиль. Но интересней всего смотрится дизайн ворот с элементами ковки.

Распашные ворота хороши тем, что при их открытии внутрь и принятии определенных мер можно не беспокоиться, что на территорию проникнут воры. Удвоить безопасность частного дома можно посредством распашной конструкции с засовом. Даже если грабители смогут справиться с замком, то все же не проникнут на территорию до тех пор, пока не воспользуются пилой, которую они вряд ли прихватят с собой. Впрочем, сегодня на этот случай существуют и другие способы безопасности, например, видеонаблюдение, сигнализация или договор с охранным агентством. Но все же сам факт существования засова способен успокоить нервы.

Удобство откатных ворот

Такие модели не требуют дополнительного въездного пространства, так как они скользят вдоль забора

Но им необходимо пространство для бокового сдвига, обратите внимание на фото ниже. Если при шаге вправо или влево на вашем пути встают различные препятствия, то откатная конструкция не для вас

Ворота некуда будет открывать! Поэтому въездная территория тоже должна быть немаленькой.

Для этого типа проблема провисания створок не актуальна. Но им требуется некоторый уход. Распашные ворота перестанут открываться только в том случае, если петли износились или пострадали от ржавчины, в то время как механизм откатных ворот может не сработать из-за того, что в него попала грязь, снег или лед.

Хоть и на распашные модели можно установить систему автоматического открывания створок, но на откатные ее смонтировать проще. После нажатия кнопки полотно начнет плавно двигаться в сторону. Некоторые владельцы частных домов снабжают ворота дистанционным управлением, чтобы не выходить из автомобиля.

Некоторые домовладельцы устанавливают откатные ворота с электроприводом. смотрите фото. Но это чревато тем, что в неподходящий момент могут выключить электроэнергию. Плюс ко всему в морозы такое устройство может перестать работать. Так что проект конструкции должен содержать пункт, в котором указана возможность свободного открытия ворот вручную, так, чтобы все члены семьи смогли справиться с данной конструкцией.

Раздвижные ворота

Ниже на фото изображена конструкция раздвижных ворот, она аналогична предыдущей, за исключением того, что здесь две створки, которые катятся в разные стороны. Открытие вручную не совсем удобно, но въездной путь достаточно широк. Поэтому если на территории частного дома планируется стоянка габаритных машин, то установка раздвижных ворот именно то, что вам нужно. Так как слишком длинное и массивное одиночное полотно будет проблематично откатывать из-за его веса.

Кроме удобства использования, надежности и прочности конструкций важным критерием выбора является их внешний вид, декор.

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см

Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Что обычно вызывает сложности

Прежде чем устанавливать ворота, следует изучить возможные сложности этого процесса. Чаще всего возникают следующие трудности и ошибки.

Неправильный расчет глубины фундамента каменный или бетонных столбов. Глубина определяется в зависимости от промерзания грунта в конкретном регионе. Так, для Москвы и области потребуется выкопать яму в 1,7 м, 0,2 м из которых уйдет на организацию песчаной подушки. Если неправильно рассчитать глубину, возможно выпирание фундамента и нарушение работы ворот.
Пренебрежение геометрией при сборке забора

На данном этапе важно соблюдать правило: диагонали всех створок не должны отличаться друг от друга на более 5 мм. В противном случае, открытие/закрытие ворот будет сопровождаться постукиванием.
Ошибки при монтаже пружины

Они допускаются, если во время их установки не проследить, чтобы оси находились на одном уровне. Иначе в процессе эксплуатации ворот будет наблюдаться износ как самих пружин, так и подшипников. Простое правило позволит уберечь комплектующие и механизм ворот от быстрого износа.
Трудности при встраивании калитки
Особое внимание требуется при креплении калитки к общей конструкции ворот. Допущенные ошибки при нарушении технологии монтажа могут привести к неприятным последствиям
Может произойти замещение профиля калитки и результат — образование зазора у самого профиля.
Ошибки при установке петель. Такая незначительная на первый взгляд ошибка может привести к тому, что неправильно установленные петли, станут причиной искривления всей конструкции.
Несвоевременное снятие пленки. Если пленку, которая защищает новую поверхность секционных ворот, не снять сразу, может произойти ее спекание с поверхностью металла.

Установить ворота своими руками по силе каждому, кто изучит технологию монтажа, все возможные нюансы процесса и подойдет к делу с полной ответственностью. Имея в наличии свободное время, желание и все необходимые инструменты, можно собственноручно разместить надежную конструкцию и сэкономить на услугах рабочих.
