Схемы подключения биметаллических радиаторов

Кто осуществляет монтаж?

Теоретически финансировать и выполнять работы по замене радиаторов должна управляющая компания, то есть ЖЭК. С 2006 года действует Постановление Правительства РФ за номером 491, согласно которому абсолютно вся система отопления многоквартирного дома находится в общей собственности, даже если отдельные батареи расположены в приватизированной квартире. Если батарея пришла в негодность любым из вышеописанных способов, ЖЭК обязан поменять ее, не взимая с квартиросъемщика или владельца жилплощади дополнительной платы, поскольку такая замена оплачивается за счет ежемесячно выплачиваемой квартплаты.

На практике, естественно, все выглядит совершенно иначе. В квартире, которая находится в государственной собственности, добиться бесплатной замены несколько проще, а вот в приватизированном жилье придется столкнуться с незаконным вымогательством, когда управляющее предприятие потребует за собственные деньги покупать радиатор, а то и оплачивать выполненные работы. Более того, сотрудников ЖЭКа будет очень непросто убедить в том, что радиатор действительно изношен – они согласятся с доводами хозяев разве что в том случае, если аварийность радиатора не просто очевидна, а внушает опасения. Особенно заметно такое прохладное отношение при попытках добиться бесплатного ремонта.

Зачастую управляющее предприятие еще и оттягивает замену радиатора как можно дольше, предпочитая обходиться минимальным ремонтом существующего оборудования. Даже заметное превышение запланированного эксплуатационного срока (максимум – 40 лет) не является достаточным аргументом для ЖЭКа, если они считают возможным ограничиться косметическим ремонтом. Если же с батареей и так все в относительном порядке, а основной мотивацией хозяина является обновление облика квартиры, то о бесплатной замене можно забыть – ЖЭК если и станет этим заниматься, то исключительно за ваши деньги.

В любом случае процедура не столь проста. Если речь все же идет о бесплатной замене через ЖЭК, необходимо подать в учреждение два экземпляра соответствующего заявления, на каждом из которых должны быть проставлены номер и дата документа, а также подпись сотрудника конторы, который такое заявление принял. Реально такой документ нужен в одном экземпляре, второй же делается на всякий случай – чтобы проще было отстаивать свои права на бесплатный ремонт.

При этом необходимо согласовывать замену еще и в соответствии с параметрами системы отопления в доме. Дело в том, что система каждого дома рассчитана именно на использование батарей такого размера, какими они были в момент постройки, потому установка любого другого радиатора (более крупного размера, с повышенной теплоотдачей, из другого материала или просто в неустановленном месте) может привести к серьезной аварии всей системы. Если ремонт организовывает ЖЭК, то они должны решить этот вопрос самостоятельно, а вот если хозяин делает все самостоятельно, ему понадобится специальное разрешение, если только один радиатор не меняется на другой, полностью аналогичный.

Получить разрешение можно только после того, как в регулирующую организацию будет подан пакет документов, куда входит, собственно, заявление о замене и техпаспорт жилплощади, документ, подтверждающий право собственности на помещение, а также сертификаты, подтверждающие соответствие абсолютно всех заменяемых комплектующих, включая даже арматуру, требованиям существующей системы. В некоторых случаях требуется еще и документ, подтверждающий положительные выводы экспертизы о возможности модернизации системы. Экспертиза теплового расчета обязательна в ситуациях, когда новый радиатор существенно отличается по техническим характеристикам от старого или будет установлен в другом месте, а также в случае, если к старой батарее хотят добавить новые звенья. Такая услуга, конечно же, не бесплатна.

Когда разрешение наконец-то получено, нужно еще подать заявку, чтобы стояк был отключен, а теплоноситель из него слит, иначе в процессе ремонта можно глобально затопить собственную квартиру. Но даже на этом бумажная волокита не заканчивается, ведь после завершения всех работ придется провести еще одну экспертизу – техническую. На этот раз управляющая компания должна проверить, соответствуют ли выполненные работы тем, на которые вы получили разрешение, и не навредила ли замена радиатора всей системе отопления.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Отопление из полипропиленовых труб своими руками в квартире

Для жителей многоквартирных домов знакома ситуация, когда необходима замена старого чугунного трубопровода. Замена труб отопления в квартире – мероприятие довольно сложное, но и тут обойтись без помощи профессионалов вполне реально.

Самостоятельно спроектированная новая система отопления в квартире может иметь хорошую работоспособность, если соблюдать порядок действий и правила безопасности. Замена старых труб отопления в квартире на полипропиленовые будет выглядеть примерно так:

• согласование работ с муниципальными службами. Первый и очень важный этап, каковой даст вам разрешение на перекрывание подачи воды и сброс её из системы;
• согласование работ с жильцами квартиры выше и ниже вашей. Замена стояков понадобится не только в квартире, где проводится ремонт. Однако, если демонтаж стояка невозможен, можно выбрать специальные переходники с чугунных труб на пластиковые;
• демонтаж старого отопления.Старые чугунные трубы неплохо поддаются демонтажу, но эта процедура требует соблюдения некоторых правил безопасности. Хрупкость чугуна зависит от того, какой срок эксплуатации был у данной системы. Старые трубы разбиваются очень быстро, разламываясь на мелкие части. При ударе металлическим молотом от чугуна отлетают осколки, которые могут попасть в трубопровод: система подачи воды может закупориться. Поэтому для таких целей лучше выбрать резиновый или деревянный обух, который наверняка найдется дома у каждого. Демонтажные работы стоит проводить, надев респиратор и очки ;
• формируется схема новой системы, происходит навешивание радиатора по заданному периметру;
• сборка полипропиленовых трубы отопления и подключение радиатора;
• проверка системы на герметичность. Процедуру испытания проводят под сильным давлением – в 1,5 раз выше, чем обычное рабочее давление. Если производилась замена старой системы на новую двухтрубную, воду стоит пускать в обратном направлении при проверке.

Во многоквартирных домах заменять металлические трубы отопления на полипропиленовые можно как полностью, так и частично

Первым делом нужно выбрать оптимальный тип системы. Отопительная система может быть однотрубной или двухтрубной. От этого будет зависеть количество радиаторов и, соответственно, стоимость работ. Двухтрубная система требует большего количества радиаторов: если их более 8, то для такого отопления будет использоваться труба полипропиленовая с диаметром 32 мм. Если выбрать однотрубную систему домашнего отопления из полипропиленовых труб, расходы на ее обустройство снизятся, но тепло не будет распределяться равномерно. Каждый последующий радиатор будет прохладнее предыдущего. Схема может быть дополнена клапанами термостата, регулирующими мощность каждого радиатора.

Какая бы система отопления ни планировалась, необходимо расположить в верхней части радиатора клапан для сброса воздуха – кран Маевского. В нижних частях отверстия закупориваются пробкой.

Важно! При вкручивании пробки во вход радиатора необходимо очистить лезвием ножа от наплывов краски и любых других загрязнений. Это касается даже новых радиаторов

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов

хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов. хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой.

Количество труб для отопления частного дома зависит от типа системы обогрева

Обязанности по замене стояков в приватизированной квартире

Новоиспеченный владелец квартиры порой даже не подозревает сколько проблем ему теперь придется решать. И одна из них, кому теперь принадлежат обязанности по замене стояков в приватизированной квартире? Ведь вместе с жилой площадью в собственность переходят и коммуникации, в том числе и общедомовые.

Но подтверждение того факта, что все трубы, включая водопроводные, отопительные, газовые и канализационные являются собственностью жильцов дома, не отвечает на вопрос, кто все-таки должен менять стояки в приватизированной квартире? В том же документе говорится о таком понятии, как ремонт (текущий и капитальный).

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Порядок работ по замене радиатора

Радиатор отопления в защитной плёнке

Если все подготовительные вопросы решены, и вы готовы заменить батареи отопления в квартире, можно приступать к выполнению работ. Многие выполняют работы по-своему, однако каждый специалист или начинающий должен придерживаться главных правил и основной последовательности выполнения работ. После подготовительных работ последовательность работ будет выглядеть примерно так:

• Демонтаж отслуживших радиаторов отопления. Чаще всего приходится сталкиваться с удалением чугунных радиаторов, которые используются не одно десятилетие. В этом случае самым правильным решением будет обрезать их на входе и выходе, хотя можно постараться разобрать батареи в местах крепления. После этого демонтируются крепежи, которые также вряд ли будут в дальнейшем пригодны.
• Установка новых крепежей радиаторов. Этот шаг желательно делать сразу, перед тем как начинать подключение радиаторов. В случае полной замены трубопровода это можно сделать после подвода труб к месту установки радиаторов.
• Непосредственно установка радиаторов. Перед тем как поменять радиаторы отопления, стоит тщательно проверить состояние приборов отопления и креплений, подобрать соответствующий инструмент. Устанавливая радиаторы отопления любой марки, всегда стоит помнить главное – они должны иметь небольшой уклон. Это способствует лучшей циркуляции теплоносителя и не позволит воде скапливается в полости радиаторов после их отключения.
• Испытание работоспособности системы, которое делается по большей части визуально.
• Запуск системы в эксплуатацию.

Многих, столкнувшихся с проблемой замены отслуживших свой срок радиаторов отопления, встаёт вопрос, а сколько стоит поменять радиатор отопления, и можно ли сделать это самостоятельно, и какие есть ограничения и рекомендации относительно их замены. Что касается стоимости работ, то она незначительная, как правило, особенно если работы производятся  в комплексе с заменой всей системы отопления. В противном же случае тяжело найти желающих произвести замену, к примеру, одного радиатора. Скорее всего, в этом случае придётся попробовать свои силы. В этом случае надо помнить, что все работы по замене радиаторов центрального отопления производятся в межсезонье. В сезон отопления, это будет стоить дорого, так как предстоит спуск воды со всей системы отопления стояка, а то и всего дома.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Как правильно подключить биметаллический радиатор?

Очень часто, а осенью практически ежедневно, на самом популярном форуме в рунете по теме монтажа mastergrad.com появляются темы или сообщения с вопросом о проблемах подключения биметаллических радиаторов в квартирах и мне очень жаль, что в наше время, когда есть доступ к любой информации в сети, множество людей сталкивается с данной проблемой обращаясь для замены радиаторов к «специалистам», которые не имеют ни малейшего представления о том, как выполняется данный монтаж. И вопрос не только в том, что радиаторы целиком или полностью не прогреваются, что ставит под сомнение целесообразность такой замены, но и в том, что также часто монтаж проводится с серьезными  нарушениями проектных условий системы отопления, которые серьезно влияют на её надежность, тем самым жизнь и здоровье жильцов подвергается серьезной опасности. В этой теме, посредством выложенных фото своих работ, я постараюсь дать простые советы как необходимо подключать радиаторы, чтобы соблюдались все строительные нормы и новые отопительные приборы полностью прогревались.

Какие трубы выбрать для монтажа радиаторов?

Во-первых хотелось бы  сразу определиться с типом материала трубопровода, которым подключается новый радиатор : если в доме по проекту стояки системы отопления выполнены из стальной черной трубы, то и подводы к радиатору должны быть выполнены из стали. Варианты из пластиковых труб (полипропилен, металлопластик) значительно уступают по надежности стальной трубе и категорически недопустимы в системах спроектированных из стали, тем более при открытой прокладке, что недопустимо согласно требованиям СНиП, подключение радиатора медными трубами и трубами из нержавеющей стали, лично я считаю нецелесообразными по экономическим и эстетическим соображениям, а также в силу понижения надежности трубы из-за значительно меньшей толщины стенки.

Во-вторых стоит определить тип соединения для трубопровода, трудно поспорить что оптимальным является газосварка, как из соображений надежности (при резьбовых соединениях всегда присутствует уязвимое место-сгон) так и с эстетической стороны в силу отсутствия резьбовых фитингов

А также немаловажно, что стояки смонтированные строителями дома редко отличаются правильной геометрией относительно стен и пола, при газосварке же, монтажники легко могут исправить все неровности оставшиеся от строителей

Как правильно выбрать радиатор

Основополагающих критерия всего 2: дизайн и теплоотдача. По второму показателю чугунные батареи так и остались непревзойденными, хотя эстетически и выглядят непривлекательно. Но в современных магазинах можно найти и художественное литье из чугуна. Такие приборы тяжелее обычных, но и греют лучше, и гидравлические удары (резкий перепад давления) им нипочем, к тому же они красиво смотрятся.

Растет популярность биметаллических радиаторов, отлично противостоящих коррозии и гармонично вписывающихся практически в любой интерьер. Производители предлагают как настенные, так и напольные варианты. Такие устройства подключаются с помощью полипропиленовых труб, период эксплуатации которых составляет 50 лет. Изящные изделия красиво смотрятся и долго служат.

Чтобы микроклимат в помещении был комфортным, понадобится выполнить несложный расчет. Сначала определяются с количеством подключающих устройств. К примеру, площадь помещения составляет 20 кв. м. Для обогрева каждых 2-х метров положена 1 секция и еще 1 дополнительно для всего помещения: 20 : 2 + 1 = 11. Чугунный прибор с таким количеством элементов будет смотреться громоздко, биметаллический — вполне симпатично. Но, если в комнате 2 окна, лучше поставить под ними 2 батареи на 5 и 6 секций — это оптимальное решение.

Далее рассчитывается количество тепла. Для каждого типа домов оно разное.

Норма для обогрева одного кубического метра помещения составляет:

• для новостроек — 20 Вт;
• для кирпичных зданий — 34 Вт;
• для панельных строений — 41 Вт.

Поэтому для расчета необходимо знать теплоотдачу одной секции. Пусть она будет 100 Вт. Считаем объем помещения площадью 20 кв. м: 5 × 4 × 2,5 (высота потолка) = 50 м³. Предположим, это новостройка. Тогда для обогрева комнаты понадобится: 50 × 20 = 1000 Вт. У нас 2 радиатора с общим количеством секций 11. умножаем их на сто и получаем результат: 11 х 100 = 1100 Вт при требуемых 1000 Вт. Двух батарей на 5 и 6 секций для поддержания комфортного микроклимата вполне хватит. При условии, что нет утечек тепла через двери и окна.

Цены на радиаторы отопления разных производителей

радиаторы отопления

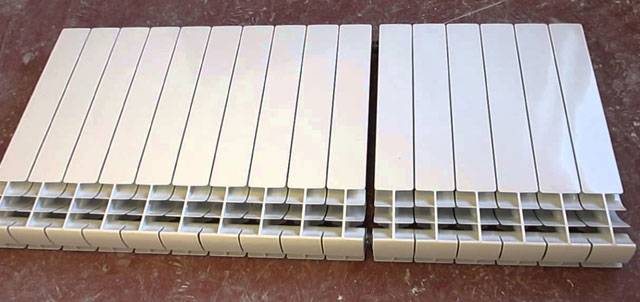

Наращивание — как нарастить радиаторы правильно

Соединение секций биметаллических радиаторов осуществляется в следующей последовательности операций:

Снятый радиатор устанавливают на ровное основание, а напротив него кладут дополнительную секцию Следует взять во внимание, что одна из ее сторон оснащена правой резьбой, а вторая — левой. Потом нужно взять ниппель, спозиционировав его таким образом, чтобы добиться совпадения резьбы на соединяемых секциях Далее его накручивают на левый торец батареи на один виток резьбы

По завершению процедуры аналогичным образом поступают с элементом для нижней части радиатора. После этого секции, приготовленные для соединения, плотно приставляются другу ко другу. Между ними прокладывают уплотнитель, измерив расстояние до ниппеля (для этого понадобится радиаторный ключ). Его вставляют на измеренную длину в специальную нишу на обратном торце радиатора

Для того, чтобы прокрутить радиаторный ключ, используется трубный

Закручивая ниппель, важно добиться того, чтобы он одновременно погружался внутрь противоположных батарейных секций. По завершению этой процедуры с помощью радиаторного ключа делается три полных оборота

Это способствует тому, чтобы ниппель был зафиксирован максимально плотно. На следующем этапе радиаторный ключ перемещают на другую сторону обогревающего прибора. Процедура навинчивания реализуется в том же порядке, что и с нижней частью

Важное условие: в конце процесса коммутируемые секции должны стоять максимально плотно. В завершении проводится установка на батарею боковых пробок и паронитовых прокладок

Для этих целей понадобится трубный ключ. Важно добиться максимально прочного их завинчивания для создания хорошей герметичности. Это станет гарантией того, что на стыке не будет просачиваться вода. Это последняя операция в наращивании батареи системы отопления.

Обогрев в двухэтажном доме

От грамотного монтажа системы обогрева во многом зависит комфорт загородного жилья. Здесь следует прислушаться к советам опытных мастеров:

• Сократите количество изгибов – каждый из них создает сопротивление, ухудшая циркуляцию воды и снижая эффективность батарей в частном доме.
• Не делайте слишком длинных прямых участков.

В остальном схема радиаторного отопления двухэтажного дома подчиняется тем же законам, что мы рассмотрели выше. При однотрубном варианте система будет работать максимально эффективно на втором этаже и очень слабо на первом. Если этого не избежать, позаботьтесь хотя бы о дополнительных перемычках для равномерного прогрева труб по ходу движения воды. Также правильно будет использовать радиаторы из стали или чугуна – через несколько дней они более-менее выровняют свою температуру за счет простого теплообмена.

Идеальное подключение к системе отопления в доме на два этажа выполняется по двухтрубной схеме. Для этого основная подача горячей воды сперва разделяется на две линии (по одной на каждый уровень), а там уже они параллельно подсоединяются к радиаторам в комнатах. Отработанный теплоноситель в обратном порядке собирается в общую «холодную» ветку отопления и возвращается к нагревательному котлу.
