Воздушный клапан для канализации

Инструкция по установке

Практически все вакуумные аэраторы производятся под распространённое соединение труб DN110 с диаметром 110 мм. Если диаметр не подходит по соединению, используется профильный переходник. Различают также трубы DN50 и DN75, с соответствующим цифровому обозначению диаметром, для которых применяют клапаны с выходом 50 и 75 мм.

Важно понимать, что воздушный клапан для канализации 110 мм, используемый для труб с диаметром менее этого размера, монтируется максимум в двух точках магистрали. Для установки клапана в металлическую трубу также используют специальные переходники, которые гарантируют герметичный стык пластика с металлом.. Перед установкой вакуумного аэратора необходимо определиться с местом монтажа, учитывая правила расположения и доступность для будущего обслуживания

После этого отключают воду в помещении, закрывая краны на трубах. Если необходима установка в уже готовый трубопровод, производят врезку клапана и устанавливают соответствующий переходник.

Перед установкой вакуумного аэратора необходимо определиться с местом монтажа, учитывая правила расположения и доступность для будущего обслуживания. После этого отключают воду в помещении, закрывая краны на трубах. Если необходима установка в уже готовый трубопровод, производят врезку клапана и устанавливают соответствующий переходник.

Видео описание

В данном видео рассказывается, как смонтировать аэратор под раковину:

Большинство моделей канализационных клапанов имеют раструбный способ крепления. Сборку осуществляют в следующей последовательности:

1. Наружную часть и раструб тщательно очищают от пыли или скопившейся грязи.
2. Герметизирующее кольцо устанавливают в жёлоб раструба.
3. С помощью силиконового или глицеринового герметика смазывают соприкасающиеся поверхности. Необходимо это для снижения трения.
4. Вводят смазанный конец вакуумного аэратора в трубу до отмеченного участка. Качество монтажа можно проверить путём проворачивания частей клапана. Аэратор должен плотно прилегать к трубе.

Для проверки надёжности соединённый участок укрепляют хомутом

Важно после монтажа проверить герметичность всех стыков. Существует скрытый вариант установки при помощи специальных клапанов.

Многие модели аэраторов используются также для прочистки заторов в трубопроводе. Для этого на их корпусе находятся крышка. Её снимают, вытаскивают внутренний механизм и проводят плотный трос внутрь.

Видео описание

В следующем видео описывают особенности установки клапана для стиральной машины:

Если стояк установлен в закрытом коробе и труднодоступен, нужно обеспечить доступ воздуха. Для этого выполняют небольшую вентиляцию, в зависимости от размера сетки. Корпус надёжно монтируется в стену, крепёж ровняют таким образом, чтобы его наружная сторона была заподлицо со стеной. Декоративная решётка, при её наличии, является единственным видимым элементом конструкции, крепится она с помощью болтов или саморезов. Производят решётку, из эстетических соображений, в разных цветовых вариантах.

Коротко о главном

Установка вакуумного клапана сильно улучшает работу канализационной сети и защищает помещение от зловонных запахов. Но он не защитит от всех проблем, связанных с перебоями в сливной системе

Важно брать в расчёт назначение аэратора, его главные преимущества, и использовать только по назначению. Выбирать клапан стоит исходя из особенностей трубопровода в помещении

Установка защитного механизма, при должных навыках и знаниях, не займёт много времени и сил.

Свойства

Довольно трудно представить туалет (или ванную) без каких-либо посторонних запахов. Это создает определенный дискомфорт, в связи с чем был придуман воздушный обратный клапан для канализации. Он позволяет бороться со многими проблемами.

Причины появления запаха

Наверняка многие люди задаются вопросом, а откуда этот неприятный запах. Разумеется, когда имеет место засор магистрали, то все понятно. Однако, что если его нет?

На самом деле все весьма просто – причина в одновременном сливе из нескольких устройств. В итоге в трубах появляется разряжение воздуха, а оно способно выдавить всю жидкость из затворов. В результате воздух беспрепятственно перемещается по всей системе, а вместе с ним и некие зловония.

Здесь вы можете увидеть схему организации грамотной вентиляции

Раньше, когда еще не был изобретен воздушный клапан на канализацию, решение такой проблемы было одно – вывод вентиляции стояка на чердак (или крышу). При этом такая мера не давала должной эффективности, ибо при низких температурах он замерзал и совершенно не справлялся со своей задачей. К счастью, на помощь пришло описываемое нами изделие.

Устройство и принцип действия

Предлагаемая ниже инструкция объяснит, как устроен такой механизм (см.также статью “Телефонная канализация: особенности построения и эксплуатации”).

Состоит он из следующих элементов:

• Шток. Это главный элемент конструкции, который открывает (и закрывает) при необходимости боковое отверстие.
• Корпус с отверстиями, расположенными сбоку. Они нужны для впуска воздуха. В большинстве случаев данный элемент выполняют из пластмассы, ибо цена такого материала наиболее низкая, но бывают и другие варианты.

На данном фото вы можете увидеть все составляющие (снизу вверх): корпус, воздухозаборное отверстие, шток, прокладка, защитная крышка

• Резиновая прокладка. Она нужна для обеспечения максимальной герметизации устройства.
• Защитная крышка.

В большинстве случаев эти механизмы выпускаются двух размеров: 110 и 50 мм (для подключения отдельных элементов). Впрочем, сегодня можно найти и другие, к примеру, канализационный воздушный клапан 100. Это связано с тем, что сейчас имеется бесчисленное множество различного сантехнического оборудования, размеры которого могут быть нестандартными.

Принцип действия описываемого нами изделия такой:

• При сливе с нескольких устройств в системе образуется разряжение воздуха. Это значит, что давление вначале резко повышается, а потом также быстро снижается.
• Если общая труба не вентилирует, то шток приоткрывает отверстие, расположенное сбоку. В результате в стояк попадает некоторое количество воздуха.
• Когда давление в системе приходит в нормальное состояние, устройство принимает исходную позицию.

В данной таблице вы сможете найти некоторые очень важные технические характеристики

В итоге это, нехитрое на первый взгляд, изделие обеспечивает контроль давления во всей магистрали. Как следствие, наружу не попадают неприятные запахи снизу.

Разновидности

Сейчас в магазинах можно встретить сразу несколько разновидностей:

• Воздушный автоматический. У него довольно слабая пропускная способность, поэтому применяется лишь в частном секторе. Обеспечивает лишь выпуск воздуха.
• Антивакуумный. Используется для любого числа труб. Обеспечивает и выпуск, и впуск воздуха.
• Комбинированный.

Если позволяют средства, можно спокойно брать антивакуумный даже для одного частного дома. Это обеспечит максимальную эффективность.

Два слова про монтаж

Если вы впервые собирайтесь своими руками работать с таким механизмом, то наверняка желаете знать, как он подключается.

На самом деле может быть два варианта:

По-научному этот прибор называется аэратор

Устанавливаем один клапан прямо на общий стояк, который отвечает за весь воздух в системе. Монтируется он при помощи различных фитингов (они подбираются в зависимости от материала и формы труб). В таком случае приобретайте изделие диаметром 110 мм.

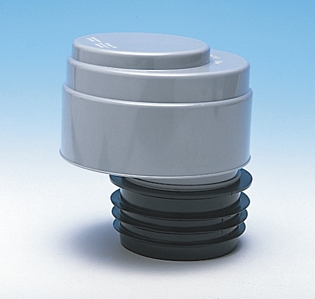

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

1. корпуса прибора;
2. встроенного бокового отверстия для вентиляции;
3. штока, реагирующего на возникновение разности давления;
4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

• Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
• Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
• Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
3. Проверяется герметичность всех стыков прибора с трубами.

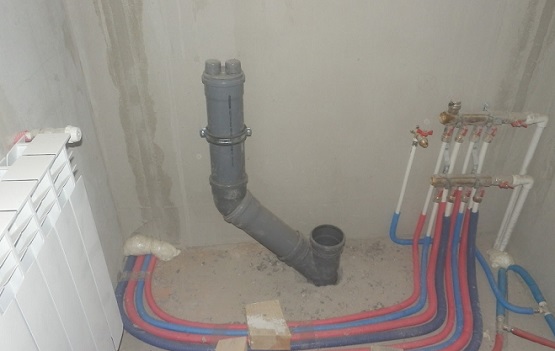

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Принцип работы фановой трубы

Фановая труба являет собой конструкционный элемент, который соединяет трубопровод со специально возведенным вентканалом. Ключевое ее предназначение – отводить газы и запахи, распространяемые из канализации.

Наличие в системе вентиляционного стояка гарантирует отсутствие в жилых помещениях неприятных громких звуков, возникающих в момент спуска воды, и «благоуханий» канализационных нечистот (+)

Длина и форма этого элемента может быть произвольной. Встречаются модели вертикального и горизонтального исполнения, скошенные под прямым или острым углом.

Принцип функционирования фановой трубы прост. Сточные воды, попадая в вертикальный стояк, создают в полости трубопровода разрежение. Оно может частично компенсироваться водой, выполняющей роль гидрозаслонки в сифонах установленной сантехники.

Но если вертикально установленный стояк имеет большую протяженность и при этом в какой-то момент происходит единовременный мощный сброс отработанной жидкости, то в канализационной трубе возникает вакуум.

Сформированный поршень из жидкости со всей своей силой и характерным «чмокающим» звуком в один момент срывает и пробивает гидрозаслонки сантехники, опустошая при этом сифоны.

Как результат, вода полностью высасывается из всех гидрозатворов. А потому препятствий для канализационных «ароматов» не остается. За счет этого они быстро распространяются по всему зданию.

Проявляется такой эффект и при быстром откачивании фекальным насосом содержимого выгребной ямы или септика в цистерну ассенизаторской машины

Беда в том, что появлением неприятного «благоухания» в жилых комнатах дело не ограничивается. Природный процесс разложения фекалий сопровождается выделением вредных для домочадцев газов: метана и сероводорода.

Если же система оборудована фановым стояком, в момент «вброса» не бывает таких последствий, поскольку создающееся в коллекторе разряжение просто не успевает пробить гидрозаслонки в сифонах.

Этому препятствуют потоки атмосферного воздуха, которые одновременно с возникновением разряжения затягиваются в систему, блокируя проникновение газов в помещение при сливе и откачивании септика.

Устройство и принцип работы

Сам вакуумный клапан имеет следующее устройство :

Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).

Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).

Шток или мембрана. Выполняются из резины.

Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;

когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;

поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

И з преимуществ использования канализационного аэратора:

возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);

возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках и производителях

О сновными техническими характеристиками канализационного аэратора являются:

Диаметр. По этому параметру выбирается модель под диаметр трубы.

Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

1. HL ( австрийская фирма, ее продукция — самая дорогая).
2. McAlpine ( английская фирма, среднеценовой сегмент).
3. Wavin ( польский производитель, среднеценовой и дорогой сегмент).
4. Европласт (украинский бренд, дешевый сегмент).

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

• легкая и быстрая установка;
• экономия денежных средств;
• невозможность установки фанового стояка;
• минимизация потерь тепла через вентиляционные стояки;
• улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

На что обращать внимание при выборе

Прежде чем купить клапан вакуумного типа, необходимо принять во внимание три фактора:

диаметр вакуумного запора, клапаны могут быть Ø110 мм и Ø50 мм. Установка первых производится на канализационный стояк, вторые – на угловой отвод от него

Обратим внимание, что аэратор Ø50 мм рассчитан на выравнивание давления при сливании воды с двух устройств (не более), например, унитаза и раковины;

Фото: вакуумный клапан диаметром 50 и 110 мм

1. конструктивные особенности. Устройства могут быть оборудованы мембраной или штоком, последние предпочтительнее, поскольку их срок эксплуатации более продолжительный;
2. производитель оборудования. Рекомендуем приобретать модели известных брендов, например: Ostendorf, TDI, Ssangyong, EGR, КВЭ, КВМ, КВР и т.д.

Предохранительный воздушный клапан Ostendorf для внутренней канализационной системы

Видео по теме:

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

• установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
• наличие более нескольких этажей, если на каждом из них используется санузел;
• если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

• тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
• в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).
