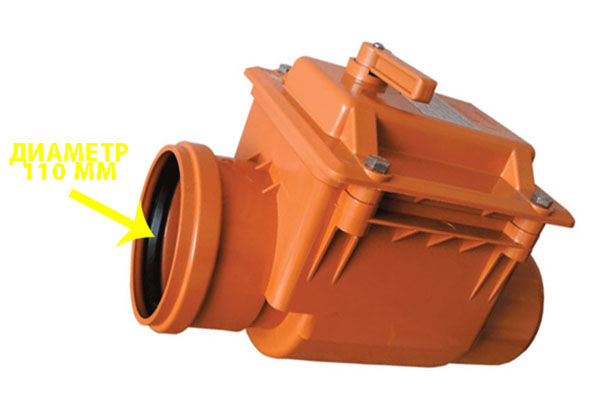

Применение и установка обратного клапана для канализации 110 мм

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Как выбрать аэратор

Перед выбором вакуумного клапана полезно ознакомиться со следующими рекомендациями:

Аэратор для канализации является недорогим изделием с ценой от 70 руб. за устройство диаметром 110 мм. На рынке представлен ряд приборов отечественного (Политек, Sinikon, Polytron Comfort) и зарубежного (Ostendorf (Германия), Mc Alpine(Англия)) производства. При выборе следует учитывать традиционно более низкое качество российских изделий, особенно в моделях с поплавковым клапаном

В пользу выбора мембранных устройств говорит и тот факт, что мембрана пропускает больший объем воздуха и дорогие зарубежные аналоги сделаны по этому принципу.
При выборе следует обращать внимание на пропускную способность прибора — чем выше этажность дома, тем больше разряженного воздуха в трубопроводе при спуске воды и соответственно понадобится всасывание значительного объема воздуха в единицу времени для предотвращения сноса гидрозатворов. Исходя из этого, для домов с высокой этажностью (не выше 3-х) с большими объемами спускаемой воды рекомендуется установка приборов с сечением 110 мм на трубу стояка.
При приобретении устройства обращают внимание на посадочный патрубок, который вставляется внутрь отрезанного стояка (для изделий диаметром 110 мм) или расширенного патрубка, имеющего уплотнительную резиновую прокладку внутри. Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу

При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу. При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Монтаж обратных клапанов

Установка обратных клапанов не представляет особых сложностей и по силам любому технически неподготовленному пользователю. Для правильного монтажа самое главное – строгое соблюдение горизонтального положения прибора.

Если требуется установить обратный клапан на канализацию 50 мм, поступают следующим образом:

• Обычно 50 мм трубопровод имеет небольшое количество раструбных соединений и часто проходит сквозь стены, в которых фиксируется штукатурным или цементно-песчаным раствором. Конечно, проще будет использовать клапан с отводами для компрессионного подключения, помещаемое в разрез трубы, но такие клапаны, как правило импортного производства и стоят очень дорого по сравнению с отечественными, если у вас есть клапан с компрессионными отводами, вы счастливчик, просто разрезаете трубу и вставляете клапан обжав его муфтами. Но на нашем рынке продаются в основном обычные канализационные клапаны 50 мм, у которых, с одной стороны обычный раструб 50 мм, а с другой стороны гладкий конец для входа в раструб трубы..
• Клапан лучше монтировать на стадии строительства канализационной системы, тогда не будет проблем с резкой трубы, сразу подбираете трубы нужной длины и ставите клапан по принципу монтажа всех раструбных канализационных труб. Но если система уже рабочая, а клапан нужен, то понадобится еще и муфта, чтобы с ее помощью подключить клапан. Чтобы установить обратный клапан для канализации 50 мм ножовкой по металлу или дереву с мелким зубом вырезают трубный фрагмент на горизонтальном участке на 1,5 – 2 см меньше длины самого клапана.
• Затем раструбный конец клапана надевают на гладкую часть трубы, а гладкий конец вставляют в раструб канализационной муфты, которая в свою очередь надевается на гладкий конец трубы и регулируют длину стыка так, чтобы стык был примерно посередине муфты.

Рис. 10 В какой ситуации нужен обратный клапан в автономной канализации

Обратные клапаны на трубы диаметром 110 мм могут размещаться внутри зданий или на улице. При их наружном монтаже необходимо обеспечить свободный доступ к устройству – этого достигают помещением клапана в закрытый технический колодец. Для размещения его на трубах выполняют следующие операции:

• Освобождают в земле участок трубопровода в точке раструбного соединения, разбирают фрагмент и монтируют технический колодец.
• Типовая длина корпуса клапана около 150 мм, поэтому отрезают прямую трубу примерно на 120 мм и надевают на нее до упора раструбный конец клапана. Обычно положение стрелки на корпусе направлено от расширенного раструба к цилиндрическому отводу диаметром 110 мм.

1. Ревизионая крышка – предназначена для проведения планово предупредительных работ по ремонту клапана и проверки технического состояния;
2. Крепежные болты – предназначены для герметичного закрепления крышки;
3. Блокировочный вентиль – предназначен для аварийного закрытия клапана;
4. Уплотнительное кольцо – особая форма такого кольца позволяет произвести герметичный монтаж, исключающий выскакивание и выталкивание соединенных частей, а также соединение не “запекается”, что позволяет произвдить разборку и повторную сборку трубопровода;
5. Ревизионная емкость – для удобства проведения профилактических и ревизионных работ;
6. Блокировочный рычаг – управляет задвижкой, пропуская поток только в одном направлении, и в аварийном режиме, удерживает задвижку в закрытом состоянии;
7. Задвижка – для максимальной герметизации оснащена специальным резиновым кольцом.

Рис. 11 Примеры установки канализационных 50 мм клапанных затворов

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Принцип действия

Для прямого потока жидкости запирающая деталь полностью открыта. При возвратном движении жидкости деталь закрывается, и проход становится недоступным. Действия происходят автоматически.

Если проблема возникла в уже действующей системе, преобразованием которой заниматься некому, следует самостоятельно установить возвратный клапан для стоков. Это достаточно легко сделать. Обратный клапан монтируется в канализационной трубе диаметром 63 мм (или 110 мм, 125 мм). Соответственно внутренний диаметр трубы равен 50 мм (или 90 мм, 100 мм).

Непременное условие – запорная деталь должна располагаться на высоте не менее 100 мм над самым высоким сифоном по схеме и не менее 350 мм от уровня лестницы при её наличии. Также следует выбрать место с учетом возможности проведения инспекционных проверок.

Сегодня на рынке представлено множество модификаций клапанов сточных вод, но, независимо от модели, все они работают автоматически в случае разрежения и предотвращают отказ гидравлических замков. Они устанавливаются, как и любой другой формованный продукт, на гнездо с применением резинового уплотнения.

Принцип действия системы

Важно! Если следовать правилам эксплуатации, обратный ПВХ клапан вполне способен прослужить пятьдесят лет и более

Существующие виды

Принцип работы всех аэраторов одинаков, но их внутреннее устройство, размеры и внешний вид могут отличаться.

Различие по размеру

Воздушные клапаны производят разных размеров. Самыми ходовыми для домашней канализации являются устройства диаметром 110 мм и 50 мм.

Размер аэратора влияет на место его установки:

1. Изделие диаметром 110 мм устанавливают на канализационный стояк, выходящий из здания внутрь чердачного помещения. Как вариант, клапан 110 мм можно крепить на дополнительном стояке внутри санузла при условии, что второй аэратор диаметром 110 мм будет установлен на чердаке.
2. Клапан диаметром 50 мм способен обслужить один или два сантехнических прибора и его установка выполняется на канализационную трубу непосредственно возле них. Монтаж 50 мм аэратора обязателен при переходе трубы из одного диаметра в другой или при большой длине горизонтального трубопровода. В последнем случае должен быть выдержан правильный уклон, иначе работа аэратора будет невозможна.

Ещё выбор места монтажа определяет вид изделия, если, точнее, то функциональность его механизма.

Различие по видам

Кроме размеров, аэраторы бывают разных модификаций. Это надо учесть не только при выборе изделия, но и во время монтажа.

Особенности срабатывания механизма клапана, разделяет изделие на следующие виды:

• 1. Кинетический вид устройства работает только с низким давлением воздуха. По-другому изделие именуют антивакуумным. Работа механизма предотвращает проникновение канализационного газа внутрь помещения. Такая модель клапана оптимально подходит на трубу диаметром 50 мм.
  2. Автоматическая модель не монтируется на большие канализационные трубопроводы. Механизм клапана не способен пропустить большой объем воздуха, требующегося во время обильного движения жидких нечистот. Оптимально изделие работает с малой канализацией частного дома или квартиры.
  3. Комбинированный вид клапана по праву называют вакуумным. Его механизм состоит из деталей, входящих в комплектацию предыдущих двух изделий. Чаще всего подобный воздушный клапан для канализации устанавливают на трубу диаметром 110 мм, но индивидуально можно использовать с трубопроводами меньшего сечения – 50 мм.

Аэраторы могут работать с горизонтальными и вертикальными трубопроводами, что требуется учесть при выборе подходящей модели.

Различие по конструкции механизма

В зависимости от рабочего механизма, воздухозаборные изделия разделяют на несколько типов:

1. Приёмный тип механизма работает на горизонтальном трубопроводе. Если есть перекачивающее оборудование, то вакуумный аэратор ставят перед насосом. Благодаря встроенному фильтру задерживаются твёрдые фракции, приносящие вред трубам.
2. Межфланцевую конструкцию относят к примитивному типу. Клапан монтируют между двумя концами разрезанной трубы диаметром 110 мм. За счёт фланцев достигается герметичность соединения.
3. Шаровым механизмом оборудован клапан, предназначенный для установки в горизонтальные трубопроводы, диаметром 50 мм. Такое название механизма пошло от шарикового затвора, находящегося внутри корпуса.

Аэраторы, оборудованные поворотным или лепестковым механизмом, не устанавливают на стояки канализаций, имеющие большой диаметр трубы. Это связано со слабыми золотниками, которые часто ломаются.

ВАЖНО! Независимо от конструкции и места монтажа воздушные клапаны запрещено устанавливать под уклоном или горизонтально

Виды обратного клапана для канализации с диаметром 110 мм

При аварийных ситуациях все хватаются за телефоны и вызывают аварийные службы, которые не всегда приезжают в короткое время. Этому способствуют и пробки, и нерадивость самих служб, поэтому многие квартиры первых и даже вторых этажей к моменту приезда оказываются в плену фекального потопа. Как бы вы тогда не возмущались, но возвращать деньги за испорченную мебель и остальное имущество вам никто не будет, а добавьте сюда зловоние, которое не выветрить и за месяц, то сценарий фильма можно продавать Квентину Тарантино.

Данные изделия могут отличаться по нескольким параметрам, например:

По размерам

Обратный клапан для канализации с диаметром 110 мм устанавливают во внутреннем жилищном пространстве в основном для унитазов.

Для основного трубопровода закупают запорные элементы Ду50мм, а для наружных канализационных систем размеры такого приспособления могут быть 150 — 200 мм.

Диаметр 32 и 40 мм тоже имеет место быть в некоторых клапанах.

По материалу изготовления

Как мы узнали, обратный клапан на канализацию может иметь больший или меньши диаметр, нежели 110мм, но отличается он не только размерами, а и материалом изготовления, а именно:

1. чугун;
2. пластик;
3. сталь.

По способу установки

Кроме того, обратный клапан на канализацию 110 может быть для вертикальной или горизонтальной установки, в зависимости от конфигурации трубопровода.

Их ставят на стыках, в фланцах или врезают в трубы за счёт резьбовых соединений.

По конструкции

1. В пластиковый корпус вмонтирована запорная тарелка с резиновым уплотнителем, на которую оказывает давление пружина из стали. При выходе стоков она открывается, а при обратном движении только сильнее прилегает к опорному кольцу. Такие приспособления оснащены крышкой для ручного открытия и специальным вентилем, которым закрывают трубопровод в безвыходных ситуациях.
2. Вместо запорной тарелки устанавливают шар, обеспечивающий более надёжную защиту от обратного потока.
3. Обратный клапан на канализацию 110 имеет и другое устройство. Входной и выходной патрубки находятся на разном уровне, а между ними существует воздушная камера. Появляется разряжение и мембрана, открываясь, даёт возможность войти воздуху, который потом и будет оказывать на неё давление. Благодаря этому, перекрывается обратное поступление сливной жидкости в санузел.

Какую бы конструкцию вы не выбрали, её надо периодически очищать, дабы продлить эффективный срок службы.

Основные технические характеристики, на которые следует обращать внимание, наглядно указаны в таблице:

Надо сказать, что вертикальный обратный клапан для канализации ZB 110 PION   может использоваться и в качестве канализационной ревизии. Этот элемент был разработан польскими производителями специально для надёжной защиты дома от аварийных ситуаций.

Вообще, кроме указанных в таблице производителей, популярны изделия таких компаний, как: Pestan, Мпласт, Viega и др.

Проблема в сточных системах

Чаще всего, такие происшествия связывают с попаданием крупных предметов в сточные системы. Это, как правило, правильно лишь отчасти. Такие вещи, в большинстве случаев, лишь запускают процесс полной закупорки канализации и последующего перелива зловонной жижи.

Суть в том, что попадание таких предметов в канализацию лишь снижает скорость стока нечистот, что, в свою очередь, способствует оседанию твёрдых частиц сточных вод. Вот они-то, как раз и приводят к полному закупориванию сточной системы.

Приблизительно таким же образом происходит засорение неправильно смонтированных систем. Нарушение угла уклона сточных труб также приводят к снижению скорости оттока воды и увеличивает вероятность их засорения. К слову, неправильный угол, не обязательно говорит о плохом монтаже. Зачастую угол меняется под весом системы со временем. Нечто похожее случается при сочленении горизонтальных отводов сточных труб под прямым углом, что резко снижает отток.

Не стоит забывать и о сроке эксплуатации системы. Со временем, на стенках труб происходит отложение не только нечистот, но и солей, в избытке присутствующих в воде. Это приводит к постепенному уменьшению рабочего сечения трубы и, в результате, к указанным выше спецэффектам.

Что касается жильцов особняков, то, кроме банального засорения сточной системы, к потопу может привести и подъем грунтовых вод. Само по себе явление не слишком частое, но тоже может стать причиной переполнения канализации со всеми негативными последствиями.

Другим, не менее неприятным, моментом является проникновение в квартиру крыс и малоприятных запахов в момент слива. И то и другое, вполне можно исключить с помощью обратных клапанов.
