Система водяного отопления дома: разновидности, схемы, сравнение

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

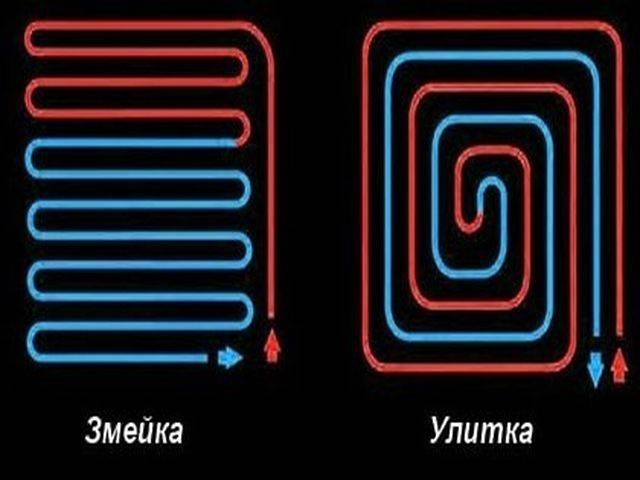

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

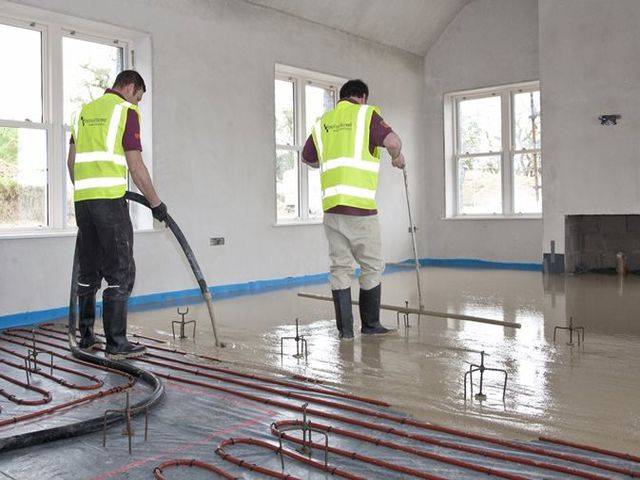

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Монтаж отопления в доме своими руками, вариант с электрическим котлом

Третий вариант отопления – это электрические котлы. По сравнению с газовыми они гораздо дороже стоят, поскольку электроэнергия сейчас не из дешевых. Но если у вас нет другой возможности, то придется смириться с расходами.

Все электрические котлы делятся на три группы: Тэновые, электродные и индукционные. Все они снабжены термостатом, с помощью которого регулируется мощность и степень нагрева теплоносителя.

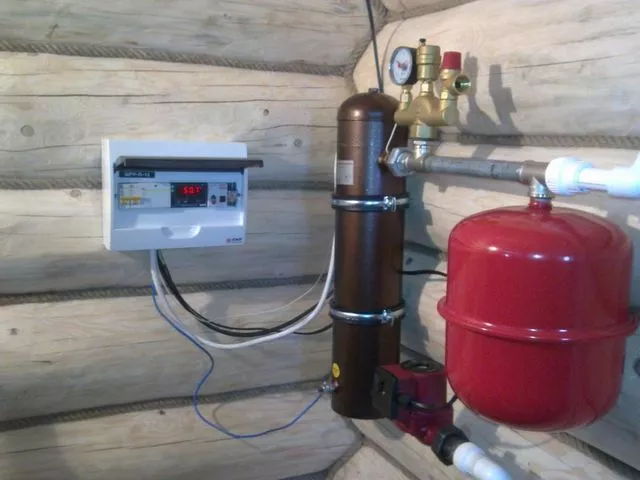

На приведенном ниже фото показан электродный вариант:

Какой котел выбрать? Тэновый, как говорит его название, имеет внутри себя специальные нагревательные элементы – ТЭНы. Принцип действия достаточно прост. Вода подается в бак, где нагревается, а затем направляется в отопительные трубы, а оттуда – в батареи. Гоняет воду по трубам встроенный в бак насос. Этот вариант электрических котлов не только простой в техническом плане, но и самый дешевый по сравнению с другими вариантами.

Поэтому он более популярен среди пользователей. Выглядит он в виде шкафа, который вешается на стену. Найти такой нагреватель можно в любом магазине. Обычно приобретают двухконтурные котлы, которые подают воду не только в систему отопления, но и в трубопровод для получения горячей воды.

Электродный котел

Отличается тем, что в нем используется разница потенциалов на двух электродах и естественное сопротивление воды, которое возникает в результате растворенных в ней солей. Кроме того, нагревает такой котел всего лишь небольшие объемы воды. Насос здесь уже не используется. Цены чуть больше, чем у тэновых, но и износ невелик. Замене подлежат только электроды, которые со временем растворяются в воде.

Индукционный котёл

Что касается индукционного котла, то у него диэлектрический корпус, на который навиты катушка и сердечник. Ток вызывает разницу потенциалов в сердечнике, в результате происходит быстрый нагрев и тепло передается на теплоноситель.

КПД такого котла намного выше предыдущих вариантов, так же как и ресурс его использования гораздо больше. Но и цена оставляет желать лучшего. Правда умельцы наловчились изготавливать самодельный индукционный нагреватель, в результате уменьшили затраты на его приобретение.

Варианты подключения аналогичны таковым газового или твердотопливного. Можно выбрать установку одного из трех типов: с естественным движением теплоносителя или с принудительной циркуляцией (при помощи насоса), а также комбинированный вариант.

При выборе системы с естественной циркуляцией необходимо подобрать трубы определенного диаметра и установить их под определенным углом.

Система принудительной циркуляции не требует специальной наклонной установки труб. Воду гоняет насос. Здесь, конечно же, несколько проще. Устанавливается электрический котел, сверху к нему подключается расширительный бак, а затем и насос. Не нужно подбирать определенный по диаметру тип труб и можно, кроме воды, использовать антифриз.

Можно использовать комбинированный вариант, когда к естественной циркуляции добавляется насос. Выгода в том, что если по какой-либо причине естественная циркуляция прекратится, то наличие насоса позволит продолжить системе работать.

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

1. Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
2. После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
3. Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
4. Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Принцип работы

Вода нагревается в теплообменнике, затем устремляется по трубе в помещение. Тепло от батарей разносится по воздуху, обогревая комнаты. Затем вода охлаждается и поступает обратно в нагреватель. Жидкость идёт естественным ходом (гравитационная циркуляция), либо её подгоняет насос (принудительная). Управление оборудованием осуществляется посредством датчиков температуры и термостатов.

Топливо

Вода нагревается с помощью:

1. геотермальной энергии;
2. кокса;
3. бытового газа;
4. электрического тока;
5. древесины;
6. технического керосина;
7. солнечной энергии.

Наиболее дешёвым и доступным сырьём считается газ, но используется и электричество. Жителями загородных домов любим этот вид топлива за бесшумность и доступность.

Самыми экономичными остаются котлы, работающие от сгорания кокса или древесины. Такой вид топлива также весьма распространён в России и отличается демократичной стоимостью, его могут позволить себе даже люди с невысоким бюджетом.

Технический керосин используется реже из-за своей повышенной опасности. Согласно санитарным нормам, для хранения такое топливо зарывают в землю в специальном контейнере.

Солнечное отопление распространено меньше. Оно включает:

• солнечный коллектор;
• бак;
• систему контроля;
• насосы.

Этот вид отопления абсолютно безопасен, не боится молний, перегрева, урагана. Монтируется по специальному заказу.

Коллектор бывает плоским и трубчатым. Первый представляет собой изолированный теплообменник, где вода прогревается до 90 °C. Лучи, проходя через стеклянный барьер, поглощаются чёрным дном, далее по змеевику нагревают воду.

Трубчатый вакуумный теплообменник не так популярен из-за достаточно высокой стоимости, но они и считаются самыми эффективными, поскольку хорошо работают даже в холодное время года. П

Подсоединён к стеклянным трубам. По центральному каналу в трубу поступает холодный теплоноситель, прогревается солнечным теплом и возвращается в систему.

Геотермальная энергия используется в качестве топлива реже. Затрат на отопление почти нет, а вот установка обойдётся весьма дорого, но и окупается уже через 4—5 лет. Такую систему легче всего обслуживать, не нужен резервуар и электричество, не загрязняется окружающая среда.

Уход за системой требует немало физических усилий. Кроме того, нужна специальная комната, где будет храниться топливо. Такой вариант предпочтителен для домов, стоящих далеко от коммуникаций, где нет ни электроэнергии, ни газа.

Отопление с помощью электричества

Ни для кого не секрет, что не все коммуникационные и инженерные сети доходят до загородных поселков. Но одна сеть присутствует всегда и везде. Это линия электропередач. Правда, о качестве поставки можно в большинстве случаев поспорить, но электроэнергия есть везде.

Поэтому обогревать дом с помощью электрического тока — это оптимальный вариант. При этом можно использовать такие отопительные приборы, как:

• Масляные радиаторы
• Электрические конвекторы
• Тепловые вентиляторы
• Инфракрасные излучатели
• Электрические котлы для водяного отопления

Четыре первых варианта самые простые. Для их подключения достаточно только розетки. Такие устройства можно устанавливать в любом помещении и в любом его месте. Простота, удобство и безопасность — вот что для них характерно. А единственный минус — это квитанции, которые вы получите за потребляемую электроэнергию. Цифры в них будут немаленькие.

А вот с отопительным котлом, который работает на электричестве, проблем больше:

1. Во-первых, вам придется монтировать всю отопительную систему, куда входят трубы, радиаторы отопления, запорная арматура и всевозможные приборы для контроля и регулирования температурного режима.
2. Во-вторых, это сам котел. Стоит он не дешево, да плюс еще его обвязка и подключение. Так что без финансовых трат не обойтись.

Есть еще один момент, на который стоит обратить особое внимание. Подача электричества во многом зависит от качества проложенных линий и от мощности трансформатора. И отключения электроэнергии в большинстве случаев связаны именно с этими двумя факторами

И отключения электроэнергии в большинстве случаев связаны именно с этими двумя факторами.

Первый чреват обрывом линий зимой. А если на всех потребителей не хватит мощности трансформатора, то котел будет работать неэффективно. Что можно предпринять? Вариант один — установить комбинированный котел, который работает, например, и на электричестве, и на дровах. Можно подобрать и другую комбинацию разных видов топлива.

Критерии выбора котла для автономного отопления частного дома

При выборе типа котла для отопления не возникает альтернативны только в том случае, если к дому подведен газ, он является самым дешевым видом топлива и в сравнении с другими источниками (электроэнергия не рассматривается) имеет ряд эксплуатационных преимуществ – не требует места для хранения запасов, выделяют в окружающую среду меньше продуктов горения, не так интенсивно загрязняет дымоходную систему.

Основными параметрами, на которые обращают внимание при выборе котла, являются:

• Мощность агрегата: напрямую связана с площадью отапливаемых помещений и температурным режимом, который обычно выбирают, руководствуясь строительными нормативами и ГОСТами.
• Количество контуров: если в доме не организовано горячее водоснабжение, практичнее выбрать двухконтурную модель, которая может нагревать воду.
• Место расположения: обычно агрегат устанавливают внизу в подвальном помещении на пол, встречаются и подвесные варианты для домов малой площади.
• Материал изготовления агрегата и теплообменника: чугун, нержавеющая сталь, медь.
• Вид камеры сгорания по способу подачи воздуха в топку: открытая или закрытая.
• Наличие систем автоматического управления и контроля, возможность программирования режимов работы.
• Способность котла работать с альтернативным топливом: актуально для жидкотопливных модификаций.

Рис. 14 Конструкция газового котла Rinnai

При выборе котла могут быть полезны следующие советы:

• Если в доме отсутствует горячее водоснабжение, рациональное и дешевле выбрать двухконтурного модель котла, чем устанавливать отдельно одноконтурный агрегат и газовую колонку, электрический бойлер.
• При пользовании электроэнергией ночной тариф обходится значительно дешевле дневного, в этом случае можно сэкономить на стоимости электроэнергии. Для этого ночью сильно прогревают весь дом за исключением спальных комнат, а днем отключают котел на длительное время или эксплуатируют его в режиме минимального обогрева.
• Для надежного функционирования всех котлов, которыми управляет автоматика с питанием от электросети, следует приобрести электрогенератор с автоматическим включением при пропадании электричества – это позволит котельному оборудованию продолжить свою работу при аварийных ситуациях на линии электропередач.

Рис. 15 Устройство твердотопливного котла Kolton

Водяное отопление частного дома своими руками – разбираем премудрости по полочкам

Еще такое отопление требует постоянного контроля. Если собрались оставить жилье на длительный период зимой, то носитель следует слить. Иначе при минусовой температуре он превратится в лед и попросту разорвет трубопровод. Все знают, что в воде содержатся различные примеси, способствующие коррозии металлических элементов, которые содержит любая система. А отложения солей на внутренней части труб препятствуют свободной течи и ухудшают теплоотдачу. И, наконец, если не установить специальный спусковой клапан, в системе могут возникнуть воздушные пробки. Они тоже значительно снижают эффективность.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Особенности однотрубной вертикальной системы

Отопление двухэтажных зданий однотрубной горизонтальной системой может оказаться малоэффективным, поэтому существует альтернативный вариант – создание системы отопления по однотрубной вертикальной схеме. Его используют для обогрева частных домов посредством парового отопления. Особой сложности подобная схема не представляет, так как предполагает вывод подающей трубы с теплоносителем на верхний этаж, подключение к расположенным там радиаторам и монтаж отводов вниз.

Преимущества системы и недостатки

В вопросе, как правильно собрать отопление в частном доме, прежде всего, следует выделить положительные моменты однотрубной вертикальной схемы:

• Возможность сэкономить на материале для монтажа отопительной системы. Для подачи тепла на второй этаж требуется всего одна труба, которая распределяет тепло по всем радиаторам. От каждой батареи наверху вниз также идет по одной трубе, которые соединяются с общей «обраткой». То есть использовать такую схему можно с минимальным количеством материала.
• Примерное соответствие температурных значений на всех этажах.
• Простая реализация проекта.

Монтажные работы

Однотрубная горизонтальная система отопления предполагает последовательное прохождение теплоносителя по радиаторам первого и второго этажа. При этом создавались параллельные горизонтальные цепочки с несколькими батареями.

При монтаже вертикальной системы также требуется создание цепочек, но располагать их следует в вертикальном направлении. Другими словами радиаторы каждого этажа получаются соединенными параллельно.

Подача теплоносителя осуществляется по одной цельной трубе, которая располагается на верхнем этаже. От подающей трубы до каждого радиатора делают отвод. Согласно этой схеме теплоноситель проходит по радиаторам верхнего этажа, переходит в батареи внизу и поступает в обратную трубу, располагающуюся на первом этаже.

При использовании такой схемы наибольший расход тепла будет отмечаться на втором этаже, поэтому помещения внизу будут более холодными.

Проводить своими руками отопление в частном доме с газовым котлом по однотрубной вертикальной схеме можно без циркуляционного насоса. Это объясняется тем, что теплоноситель имеет постоянную температуру, хотя на первом этаже может наблюдаться незначительное охлаждение. Решением проблемы в этом случае может стать установка перемычек-байпасов на радиаторах, что позволяет добиться минимального снижения температуры.

Система отопления, оснащенная электрическим котлом, будет работать по аналогичной схеме. Следовательно, вертикальная схема разводки труб отопления с некоторыми дополнениями является наиболее выгодным и недорогим вариантом.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

• минимизация периметра труб;
• экономия на элементах системы;
• быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Выбор котла

https://youtube.com/watch?v=t6yPr0d2_hM

При покупке котла, как правило, принимают величину 1 кВт мощности на 10 кв. м отапливаемой жилой площади, учитывая, что высота потолков не более 3 метров. Также учитывают объем помещения, степень утепления частного дома, размеры окон, наличие дополнительных потребителей тепла.

Можно выбрать электрический котел – при площади частного дома от 30 до 1000 кв. м, можно использовать котлы мощностью от 3 до 105 кВт, соответственно. Недостатками электрокотлов являются высокая стоимость электроэнергии, перебои с энергоснабжением или недостаточная мощность.
