Устройство компрессора холодильника
Содержание:
- Двухкомпрессорный холодильник
- Выбор компрессора на замену старому
- Признаки неисправности компрессора
- Полезные рекомендации по пайке швов
- Достоинства и недостатки линейных компрессоров
- Динамические компрессоры
- Подключение компрессора холодильника с конденсатором
- Принцип работы автохолодильников компрессорного типа
- Испаритель холодильника
- Видео: как разобрать компрессор от холодильника
- Плюсы и минусы инверторной холодильной системы
- Проверка компрессора
- Зачем нужен инвертор?
- Устройство инверторного компрессора холодильника
- Устройство роторных механизмов
- Датчик-реле температуры
Двухкомпрессорный холодильник
В современных моделях стали устанавливать сразу две компрессорные установки. Один компрессор применяется как в однокамерных, так и двухкамерных агрегатах, в то время как два только в двухкамерных.
Производители моделей сообщают, что применение двух устройств позволит снизить потребление электроэнергии, из-за раздельного управления температурой как в морозильной камере, так и в основной.
Кроме того, эксплутационный срок службы таких моделей более высокий, т. к. каждый компрессор запускается только тогда, когда требуется снизить температуру в своей камере.
При выходе компрессора из строя придётся приобретать новый. При этом необходимо будет искать однотипный. Основными параметрами его являются мощность, тип хладагента и наличие пускового реле.
Выбор компрессора на замену старому
Компрессор — сердце холодильника, но к сожалению, эта деталь в редких случаях выходит из строя. Как правило, ремонт компрессора невозможен, поэтому единственный вариант по возврату холодильника к работе — замена компрессора
В этой статье мы расскажем о том, как правильно выбрать новый компрессор для холодильника, и на что следует обратить особое внимание
Выбирать новый компрессор следует основываясь на технических характеристиках оригинальной детали. Чтобы узнать подробную информацию об оригинальном компрессоре можно воспользоваться технической документацией, прилагаемой к холодильнику, или же выяснить тип компрессора, взглянув на шильдик и поискать информацию о нем в интернете.
Особое значение при выборе нового компрессора имеют следующие характеристики:
- Тип хладагента. Старый добрый фреон, применявшийся на протяжении многих десятков лет, ныне считается экологически вредным, ибо его пары способствуют разрушению озонового слоя Земли. Так это или нет – никто точно не знает, но производители бытовых холодильников сейчас активно переходят на другие вещества, например изобутан. Впрочем, значительно хуже, когда вместо названия применяется закодированное обозначение хладагента, которое не раскрывается по соображениям патентной безопасности.
- Мощность. Данный показатель должен быть абсолютно идентичен предшественнику, поскольку в противном случае двигатель холодильника будет либо перегреваться – когда мощность нового компрессора превышает мощность прежнего, либо недостаточно морозить и охлаждать продукты – когда показатели существенно ниже.
- Характеристики сети. В подавляющем большинстве случаев при выборе данные показатели никогда не учитывают, ибо чрезвычайной редкостью является ремонт холодильного агрегата, купленного, например, в США или Японии – странах, где параметры бытовой электрической сети существенно отличаются от отечественных.
- Тип устройства.
- Тип системы охлаждения.
В случае, когда купить абсолютно аналогичный компрессор не удается, Вы можете подобрать компрессор, мощность которого будет незначительно отличаться (в идеале, в большую сторону). От мощности будет зависеть холодопроизводительность, однако тут есть несколько нюансов. Если мощность нового компрессора будет слишком велика, то двигатель будет перегреваться и в скором будущем система может выйти из строя, в то время как слишком низкая мощность не позволит охладить камеры до нужной температуры. Незначительные отклонения действительно допускаются, но во всем нужно знать меру. Некоторые производители холодильного оборудования в документации указывают допустимые отклонения по мощности, внимательно изучите паспорт изделия и другую документацию.
Признаки неисправности компрессора
Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:
- на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
- при работе компрессора слышится громкий звук, но холодильник не морозит;
- при включении холодильника наблюдается сильная вибрация;
- компрессор не отключается;
- холодильник перемораживает продукты.
Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.
Таблица. Признаки поломки компрессора
Поломка | Причины |
---|---|
Компрессор функционирует, но не морозит | Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа. |
Компрессор не перестает работать | Такая проблема возникает по следующим причинам:
|
Компрессор гудит, но не функционирует | Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств.Существуют и другие причины неисправности:
|
Компрессор холодильника включается, а затем сразу отключается | Выделяют следующие причины неисправностей:
|
Полезные рекомендации по пайке швов
Пайка двух патрубков, произведенных из меди, осуществляется сплавом меди с фосфором (4-9%). Состыкованные элементы размещают между горелкой и экраном, разогрев его до вишневого цвета.
Накаленный припой опускают во флюс и расплавляют нажатием прутка к нагретому стыковочному участку.
Контрольный осмотр паяльных швов производится со всех сторон с помощью зеркала. Они должны быть целостными, без зазоров
Для пайки трубок из стали или из его сплава с медью применяется припой с содержанием серебра. Паяльный элемент подогревают до красного цвета.
После того как шов затвердел, его протирают влажной ветошью для устранения флюсовых остатков.
Достоинства и недостатки линейных компрессоров
Преимущества линейных компрессоров в холодильных установках:
- Минимальный уровень шума, что обеспечивается плавным запуском и остановкой работы компрессора.
- Продолжительный срок службы благодаря простому механизму, который содержит немного подвижных деталей.
- Экономный расход энергоресурсов.
- Нечувствительность линейных компрессоров к перепадам напряжения.
- Минимальные температурные отклонения. Система контролирует отклонения температуры в камере от установленной.
- Длительное хранение продуктов благодаря стабильной температуре и быстрому охлаждению.
- Рыночная стоимость таких холодильников ниже, в сравнении с моделями, оборудованными другими компрессорными системами.
Установка имеет несколько недостатков: характерные щелчки при включении и отключении устройства, при запуске компрессор испытывает максимальную нагрузку.
Динамические компрессоры
Разделяются на два класса по типу вентиляторов: осевые и центробежные.
Первые используют то, что сжатие хладагента происходит впоследствии изменения его скорости между лопатками ротора и направляющего устройства. При этом движение хладагента осуществляется в направлении оси ротора.
Во втором типе на стороне подачи возникает разряжение, газ подаётся на лопатки рабочего колеса. При его вращении охлаждающее вещество отбрасывается, под влиянием центробежной силы, к внешнему радиусу. На выходе из колеса газ направляется в диффузор, где скорость его падает, а давление увеличивается.
Классификация их осуществляется по следующим признакам:
- По конечному давлению. Давление, создаваемое потоком газа.
- По количеству ступеней сжатия. Одноступенчатые и многоступенчатые.
- По виду привода. Турбинный или электрический.
Динамические компрессоры характеризуются несложной конструкцией, долговечностью в работе, удобством в использовании. Устройство имеет небольшие габариты и вес. Главный недостаток заключается в невысоком КПД, что особенно проявляется, при небольшой производительности и высоких давлениях накачивания. В такой конструкции невозможно получить большой коэффициент сжатия, а значит и создать высокое давление.
Подключение компрессора холодильника с конденсатором
Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.
Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение
Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.
Принцип работы автохолодильников компрессорного типа
Компрессорный холодильник — это морозильная камера, оборудованная испарителем и компрессором, по принципу работы такой автохолодильник наиболее схож с обычным домашним холодильником. Итак, это металлический контейнер, внутри которого хладагент, как правило фреон, находящийся в жидком виде, подается в испаритель, где происходит его переход в газообразное состояние — испарение, при этом хладагентом у самого испарителя забирается тепловая энергия от его металлических стенок.
Сам испаритель благодаря этому охлаждает воздух уже самой холодильной камеры. Затем газообразный хладагент вытягивается из испарителя компрессором, после чего конденсируется, превращаясь назад в жидкость благодаря высокому давлению, которое создает опять-таки компрессор.
При помощи автохолодильника данного типа продукты можно охладить до -18°С (модели отдельных марок, например, LIBHOF – даже до -25°С), что позволит сохранить их в хорошем состоянии на весьма продолжительное время, в особенности — рыбу, мясо, овощи или фрукты. Использование компрессорного холодильника обеспечит возможность быстро охладить содержимое, выбрав при этом необходимую температуру.
Такие автохолодильники обычно достаточно экономичны, имеют хорошую вместимость, работают от прикуривателя или от 220 Вт автомобильной сети. При этом как недостаток указать можно лишь то, что компрессорные автомобильные холодильники немного больше весят, чем устройства иных типов.
Испаритель холодильника
Основное назначение испарителя – забор тепла из внутреннего пространства холодильника. Внешне он представляет собой трубку, соединенную с металлической пластиной. Испаритель холодильной камеры располагается на ее задней стенке, испаритель морозильной камеры в большинстве случаев совмещается с ее корпусом.
Посредством ТРВ либо капилляра под давлением жидкий хладагент поступает в испаритель. В испарителе давление резко уменьшается, за счет чего происходит испарение жидкости из хладагента. Охлаждение внутреннего пространства холодильника происходит за счет того, что хладагент забирает тепло из внутренних стенок испарителя.
Иными словами, хладагент под влиянием высокого давления в конденсаторе переходит в жидкое состояние (конденсируется) и выделяет тепло. Хладагент вскипает, попадая в испарителе в условия низкого давления. Постепенно поглощая тепловую энергию, он трансформируется в газообразное агрегатное состояние.
Видео: как разобрать компрессор от холодильника
Советую прочитать:
- Демонтаж и разборка двери холодильника — Как разобрать дверь холодильника для перенавешивания на другую сторону На самом верху холодильника, над дверью морозильника (возможно, потребуется лестница) удалите два…
- Утилизация холодильников — избавляемся с умом! От продажи до разборки и переработки — Что делать, когда старая модель вышла из строя и перестала выполнять свои функции? Существует несколько вариантов решения проблемы, с которыми мы познакомим вас в этой статье. У…
- Как самому перевешивать двери холодильника на другую сторону — подробная пошаговая инструкция — Проще всего сделать это тогда, когда подобные манипуляции предусмотрены конструкцией агрегата. В этом случае на дверке с двух сторон выполняются технологические отверстия. Только…
- Как самому перевесить дверь холодильника на другую сторону: подробная пошаговая инструкция — Проще всего сделать это тогда, когда подобные манипуляции предусмотрены конструкцией агрегата. В этом случае на дверке с двух сторон выполняются технологические отверстия. Только…
- Инструкция по изготовлению коптильни из холодильника своими руками — Старую бытовую технику можно применить в хозяйстве самым нетрадиционным способом. Например, холодильник, отслуживший свой век – это отличный плацдарм для домашнего умельца. Одна…
- Как сшить сумку-холодильник самостоятельно: пошаговая инструкция — Летом сумка-холодильник незаменима. Но если её нет под рукой, а сохранить в дороге охлаждённые продукты всё же надо, сшить сумку-холодильник можно своими руками. Существует…
- Снятие двери холодильника — Пошаговое снятие верхней двери холодильника Для выполнения всех работ необходима инструкция по эксплуатации того холодильника, с которого будет производиться снятие дверцы….
Плюсы и минусы инверторной холодильной системы
Главным плюсом компрессора этого вида является небольшой расход электроэнергии и длительная эксплуатация. Плавная быстрая регулировка температуры и бесшумная работа – преимущества бытовой техники с таким видом двигателя.
При покупке холодильника с инверторным двигателем гарантия выдаётся на срок около 10 лет. Это подтверждает надёжность устройства и уверенность компании-производителя в качестве своего товара.
Однако холодильник с линейным компрессором стоит дешевле, чем с инверторной охладительной системой, поэтому он продолжает пользоваться спросом. Наряду с высокой ценой, у инверторного прибора имеется ещё один минус.
Перепады напряжения сети могут привести к сбою в работе холодильника, так как данный вид компрессора более сложно устроен, чем обычный двигатель. Проводка в помещении должна быть надёжной. В ином случае требуется установка стабилизационных приборов.
Независимо от наличия недостатков, такое устройство приобретает популярность среди покупателей. Постепенно рынок наполняется новыми, более усовершенствованными моделями.
Современное производство не ограничивается холодильниками – инверторный компрессор уже является составной деталью кондиционеров, стиральных машин и прочих бытовых приборов.
Сильные и слабые стороны
Инверторный тип компрессора имеет свои сильные и слабые стороны. К преимуществам относятся:
Такие холодильники на 10-20% потребляют меньше электричества, так как работают в полную силу лишь при первом включении. После чего двигатель снижает обороты и переходит в режим поддержания заданной температуры. Холодильная техника с данным типом компрессоров относится к А+, А++, А+++ классам энергопотребления.
Так как в работе двигателя отсутствуют серьезные перегрузки, то значительно снижается износ различных деталей механизма. Это позволяет технике работать намного дольше.
Например, производитель Samsung дает десятилетнюю гарантию на свою продукцию, что говорит о надежности и высоком качестве бытовой техники с данным типом двигателя.
Всем известно, что холодильники – не самый тихий прибор в доме. Зачастую монотонные звуки, исходящие от них, могут принести немало дискомфорта. Что не скажешь об инверторных моделях.
Данная разновидность способна работать практически бесшумно, а звук можно услышать лишь при первом включении прибора, когда необходимо охладить камеру до нужно температуры.
В отличие от обычных холодильников, где диапазон температур довольно широкий, инверторные позволяют поддерживать ее на одном уровне, без резких перепадов. Благодаря чему, продукты хранятся в более комфортных условиях.
- Но и недостатки у данного типа двигателей также есть:
- Высокая цена. По сравнению с холодильниками, работающими на линейных компрессорах, инверторные являются более дорогостоящими, и не каждому под силу купить их. Со временем техника непременно окупится за счет экономии на электроэнергии.
- Чувствительность перед перепадами напряжения. В некоторых домах такая проблема происходит довольно часто и техника может серьезно пострадать. Поэтому, чтобы защитить прибор, необходимо дополнительно купить защитное оборудование.
- Также производители предлагают модели с системой Volt Control (например, у Samsung), которая защитит холодильник от резких перепадов напряжения. При скачке напряжения прибор перейдет в режим ожидания, а в последствие самостоятельно вернется к работе.
Чем отличается от обычного
Линейный тип – это обычный вариант компрессора, который используется многие годы. Отличия в принципе действия мы уже рассматривали, поэтому пропускаем, но напомним, что инверторный вид работает постоянно на малых оборотах, а линейный включается и выключается периодически, что считается основным его недостатком.
Из-за таких включений происходят скачки напряжения в домашней сети и повышенная нагрузка, расход энергии также довольно большой. У новых компрессоров потребление электричества минимальное за счет работы на малых оборотах и соответственно небольшой мощности.
Кроме этого, компрессор инверторного типа работает постоянно, но неслышно для пользователя, привычного урчания и вибрации корпуса нет, скорее это похоже на мурлыканье кота, а не на работу компрессора.
Холодильники с новыми компрессорами довольно уверенно прокладывают себе дорогу к нашим квартирам, но не все пользователи могут себе позволить расходы на приобретение такой техники при одинаковом качестве сохранения продуктов.
Старые изделия работают у некоторых потребителей в течение 30 и более лет – судя по отзывам, они еще не собираются на пенсию.
Проверка компрессора
Первым звоночком, оповещающим нас о неисправной работе компрессора, является нарушение температуры внутри холодильной камеры, а именно её возрастание, вплоть до возможной полной её разморозки. А для того, чтобы начать производить замену Вам придётся не только добраться до него, но и разобраться, в чём собственно причина поломки. Так что стоит запастись терпением и перчатками.
Если система не функционирует, значит скорее всего проблема именно в моторе, что случается в большинстве случаев. В данной ситуации чаще всего нужно просто заменить мотор, но если Вы не хотите разбирать компрессор или же для большей уверенности всё-таки хотите заменить его полностью, то стоит разобраться в том, как же правильно его заменить.
Зачем нужен инвертор?
06 августа 2014
https://www.holodilnik.info/i/misc/actions/holodilniki_s_invertorom_450px.jpg
https://www.holodilnik.info/articles/zachem-nuzhen-invertor/
2014-08-06 15:33:18
Прочитано: 17097 раз
Рейтинг статьи:
Все чаще в списке характеристик новых холодильников можно встретить строку «оснащен инверторным компрессором». Что это значит? Чтобы ответить на этот вопрос, попытаемся, не вдаваясь в сложные технические подробности, разобраться в этой инновационной технологии.
Из школьного курса физики нам известно, что инверторы – это преобразователи постоянного тока в переменный. Также мы знаем, что современные холодильники оборудуются компрессорами, то есть специальными устройствами для перекачки охлаждающего газа под давлением. Чтобы подавать газ в систему охлаждения, классические компрессоры используют заявленное сетевое напряжение для приведения двигателя в движение. Инверторные компрессоры работают несколько иначе: они могут менять частоту вращения двигателя за счет возможности варьировать мощность своей работы.
Если говорить проще, работа обычных компрессоров разбита на три этапа:
• включение;
• доведение температуры внутри холодильника до нужной отметки;
• отключение.
Когда температурные показатели повышаются и комфортные условия хранения продуктов нарушены, цикл повторяется заново.
Инверторные компрессоры – наоборот, имеют возможность изменять свою холодопроизводительность в широком диапазоне, то есть при первом включении холодильника в сеть они доводят температуру до нужной отметки, а дальше система использует ровно столько мощности, сколько нужно для поддержания комфортных условий внутри холодильника. Когда холодильник охладится до нужной температуры, инверторный компрессор выключится, как и обычный.
В чем же плюсы и минусы инверторного холодильника?
Достоинства | Недостатки |
• Потребление энергии За счет того, что инверторный компрессор в отличие от обычного практически не работает на максимальных мощностях, расход электроэнергии подобными системами на порядок меньше. • Уровень шума Холодильники с инверторным компрессором работают постоянно, поэтому они не издают щелчки и громкие звуки, как традиционные компрессоры при периодических включениях системы. • Надежность Из-за того что инверторные компрессоры избавлены от необходимости постоянно включаться и выключаться, нагрузка на систему гораздо меньше, а значит, срок службы таких холодильников гораздо дольше. |
• Цена Ввиду сложности технологии инверторные системы дороже обычных. Однако низкий энергорасход и долгий срок службы серьезно снижают расходы на обслуживание техники, в отличие от аппаратов с обычным компрессором. • Неустойчивость к перепадам напряжения в сети Инверторная техника очень чувствительна к перепадам напряжения в электросети. Перед покупкой такого холодильника нужно убедиться, что вся домашняя электропроводка проведена качественно, а в случае необходимости – заменить или обезопасить место подключения устройства с помощью дополнительных приспособлений. |
На сегодняшний день в России и странах ближнего зарубежья на рынке появляется все больше холодильников именно с инверторными компрессорами.
Немецкая компания Liebherr выпускает холодильную технику, оснащенную инверторными компрессорами, уже начиная с 2009 года. Кроме того, все последние самые заметные новинки бренда также имеют в списке подобную характеристику.
Корейский промышленный гигант Samsung – еще одна компания, которая очень настойчива в продвижении на российском рынке таких холодильников, в начале 2013 года представила новую серию холодильной техники Smart Choice, ставшей очень популярной среди отечественных потребителей.
LG – компания-производитель продукта года и в категории «Холодильник года» – также весьма активно внедряет инновации в свою продукцию. Лучшие холодильники последних двух лет как раз оснащены инверторными компрессорными системами.
Среди других компаний, предлагающих покупателям холодильники с инверторными компрессорами, можно отметить Neff, Panasonic, Candy и др.
Что такое мощность заморозки
Сколько должно быть компрессоров в холодильнике?
Устройство инверторного компрессора холодильника
По сути, это не отдельный вид, а особенность работы. Как уже рассматривалось выше, мотор установки отключается при достижении пороговой температуры. Когда она поднимается выше установленного предела, производится подключение двигателя на полной мощности. Такой режим запуска приводит к снижению ресурса электромеханизма.
Возможность избавиться от такого недостатка появилась с внедрением инверторных установок. В таких системах двигатель постоянно находится во включенном состоянии, но при достижении нужной температуры снижается его скорость вращения. В результате хладагент продолжает циркулировать в системе, но значительно медленней. Этого вполне достаточно для поддержки температуры на заданном уровне.
При таком режиме работы продлевается срок службы и меньше потребляется электроэнергии. Что касается остальных характеристик, то они остаются неизменными.
Устройство роторных механизмов
Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.
Внешний вид двухшнекового (ротационного) компрессора
Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.
Конструкция линейного роторного компрессора в виде схемы
Обозначения:
- Отводной патрубок.
- Отделитель масла.
- Герметичный кожух.
- Фиксируемый на кожухе статор.
- Обозначение внутреннего диаметра кожуха.
- Обозначение диаметра якоря.
- Якорь.
- Вал.
- Втулка.
- Лопасти.
- Подшипник на валу якоря.
- Крышка статора.
- Вводная трубка с клапаном.
- Камера-аккумулятор.

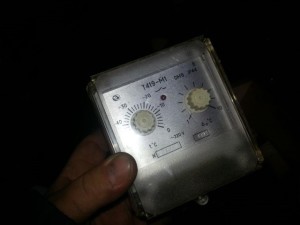

Датчик-реле температуры
Основная функция терморегуляторов – поддержание требуемой температуры в камерах холодильника. Его относят к основным узлам системы контролирования температурного режима. Терморегуляторы способны функционировать в заданном диапазоне температур (корректируются котировочными винтами и механическим регулятором).
Когда температура в камере начинает превышать верхнюю заданную границу, реле включает мотор компрессора и наоборот – при понижении температуры оно отключает мотор.
Капиллярная трубка
В состав терморегулятора входят электрические контактные подгруппы, управление которыми осуществляет манометрический датчик. Для контроля температуры в камере холодильника, датчик снабжается капиллярной трубкой, часть которой располагается внутри камеры.
В последних моделях холодильников функцию регулирования температуры выполняют электронные системы управления. Контроль над уровнем температуры обеспечивается за счет датчиков-термисторов, способных зависимо от температуры окружающей среды изменять уровень своего внутреннего сопротивления. Точность таких приборов значительно выше, чем стандартных терморегуляторов.
