Установка сплит системы: пошаговая инструкция по самостоятельному монтажу + фото

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

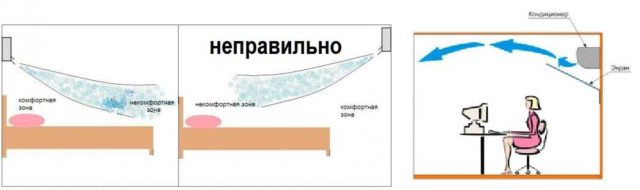

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

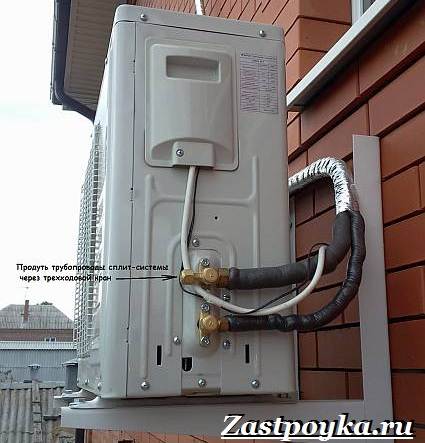

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Кронштейны для крепления наружного блока кондиционера

Для крепления внешнего блока к стене потребуются специальные

кронштейны. Кронштейны следует подбирать с учетом веса внешнего блока и расстояния между отверстиями на лапках для крепления этого блока к кронштейнам.

Обычно кронштейны кондиционера предназначены для крепления нескольких типоразмеров блоков. С этой целью на окончании кронштейна имеется круглое отверстие, а ближе к основанию, которое крепится на стену, находится продольная щель. Для установки кондиционера необходимо два кронштейна. Иногда кронштейны представляют собой единую конструкция, соединенную перемычками.

Установка внутреннего блока и необходимых коммуникаций

Ход работ:

Внутренний блок крепится своими руками на монтажную пластину с помощью системы защелок. Пластина надежно прикрепляется к стене на расстоянии не менее 10 см от потолка и не менее 5 см от угла комнаты. Приподняв вдвоем внутреннюю часть, ее фиксируют защелками.
Медные трубки кондиционера для подачи хладагента отрезаются с запасом в метр на предполагаемые изгибы. Минимальная длина этих коммуникаций – не менее 1,5 метра

Осторожно согнув их, надеваем гайки и развальцовываем концы. Гайки затягиваются на штуцерах плотно, но без большого усилия.
Дренажная трубка крепится на блок резьбовым фланцем или при помощи куска термоусаживаемого шланга.
Электропитание кондиционера обязательно производится через автомат

Для сплит-системы прокладывается своя проводка сечением не менее 1,5 кв. мм. Желтый провод с зеленой полосой – это обычно ноль. Тут пригодятся индикатор и тестер.
Обе части кондиционера соединяются многожильными проводами по схеме из инструкции. При малейших сомнениях лучше проконсультироваться со специалистом, ремонт системы в случае неправильного подсоединения обойдется дороже.

Правила использования кондиционеров

При использовании кондиционера в повседневной жизни стоит придерживаться некоторых правил:

• нельзя направлять сильный поток непосредственно на человека, чтобы не вызвать простуду;
• не рекомендуется допускать перепад температур между смежными помещениями более, чем 10 градусов;
• рекомендуется оптимальная температура – 20-22 градуса;
• следует периодически отключать аппарат и проводить проветривание помещения для восстановления содержания озона;
• рекомендуется применять увлажнитель воздуха;
• необходимо проведение профилактических мероприятий – замена фильтров, добавление фреона, чистка системы.

Запрещается включать неисправный кондиционер: искрение в местах электрического контакта, пощелкивание внутри, разогрев кабеля, протечка хладагента.

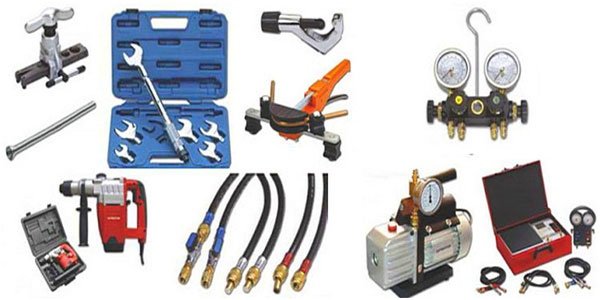

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Возможности настройки и управления

Рассматриваемые системы являются эффективными средствами климатического регулирования. Устройство сплит системы предусматривает возможность настройки с помощью дистанционного пульта управления. При этом владельцу сплит системы предоставляются следующие возможности:

• Использование режима TURBO для тех случаев, когда требуется осуществить быстрое изменение климатических условий.
• Таймер, с помощью которого можно производить отсроченное включение или выключение устройства. С его помощью также можно задавать программу действий.

Пульт управленияИсточник prom.st

• При необходимости можно откорректировать ранее установленное значение времени включения или температуры, которой необходимо достичь.
• Допускается установка блокировки пульта. Это может понадобиться в тех случаях. Когда в доме есть маленькие дети или домашние животные. Блокировка предотвратит возможность случайного включения или выключения системы.
• Доступно управление створками горизонтальных жалюзи. Устройство сплит системы позволяет таким образом изменить их положение, позволяя перенаправить поток воздуха из системы в нужном направлении.
• Допускается возможность включения режима очистки внутреннего блока.
• Можно корректировать скорость вращения вентилятора.
• Доступно включение или выключение тихого режима работы устройства.

Видео описание

В этом видео описано, как пользоваться пультом управления сплит-систем:

Также можно включать или отключать LED-дисплей, SLEEP-режим, при необходимости выполнять сброс всех настроек к начальному состоянию. Последняя возможность полезна в тех случаях, когда сделаны неверные настройки.

Особенности монтажа и эксплуатации

Установка сплит системы требует профессиональных навыков для работы. При этом необходимо установить внутренний и наружный блоки, а также проделать отверстие в стене для прокладки трубы, по которой должен будет передаваться фреон. При проведении установки необходимо хорошо разбираться в том, что такое сплит система в кондиционерах и как она работает.

Видео описание

Описание процесса монтажа:

Эту работу владелец может сделать самостоятельно. Однако специалист сделает более красиво и надёжно. Важным этапом установки является заправка устройства фреоном. Рекомендуется, чтобы эту операцию выполнял мастер.

Важно правильно выбрать место для установки внутренней части системы. Нужно учесть то, как в помещение будет подаваться воздух, и как он будет циркулировать в комнате

Неверное место для установки и неправильный монтаж могут существенно снизить эффективность работы. Нужно, чтобы на это устройство не попадали прямые лучи солнца.

При работе наружного блока образуется конденсат. Необходимо позаботиться об его отводе во время монтажа, установив для этого специальную трубку.

При эксплуатации необходимо регулярно чистить воздушные фильтры. Это необходимо делать не реже, чем один раз в шесть месяцев.

При включении нужно закрывать окна и двери. Это позволит сберечь ресурс сплит системы.


Видео описание

Посмотрев это видео, можно понять, как правильно выбрать подходящую сплит систему:

Коротко о главном

Сплит-система – это разновидность кондиционера, разделённая на два блока – внутренний и наружный. Это делается для повышения комфорта использования, ведь наиболее шумная часть устройства расположена на улице.

Сплит система позволяет создать дома комфортные климатические условия. При необходимости можно охладить воздух или подогреть помещение.

Удобная система управления даёт возможность установить подходящий режим работы на конкретный период времени.

При необходимости можно воспользоваться режимом циркуляции воздуха. В этом случае воздух в комнате будет распределяться равномерно, создавая ощущение комфорта. Сплит система также позволяет понижать влажность воздуха.


Техника безопасности при монтаже кондиционера

При установке кондиционера необходимо соблюдать следующие меры безопасности:

1. Блок не должен устанавливаться в непосредственной близости от потенциальных источников влажности или тепла.
2. Блок не должен устанавливаться рядом с дверным проёмом.
3. Повторимся, что воздушные потоки не должны направляться на человека.
4. Необходимо обеспечить слив конденсата, в противном случае возможно появление бактерий.
5. Блок устанавливается на крепкой стене. При монтаже используются специальная пластина и кронштейны, идущие в комплекте. Установка выполняется по уровню.

Многие работы, связанные с установкой бытового кондиционера, не требуют квалификации и выполняются самостоятельно. Если у вас есть навыки строителя или электрика, монтаж проводится без серьёзных затруднений.

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
2. Мобильные системы. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое устройство состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования кондиционера дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.

Функциональная схема работы климатического прибора

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

От соблюдения базовых рекомендаций, указанных выше, зависит комфорт микроклимата в доме и бесперебойное функционирование климатического аппарата.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Как лучше разместить кондиционер: установка своими руками слева и справа от наружной стены

Внутренний блок в помещении можно разместить слева или справа от наружной стены. Каждый вариант установки имеет свои особенности. Если блок располагается слева, а его трасса выходит за пределы помещения ровно, то кондиционер закрепляется на расстоянии не менее 50 см от наружной стены. Этот отрезок можно уменьшить до 10 см. Для этого необходимо завернуть трассу на прилегающую стену, обязательно сохранив ее длину, равную 50 см. Не допускается, чтобы этот показатель был меньше.

Если нет возможности разместить трассу на прилегающей стене, есть альтернатива. Отводы можно вывести с левой стороны кондиционера. Чтобы трубы не портили внешний вид помещения, их следует уложить в штробы. Этот вариант возможен, если зона соединения трассы и выводов спрятана под крышкой и в случае необходимости к ним обеспечен доступ.

Если работы будут производиться на лицевой стороне здания или же дом представляет культурную или историческую ценность, нельзя будет протянуть по наружной стене трубы и кабели, не испортив при этом внешний вид фасада. В этом случае трасса кондиционера монтируется в помещении. Коммуникации укладываются в штробы. Этот способ монтажа требует значительных затрат и усилий, зато результат получается эстетичным.

Установить внутренний блок можно слева или справа от наружной стены.На заметку! Самый бюджетный способ прокладки трассы в помещении – установка коммуникаций в углу комнаты. В качестве маскировки используются специальные короба.

Вариант подключения кондиционера справа от наружной стены относится к разряду стандартных решений. В этом случае трасса в специальном коробе выводится прямо в стену. При необходимости коммуникации можно направить вниз в углу комнаты, используя тот же короб. Также допускается применение штроб для прокладки трассы внутри помещения.

Как выбрать место для установки блоков кондиционеров?

Правильный выбор места имеет важнейшее значение. Рассмотрим особенности этого шага с учетом вида блока кондиционера:

1. Монтаж наружной части. Как правило, выполняется в нижней части окна или балкона. В качестве основы используются специальные кронштейны, места крепления которых предварительно размечают. Далее сверлятся отверстия в стене под анкерные болты. После фиксации горизонтальность кронштейнов проверяется уровнем или с помощью С-профиля. Между радиатором и поверхностью стены оставляют необходимые зазоры. Также высверливают сквозное отверстие для прокладки межблочных коммуникаций.

Возможные ошибки:

• корпус радиатора ограничивает обзор из окна или загораживает вид соседям, если речь идет о многоквартирном доме;
• конденсат стекает по стене;
• модуль закреплен вне пределов досягаемости, техническое обслуживание затруднено;
• зазоры отсутствуют.

2. Монтаж внутреннего блока кондиционера. Производится с помощью монтажной пластины, которая крепится на определенном расстоянии от потолка и угла стены. Место установки предварительно проверяется на отсутствие электропроводки, водопроводных либо отопительных труб. В непосредственной близости должно находиться технологическое отверстие для межблочного соединения системы.

Распространенные ошибки:

• радиатор устанавливается за шторами;
• под ним находится батарея отопления;
• расположение модуля не продумано, поток холодного воздуха попадает в препятствие и не поступает в зону отдыха;
• не предусмотрены зазоры между радиатором и потолком, стеной справа и слева;
• расстояние между модулями слишком велико и превышает значения, которые разрешены инструкцией производителя.

Какой инструмент пригодится?

Процесс установки сплит системы достаточно сложный, чтобы его выполнить своими руками понадобится подробная инструкция и соответствующий инструмент. В первую очередь надо подумать о трубопроводах. Трубку из меди лучше всего покупать целой бухтой.

Концы у заводского продукта уже будут завальцованы. Перед приобретением следует внимательно рассмотреть трубу по всей длине на наличие вмятин и трещинок. Дефектов не должно быть, а запас самой трубы позволит разместить внешнюю часть системы, как можно ниже.

Для установки сплит-системы не обязательно покупать весь инструмент, некоторые принадлежности можно взять напрокат.

* Специальная дрель (перфоратор), которая поможет сделать в основной стене отверстия диаметром 10 см. К перфоратору лучше всего взять долото разного калибра.

* Специальное приспособление для резки медной трубы. Подручными средствами (ножовкой, болгаркой) обрезать трубки нельзя, так как процесс требует максимальной аккуратности. В трубках не должно оставаться мелких частиц и крошек.

* Полноценный набор для развальцовки трубчатых элементов. Всё комплектующее предоставит абсолютную герметичность в процессе работы. С помощью подручных средств этого сложно добиться, можно только испортить материал.

* Насос для определения герметичности системы, можно взять обычный, велосипедный. Римерный инструмент для зачистки окончания трубок.

* Вакуумый насос выкачает из системы весь кислород перед заполнением необходимыми жидкостями. Лучше использовать его, а не предлагаемые промывки, последние не удалят полностью опилки и мелкие частицы.

* Во время электромонтажа понадобится тестер и прибор для определения предельных нагрузок. Также придётся применить и манометр.
