Как правильно подключить розетку от розетки

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

• устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
• штепсельная электророзетка ставится на высоте 50-100 см от пола;
• надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности. В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные. Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер. Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями. Степень защищенности должна быть не менее IP20.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы. Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде

Установить розетку можно будет только после полного застывания раствора

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Устанавливаем розетки и выключатели при открытой электропроводке

В этом случае стоит обращать внимание на то, из какого материала состоят стены. В случае с ровной и негорючей стеной, изготовленной из кирпича или бетона, можно монтировать розетки без применения арматуры

Силовые кабели, применяемые в электропроводке, включают в свой состав yugtelekabel.ru, доступный в специализированных магазинах или интернете. В случае такого монтажа можно воспользоваться дюбелями и перфоратором. Если облицовка выполнена кафелем, то ее не стоит пробивать, иначе пойдут трещины, поэтому применяем сверло (предварительно включив на перфораторе безударный режим).

В случае, если стена возводилась с использованием горючих материалов, или ее поверхность недостаточно ровная, то в этом случае понадобится использование арматуры, роль которой играют изолирующие подкладки.

Большинство розеток, которые продаются в магазинах, уже включают в комплект данное изделие, которое представляет собой кусок пластика. Если стена из дерева – это классическая мера безопасности. А если стена с буграми, то этот элемент воссоздает ровную поверхность, что позволит розетке и выключателю максимально ровно прилегать к поверхности. Изолирующие подкладки применяются только в тех случаях, когда монтаж производится на стены из горючих материалов, иначе они играют сугубо декоративную роль.

Основные правила монтажа для дома

заземлениемподключение розеток

1. Правильно рассчитывать максимально допустимую мощность всех электроприборов, которые есть в квартире. Конечно, ситуация, когда будет одновременно включён фен, утюг, электроплита, микроволновка, пылесос и чайник, практически не случается, однако не нужно подобное явление исключать.
2. В соответствии с полученными результатами предыдущего пункта необходимо выбирать мощность рубильников и диаметр сечения проводки. Сегодня уже практически не устанавливается алюминиевый провод, хотя он существенно дешевле. Медные жилы намного легче, пластичнее, безопаснее.
3. Выбирается способ укладки кабеля: внутренний или закрытый, что определяется его типом.
4. Лучше всего группы проводов стягивать пластиковым жгутом, чтобы они не рассыпались и не путались. Следует наносить соответствующую маркировку, чтобы при прокладке не забыть, какой провод куда должен укладываться и за что отвечать.
5. Если используется много проводов или отделочные материалы не обладают огнеупорностью, необходимо пользоваться гофрой, чтобы предупредить возгорание из-за короткого замыкания на участке проводов.

Внимание
Устанавливать розетку, как и прокладывать к ней провода, необходимо, когда распределительный щиток уже настроен профессионалом.

Полезные советы

Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия

Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении

Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
Для надёжности контактов используют провода из одного материала.
Стандартами разрешена только вертикальная прокладка проводки.

Установка основы розетки

Установку розетку с заземлением, рекомендуется начать со схемы подключения. Она одинакова для всех. В питании розетки используется трехжильный провод.

К клеммам подводятся, жили, провода без изоляции. И закрепляются на них с помощью специальных зажимочных болтов. Третья жила, то есть заземление, закрепляются в стороне на скобочных контактах. Сами жилы в кабиле отличаются по цветам, желтый −земля, красный и синий – питание.

Все розетки можно разделить на несколько типов:

• Одинарной
• Двойные
• Многоканальные

Подключение двоичной или многоканальной розетки ничем не отличается от одинарной. Провод, также подключается к клеммам с помощью зажимов. Только в варианте с несколько ячеек это делается с одной стороны. Контакты в них идут параллельно, питая, сразу все секций одновременно.

В конце, необходимо установить декоративную накладку. Она крепится на два болтика по бокам. По желанию можно выбрать ту, которая отлично впишется в дизайн комнаты.

Монтаж арматуры при проводке скрытого типа

Cтоит заметить,что при монтаже скрытой проводки, никто не препятствует применению выключателей и розеток для проводки открытого типа. В таком случае установку можно производить с использованием всё тех же прокладок. Однако точащие наружу выключатели и розетки смотрятся не очень эстетично (если, конечно, это не часть дизайнерской задумки). Поэтому обычно для монтажа проводки скрытого типа применяются соответствующие разъёмы и устройства.

Используются два способа крепления розеток и выключателей проводки скрытого типа: винтами, которые есть в комплекте подрозетника (арматуры), либо распорочными лапками, разжимаемыми винтами, правда, уже из комплекта устройства. Большинство рассматриваемых электроустановочных изделий универсальны: могут быть закреплены обоими способами

Некоторые же модели могут монтироваться только одним способом, на что обязательно необходимо обращать внимание

• Монтаж розетки / выключателя в сплошную стену может выполняться без подрозетников, конечно, если стена не сделана из дерева. В таком случае монтаж предполагает пробивание в стене коронкой глухого отверстия на требуемую глубину, установка туда розетки, распора лапок и закрывание корпуса.

  Минус этого монтажа в том, что будет осуществляться периодическое вытягивание вилки из розетки, без придерживания последней в отверстии, что приведёт к последующему её вываливанию. Подобных бед с выключателем не случается.

• Крепление с применением винтов надёжнее, однако здесь требуется использование подрозетника. При этой технологии сделайте следующее: промажьте алебастром (гипсом) пробитое в стене коронкой отверстие, потом вставьте подрозетник и, когда смесь полностью высохнет, прикрепите выключатель либо розетку винтами, лишь после этого — корпус. На сегодняшний день это самый популярный способ установки арматуры таких электроустановочных изделий.
• Прежде для сплошных стен широко применялись подрозетники под распорочные лапки, не имеющие винтов. Они были сделаны в виде обыкновенных металлических или пластиковых «стаканов». В отличие от простого отверстия в стене, они совсем не крошатся под нажимом лапок, что свойственно бетону или кирпичу. Поэтому преимущество этого монтажа в его большей надёжности. Хотя, в последнее время такие подрозетники постепенно уходят в прошлое.
• Установка электроустановочных изделий (выключателей и розеток) под проводку скрытого типа на фанерных или гипсокартонных перегородках производится с применением специальных подрозетников, для крепежа которых используется не алебастр, а их зажимные лапки. Крепёж на них розеток/выключателей производится на винтах, так же как при монтаже в сплошной стене.

Нужно заметить, подрозетники проводки скрытого типа могут быть соединенными в один блочный ряд по несколько штук. Для этих целей в продаже есть специальные внешние рамки и соединители, рассчитанные на количество мест, достигающее пяти. Благодаря этому, можно создать сложные блоки, к примеру, устройство, в котором будет содержаться выключатель и несколько розеток. Необходимо понимать, что при монтаже проводки скрытого типа все соединения проводов должны быть заизолированы, например, черной хб изолентой. Помимо того, в подрозетники для проводки скрытого типа возможна установка не только таких электроустановочных изделий, как розетки и выключатели, но также телевизионных, телефонных и интернет-разъёмов, в том числе регуляторов электрических тёплых полов. И, безусловно, из этого возможна сборка вертикальных и горизонтальных блоков. Выходит просто настоящий конструктор.

Важно! Неотъемлемой частью электромонтажных работ является изоляция проводов в местах их соединения. Лучше всего подходит черная изолента хб для изоляционных работ

Помните! В местах скруток проводов разного сечения и материала (например, алюминий + медь) их необходимо предварительно спаять, а затем тщательно заизолировать изолентой.

Возможно вас заинтересует

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

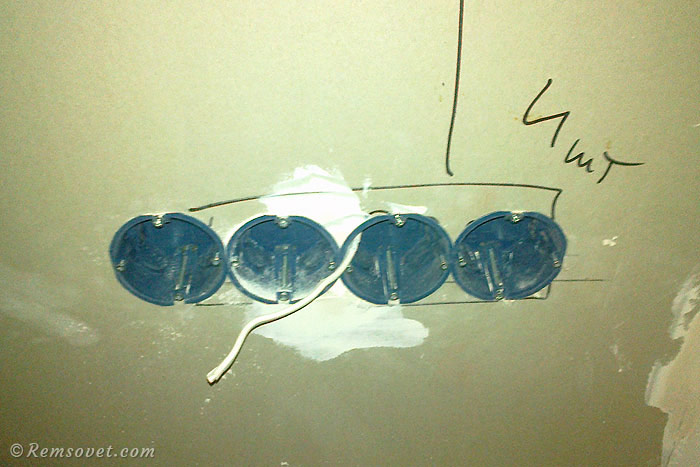

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

Не устанавливать розетки возле мойки и газовой плиты.
Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Декоративные и дизайнерские решения для электророзеток

Цвет устройства – далеко не самый важный параметр, который необходимо учитывать при выборе

Однако, если речь идет о дизайнерском проекте, то ему стоит уделить некоторое внимание. Как известно, классический белый цвет считается универсальным, и он подойдет для любых интерьеров

Немного труднее обстоят дела с кремовым цветом – его уместно применять в помещениях, в которых присутствуют красные, коричневые или желтые оттенки. В принципе, цвет корпуса можно поменять простой сменой цветных вставок, однако, на них краска со временем может слезть

Та же проблема есть и у самостоятельно окрашенных электророзеток – с одной стороны так можно добиться более оригинального визуального решения, а с другой стороны – к таким объектам нужно будет относиться более осторожно, дабы случайно не повредить нанесенный рисунок. В современном дизайнерском сообществе при реализации масштабных и дорогостоящих проектов большим спросом пользуются следующие модели:

• Хромированные – они изготавливаются из металла, их формы характеризуются четкими и острыми углами (далеко не всегда правильными), главное – соответствовать заявленному стилю общего интерьера (обычно «хай-тек»). Рамки хромового оттенка придадут особую изысканность и прекрасно впишутся в модернистский стиль оформления.
• Оригинальные – корпус розетки также может быть отделан под кожу, камень или дерево. Подобные устройства подходят для классических и традиционных интерьеров и в них преобладают закругленные и овальные формы. Также возможно использование матового стекла. Таким образом, устройству будет придан некий винтажный образ, дополнить который возможно выключателями из керамики или фарфора.

Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

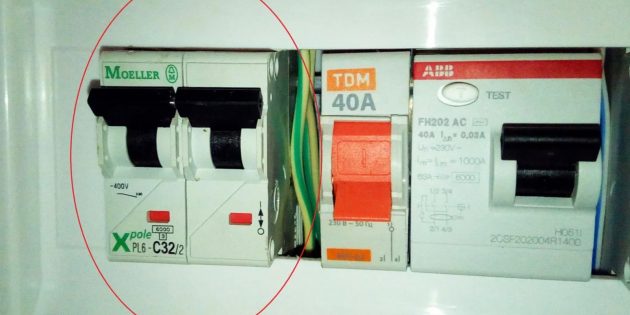

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.
