Принцип работы редуктора давления воды в системе водоснабжения

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Устройство фланцевого клапана прямого действия

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Устройство резьбового регулятора

Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Нормативные требования к квартирным регуляторам давления

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

1. ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
2. ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
3. Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам, изложенные в перечисленных документах, представлены в таблице:

№	Наименование характеристики	Ед.изм.	Значение
	Условная пропускная способность, не менее	м3/ч	1,6 (ГОСТ Р 55023) 2,5 (ГОСТ 12678) 1,1 (НИИСантехники)
	Пропускная способность в рабочем диапазоне входных давлений, не менее	м3/ч	1,8
	Пропускная способность при входных давлениях ниже рабочего диапазона, не менее	м3/ч	0,72
	Рабочий диапазон давления на входе	бар	3–10
	Рабочий диапазон расходов	м3/ч	0,18÷1,8
	Максимальное выходное давление в рабочем диапазоне расходов, не более	бар	2,7±0,2
	Максимальное выходное давление в безрасходном режиме, не более	бар	3,5
	Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более	бар	0,04
	Полный ресурс	тыс. циклов
	Уровень шума на расстоянии 2 м от прибора	дБА
	Изгибающий момент на корпус, не менее	Н·м
	Диапазон температур окружающей среды	ºС	5–90
	Допустимая влажность окружающей среды	%
	Диапазон температур рабочей среды	ºС	5–90

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления.

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

Пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана.

Установка

В правилах, которые устанавливают требования к системам водоснабжения и канализации указывается, что монтаж регуляторов давления воды выполняется на вводе после запорно-регулирующей арматуры до приборов регистрации. В этом случае редуктор обеспечит полноценную защиту всех гидравлических бытовых устройств, в том числе и счетчика воды и узлов фильтрации.

В целях оптимизации и измерения напора в магистральном водопроводе и во избежание сбоев в системе водоснабжения рекомендуется установить специальный редуктор. Прибор для квартиры также позволит избежать возможных поломок оборудования вследствие гидравлических ударов.

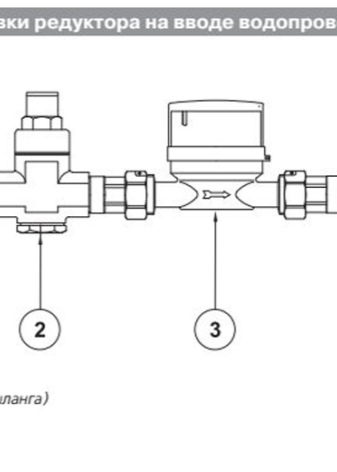

Редуктор монтируется к стояку за приборами учета и очистным фильтром. Крайне рекомендуется, чтобы водопровод располагался по горизонтали, а редуктор – между двумя запорными арматурами. Регулятор давления устанавливается по вертикали, так как монтаж в горизонтальном или наклонном положении недопустим.

Процесс монтажа редуктора ничем не отличается от монтажа счетчика воды или очистного фильтра. Направление потока воды обозначается стрелкой на корпусе прибора, а манометр или гнездо для его расположения находится в верхней части регулятора.

Перед монтажом редуктора следует начать работу с перекрытия воды, а при необходимости устанавливаются входные запорные вентили, куда присоединяется механический очистной фильтрующий элемент. Также нельзя забывать о шаровом кране, который монтируется на мембранный бак регулятора.

Устройства для частного домовладения призваны выполнять такую же функцию, что и для квартир. Только для водоснабжения частных домов используются насосные станции. Редукторы устанавливаются на месте подключения домашней сети к трубопроводу. Также следует позаботиться об очистном фильтре, который монтируется на вводе в домашний трубопровод. До регулятора давления на насосной станции и после устанавливаются запорные вентили.

Принцип работы редуктора

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Схематическое изображение регулятора. Внутри — пружина, которая и регулирует степень закрытия заслонки клапана

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Газовый редуктор, его виды и способы установки

Редуктор давления газа – это техническое устройство, служащее для уменьшения одноименного показателя до рабочего значения, при котором он используется, а также поддержания этого значения в автоматическом режиме работы.

Газовые редукторы подразделяются на прямого и обратного действия и различаются по:

Типу установки

• сетевые устройства – используются при подключении сварочного поста от централизованной линии газоснабжения;
• баллонные модели – используются при индивидуальном подключении рабочего места сварщика;
• рамповые – устанавливаются на перепускных рампах, при подключении газовых сетей, служащих для централизованного подключения линии газоснабжения.

Конструкции

• одноступенчатые;
• двухступенчатые;
• с задатчиком;
• с непроточной пневмокамерой.

При подключении сетевых редукторов также используется гаечные ключи и специальная прокладка, с той лишь разницей, что у этой группы регуляторов крепление осуществляется не на баллон, а на вентиль газовой трубы.

Рамповые редукторы, как правило, устанавливаются в газовую магистраль посредством фланцевого соединения с установкой уплотнительных прокладок между фланцами.

Отличия в выборе регуляторов для частного дома и квартиры

Главное отличие редукторов для частного дома и квартиры является пропускная способность, — чем больше точек водозабора, тем более мощным должен быть понижающий регулятор.

Несоответствие сечения дросселя с действительными нуждами может вызывать негативные последствия: повышенный шум при работе и (или) недостаточный напор воды.

В частных домах, как правило, формируется большее количество подключений, а значит и расход воды будет больше.

Выбор редуктора с дросселем на ½ дюйма будет неверным решением – работать он будет на пределе своих возможностей.

Повышенный шум, малый напор воды, ускоренный амортизационный износ – всё это негативные последствия.

Чтобы этого не произошло, нужно выбирать сечение дросселя на ¾ дюйма. В квартирах ситуация обратная. Если при небольшом потреблении используют регуляторы с большей пропускной способностью, чем требуется, то неизбежно образование шума и повышенный износ оборудования.

Для точного определения сечения используют следующую методику, учитывающую взаимосвязь сечения редуктора со скоростью циркуляции воды в системе. По ней требуется подобрать такой РДВ, который бы обеспечивал скорость потока в пределах от 1 до 2 л/с, — в этом диапазоне редуктор работает оптимально.

Осуществляется это по следующему алгоритму:

1. Определяется количество сантехнических устройств в частном доме или квартире, — высчитывается общие потребление воды (л/м).

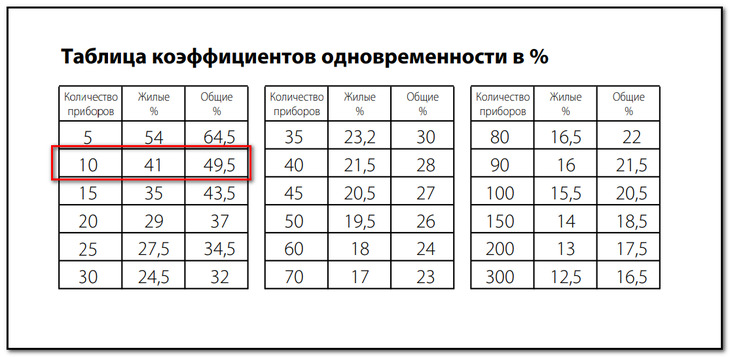

По таблице «Коэффициенты одновременности» рассчитывается средний показатель расхода.

По графику «Скорости циркуляции» определяется нужный размер редуктора, — величина должна находится в диапазоне от 1 до 2 м/с.

Не менее важный критерий – степень перепада давления воды в системе. В частных домах и отдельных квартирах этот показатель может значительно разниться. Так в многоквартирных домах напор регулируется службами водоканала, и оно строго удерживается в определенных рамках: не более 6 бар.

Средства регулирования могут отличаться — использоваться насосы или методика зонирования водопроводной сети дома. Потому для собственника жилья подойдет практически любой редуктор с подходящим сечением дросселя.

Для частных домов ситуация несколько отличается — регулировка напора воды лежит на плечах собственника.

Для обеспечения жилья водой используются автономные насосные станции или другое насосное оборудование, где давление воды на выходе выше 6-ти рекомендованных атмосфер — в этом случае требуется значительное понижение напора.

По правилам кавитации допустимый перепад не может быть ниже, чем в 2,5 раза от входящего напора воды. В противном случае в рабочем механизме редуктора будет возникать повышенное давление, шум, и, как следствие, ускоренный его износ.

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

   Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

Внешний вид и схема редуктора

1. Корпус
2. Крышка
3. Фильтр-сетка
4. Пружина
5. Винт регулировочный
6. Гайка регулировочная
7. Манометр
8. Центральный суппорт
9. Поршень
10. Диафрагма
11. Тарелка поршня
12. Прижимной болт
13. Клапан
14. Прокладка клапана
15. Кольцо уплотнительное малое
16. Кольцо уплотнительное большое

Преимущества и недостатки

Мембранные редукторы – явные фавориты на рынке сантехнической арматуры.

Регуляторы подобного типа не подвержены загрязнению именно из-за эластичности мембраны, которая не накапливает на своей поверхности мелкие загрязнения. Поэтому прибор не требует постоянных прочисток, не требователен к качеству воды и служит долго.

Мембранный редуктор по сравнению с поршневым имеет более высокую точность регулировки выходного давления воды. Это еще одна заслуга конструкции, которая имеет и недостатки.

Из-за своей сложности, этот регулятор дороже, а обслужить его самостоятельно уже не получится. Чистку и замену ремонтного комплекта поршневого редуктора может выполнить практически любой человек на своей же кухне с минимальным набором инструмента.

А вот для замены диафрагмы мембранного редуктора нужно вызывать соответствующего специалиста. Но ситуации, требующие вмешательства в работу прибора такого типа, возникают крайне редко.

Правила монтажа

При подключении учитывают:

• точку забора воды (скважина или водопровод);
• гидроаккумулятор;
• реле давления;
• фильтры тонкой и грубой очистки;
• обратный клапан;
• УЗО.

Внимание! Сначала собирают всю систему, а затем подключает к электрической сети.

Этапы работы:

1. С помощью манометра определяют давление в системе.
2. Выбирают и настраивают реле.
3. Подключают к трубопроводу, затем к сети.

Предельные уровни должны быть выставлены правильно. Рекомендуют 1 раз в 3 месяца проверять давление, корректировать настройки. При подключении к трубопроводу используют специальный штуцер, который бывает с внутренней и наружной резьбой.

Нужен ли редуктор перед бойлером?

В инструкции к любому бойлеру указывается, что запуск водонагревателя без редуктора (на входе) строго воспрещен. Причина банальна – это дополнительная защита от избыточного давления в водопроводе. В технических характеристиках к бойлерам указываются требования к максимальному давлению в пределах 4 – 5 атмосфер. Но на нижних этажах многоквартирных домов периодически оно может повышаться до отметки вплоть до 9 – 10 атмосфер. Что будет в таком случае без установленного редуктора? Возможен даже разрыв бака водонагревателя. Последствия такого ЧП могут быть самые плачевные. В лучшем случае – оплата ремонта соседа, проживающего ниже, в худшем – нанесение вреда здоровью (вплоть до летального исхода).

Подключение на вводе к бойлеру. При отсутствии редуктора есть вероятность разрыва бака

Итого, редуктор давления в системе водопровода помогает регулировать напор воды, а вместе с этим защищает технику от избыточного давления. Устанавливается на вводе до разветвления труб. Его комбинируют нагнетающей помпой, тогда редуктор выступает в качестве нормализующего напор элемента.

Видео — О редукторе давления

Централизованные системы водоснабжения редко блещут образцовыми рабочими параметрами и стабильностью работы. Гидравлические удары, скачки давления или просто необходимость его ограничения до приемлемых значений — вот основные показания для установки редуктора или регулятора давления.
