Правила и особенности установки редуктора давления воды

Особенности и назначение

Основное назначение регулятора – оптимизация давления и поддержание его на одном уровне, предотвращение образования нагрузок и гидравлических ударов в системе водоснабжения. Это обеспечивается временной отсечкой подачи жидкости при повышении давления выше установленной нормы.

Прибор представляет собой предохранительное устройство с входной и выходной резьбой. Он может быть оснащен манометром, чтобы можно было измерить давление в водопроводе, и винтом для регулирования напора жидкости.

Для подачи холодной воды регулятор должен быть установлен:

• на коммунальных и технологических трубопроводах;
• в системах пожаротушения;
• на магистральном трубопроводе в насосных станциях;
• на водозаправочных точках;
• в системах орошения и мелиорации.

Причины монтажа регулятора давления:

• Часто увеличивается давление выше 3 атмосфер. Обычно это происходит в старых многоквартирных домах.
• Поломка счетчика и запотевание стекла в результате резкого повышения или уменьшения давления, а также плохого качества прибора.

Преимущества применения регулятора:

1. позволяет увеличить длительность службы бытовых приборов благодаря оптимизации давления в линии потребителей;
2. падает расход воды при понижении давления до нормы;
3. защита водопроводной сети от гидравлических ударов;
4. понижение шума;
5. позволяет уменьшить риск поломки оборудования при резких скачках давления.

Редуктор не рекомендуется устанавливать в том случае, если в частном домовладении имеется полноценная система водоснабжения. Здесь реле вместе с гидроаккумулятором выполняют роль регулятора, то есть оптимизируют давление и гасят гидравлические удары. А также нет необходимости в установке редуктора, если водопровод является общим в многоквартирном доме. В данном случае система водоснабжения включает в себя насосную станцию, гидроаккумулятор, регулятор давления и другие необходимые приборы. Они обслуживаются коммунальными службами.

Выбор регулятора давления

Все регуляторы давления , которые могут также называться редукторами давления воды, регуляторами давления, клапанами, понижающими давление и выполняют одну и ту же функцию: они понижают давление в системе. Они делятся только по способу регулирования параметров.

Если в доме или в другом сооружении, промышленном или жилом происходит перепад подачи воды, используется прибор, который регулирует статичность подачи и давление поддерживается по принципу «после себя».

Если поток воды постоянный, но меняется его давление, нужно установить редуктор, работающий на поддержание давления по динамики. Они применяются чаще и защищают от гидроударов оборудование в помещении, потребляющее воду. Кроме того, при их помощи расход воды становится более экономичным.

Разделяются редукторы по следующим параметрам.

• По пропускной способности они могут быть как минимальными, от 2,4 куба в час, так и до 120 кубов в час.
• По выходному давлению.
• По конструкции – фланцевые, резьбовые, мембранные и поршневые.
• Последние два делятся на сбалансированные и несбалансированные.

Мембранные имеют следующие преимущества. Это надежность при эксплуатации и защита от коррозии внутри устройства. Так как мембрана разделяет внутри корпус пополам, вода, какая бы не попала в первую половину чистая или грязная, во вторую попасть не может, так как мембрана надёжно защищает от попадания воды. При соблюдении правил эксплуатации в техобслуживании не нуждается, но нужно проверять мембрану от проявления признаков порчи, трещин и так далее.

Мембранный редуктор имеет следующую конструкцию:

• 1 – корпус,
• 2 – его крышка,
• 3 – пробка корпуса,
• 4 – настроечная втулка,
• 5 – фиксирующая гайка,
• 6 – верхняя часть штока,
• 7 – пружина,
• 8 – цилиндрическая часть штока,
• 9 – сама мембрана,
• 10 – распределительное кольцо,
• 11 – винт золотника с каналом,
• 12 – золотниковая прокладка,
• 13 – нижняя часть штока,
• 14 – уплотнительное кольцо,
• 15 – демпферная камера.

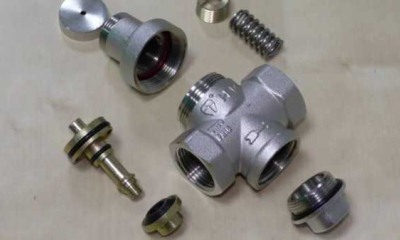

Если это поршневой редуктор, при правильном уходе его срок службы практически неограничен. В его узлах трущихся деталей или задевающих друг друга нет.

При неправильном уходе может покрываться коррозией, попадание грязи, различных частиц происходит поломка. Конечно, мембранные менее чувствительны к загрязнению, но их цена выше, чем у поршневых.

Наилучшими редукторами для регулирования подачи воды можно назвать американского производителя Honeywel, который выпускает приборы, работающие как по статике, так и по динамике, а также промышленные. Хорошо зарекомендовали себя и итальянцы, такие, как Fado, Caleffi, выпускающие разные модели.

По такому принципу защиты от гидроударов работает поршневой редуктор давления компании Valtec, прямого действия.

Использование этого редуктора, который также может быть снабжен манометром, снижает расход воды в квартире на 25%. Регулировку подачи воды можно произвести самостоятельно согласно прилагаемой инструкции. Нужно помнить, что такую регулировку нужно производить в том случае, если краны закрыты, использования дополнительных инструментов не потребуется.

Примером мембранного редуктора может служить редуктор давления воды Far

Обычно они выпускаются сразу с манометром, но есть варианты и без него, установка их в систему очень простая. Регулирование давления на выходе из прибора происходит за счет того, как увеличивается, или уменьшается само сжатие пружины, которая расположена под колпачком вверху редуктора. При открытии крана сила давления воды, которая давит на мембрану, уменьшается, пружина открывает доступ воды, что бы давление в системе стало нормальным.

Источник

Регулировка

Самым оптимальным значением напора считается 2-4 кг/см2. Так как добиться этого очень сложно, необходимо разобраться с процессом регулировки редуктора давления.

Различные модели регуляторов отличаются скоростью действия. При протечке энергия напора уменьшается на 1,5-1 бар. На через некоторое время напор повышается и становится чуть ниже статического значения. Оптимальный водный напор на выходе должен иметь значение более чем на 1,5 кг/см2 меньше значения на входе. В обратном случае это приведет к медленному движению воды в водопроводе.

Заводом-изготовителем производится первичная настройка прибора. Бытовые регуляторы должны иметь нормативное давление 3 атмосферы. В том случае, если рабочее давление водопроводной системы не совпадает с этим значением, необходимо самостоятельно настроить параметры.

Регулировка редуктора зависит от манометра. Регулировочный винт поворачивают до тех пор, пока манометр не начнет показывать испытываемые значения. Такой винт монтируется на корпус компенсатора. Вращать можно его шестигранным ключом. При повороте в сторону увеличения или уменьшения давления происходит ослабление или сжимание пружины, которая давит на поршень или клапан.

Если не предусмотрено гнездо для манометра в регуляторе, его монтируют отдельно на участке водопровода. Нагрузка сети по давлению должна соответствовать классу точности прибора для измерения давления и диапазону измерений. Погрешность параметров приведет к ухудшению работы бытового оборудования.

Процесс регулировки заключается в следующем:

• открытие вентиля;
• закрытие всех точек водозабора;
• настройка необходимого значения давления;
• открытие водозаборных точек и проверка показателя давления по манометру.

Регулировка редуктора проводится при работающей сети и наличии водного напора. Таким образом, можно заметить перепад параметров на манометре после выкручивания регулировочным винтом. Процесс регулировки не рекомендуется проводить при отсутствии манометра, так как это может привести к сбою заводских настроек прибора.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Регулятор давления воды в квартире

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать. Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в  вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

• редуктор (желательно с манометром);
• запорные вентили (2 шт.);
• фильтр грубой очистки;
• обратный клапан;
• фитинги (набор и количество, в зависимости от схемы разводки).
• разводные ключи;
• отвертки;
• пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
• при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

1. Удостовериться, что подача воды надежно перекрыта.
2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
3. На вводе, после главного запорного вентиля поставить фильтр.
4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
5. Зафиксировать первый запорный вентиль.
6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
7. Смонтировать второй запорный вентиль.
8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

• разводные гаечные ключи,
• фильтр,
• обратный клапан,
• редуктор,
• пакля,
• клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

• фильтр;
• обратный клапан;
• редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Как устроен стандартный регулятор?

Принцип функционирования регулятора довольно прост для понимания. Вода своим давлением задействует внутренний клапан, сдвигая его.

Затвор устройства сохраняет свое положение благодаря встроенной пружине. Если водяное давление растет, внутренняя пружина сжимается, из-за чего клапанная тарелка сдвигается к седлу редуктора, снижая тем самым давление воды.

Если напор воды снизился, либо был изначально незначительным – клапан регулятора раскрывается и высвобождает поток в трубопроводе.

Основный принцип работы РДВ заключается в автономной работе

Не менее важная функция редуктора – защита от возникающих гидроударов, которые могут вывести из строя обогревательные приборы.

Регуляторы давления надежны и просты в эксплуатации. Их не надо подключать к каким-либо источникам энергии. Настройка устройства также проста, как и последующее техническое обслуживание.

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Монтаж редуктора (пошаговая инструкция)

При принятии решения об установке редуктора давления воды, человек может выбрать один из 3-х вариантов: обратиться в организацию, обслуживающую конкретную водопроводную сеть или в иную специализированную организацию, занимающуюся монтажом подобных инженерных сетей и установкой сантехнических устройств, а также выполнить монтаж самостоятельно.

При принятии решения о самостоятельном выполнении работ, полезной будет пошаговая инструкция, приведенная ниже.

Работы по установке должны выполняться в следующей последовательности:

• перекрывается вентиль, установленный на входе подающей трубы водоснабжения;
• выбирается горизонтальный участок, по длине соответствующий длине редуктора, дополнительного фильтра очистки и прочих элементов, соединяющих все монтируемые устройства (бочонки, сгоны, фланцы и т.д.);
• на выбранном участке вырезается участок трубы, соответствующий длине, определенной ранее. При использовании пластиковых труб применяется специальный нож для их нарезания, при стальных трубах – углошлифовальная машинка («болгарка»);
• на концах обрезанной трубы крепятся фитинги. Это может быть резьбовое или фланцевое соединение, которое фиксируется посредством пайки при использовании пластиковых труб и электросваркой, когда трубы выполнены из металла. Также в случае использования стальных труб можно нарезать резьбу непосредственно в местах отреза;
• при резьбовом соединении монтируемых элементов, соединение выполняется с использованием технического льна, пакли или ленты ФУМ, которые наматываются на резьбу, после чего выполняется соединение всех элементов, подлежащих монтажу. Затем собранная конструкция монтируется на подготовленный участок трубы. С одной из сторон монтируемого участка выполняется установка контргайки, обеспечивающей предотвращение протекания воды.
• при фланцевом соединении монтируемые элементы включаются в разрыв отпиленной трубы через прокладки, соответствующие диаметру фланца.

Вопрос, который волнует многих пользователей, когда нет или недостаточно места для установки регулятора давления, это – можно ли устанавливать прибор на вертикально расположенном участке трубы?

Ответ на данный вопрос такой – подобная установка допускается, но не желательна, так как при таком расположении в пространстве устройство может работать неправильно, не выдерживая параметров давления в требуемых пределах, а в случае использования поршневых регуляторов, вероятна поломка, вызванная попаданием взвешенных частиц в рабочую зону аппарата.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

Бренд	Давление (макс)	Температура (макс)	Пределы настройки (Бар)	Манометр	Тип регулировки
Valtec	16 Ат	40° — 70°	1,5-6	Есть	Ручка
Honeywell	25 Ат	40° — 70°	1,5-6	Есть	Ручка
Watts	10 Ат	30°	1-6	Есть	Ручка
Herz	10 Ат	40°	1-6	Есть	Ручка
Caleffi	10 Ат	80°	1-6	Есть	Ручка
Giacomini	16 Ат	130°	1-5,5	Есть	Ручка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.
