Установка счетчиков электроэнергии в квартире: можно ли установить и требования к размещению, как экономить на оплате

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

Индукционные (механические) электросчётчики

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.

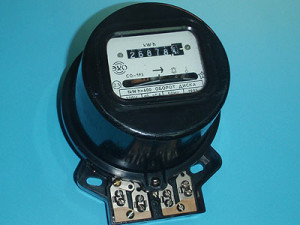

Однофазный счетчик индукционного типа

Конструктивно индукционные счётчики состоят из следующих элементов:

• Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
• Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;
• Счётного механизма в виде червячной передачи;
• Алюминиевого диска;
• Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.

Д — диск, М — магнит, 2 — ось диска, верхняя катушка (напряжений), а нижняя токовая

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.

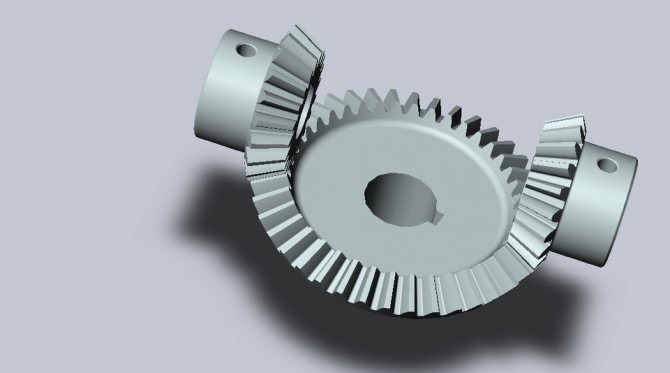

Кольцо с зубчатым венцом сверху , которого надет «червяк», оснащенный крутящими элементами

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

• Высокая надёжность;
• Большой эксплуатационный срок (около 20 лет);
• Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
• Невысокая стоимость.

Недостатки:

• Низкий класс точности (в пределах от 2 до 2,5 единиц);
• Высокий уровень потребления тока для самообеспечения;
• Возрастание погрешности показаний при малой нагрузке;
• Невозможность одновременного учёта активного и реактивного типа электроэнергии;
• Однонаправленный энергетический учёт;
• Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Рекомендации

индукционные (электромеханические) электросчетчики

По сравнению с современными, они не требуют дорогостоящего технического обслуживания и однозначно, более надежны.

Пока их не превзошли по надежности и способности работать и работать без поломок. В Европе, где большая часть счетчиков электронные, по прошествии времени, снова начали испытывать интерес к неприхотливым и надежным электромеханическим приборам.

В любом случае, какой прибор бы ни был выбран, следует убедиться, что пломба цела и невредима. Для пломб также есть срок годности:

• для однофазных – 2 года
• для трехфазных – 1 год.

Рекомендуется устанавливать счетчик как можно ближе к точке входа. Счетчик должен находиться в теплом помещении, это может быть отапливаемая или утепленная прихожая, где будет легкий доступ к прибору сотрудникам компании.

При требованиях компании устанавливать домовые приборы учета на фасаде дома, если не удалось добиться отмены требования, можно немного схитрить и разместить счетчик там, где впоследствии будет пристроена теплая терраса.

Возможно, Вам будет также интересна статья о трехтарифных счетчиках электроэнергии.

Статью о том, как правильно опломбировать электросчетчик, читайте здесь.

Смотрите видео, в котором специалист разъясняет требования к установке счетчика электроэнергии в частном доме, а также общие правила эксплуатации приборов учета электричества:

Параметры приборов учета

Основным параметром, является класс точности, учитывающий погрешность при замере расхода электричества. До 1996 года, в России это значение было 2,5%. Это самая большая погрешность измерений. В этом году, принят новый класс точности, для жилых и бытовых помещений. Он равен 2%. В это же время, началась замена индукционных счетчиков.

Следующий важный параметр – это изменение тарифа (дневного, ночного). В новейших приборах тариф меняется и при смене сезона. Ночной тариф, стоит в 2 раза меньше. Это позволяет экономить деньги. Ночной тариф начинается в 11 вечера и до 7 утра.

Сейчас устанавливаются автоматизированные системы учета, позволяющие снимать значения расхода дистанционно. Заказчику, приходит готовая квитанция, с показанием за последний месяц и суммой оплаты.

Следует помнить сроки поверки электрического счетчика, сроки замены. Для предотвращения проблем, следует выполнять эти операции в сроки, указанные в документах. Многообразие моделей, позволяет сделать замену прибора, с меньшими затратами.

Чтобы пломбировка и оформление нового счетчика прошли без проблем, штрафных санкций, необходимо оформить некоторые обязательные бумаги.

Инструмент и материалы

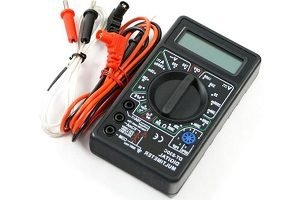

Мультиметр

Для выполнения задачи по замене или установке нового счетчика собственными руками потребуется не только опыт и знания, но и технические средства.

А именно:

• пассатижи;
• отвертки (желательно набор крестообразных и плоских);
• ручной инструмент для очистки изоляции или острый нож с рукояткой, непроводящей ток;
• изолирующий материал;
• измерительный прибор основных показателей (мультиметр).

Перед началом работ необходимо приобрести весь необходимый материал, помимо счетчика.

В зависимости от вида прибора и способа крепления могут потребоваться:

• провода (определенного сечения и длинны);
• УЗО и автоматические выключатели;
• трансформатор тока (в зависимости от особенности схемы);
• изоляторы;
• крепежные детали;
• абонентский щиток (размер должен обеспечить возможность установки всех элементов);
• планки для монтажа.

Выбор прибора

На сегодняшний день рынок переполнили электросчетчики разных видов, отличающиеся техническими показателями и конструктивными характеристиками, поэтому очень важно правильно выбрать качественный и долговечный прибор учёта. Основные критерии выбора:

Основные критерии выбора:

• Принцип работы и тип устройства, в соответствии с которыми счётчик может быть индукционным или электронным. Первый вариант представлен простыми электромеханическими устройствами с вращающимся металлическим диском. Достоинствами являются стоимость и показатели межповерочных интервалов. Второй вариант представлен устройствами с преобразованием входных сигналов и высокими показателями точности.
• Количество фаз позволяет классифицировать приборы учёта на однофазные и трехфазные счётчики. В первом случае предполагается использование только однофазных электросетей. Однако на трёхфазную сеть может подключаться три однофазных электросчетчика, что позволяет производить учет затрачиваемой энергии раздельно по всем фазам.
• Класс точности определяет показатели погрешности измерений, которые могут варьироваться в пределах от 0,2% до 2,5%. Для установки в жилом секторе оптимальной является погрешность в 2,0%;
• Способ подключения может быть прямым или посредством трансформаторов. Приборы учёта прямого подключения применяются при нагрузке до 100А. Если уровень общей нагрузки превышает такой показатель, то производится подключение только через трансформаторы.
• Класс напряжения определяется способом получения питания. Измерительный трансформатор напряжения применяется при необходимости учитывать электроэнергию по высокой стороне от высоковольтной линии 6-10кВ.

В соответствии с количеством тарифов, все выпускаемые производителями электросчётчики могут быть однотарифными, двухтарифными и многотарифными.

Двухтарифные счетчики позволяют оплачивать потребление электрической энергии по дневному и ночному тарифу. Следует отметить, что время окупаемости такого прибора часто превышает пять лет.

Новые правила подключения

Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:

• подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
• используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
• при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.

Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.

При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:

• фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
• монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).

Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.

Вынесение счетчиков на улицу в дачных кооперативах и садовых товариществах

Зачастую можно слышать, что председатель СНТ начал требовать вынести счетчики электричества из домов на улицу, мотивируя это тем, что так можно контролировать расход электроэнергии и бороться с воровством. Однако на ровном месте председатель предъявлять таких требования не имеет права.

Согласно Федеральному закону от 15.04.1998 №66-ФЗ в ред. от 03.07.2016 «О садоводческих, огороднических и дачных некоммерческих объединениях граждан» все решения подобного рода принимаются только общим собранием. То есть, заблаговременно эта тема должна быть вынесена на повестку, обсуждена и проведено голосование. Если этого не произошло – вы можете спокойно игнорировать требования. Если же ваши соседи в большинстве своем с требованиями согласились, подчиниться придется и вам.

Выбор счетчика электроэнергии: классификация приборов

Технический прогресс не стоит на месте, поэтому современные технологии внедрились во все сферы жизни. Электроэнергетика в этом плане не исключение. Поэтому выбор современных счетчиков для учета использованной электроэнергии достаточно широк.

Механические счетчики дешевые, но они имеют значительные погрешности в работе

Классификация приборов осуществляется по таким параметрам, как принцип работы и количество фаз. Каждое из устройств обладает своими техническими характеристиками и особенностями.

В зависимости от принципа работы существуют такие типы электросчетчиков:

1. Механические устройства – наиболее распространенный вариант. Механические детали прибора движутся благодаря электрическому току, который проходит через счетчик. Количество вращений свидетельствует о потребляемой электроэнергии. Данные приборы дешевые, но они имеют значительные погрешности в работе.
2. Электронные конструкции – более современные устройства. Количество использованной электроэнергии фиксируется с помощью специальной микросхемы или полупроводника. Затем полученная информация передается с помощью датчиков. Данные устройства работают намного точнее, но и цена их выше.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные. Количество фаз прибора должно соответствовать количеству фаз в сети. Однако в некоторых случаях трехфазные электросчетчики подключаются к электросети с одной фазой. При наличии трехфазной сети возможна установка лишь трехфазных устройств.

Электронные устройства работают намного точнее механических приборов

Технологии развиваются все больше, и теперь возможна установка новых счетчиков электроэнергии, которые способны выполнять учет использованного электричества по нескольким тарифам. Итак, существуют:

• однотарифные приборы, которые ведут подсчет лишь по одному тарифу;
• двухтарифные устройства – счетчики, которые делят сутки на две тарифные зоны: дневную и ночную;
• трехтарифные счетчики, учитывающие потребление электроэнергии в зависимости от трех временных интервалов: пикового, ночного и полупикового.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные

Технические требования

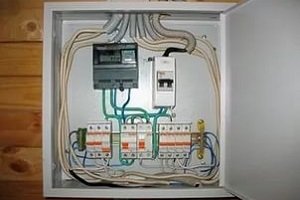

Для установки можно купить уже готовый щитокСледует соблюдать основные правила установки приборов учета электроэнергии:

• монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
• на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
• счетчик должен находиться на высоте от 80 до 170 см от пола;
• необходимо установить защитный выключатель перед подключением к счетчику, до него;
• обязательно заземление;
• разводка (автоматы) подключаются к счетчику;
• если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
• по окончании установки осуществляется пробное включение.

Выбор счетчика электроэнергии

Подключать можно не первый попавшийся счетчик. Перед покупкой нужно определиться с его параметрами:

• Принцип действия;
• Количество фаз;
• Межповерочный интервал;
• Точность показаний;
• Количество возможных тарифов;
• Способ установки;
• Класс напряжения.

Рассмотрим параметры выбора подробнее, потому что от них зависит, насколько точными будут измерения, которые влияют на размер оплаты за пользование электроэнергией.

Счетчик: индукционный или электронный?

Проходя через индукционный счетчик, ток заставляет вращаться металлический диск. Подсчет электроэнергии в этом случае производится с учетом количества оборотов вращающегося элемента: каждый полный круг соответствует одной и той же работе, совершенной током. Индукционные счетчики недорого стоят, но дают менее точные показания. Такой счетчик когда-то был у всех.

Современные счетчики не имеют подвижных элементов. Их называют электронными. Количество расходованной энергией считается полупроводниками или микросхемами. Электронные аналоги стоят дорого. Но точность их показаний высокая. Если вы потребляете много энергии, то разница в 2% для вас будет существенной.

На сколько фаз?

Выбор количества фаз счетчика зависит только от того, к какой линии вы подключаетесь: однофазной или трехфазной. Если к однофазной сети – берите электросчетчик, рассчитанный на одну фазу. В противном случае приобретите трехфазный аналог. В городе однозначно однофазная линия, в дачном поселке – тоже, а в частном доме, коттедже или производственном цехе нужно уточнить, сколько фаз имеет линия: 1 или 3.

Межповерочный интервал

Показывает, через какой срок к вам придут за счетчиком, чтобы проверить его на правильность работы (пример: МПИ – 15 лет). Проверка проводится в РосТесте, а начало отсчета времени до следующей проверки начинается с даты, которая указана в формуляре и на пломбе.

Точность показаний

Класс точности у старых счетных устройств лежит в диапазоне 0,2-2,5%. Современные аналоги измеряют с точностью до 2%.

Количество тарифов

Однотарифные счетчики могут подсчитывать энергию только в одном режиме, двухтарифные – в двух, многотарифные – в нескольких. Среди частных домов и квартир популярность получили двухтарифные устройства: с 7.00 до 23.00 энергия рассчитывается в обычном режиме. А в ночное время скорость оборотов падает и 1 оборот ночной равен 0,7 оборота дневного.

Два тарифа удобны для людей, которые расходуют много электроэнергии или активно тратят ее только ночью. Пример: в месяц расходовано 500 кВт*ч, 300 из которых – ночью с коэффициентом 0,7. Счетчик посчитает только 210 кВт за ночь. Это экономия в стоимость 90 кВт*час энергии, что в зависимости от региона составляет от 180 до 360 рублей в месяц.

Способ подключения

На каждом счетчике обозначается минимальный и максимальный ток прямого включения в Амперах. Если он меньше или больше, то требуется установка через трансформатор тока.

Класс напряжения

Для 100-, 220- и 380-вольтных линий нужны счетчики с соответственным классом напряжения. Иногда классы отличаются от номинальных значений в большую сторону. Это необходимо для защиты счетного устройства от скачков напряжения в сети.

Передаточное число

Показывает, сколько оборотов должен сделать индукционный прибор (или вспышек индикатора электронный), чтобы засчитался 1 кВт*час энергии. Передаточное число обозначается на корпусе. В старых счетчиках оно равно нескольким сотням, в новых устройствах – тысячам. Обычно это 3200.

Пример

На фото счетчика видно, что (кликните для увеличения картинки):

• Класс напряжения – 230 Вольт (1 фаза);
• Способ подключения – прямой при токе 5-60А, через трансформатор при значении ниже или выше диапазона;
• Точность (в кружочке) – 1%;
• Передаточное число – 3200.

Видна и частота переменного тока – 50 Гц. Но она для российских электролиний одинакова, поэтому на этот параметр можно закрыть глаза.

Какой электрический счетчик выбрать

Электрические счетчики — незаменимый атрибут каждого дома, ведь электричеством пользуются все без исключения.

Сейчас приборы учета потребления такого ресурса, как электричество, классифицируются исходя из многих характеристик:

• какой именно ток потребляется (переменный/постоянный);
• сколько фаз на приборе – одна (50 В) или же три (380 В);
• какое количество тарифов – приборы однотарифного и многотарифного типа;
• какой тип механизма используется в приборе учета (механический/электронный).

Также приборы отличаются типом подключения:

• прямое включение;
• с использованием трансформатора.

Электронные приборы учета сейчас наиболее распространены среди потребителей. Первое из подобных устройств произведено еще в 1996 г. ГОСТы по ним достаточно часто изменяются, поэтому приобрести их труда не составит.

В использовании они достаточно просты. Дополнительное удобство – счетчики можно размещать как в помещениях, так и на открытом воздухе.

Важно! Основой данного учетного устройства выступает электронное приспособление, которое производит считывание специальным механизмом и переводит зафиксированные показатели на электронный дисплей. Они оптимальны даже для тех квартир, где потребляется значительное количество ресурса

Они оптимальны даже для тех квартир, где потребляется значительное количество ресурса.

Механические устаревшие аналоги постепенно заменяются на более совершенные – электронные.

Связано это со значительными недостатками этих механизмов:

• по ним невозможности автоматически снимать показания;
• при учете ресурса наблюдаются значительные погрешности (отклонения показаний);
• они однотарифны;
• приборы имеют низкий уровень защиты от кражи электрической энергии;
• их сложно устанавливать и неудобно эксплуатировать.

 Могут ли отключить электроэнергию при задолженности по квартплате?

Индукционные приборы отличны от прочих видов приборов конструктивными особенностями. В учетной системе подвижная часть элементов, проводящих ток, неотъемлемо связана с электропроводом – неподвижной его частью.

Подвижная часть имеет дисковую форму, в зависимости от уровня потребления ресурса изменяются обороты этого диска.

Отдельные заряженные индукционные частицы сталкиваются с кругом учетной системы и считывающими данные импульсы элементами.

При этом производится считывание данных и перевод их в цифровое значение на приборе учета. Загвоздка в том, что такие учетные приборы достаточно сложно обеспечить электроэнергией.

Эти приборы относятся ко второму классу обеспечения. Однако и преимущество у таких счетчиков также есть – благодаря надежности внутренних механизмов период службы таких устройств – до 15 лет.

Сейчас только на территории РФ подобных индукционных приборов, фиксирующих показания использования электричества потребителями, насчитывается порядка 50 миллионов.

Приборы однотарифного типа высчитывают расход энергии только в одном тарифном плане.

Учтите! Многотарифные приборы, наоборот, высчитывают стоимость потребляемой энергии посредством смены тарифов с привязкой их к определенному времени. Такой выборочный учет обеспечивает для потребителей меньшие затраты в сравнении с однотарифным начислением.

Минус состоит в том, что не в каждом регионе РФ есть возможность учета электрической энергии по нескольким тарифам сразу.

Приборы с оснащением дисплеем жидкокристаллического вида или гибридного типа. Этот вид приборов также применяется в жилых домах. Устройства достаточно дорогостоящие ввиду наличия цифрового интерфейса и отдельной индукционной части с вычислительным механизмом.

Дорогостоящая «начинка» и делает такой счетчик недоступным для многих граждан, поэтому они выбирают более простые, но надежные варианты.
