Как установить счетчик на отопление в квартире: виды счетчиков, нюансы установки

Можно ли устанавливать счетчики тепла на квартиры

В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.

Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:

1. специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
2. при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;

Схема монтажа теплосчетчика

1. получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
2. далее проектная документация согласовывается и с поставщиком тепла;
3. после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
4. установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.

Счетчик тепла для дома с центральным отоплением – нормы закона

Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:

если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом;
хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают;
показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета;
после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры.

Счетчики тепла для дома с центральным отоплением

Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже

А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку

Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически

Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше  – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.

Какова цена услуг

Стоимость самого теплового счетчика находится на уровне 10 тысяч рублей, но в зависимости от его типа этот показатель может меняться.

Самый простой счетчик механической конструкции обойдется примерно в 8 тысяч рублей, а ультразвуковой вариант в базовой комплектации и от отечественных производителей также будет стоить примерно столько же.

Вычислители и распределители тепла могут иметь цену как в 1000 рублей, так и выше — 2-2,5 тыс. рублей, но они будут выгодны только в небольших жилищах.

Более сложные устройства обойдутся в 10 тысяч рублей, хотя есть и цены на уровне 30 000 рублей.

Вычислители тепла будут более дешевыми в плане монтажа, и некоторые типы можно установить даже за 2-3 тысячи рублей.

Процедура установки теплового счетчика в многоквартирный дом

В новостройках приборы учета тепла уже устанавливаются в обязательном порядке. Иначе дом не будет сдан в эксплуатацию. Но для жилых многоквартирных строений, которые построены и заселены уже давно, требуется исполнить требования законодательства в части оснащения необходимым оборудованием.

В первую очередь перед установкой ОДПУ тепла нужно убедиться, что в доме имеется техническая возможность его монтажа на систему теплоснабжения. Затем процедура будет следующей:

1. Решение об установке прибора должно быть принято на собрании собственников помещений. Оно собирается по инициативе самих хозяев квартир или управляющей компанией. На собрании рекомендуется обсудить вопросы:

• способа установки – силами управляющей организации или с привлечением подрядной организации;
• сроков монтажа и ввода в эксплуатацию;
• размера взносов, связанных с установкой и вводом счетчика (если жильцы накапливают взносы на капитальный ремонт на счете, открытом на свой дом, то вправе принять решение об оплате расходов на установку и ввод в эксплуатацию ОДПУ тепла за счет капремонта);
• способа финансирования – единым платежом или в рассрочку.

1. Собрание может быть проведено в очном и очно-заочном порядке. Решение считается принятым, если согласие получено от не менее 10 % общего количества голосов собственников помещений.
2. Если инициаторами собрания выступили жильцы, они должны запротоколировать свое решение и направить письменное заявление в свою управляющую компанию с просьбой установить прибор учета тепла.
3. Затем подготавливается проект на монтаж и смета проведения работ с учетом места установки и модели счетчика. Документ выдается проектной организацией и согласуется с теплоснабжающей компанией.
4. После согласования приобретается прибор учета, указанный в смете, и монтируется в систему теплоснабжения многоквартирного дома. На корпусе прибора и в паспорте на него должен иметься значок о поверке, т.е. оборудование сертифицировано и выдает точные измерения.
5. Прибор монтируется и вводится в эксплуатацию. Монтаж занимает один рабочий день. Затем приглашается инспектор из ресурсоснабжающей организации, который осматривает и пломбирует узел учета. Составляется акт о вводе в эксплуатацию и со следующего месяца начисление платы за тепло производится по показаниям ОДПУ тепла.

Как установить счётчик на отопление своими руками

Тепловой счётчик можно установить самостоятельно. Перед установкой подготавливаются инструменты и комплектующие. Для этого требуется наличие:

• Теплового счётчика.
• Соединительных элементов для получения контактов с обратным клапаном.
• Фильтрующих элементов.
• Сварочных аппаратов для фиксации пластиковой магистрали.
• Гаечного ключа, при фиксации металлической трубы.
• Цанги.
• Специальных фитингов с тепловыми сенсорами.
• Теплопроводящей пасты.

Сначала промывается отопительная магистраль, где будет монтироваться измерительное оборудование. Затем устанавливают проточные элементы счётчика. При выполнении этой операции действуют следующие правила:

• Устанавливается оборудование по горизонтальным или вертикальным фрагментам магистрали.
• Монтирование жидкокристаллического крана проводится с поворотом вычислителя вверх.
• Проточные элементы оборудования должны быть постоянно наполнены.
• Устанавливается приточная часть при помощи соединителя с резьбой. Этот элемент идёт в комплекте любой модели измерительного прибора.
• Расположение частей для совпадения указателя с направлением потоков воды.

По завершении обращаются в уполномоченный орган или фирму для опломбировки счётчика тепла.

Как поставить счётчик на батарею

От данных измерительных приборов не будет выгоды в случаях, если:

• тепловая магистраль вводится по устаревшим схемам;
• помещение находится со стороны торца, на крайних этажах;

Фото 2. Тепловой счетчик на биметаллическом радиаторе отопления. Прибор устанавливается между секциями батареи.

• оконные рамы со щелями;
• отсутствует остекление балкона;
• высокая продуваемость помещения.

Важно! Чтобы окончательно минимизировать расходы по теплоэнергии недостаточно установить общедомой или квартирный счётчик. Нужно модернизировать отопительную систему — заменить элеваторный узел на АИТП или АУУ

При выполнении работ по улучшению энергосистемы многоэтажного дома, достигается и комфорт, и экономия.

Как лучше установить счетчик учета тепла?

Наиболее простым решением будет установка накладного прибора, так как она не требует найма соответствующего специалиста и резки труб. Достаточно будет закрепить счетчик тепла на батарею. По-другому ситуация обстоит с механическими приборами, для монтажа данных приборов нужно перекрывать стояки, сливать воду и демонтировать часть трубы. Такая же ситуация и с ультразвуковыми приборами, которые врезаются прямо в трубопровод.

Как уже говорилось ранее, перед тем как поставить данное оборудование, на руках должно быть разрешение и готовый проект. А для того чтобы не возникло проблем с приемом в эксплуатацию и оплатой прибора фирмой поставщиком, его монтаж должен быть произведен лицензированной фирмой, что будет указано в акте выполненных работ. Специалисты данной фирмы проводят работы согласно следующим этапам:

• делают проект подключения;
• согласовывают необходимую документацию с поставщиком тепловой энергии;
• монтируют теплосчетчик;
• регистрируют прибор;
• сдают прибор в эксплуатацию, передавая его в ведения контролирующей организации.

Если же вы решили провести данные работы самостоятельно, прежде внимательно изучите инструкцию тепломера. Там указаны рекомендации по установке прибора и его эксплуатации, которые необходимо беспрекословно соблюдать. Кстати, ультразвуковые и механические приборы должны быть обеспечены измерительным участком определенных размеров. То есть, до и после прибора должна быть установлена прямая труба без поворотов и загибов.

Измерительный участок для механического теплосчетчика должен быть не менее 3-х диаметров трубы до расходомера и один после. Ультразвуковые тепломеры более требовательны , там измерительный участок должен быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).

Теперь давайте поговорим о том, можно ли смонтировать индивидуальный тепломер на обратном трубопроводе. Большинство производителей делают счетчики, которые можно устанавливать на любую магистраль, главное не перепутать местами датчики температуры. Обычно они вкручиваются в тройник или специальный кран, оборудованный отдельным патрубком для этой цели.

На самом деле в странах на постсоветском пространстве, законно установить и сдать в эксплуатацию индивидуальный тепломер чаще всего довольно сложно. Возможно, силы и материальные средства, вложенные в данный прибор, не будут стоить результата. Поэтому рекомендуется, перед тем как обратится в организацию индивидуального учета, лучше проконсультироваться с поставщиком тепловой энергии.

Приборы учета, это довольно хорошие помощники для тех, кто хочет сэкономить свои средства. Все кто не желает оплачивать потери при транспортировке тепла, рекомендуется задуматься о монтаже теплосчетчика. Тем более что это не такая сложная задача. Главное определиться, какой прибор учета вы желаете установить общедомовой или индивидуальный, остальные работы лучше доверить профессионалам.

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

 Литиевый аккумулятор или батарейки, питающие прибор, не пригодны для повторного применения, и при выходе из строя утилизируются.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

1. Неправильная установка или повреждение датчика температуры или прибора расхода.
2. Недостаточный заряд элемента питания.
3. Наличие воздуха в проточной части.
4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

1. Разработать проект.
2. Подать документы в определенные органы с целью получения разрешений.
3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
3. Схема системы отопления с местом установки теплового счетчика.
4. Расчет возможных потерь тепла.
5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

Срок поверки зависит от типа прибора, и в среднем составляет 4 — 5 лет.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции. Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.

Как работает тепловой счетчик, виды и характеристики этих устройств

Сегодня счетчик на отопление очень выгоден, так как такое устройство позволяет экономить денежные средства. Это происходит, потому что после его установления плата за тепло будет осуществляться по тарифам. А значит, счетчик будет считать исключительно, количество тепловой энергии, которое поступает, и не нужно будет переплачивать. По мере того как растут цены, люди все больше задумываются, как сэкономить.

Немаловажным пунктом расхода в каждой семье является оплата за теплоэнергию. Для экономии в этом направлении есть тепловой счетчик отопления.

Покупая счетчик для отопления, в его комплекте есть (рис.1):

• Непосредственно счетчик, то есть устройство, которое считает количество теплоносителя.
• Датчики температуры. Их должно быть 2. Они подают показания про температуру нагрева воды, которые поступают в основной электронный модуль.
• А также другие комплектующие, которые идут в комплекте индивидуально, зависимо от вида прибора.

Установка общедомовых теплосчетчиков

Проще всего устанавливать общедомовые тепловые счетчики на отопление – они работают сразу на весь дом. В этом случае потребуется один прибор или по одному на каждый подъезд. Монтаж теплосчетчиков общедомового типа по заявлению жильцов часто сопряжен с необходимостью покупки оборудования за свой счет. Также потребуется согласие всех жильцов, поэтому процедура документального оформления может затянуться.

Когда дело касается каких-то коллективных решений, находятся либо постоянно пустующие квартиры, либо граждане, не согласные ни с какими общими решениями – здесь уже нужно разбираться в индивидуальном порядке.

Какой счетчик на отопление выбрать

Индивидуальные счетчики измеряют и самостоятельно рассчитывают потребление теплоэнергии. Полученные данные выводят на монитор. Вычислительный модуль сохраняет в памяти оборудования все данные за 1-3 года.

Каждое устройство — это комплекс из нескольких элементов: датчики, вычислитель, преобразователи сопротивления жидкости, ее расхода и давления. Комплектация определяется моделью теплосчетчика. Каждый из них комплектуется расходомером. Чаще всего это устройства ультразвукового или механического типа, крайне редко встречаются электромагнитные либо вихревые. Все устройства такого типа предназначены для установки на трубы отопительного контура с горизонтальной разводкой. Существует оборудование, которое не нуждается во врезке в контур. Это распределители и вычислители тепла. Они могут стоять на разводке любого типа.

Общие сведения

Разновидности разводки отопительной сети

Существуют две разновидности квартирной разводки: вертикальная или горизонтальная. До начала двадцать первого века в многоэтажках делали только вертикальную разводку.

Вертикальный тип разводки

Вертикальная разводка предполагает выполнение системы отопления одной или двумя трубами. По ней последовательно прогоняется теплоноситель по всем этажам сверху – вниз и наоборот. Способ считается экономичным, потому что требуется минимум труб при установке.

Внимание! В хрущевках распространена разводка труб отопления вертикального типа. Контур данной системы захватывает много этажей с квартирами

На него нельзя установить счетчик врезного типа

Контур данной системы захватывает много этажей с квартирами. На него нельзя установить счетчик врезного типа.

Вертикальный тип прокладки труб имеет недостатки:

1.тепло распределяется неравномерно.

2.сложно регулировать степень нагрева батареи.

3.сложно сбалансировать систему.

4.сложно достичь индивидуального учета потребления тепла.

Горизонтальный способ разводки

При горизонтальном виде разводки от одного стояка вертикального типа распределяется теплоноситель по квартирам. У другого стояка в качестве обратного трубопровода контур находится в техшахте около подающего основного контура. В каждое помещение от двух стояков идут трубопрокаты по горизонтали, отвечающие за подачу и обратный прогон теплоносителя. Остывшая вода поступает в обратный трубопровод, перетекая в тепловую станцию, либо в котел.

Плюсы горизонтального типа:

1.регулировка показателя температуры носителя в системе во всех квартирах.

2.возможность проведения ремонта отдельного участка, не затрагивая всю магистраль.

3.быстро запускается отопление во всем доме.

4.можно легко установить теплосчетчик в квартире.

Виды счетчиков

Устройства подходят для труб с сечением до двадцати миллиметров в диаметре, при нагрузке теплоносителем на контуры в 0.6 – 2.5 метров кубических за час. Потребленный объем тепла рассчитывается автоматически, цифры показываются на табло. Задается период, за который следует произвести расчет. Это может быть час, или месяц, или сутки. Данные сохраняются в памяти прибора от года до трех лет.

Теплосчетчики выводят информацию о потреблении в киловаттах, гигаджоулях, гигакалориях. Коммунальные службы начисляют оплату за гигакаллории. Поэтому придется применять формулы для перерасчета. Если киловатты в час, то умножают показания на число 0.0008598.

Счетчики могут включать в комплект несколько приборов. К примеру, температурные датчики, измерители объема потраченной теплоэнергии, датчики давления. Установку прибора производят на конечном этапе монтажных работ по прокладке отопительной системы в квартире. Принцип учета теплоэнергии влияет на то, какой расходомер устанавливается на счетчик: ультразвуковой, механический.

Существуют приборы с электромагнитным типом расходомера, либо вихревым типом. Данные разновидности практически не применяются, потому что служат для разводки труб отопления горизонтальным способом.

К отдельной группе приборов относят распределители, вычислители потребленного тепла, они требуют врезки в трубу отопления. Данные приборы можно применять в любых типах разводки.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 – это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Насколько выгодна установка теплосчетчика на отопительные системы многоквартирного дома

Если все согласовано, установка проведена, прибор принят в эксплуатацию, и его показания учитываются, то вы получаете следующие преимущества:

• вы платите только за тепло, использованное вами;
• когда тепло не требуется, на нем можно экономить;
• если вы вложите средства в утепление стен, пола и потолка, то и платить по счетчику будете еще меньше.

Если же говорить об окупаемости проекта, то тут многое зависит от стоимости оказанных вам услуг и цены прибора. Однако можно точно сказать, что экономия на тепле при установке последнего в среднем составляет 25-30 процентов. Но если вы все-таки сомневаетесь, то поднимите платежки 2-5 летней давности и сравните, сколько стоило тепло тогда, и сколько вы платите сейчас. А цены только растут.

Теплосчетчик на радиаторе

Рекомендации по выбору прибора и его монтажу

Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:

• механические (иначе – тахометрические);
• ультразвуковые.

Примечание. Технические параметры приборов коммерческого учета определяют инженеры – проектировщики на основании расчета.

Так выглядят тахометрические приборы учета тепловой энергии

Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:

1. Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
2. Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
3. Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.

Ультразвуковые тепломеры, предназначенные для установки в квартирах

Важный момент. Теплоснабжающие организации при выдаче технических условий настоятельно рекомендуют ставить ультразвуковые теплосчетчики на квартиру. Причина не только в надежности и долговечности. Недобросовестные квартиросъемщики только и думают, как обмануть любые счетчики, в том числе и тепловые (например, остановить с помощью магнитов). Принцип работы ультразвукового прибора не позволяет повлиять на показания незаконным путем.

Накладной измеритель тепла от известного европейского бренда Danfoss

Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.

Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:

Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.

Как правило, современные теплосчетчики не нуждаются в соблюдении измерительных участков (прямых труб определенной длины до и после прибора).

Что говорится в законодательстве

Тепловые счетчики и их использование регламентированы в законах, к примеру это нормативный акт 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ”.

Там сказано, что здания и прочие объекты недвижимости, в которых используется энергия должны иметь приборы учета этих ресурсов, среди которых индивидуальные приборы учета тепловой энергии.

А собственники этих учетных приборов должны обеспечивать их сохранность, нормальное состояние и конечно, вовремя менять.

Также существует федеральный закон 190-ФЗ “О теплоснабжении”, и в его статье 4 говорится о том, что вводить в эксплуатацию источники теплоэнергии и подключать новых потребителей без того, чтобы счетчики были установлены, попросту запрещено.

Кроме того, обязанность установить их лежит на потребителях, которые должны эксплуатировать их самостоятельно или же по договору, заключенному с компаниями.

Если же многоквартирный дом вводится в эксплуатацию сейчас, то счетчики должны быть установлены застройщиком еще до разрешения на легализацию дома.

Особенности

Расценки на устройства индивидуального учета в среднем начинаются от 4000 рублей. Дороже обойдутся ультрафиолетовые, более современные механизмы, но их монтаж не всегда рационален в коммунальных условиях.

Для вертикального отопительного контура характерно присоединение к одному стояку нескольких секций. В данном случае одна труба стояка уходит вниз, а другая – выходит сверху. Трубы в горизонтальной схеме выходят снизу и возвращаются обратно. Такая разводка приобрела наибольшее распространение в современных домах, хотя ее обустройство стоит дороже вертикального варианта. Оба вида разведения, так или иначе, касаются водоснабжения.

Для чего нужен и как работает тепловой счетчик в многоквартирном доме?

Чтобы контролировать качество отопительных услуг используются теплосчетчики. Если батареи были недостаточно горячими, то платить полную стоимость за обогрев жилья не придется.

С учетом постоянного роста коммунальных тарифов, индивидуальный счетчик поможет неплохо сэкономить. На теплостанциях такие приборы уже давно ставятся для контроля качества услуг.

Теплосчетчиками обязали обзавестись и многоквартирные дома, для подталкивания к принятиям мер по энергосбережению. Установка прибора учета тепла позволяет проверить, насколько правильно подается теплоноситель в дом, обнаружить и устранить возможные потери от неверной прокладки и износа теплотрассы.

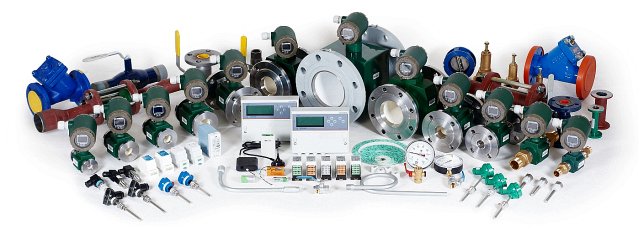

Как правильно выбрать тепловой счетчик на отопление

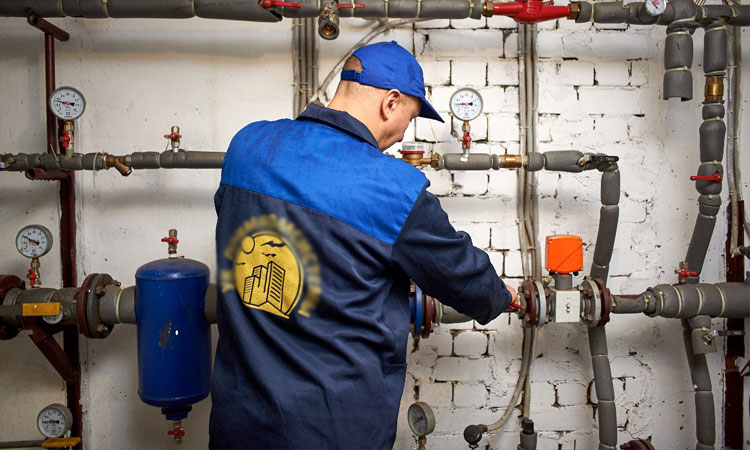

Монтаж общедомового счетчика работниками службы ЖКХ.

Ультразвуковые теплосчетчики способны измерять время, которое жидкость в теплообменнике проходит от источника до приемника сигнала. Этот тип устройства отличается долговечностью и надежностью. Работает исключительно в чистой воде, без примесей и осадков. Если в теплоносителе появляются окалины, пузырьки и накипь, то происходит искажение в измерениях. То есть его польза приравнивается к нулю. Такие счетчики необходимо проверять как можно чаще, так вы продлите срок их службы. Ультразвуковые счетчики бывают частотными, временными, корреляционными и доплеровскими.

Вихревой тип теплосчетчика представляет собой устройство, которое может быть установлено на горизонтальный и вертикальный радиатор (его трубопроводы). Оценивающим устройством служат вихри. Они образуются благодаря препятствию на пути к теплоносителю. Такие устройства обладают чувствительностью к воздуху, сварочным работам и наличию примесей в воде. Поэтому обязательна установка фильтра. Однако работоспособности счетчика не мешают различные отложения в трубопроводах, что является одним из преимуществ таких устройств. Вихревые счетчики требовательны к размерам трубопровода, поэтому приборы приобретаются в соответствии с параметрами труб.

Электромагнитный счетчик, установленный в квартире, работает по принципу появления тока в момент, когда вода проходит в магнитном поле. Приборы обладают метрологической стабильностью, то есть безопасны в эксплуатации. Показания становятся неточными, если радиатор наполнен жидкостью с примесями или некачественно соединены провода при установке.

Как выбрать компанию для установки теплового счетчика на отопление?

Фирма, в которую вы можете обратиться за монтажом подобных устройств, должна отвечать следующим требованиям:

https://youtube.com/watch?v=5C7r-yEelDE

1. Выезд сотрудников должен быть бесплатным, при этом с необходимыми рекомендациями.
2. Специалисты только квалифицированные, со стажем работы. Есть конкретная схема работы и оборудование для монтажа.
3. У фирмы должна быть документация, которая подтверждает их деятельность. Они могут также предоставить свидетельство, сертификаты или допуски СРО.
4. Регистрация в ЕГРЮЛ.
5. Предоставление гарантий на работу.
6. Желательно наличие льгот для пенсионеров и инвалидов.
7. Форма оплаты их услуг. Возможность рассрочки.
8. Осуществление последующего демонтажа счетчиков.

Теперь вы знаете, для чего служат счетчики, из чего состоят, принцип работы этих устройств. Также вы ознакомились с типами теплосчетчиков и их техническими характеристиками, способами установки и оплаты за отопления. Поэтому можете приобретать такой прибор в квартиру, он принесет вам немалую пользу.
